AMD 790GX Chipsatz im Detail

Der AMD 790GX Chipsatz wurde dafür ausgelegt, ein breites Spektrum an Einsatzmöglichkeiten abzudecken. Ob als HTPC, kleine Workstation oder für den ambitionierten Spieler, dank CrossFire-Unterstützung und Onboard-Grafik sollte dieser Chipset allen Anforderungen gewachsen sein.
Im Detail hat sich gegenüber dem 780G Chipsatz mit der SB700 einiges getan: Der Southbridge SB750 wurde die “Advanced Clock Calibration” (Takt-Stabilisierung) spendiert, die mehr Möglichkeiten beim Übertakten gewährleisten soll. Ebenso wurde RAID 5 in den SATA-Controller integriert. Der Grafikkarte stehen jetzt bis zu 128 MByte DDR3 dedizierter Grafikspeicher (Sideport) zur Verfügung, der in zweierlei Hinsicht für mehr Leistung sorgen soll: Der Hauptspeicherzugriff wird seltener genutzt und somit steigt die verfügbare Bandbreite für die CPU. Zum Anderen ist der DDR3 Speicher auch meist schneller als der normale Arbeitsspeicher. Zusätzlich wird der Grafikkern nun mit 700 statt 500 MHz betrieben.

Dies gab AMD den Grund, den Grafikkern Radeon HD 3300 zu nennen statt HD 3200 wie bei dem 780G Chipsatz. Der interne Aufbau der Grafikkerne bleibt dagegen unverändert. DirectX 10 wird ebenso wie die Videobeschleunigung per integriertem “Universal Video Decoder” (UVD) unterstützt. Zur Außenwelt steht dem Pixelbeschleuniger je nach Mainboardhersteller DVI, HDMI, DisplayPort sowie VGA zur Verfügung. Bei Bedarf kann eine Radeon HD 3470 oder HD 3450 im CrossFire-Verbund mit der Onboard-Grafik betrieben werden.
Um noch mehr Energie zu sparen, wurde für die AMD Phenom CPUs ein neuer Schlafmodus eingeführt, der laut AMD bis zu 5,8 Watt im Leerlauf einsparen soll.

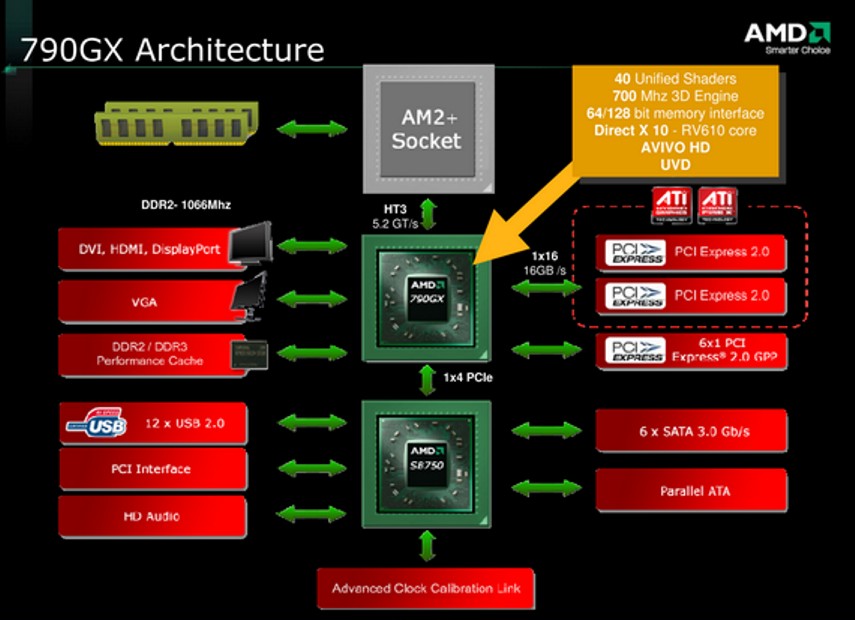

Chipsatzarchitektur des 790GX im Detail

Der Chipsatz bietet des Weiteren einen PCI Express 2.0 x16, was beim Einsatz von zwei Grafikkarten auf beide Steckplätze mit je PCIe x8 aufgeteilt werden muss. Ebenso werden sechs PCIe 2.0 x1 Slots unterstützt. Über die Southbridge können bis zu zwölf USB 2.0 Ports, sechs SATA-Ports mit jeweils 3 GByte/s Bandbreite, ein Parallel-ATA-Port, HD Audio Sound sowie das PCI Interface angesteuert werden.
