ASUS P8Z77-V Deluxe - Seite 4

Ausstattung

Das Layout des P8Z77-V Deluxe ist typisch for ASUS – viel Spielraum gibt es auch kaum noch. Im Grunde ähneln sich alle Mainboards der großen Hersteller sehr. PCI ist bei den meisten Intel Z77 Mainboards wohl kein großes Thema mehr, da die meisten Steckkarten mittlerweile auch für den PCIe-Slot verfügbar sind. Daher gibt es von letzteren ganze sieben Stück! Vier verfügen über je eine Lane, die oberen beiden teilen sich die 16 Lanes der CPU, während der letzte Slot über vier PCIe 2.0 Lanes angebunden ist. Für den Arbeitsspeicher stehen vier Steckplätze mit jeweils nur einer Halteklammer bereit.

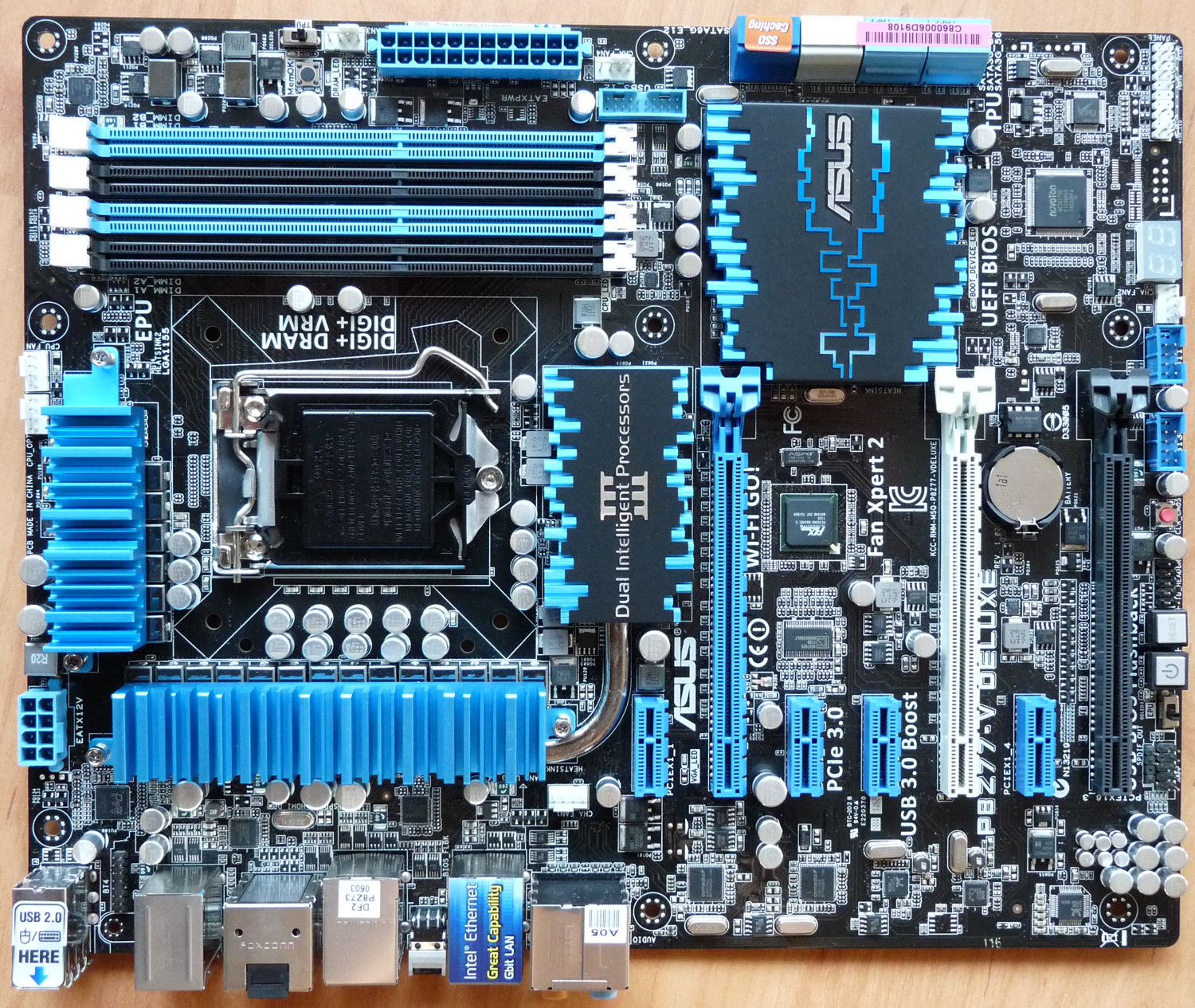

Layout des ASUS P8Z77-V Deluxe

Für Festplatten und andere Laufwerke werden durch den Intel Z77 Chipsatz vier SATA 3 Gbit/s- und zwei SATA 6 Gbit/s-Ports bereit gestellt. Ein Marvel 9128 Controller fügt zwei weitere SATA 6 Gbit/s-Ports hinzu, während sich ein ASMedia Controller um zwei eSATA 6 Gbit/s-Ports kümmert. Für USB 2.0-Geräte stehen zwei Header bereit, die jeweils zwei Ports versorgen. Nach dem gleichen Prinzip gibt es auch einen USB 3.0 Header. Der Intel Z77 Chipsatz versorgt dabei diesen USB 3.0 Header und zwei USB 3.0 Ports am ATX-Panel. Zwei weitere ASMedia Controller versorgen vier weitere USB 3.0 Ports am ATX-Panel.

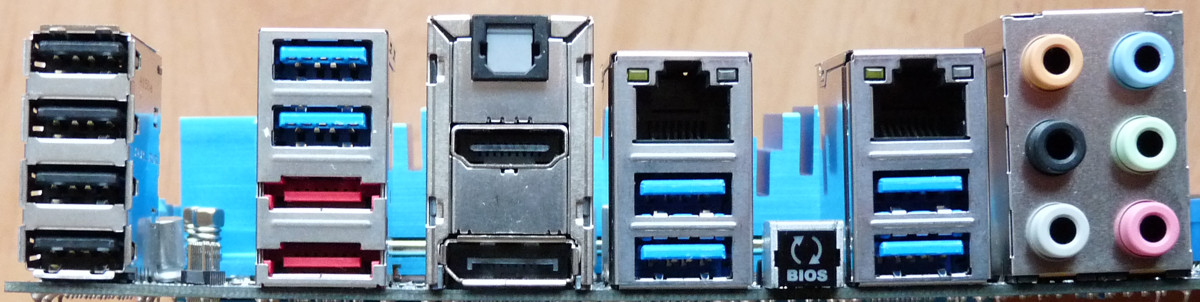

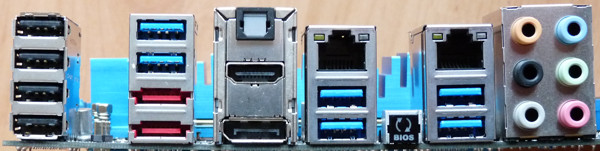

ATX-Panel des ASUS P8Z77-V Deluxe

Das ATX-Panel hat links einen größeren Spalt, in dem das WiFi-Modul sitzen kann. Die vier schwarzen USB-Ports sind USB 2.0 kompatibel, während die sechs blauen Ports für USB 3.0 sind. Es gibt zwei Gigabit-LAN-Anschlüsse (Intel 82579V und Realtek 8111E). Für die Videoausgabe der in der CPU integrierten Grafikeinheit stehen HDMI und DisplayPort bereit. Der Sound wird von einem Realtek ALC898 Codec erzeugt und über sechs analoge Ausgänge bzw. den HDMI-Port oder optisch ausgegeben.
Für Lüfter stehen sechs 4-polige Anschlüsse bereit.
