Aus Radeon 9500 mach‘ 9700

Löten, flashen, hacken - einer Radeon 9500 Beine machen

Einige erinnern sich bestimmt noch an den berühmt-berüchtigten “Quadro-Hack“ für GeForce(2)-Grafikkarten, über den wir damals im August 2000 ausführlich berichteten. Damit konnte eine herkömmliche Desktop-Karte durch das Umlöten eines Widerstands auf der Platine in eine professionelle 3D-Workstation-Karte verwandelt werden.

Anzeige
In den letzten Tagen sind nun ein paar russische Overclocker an die Öffentlichkeit gegangen, die einer ATI Radeon 9500 (Non-Pro) eine ähnliche Behandlung unterzogen haben. Erneut wurde ein Widerstand umgelötet, dieses Mal jedoch auf dem Gehäuse des Grafikchips. Danach muss das BIOS der Grafikkarte neu aufgespielt („geflasht“) werden. Abhängig vom verwendeten 9500-Modell erhält man entweder eine Radeon 9500 Pro oder sogar eine Radeon 9700!!! Was dabei verloren geht, sind natürlich jegliche Gewährleistungsansprüche. Aber mittlerweile steht sogar schon eine Software-Lösung in Aussicht, die diesen Makel nicht besitzt!

Der Reihe nach: Bekanntlich basieren die Radeon 9500 und 9700 (Pro und Non-Pro) Grafikkarten alle auf dem selben Chip mit dem Codenamen R300. Die Unterschiede liegen in der Taktfrequenz und der Speicherausstattung, dem Speicherbus und der Anzahl der Rendering Pipelines. Folgende Tabelle macht das deutlich:

Grafikkarte Pipeline
Architektur
Grafikchip Speicher Speicher-
schnittstelle
Speicher-
ausstattung
Radeon 9700 Pro 8 325 MHz 620 MHz 256 bit 128 MB DDR
Radeon 9700 8 275 MHz 540 MHz 256 bit 128 MB DDR
Radeon 9500 Pro 8 275 MHz 540 MHz 128 bit 128 MB DDR
Radeon 9500 4 275 MHz 540 MHz 128 bit 64/128 MB DDR

Was ist nun möglich? Grundlage ist immer eine Radeon 9500 (Non-Pro). Eine 9500 Pro besitzt bereits 8 Pipelines und es besteht leider keine Möglichkeit den 128bit Speicherbus zu verdoppeln. Dies liegt u.a. wohl auch am anderen Design der 9500 Pro im Vergleich mit den Radeon 9700 Karten.
Eine Radeon 9500 (Non-Pro) bietet dagegen viel Potenzial, denn bei ihr können durch die bereits angesprochenen Aktionen die vier weiteren Pipelines freigeschaltet und damit zu einer Radeon 9500 Pro modifziert werden. Dies gilt sowohl für die 64MB- als auch die 128MB-Version. Letzteres Modell bietet sogar ein weiteres ‚Schmankerl‘, denn erstaunlicherweise wird durch den Umbau und den BIOS-Hack sogar der 256bit Speicherbus aktiviert, wenn die Karte dem Layout einer 9700er entspricht und noch nicht nach 9500 Pro Design gefertigt ist. Aus einer Radeon 9500 128MB wird so eine Radeon 9700. Mit dem 64MB-Modell ist das nicht möglich.

Wie das alles genau geht und welcher Widerstand auf dem Grafikchip umgelötet werden muss, beschreiben die x-bit labs (in englischer Sprache) in zwei Artikel ausführlich: Erste Umlöt-Anleitung und Schritt-für-Schritt Anleitung.
Für den BIOS-Flash nach dem Löten benötigt man ein Flash-Programm und die entsprechende BIOS-Datei. All dies ist z.B. bei 3DChipset.com zu finden.

Inzwischen gibt es auch schon Berichte, dass nicht mehr unbedingt gelötet werden muss, um die Radeon 9500 entsprechend zu modifizieren. Nach Angaben von x-bit labs genügt dafür auch ein wenig leitende Paste.

Die beste Lösung – nämlich ohne Hardware-Modifikation – steht aber auch schon in Aussicht. Der Entwickler des eigentlich nur für nVidia-Grafikkarten gedachten Tools RivaTuner hat gegenüber Digit-Life versichert, einen Software-Hack gefunden zu haben und diesen in die nächste Version seines Programms zu integrieren. Damit sollen alle acht Pixel-Pipelines auf einer Radeon 9500 aktiviert werden können. Durch ein weiteres kleines Tool namens Soft9700 kann man dann auf den geeigneten Karten angeblich auch den breiteren Speicherbus freischalten. Man muss abwarten, wie und wie schnell der Autor dies alles in den RivaTuner einbauen kann.

WICHTIGER HINWEIS:
Wir weisen an dieser Stelle nochmal ausdrücklich darauf hin, dass sämtliche hier genannten Manipulationen an der Grafikkarte zum Verlust der Gewährleistungsansprüche führen! Für Aktionen dieser Art ist auch jeder Anwender selbst verantwortlich, wir übernehmen keine Haftung, keine Gewähr und schon gar keine Erfolgsgarantie!
Wer diese Manipulationen durchführen will, sollte sich vorher gründlich informieren, z.B. bei uns im entsprechenden Forum.

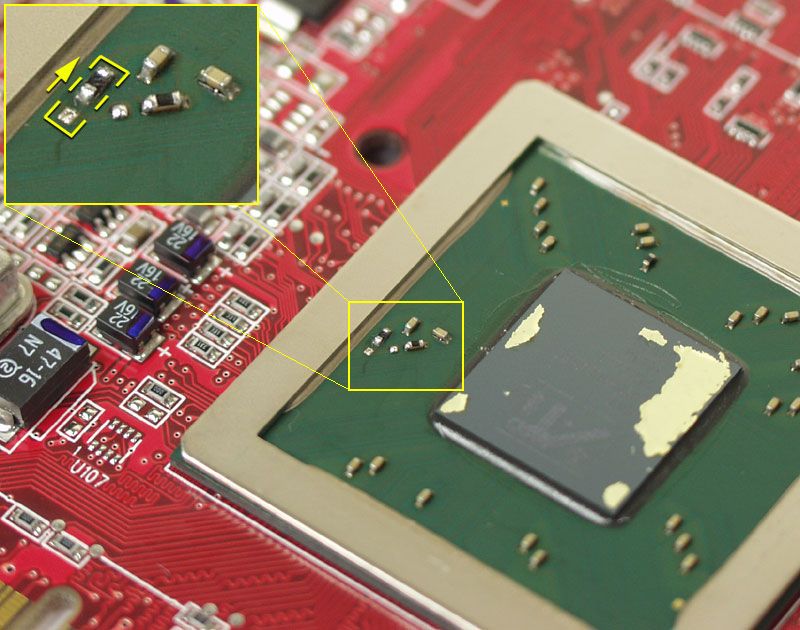

Radeon 9500 Chip-Modifikation

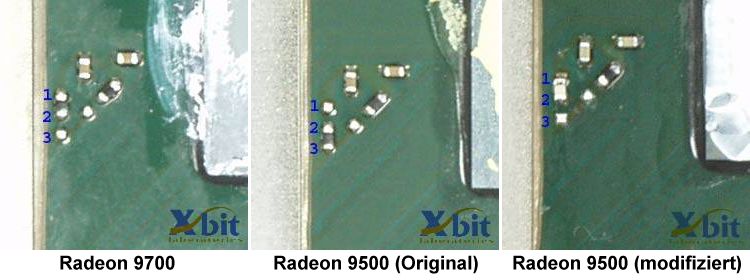

Widerstände von Radeon 9700 und Radeon 9500

Quelle: Hartware-Forum

Frank Schräer
