Innenaufbau und Bauteile

Beim Öffnen des Netzteils sticht einem sofort der saubere, bekannte Aufbau der hochwertigen Innereien des TSP 420W Triple-Fan Modells ins Auge. Die Aluminium-Kühlkörper sind allerdings in schwarz gehalten, verfügen aber über identische Abmaße.

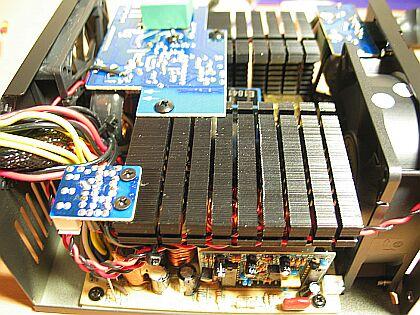

Üppig dimensionierte Kühlkörper und…



… weitgehend identischer Innenaufbau wie beim TSP Modell

Wie beim TSP Modell sind im Rahmen der EMI-Optimierungen (elektromagnetische Interferenzen) und zur Isolierung Kunststoffplättchen am Chassis direkt angebracht. Im Gegensatz zu TSP verbaut Tagan einen Isolator nicht auf dem Kühlkörper verschraubt, sondern verklebt diesen zusätzlich im Chassis-Inneren.

Ebenfalls weitgehend identisch Isolatoren im Inneren



TSP lässt ebenfalls grüßen

Die Anordnung der Platinen für Lüftersteuerung, aktiv PFC Drossel und Netzanschluss sind ebenfalls identisch angeordnet und in chicem blau gehalten. An Stelle des Steuerrelais einer Extension Cord und deren Elektronik findet man beim Tagan Modell einen mechanischen Bi-Metall Überlastungsschutz, welcher das Netzteil aus Sicherheitsgründen komplett abschaltet und ein mögliches Entflammen des Netzteils unter extremen Bedingungen verhindern soll.

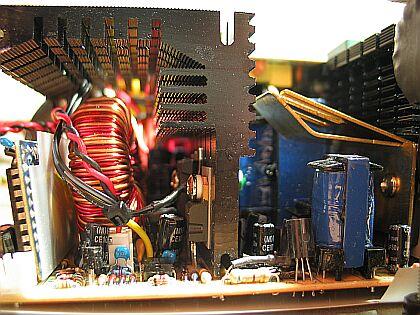

Besonderheit: mechanischer Bi-Metall Überlastungsschutz

Letztendlich können wir nicht abschließend beurteilen, ob es sich eventuell doch um einen elektronisch unterstützten Überlastungsschutz handelt.
