Intel Atom D510 – Pinetrail Plattform - Seite 4

Intel D510MO Ausstattung

Das Layout des Mini-ITX-Mainboards ist ganz gut. Das gesamte Mainboard ist passiv gekühlt. Die Stromversorgung wird über einen 24-poligen ATX-Stecker realisiert, ein zusätzlicher 4-poliger P4-Stecker ist nicht vorgesehen. Für den DDR2-Speicher stehen zwei Steckplätze bereit, für Massenspeicher sind zwei SATA 2.0 Ports vorgesehen.

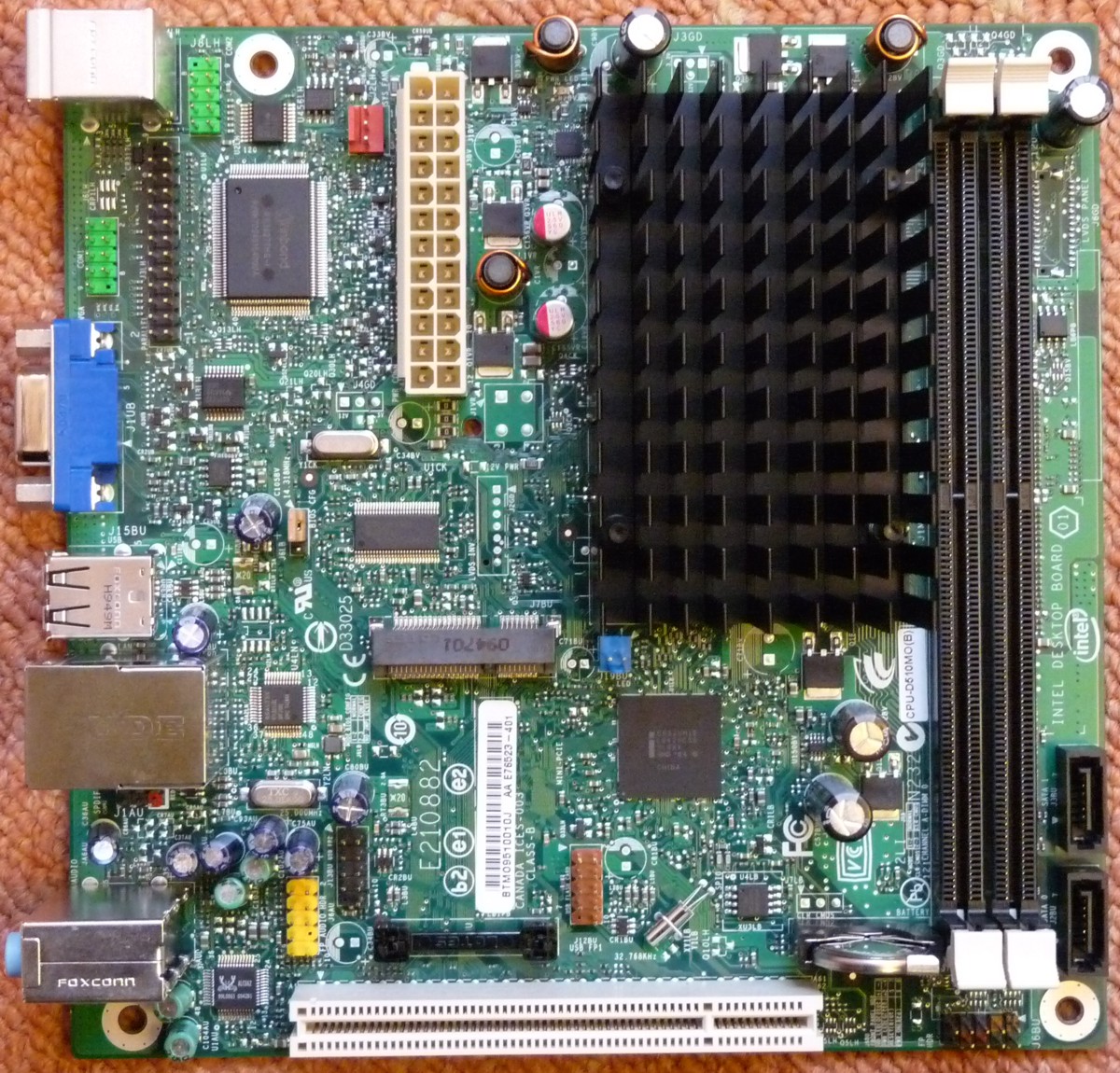

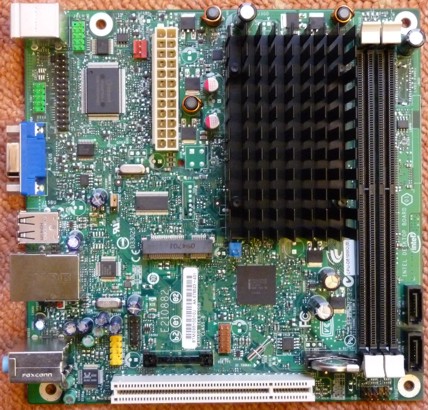

Layout des Intel D510MO

An Erweiterungsslots hat Intel ebenfalls gedacht. Es steht einmal PCI und einmal Mini-PCIe zur Verfügung. Ansonsten bietet das Mainboard noch zwei Header für COM-Schnittstellen, einen Header für einen Parallelport und zweimal zwei USB 2.0 Anschlüsse. Ein 3-poliger Anschluss für einen Lüfter ist ebenfalls vorgesehen.

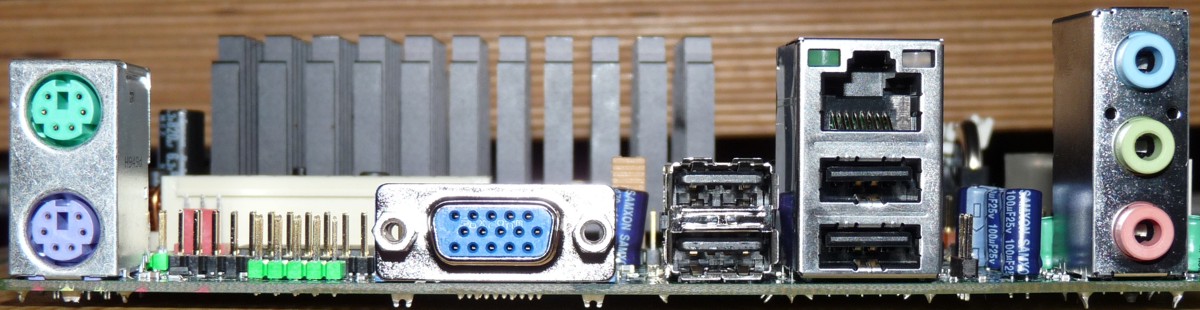

ATX-Panel des Intel D510MO

Das ATX-Panel verfügt über zwei PS2-, einen Gigabit-LAN- und vier USB 2.0-Ports. Der Gigabit-LAN-Anschluss wird wie bei den beiden Ion Mainboards über einen Realtek 8111DL Controller realisiert, welcher über PCIe angebungen ist.
Die Grafik kann nur über einen VGA-Anschluss abgegriffen werden, für den Sound sind drei Anschlüsse vorgesehen.

Das BIOS bietet Wake-On-Lan. Wirkliche Konfigurationsmöglichkeiten zum Übertakten gibt es nicht. Ansonsten gleicht das BIOS in den Möglichkeiten den beiden Ion Mainboards.
