BIOS
Das BIOS des Gigabyte H55-UD3H ist sehr übersichtlich und lädt quasi zum Spielen ein. In der „M.I.T. Zusammenfassung“ können alle aktuellen Parameter eingesehen werden, die den Systemstatus betreffen – nur die Spannungswerte fehlen, da diese schon im normalen „MB Intelligent Tweaker“ Menü angezeigt werden.

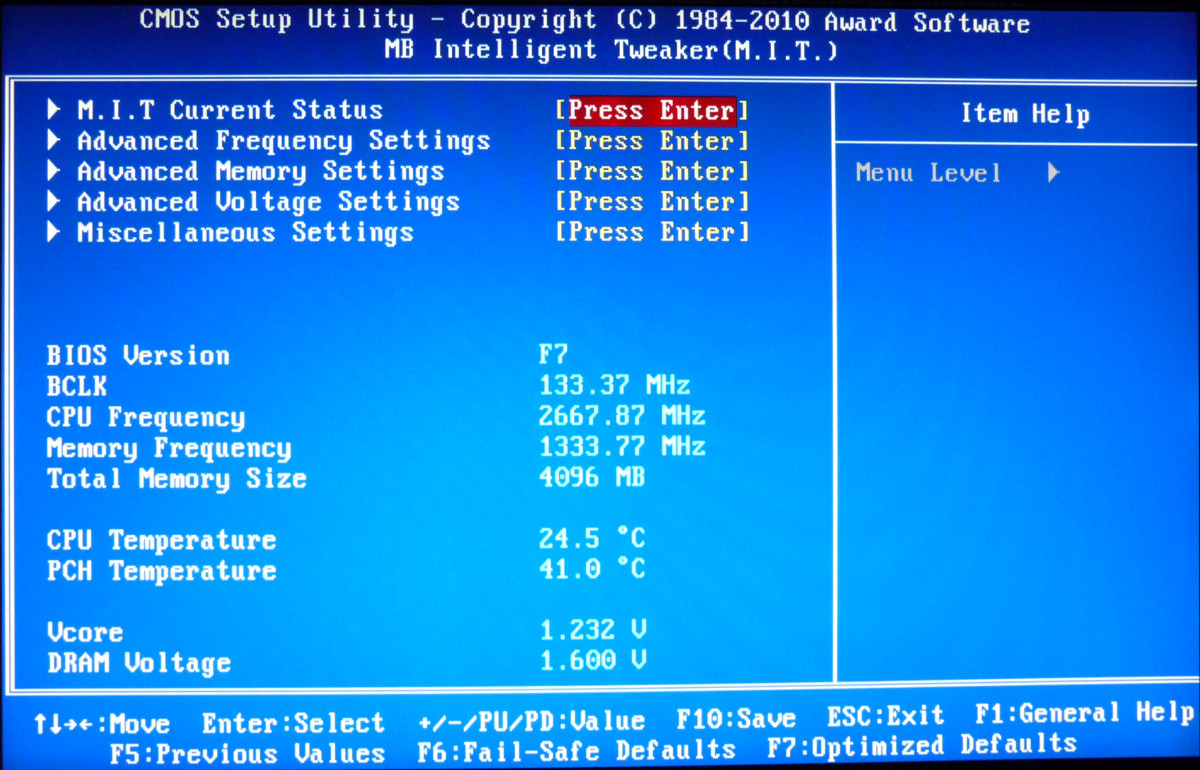

M.I.T. Hauptmenü des Gigabyte H55-UD3H
Die Frequenzen, Spannungen und RAM-Timings können jeweils in extra Menüs angepasst werden, welche gut durchdacht sind.

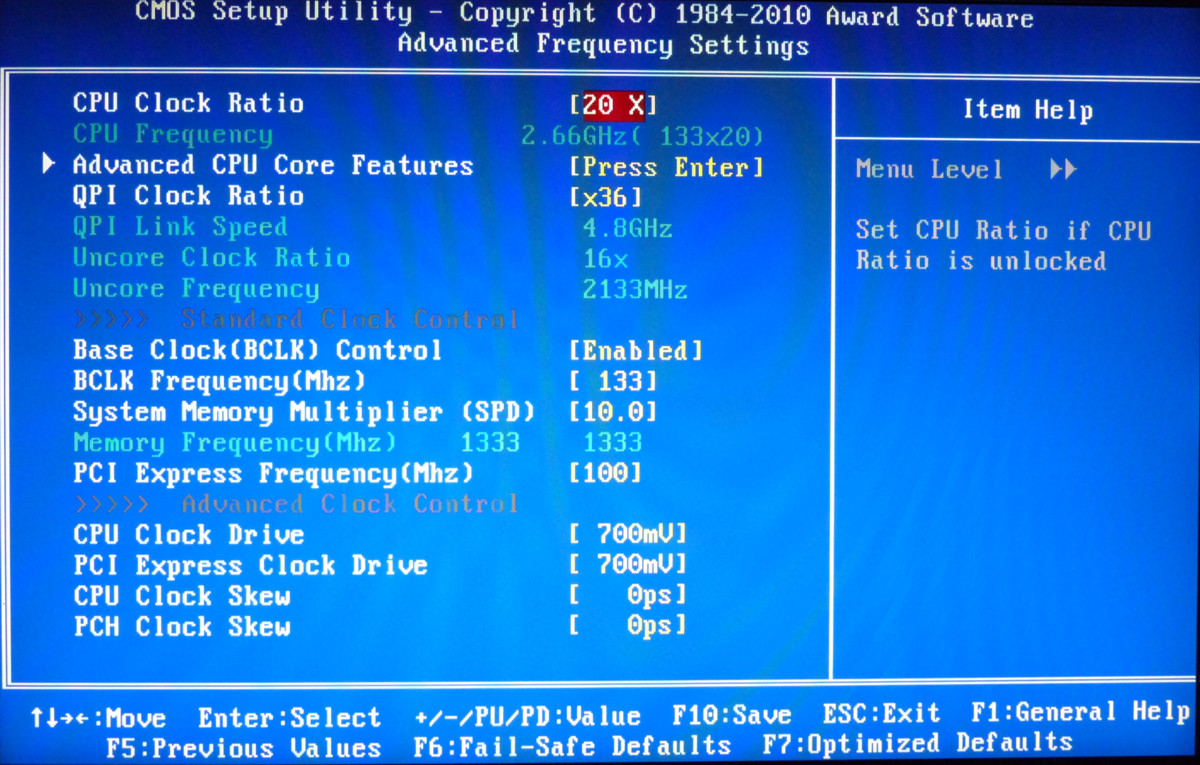

Frequenzeinstellungen des Gigabyte H55-UD3H

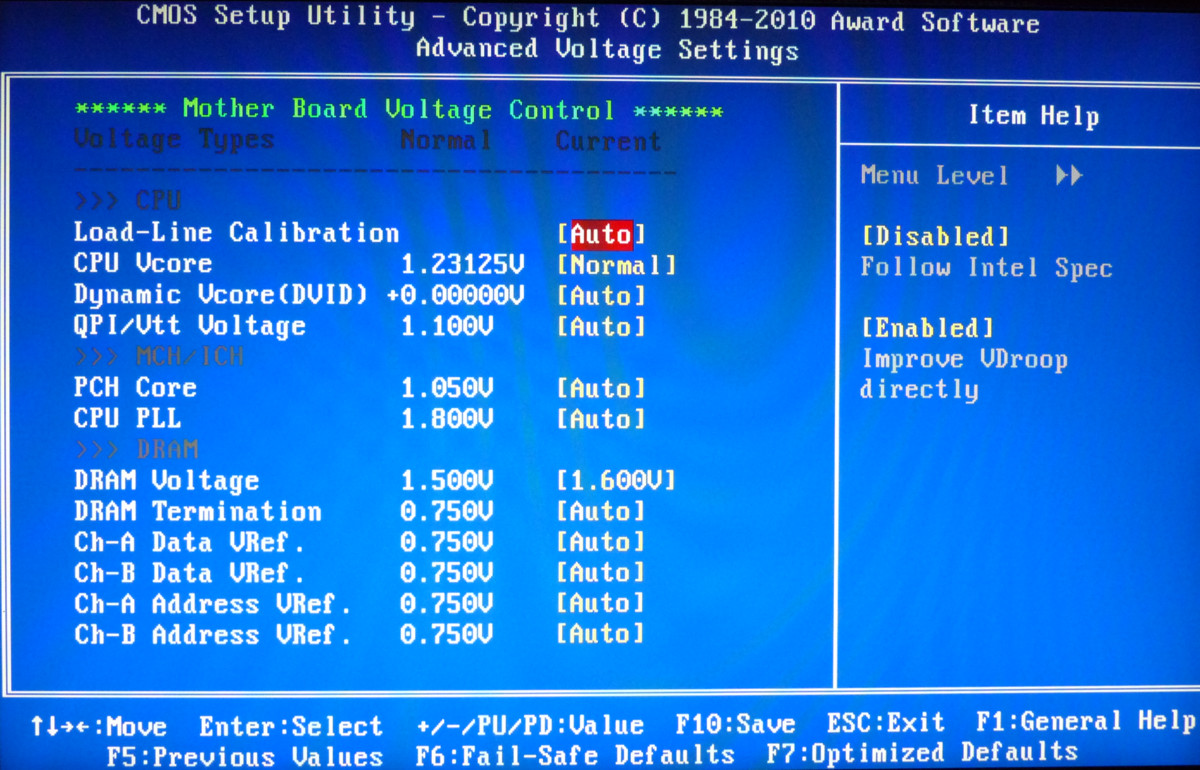

Spannungseinstellungen des Gigabyte H55-UD3H
Die RAM-Settings können entweder für jeden Kanal einzeln oder gemeinsam eingestellt werden.

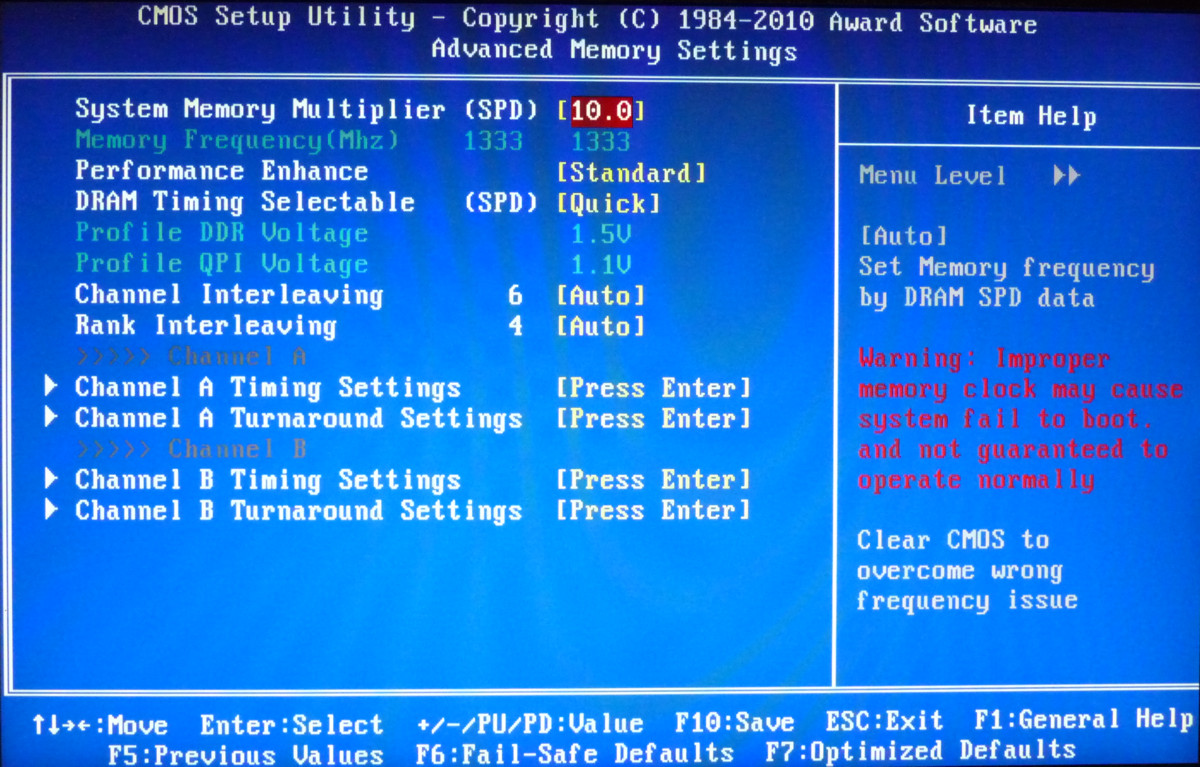

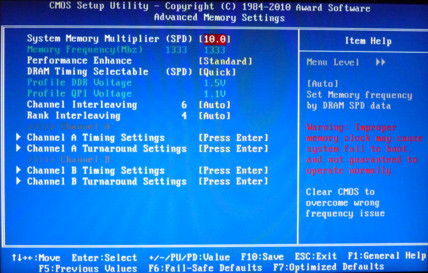

RAM-Menü des Gigabyte H55-UD3H

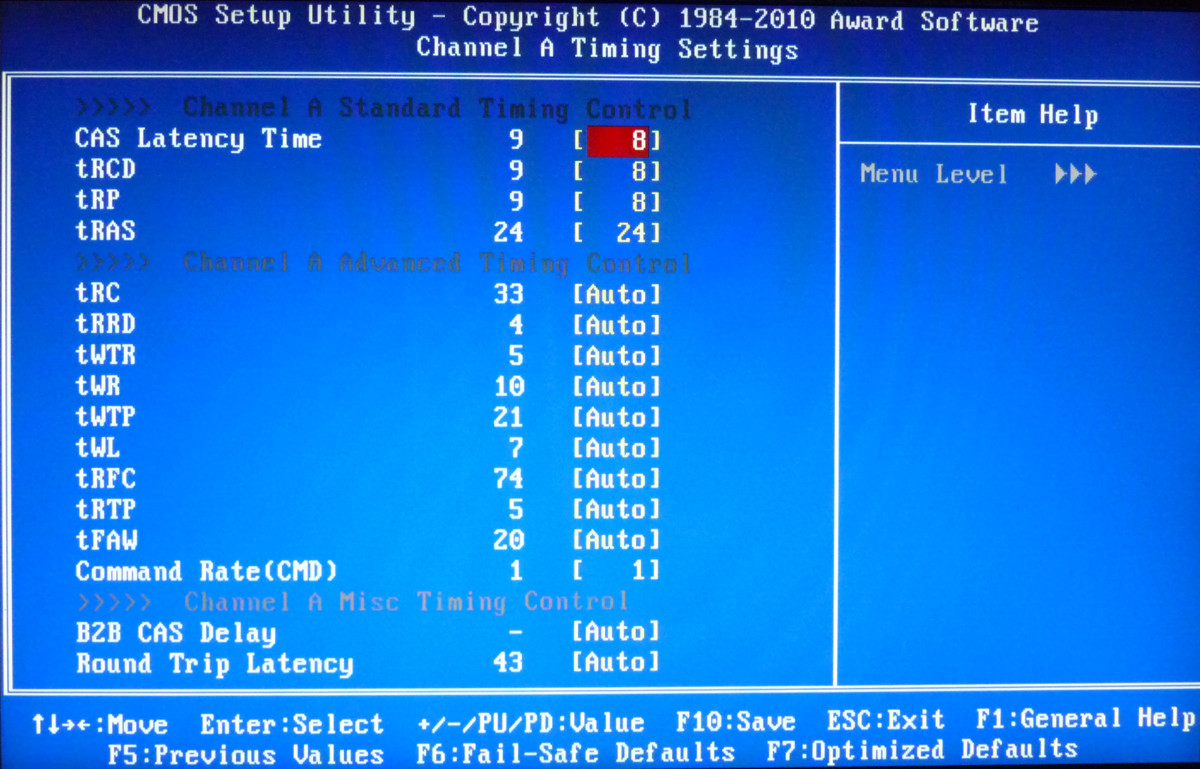

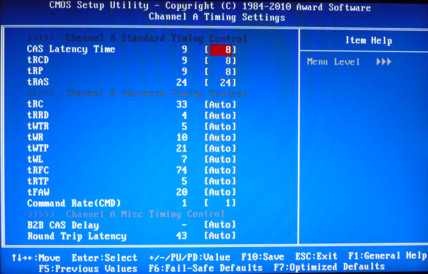

DDR3-Timings des Gigabyte H55-UD3H

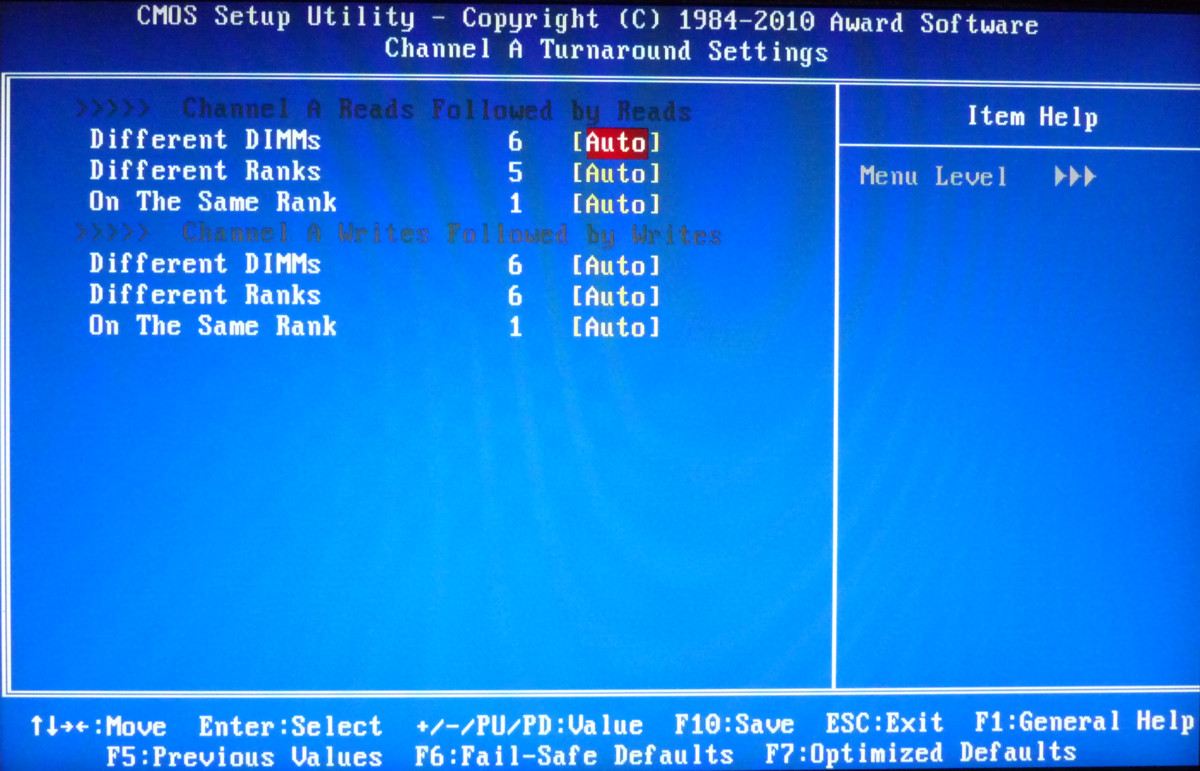

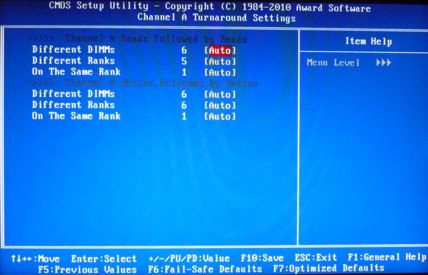

DDR3-Timings des Gigabyte H55-UD3H
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
| CPU Voltage Offset | -0.800 – +0.600 Volt in 0.00625V-Schritten |
| QPI Voltage | 1.050 – 1.490 Volt in 0.020V-Schritten |
| PCH Voltage | 0.950 – 1.500 Volt in 0.020V-Schritten |
| CPU PLL Voltage | 1.600 – 2.540 Volt in 0.020V-Schritten |
| DRAM Voltage | 1.300 – 2.600 Volt in 0.020V-Schritten |
| PCH 1.05 Voltage | 1.079 – 1.180 Volt in 0.053V-Schritten |
| PCH 1.8 Voltage | 1.816 – 1.986 Volt in 0.057V-Schritten |
Die CPU AXG Spannung ist die Spannung für den Grafikkern der Clarkdale Prozessoren.
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
| Referenztakt | 100 – 600 MHz |
| CPU-Multiplikator | 9x – 21x (Core i5 750) in 1er-Schritten |
| Speichertakt | DDR3-800/1066/1333 |
| PCIe Takt | 90 – 150 MHz |
