ASUS Z87-PRO - Seite 3

Ausstattung

ASUS hat auch dem Z87-PRO erneut ein sauberes Layout spendiert. Es ist ganz klar, dass sich die großen Hersteller hier nicht mehr viel nehmen, die Unterschiede liegen im Detail und sind überwiegend Geschmackssache. ASUS verzichtet im Gegensatz zu Gigabyte auf jeglichen PCI-Port, auch ein COM-Header ist nicht vorhanden. Drei PCI Express x16 Steckplätze sowie vier PCIe x1 Slots stehen für Erweiterungskarten zur Verfügung. Allerdings teilen nur die oberen beiden x16 Slots 16 Lanes. Der untere PCIe x1 Slot bietet standardmäßig eine Lane. Wenn vier Lanes benötigt werden, sind die unteren drei PCIe x1 Slots funktionslos.

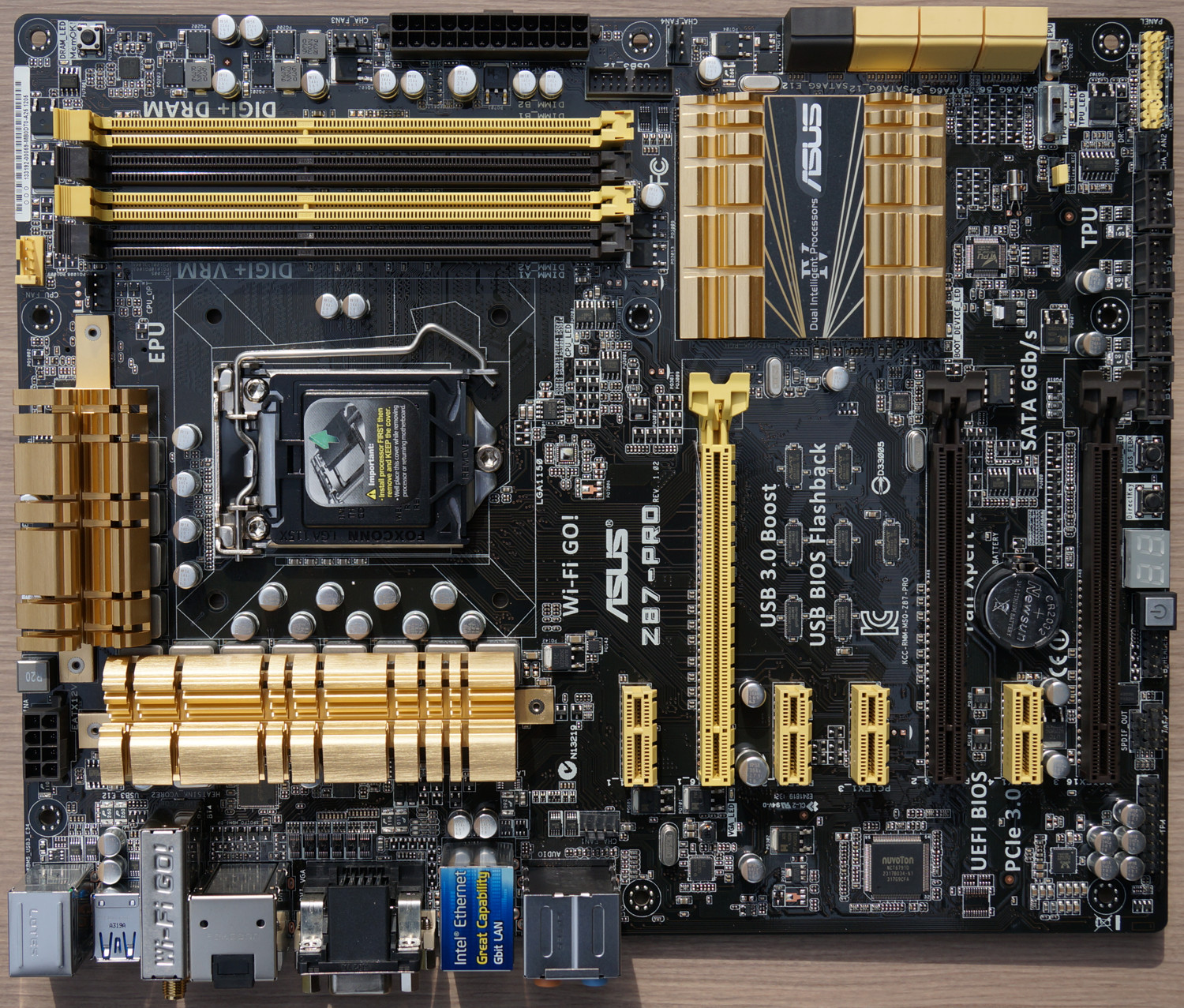

Layout des ASUS Z87-Pro

Auch der zweite SATA 6 Gbit/s Controller von ASMedia teilt die Lane mit dem zweiten PCIe x1 Slot. Weitere sechs SATA 6 Gbit/s Ports werden durch den Intel Z87 Chipsatz betrieben, eSATA ist nicht vorhanden. Für USB 2.0-Geräte stehen vier Header bereit, die jeweils zwei Ports versorgen. Für USB 3.0 gibt es einen Header für ebenfalls zwei Ports, welche vom Chipsatz bereitgestellt werden. Ein ASMedia USB 3.0 Controller versorgt vier USB 3.0 Ports am ATX-Panel, zwei weitere USB 3.0 Ports entstammen ebenfalls dem Intel Chipsatz. ASUS geht somit an dieser Stelle einen gänzlich anderen Weg als Gigabyte. Welcher der bessere ist, muss individuell entschieden werden.

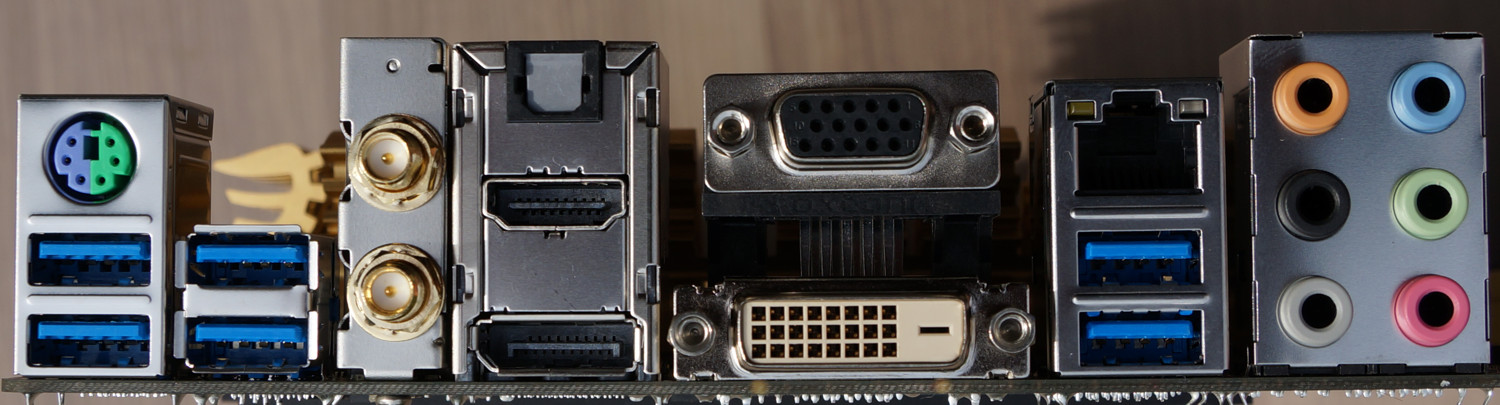

ATX-Panel des ASUS Z87-Pro

Am ATX-Panel gibt es neben den genannten sechs USB 3.0 Ports auch einen PS2- und ein Gigabit-LAN Anschluss (Intel) sowie die Ausgänge für die WLAN- und Bluetooth-Antenne. Für die Videoausgabe stehen einmal HDMI 1.4, einmal DisplayPort, einmal VGA und einmal DVI bereit. Der Sound wird von einem Realtek ALC1150 Codec erzeugt und über sechs analoge (Ein-)Ausgänge bzw. den HDMI/DP-Port oder digital optisch ausgegeben.

Für Lüfter stehen sechs 4-polige Anschlüsse bereit, die Lüftersteuerung ist sehr umfangreich.
