ASUS Z87-PRO - Seite 4

BIOS

Wer einmal ein ASUS EFI BIOS gesehen hat, wird auch das vom ASUS Z87-PRO sofort wiedererkennen. Es dominiert die Farbe Blau. Das BIOS ist UEFI 2.0 kompatibel und lässt sich sowohl mit Tastatur als auch mit der Maus bedienen.
Am Anfang begrüßt einen der EZ-Mode, der eine gute Übersicht bietet.

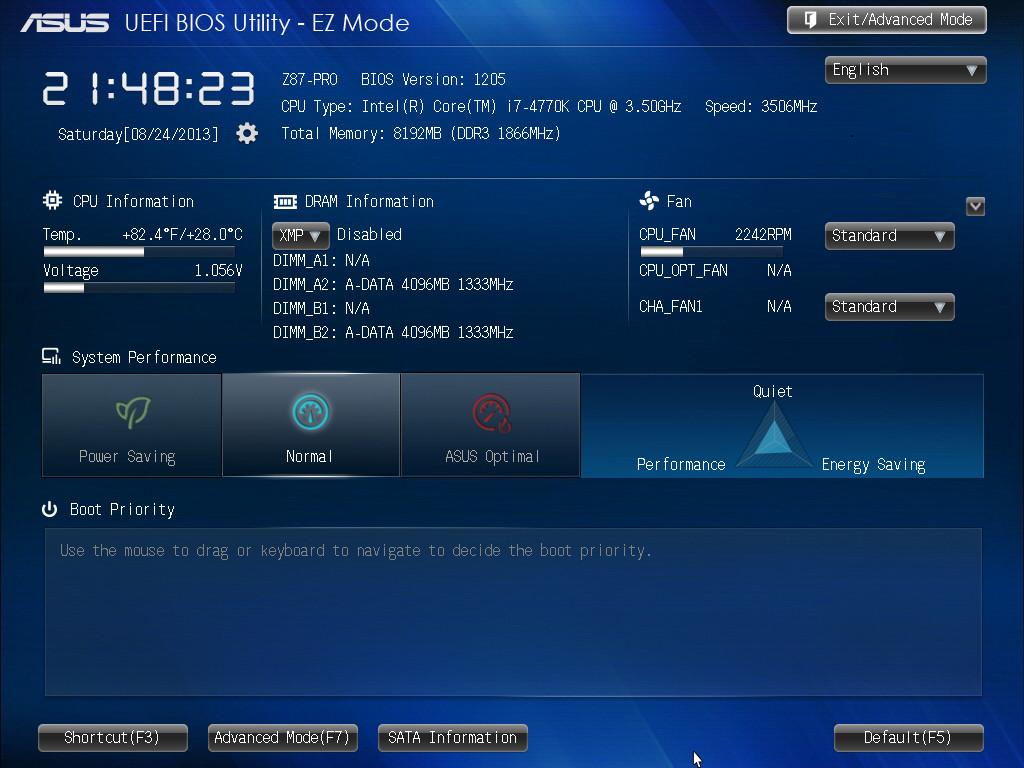

EZ Menü des ASUS Z87-Pro

Deutlich mehr Funktionalität bietet der Advanced Mode, unter dem auch der Menüpunkt “AI Tweaker” zu finden ist. Bevor wir zu diesem kommen, möchten wir, ähnlich wie bei Gigabyte, ein individuell zusammengestelltes Menü vorstellen. Möchte man einen Eintrag hinzufügen, so kann man diesen einfach im ursprünglichen Menü auswählen und mit F4 zu der individuellen Seite hinzufügen.

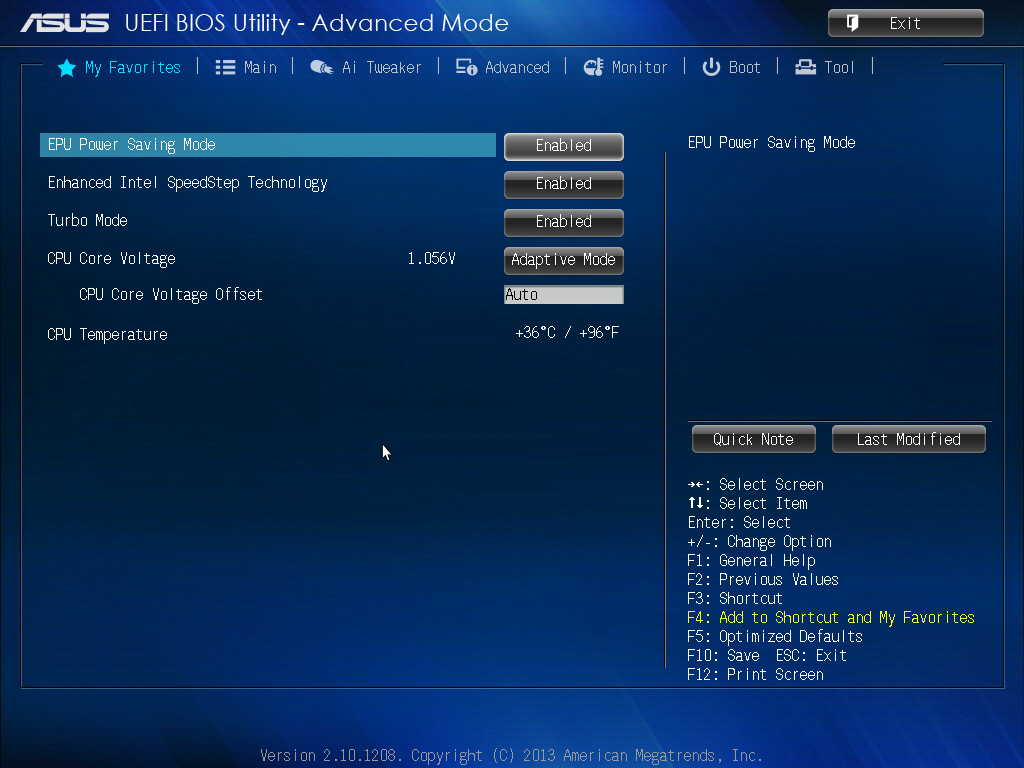

Individuelle Seite des ASUS Z87-Pro

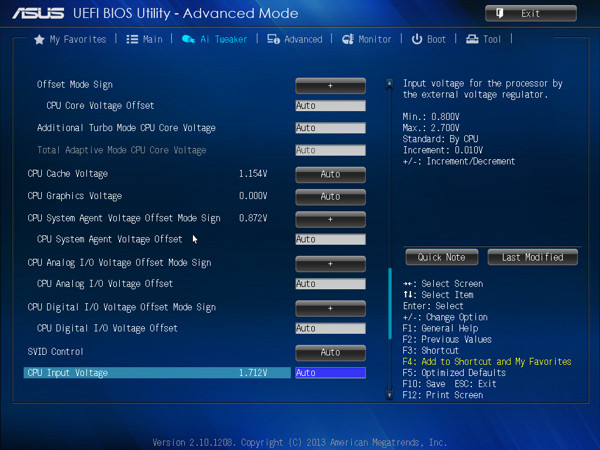

Unter “AI Tweaker” sind alle übertaktungsrelevanten Einstellungen zu finden. Besonders erfreulich ist die Möglichkeit des adaptiven Modus bei der CPU-Spannungsversorgung. Dadurch ist es möglich, dass nur die Turbo-Spannung erhöht wird, wodurch die Energieeffizienz bei geringer Last nicht schlechter wird.

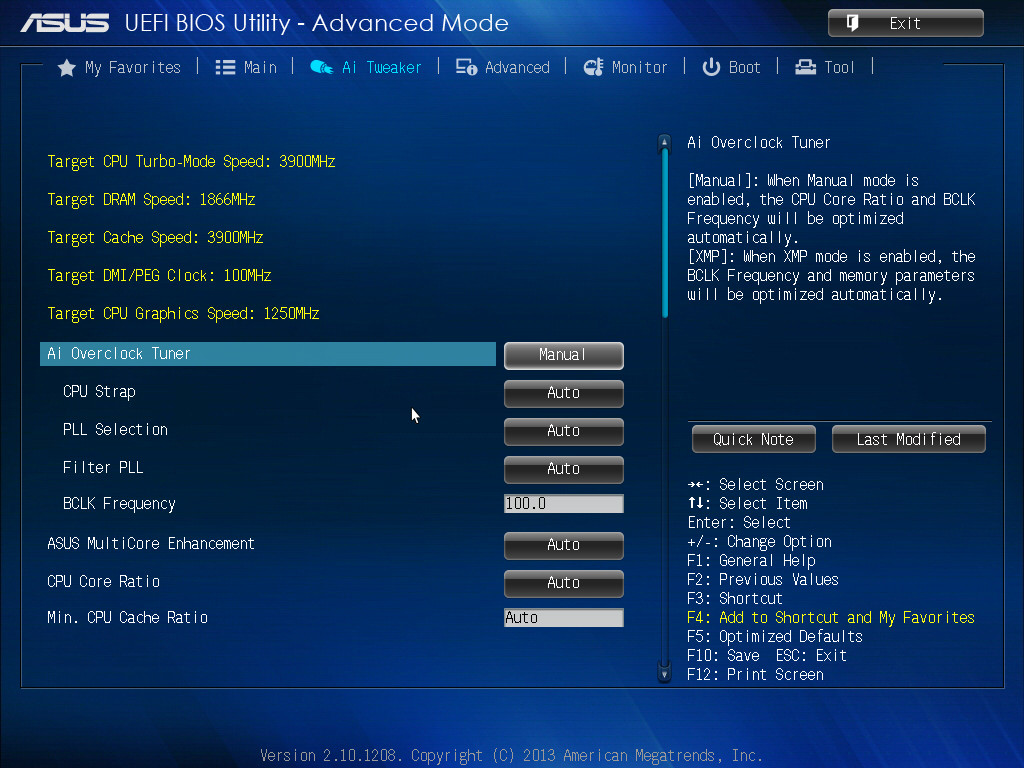

AI Tweaker Menü des ASUS Z87-Pro – Teil 1

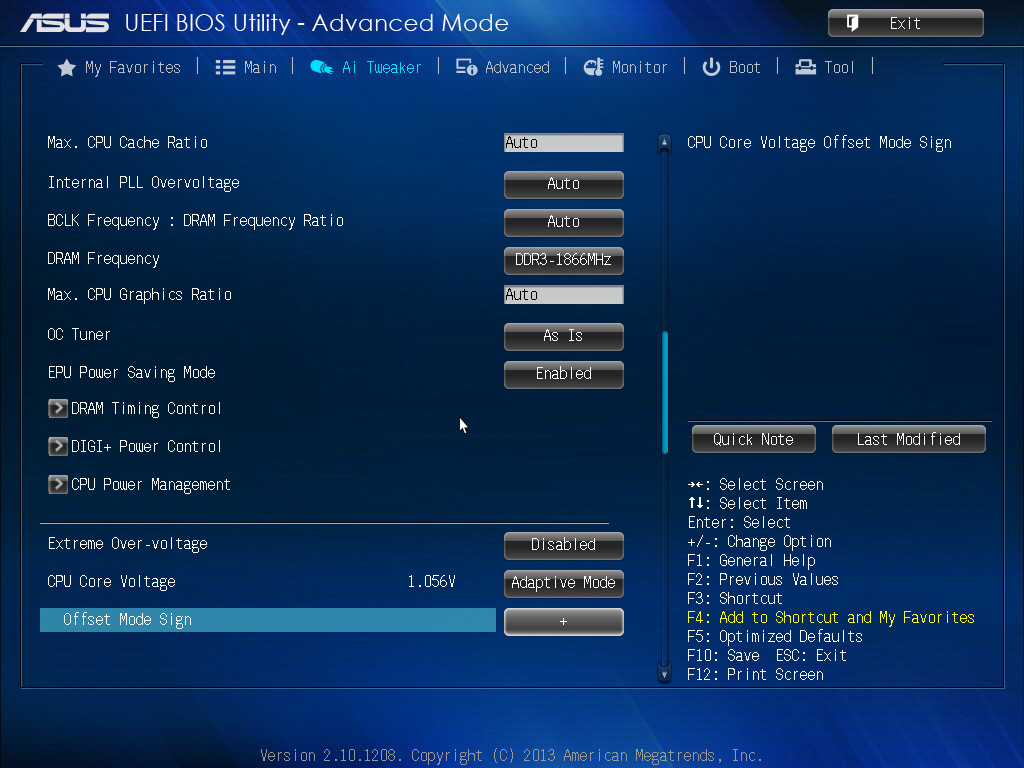

AI Tweaker Menü des ASUS Z87-Pro – Teil 2

AI Tweaker Menü des ASUS Z87-Pro – Teil 3

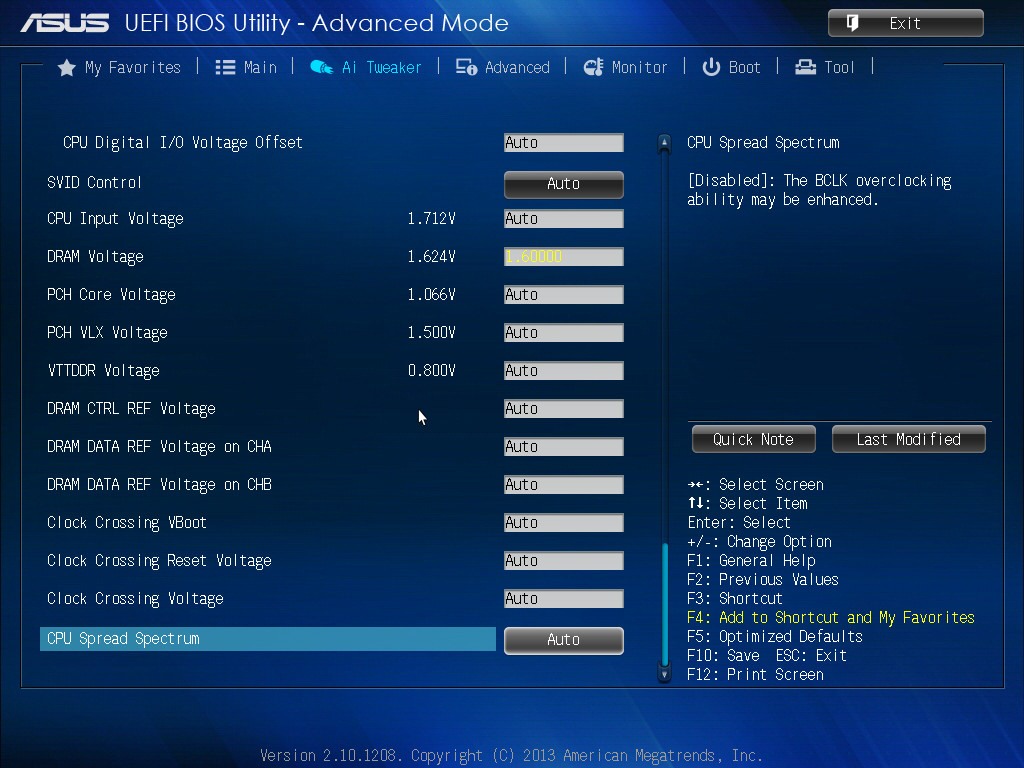

AI Tweaker Menü des ASUS Z87-Pro – Teil 4

Im “CPU Power Management” können noch weitere Parameter angepasst werden, wie beispielsweise eine prozentuale Offset-Anpassung der Strommessung durch die CPU.

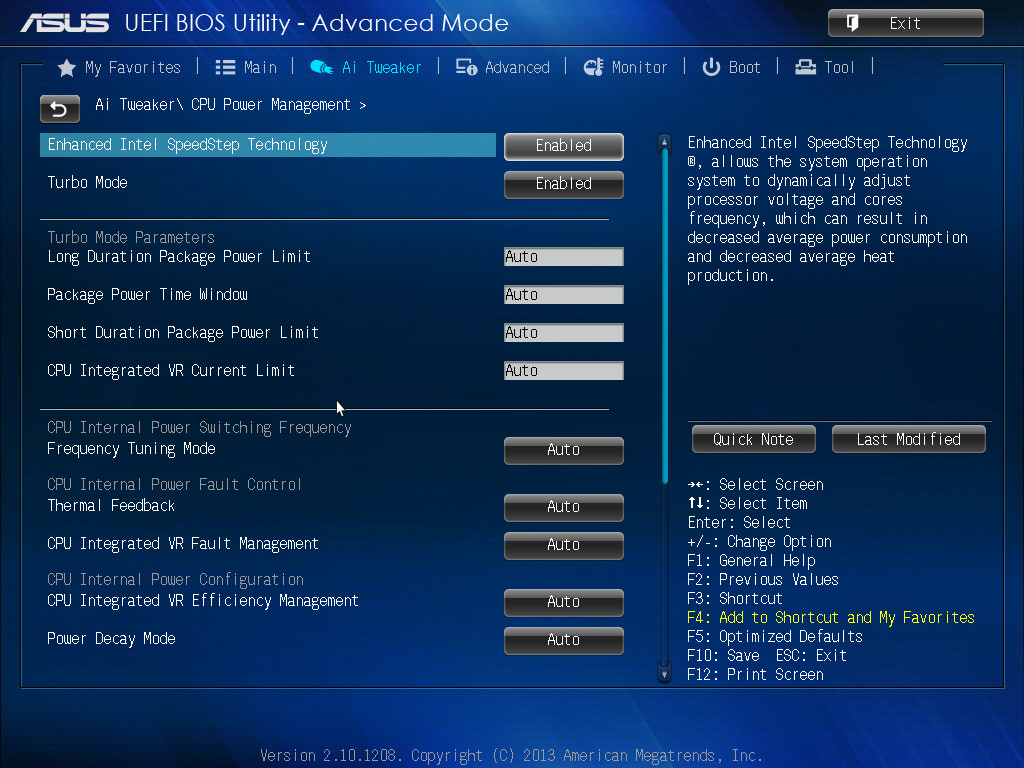

CPU Powermanagement des ASUS Z87-Pro – Teil 1

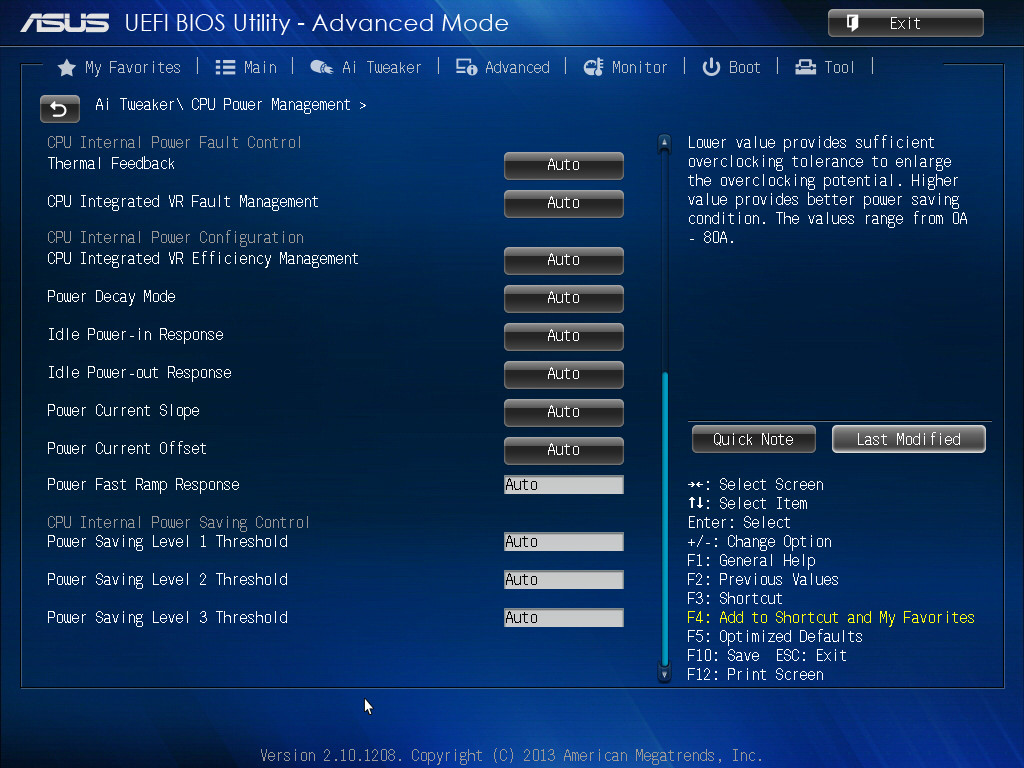

CPU Powermanagement des ASUS Z87-Pro – Teil 2

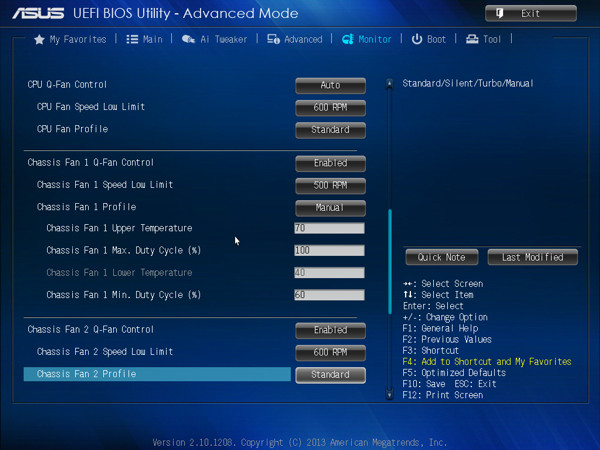

Die Lüftersteuerung ist äußerst umfangreich. Neben der Anzeige sämtlicher Lüfter ist es auch möglich, für jeden Einzelnen ein Lüfterprofil vorzugeben, wobei die beiden CPU-Lüfteranschlüsse gemeinsam geregelt werden.

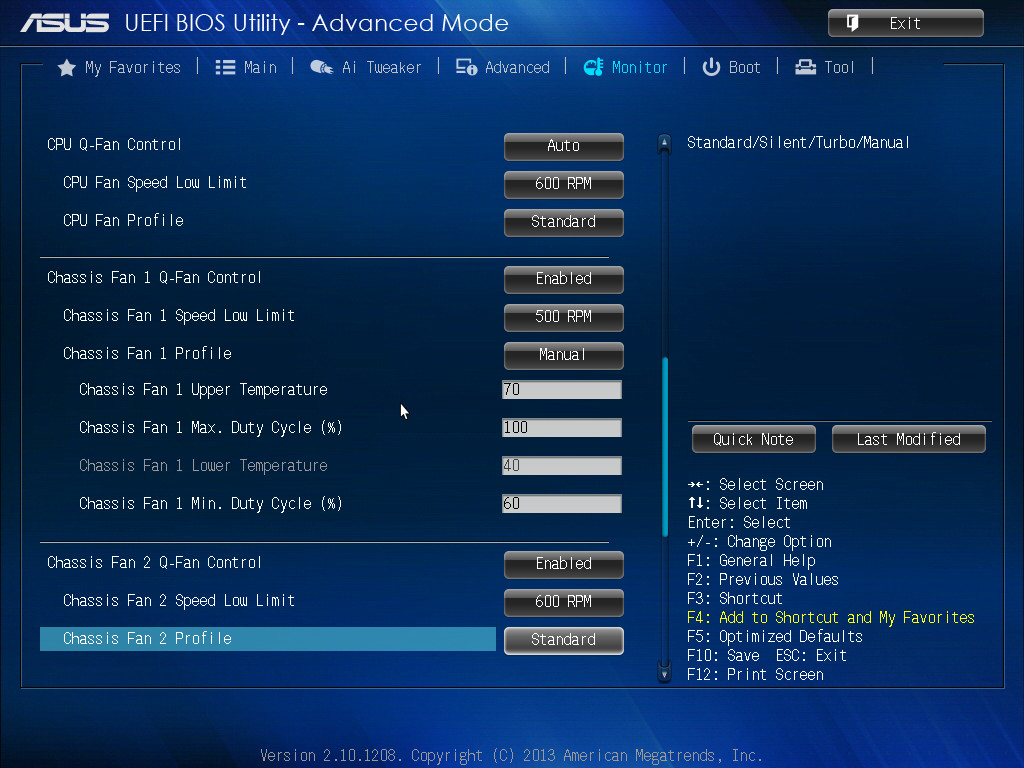

Lüftersteuerung des ASUS Z87-Pro

Die Speichereinstellungen sind ähnlich umfangreich wie beim Gigabyte Mainboard und lassen keine Wünsche offen.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
