Montage – Fortsetzung
Dass die Kreuzschlitzschrauben danach wie nachstehend abgebildet an der Kühlfläche hervorstehen, lässt trotz allem eine ordentliche Montage auf der CPU zu.

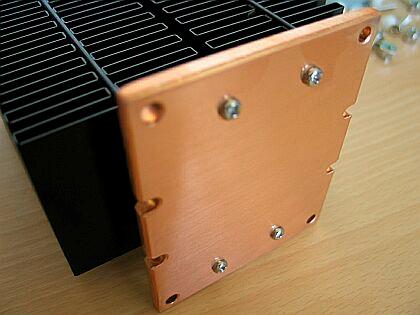

Kühlseite zur CPU mit gerundeten Kanten…

… und den korrekt überstehenden Schraubenköpfen

… und den korrekt überstehenden Schraubenköpfen
Die Rückseite des Mainboards wird mit dem Gummi-Isolator versehen und die rückseitige Grundplatte mittels Schrauben fixiert angesetzt.
Montagebeispiel am MSI 845E Max2 Mainboard

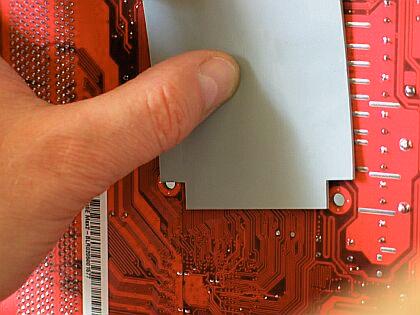

Gummi-Isolator des Heatlane Kit

Gummi-Isolator des Heatlane Kit
Ist dies geschehen, kommen auf der CPU-Seite vier Distanzhülsen aus Kunststoff auf die Gewindestäbe der Schrauben und werden mit den transparenten Kunststoffmuttern gekontert. Aber bitte mit Gefühl!

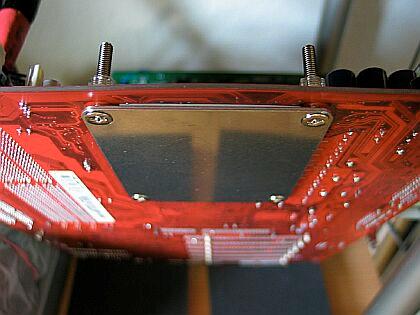

Sandwich – Senkkopfschrauben in der Grundplatte

Isolator, Mainboard & Distanz-Befestigung für den Heatlane Zen

Isolator, Mainboard & Distanz-Befestigung für den Heatlane Zen
Ist dies vollbracht, wird der Heatlane Korpus einfach aufgesetzt und mittels beiliegenden Rändelschrauben handfest angezogen und sicher befestigt – eine einfach, aber geniale Aufbaumethode.
