BIOS
Wer schon mal ein Gigabyte-BIOS gesehen hat, wird auch das BIOS des 890FXA-UD5 sofort wiedererkennen. Alle für die Taktraten relevanten Einstellungen sind im Unterpunkt “MB Intelligent Tweaker” übersichtlich angeordnet.

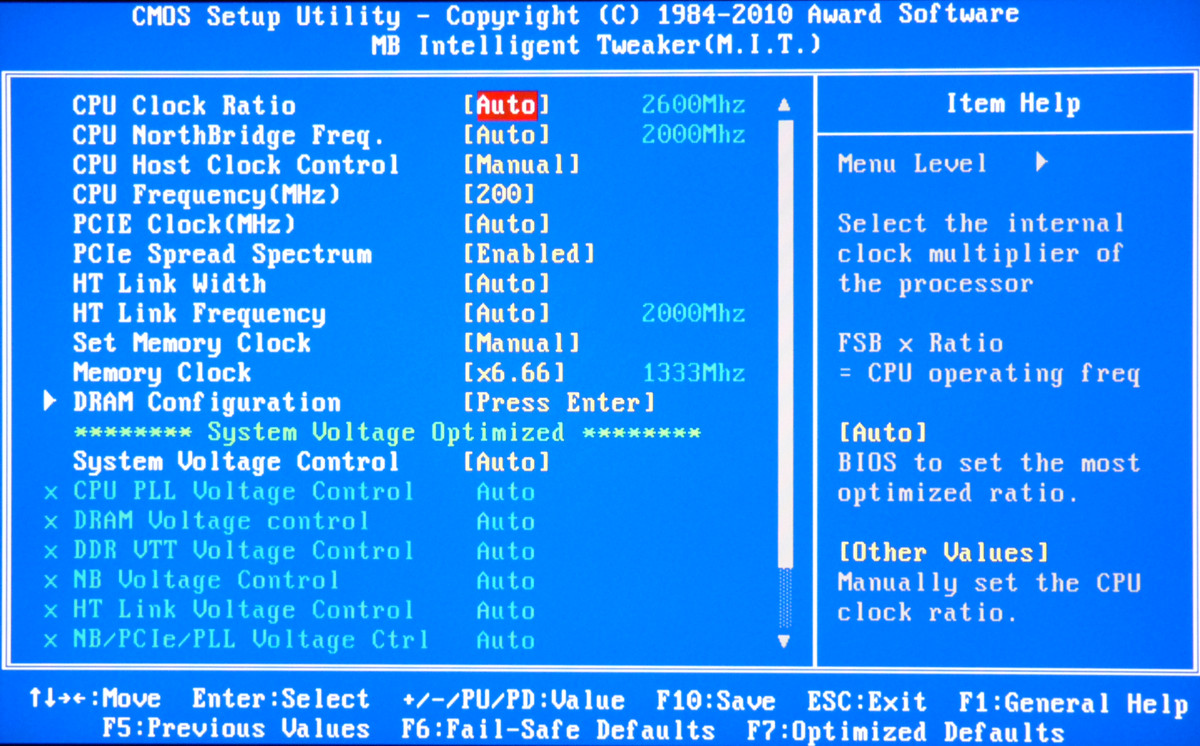

BIOS des Gigabyte 890FXA-UD5
Zum Speichern von Profilen sind wieder acht Speicherbänke vorhanden. Zusätzlich können die Profile auch auf einen Datenträger exportiert werden. Es werden die aktuell eingestellten Werte bei den meisten Optionen direkt angezeigt. Real ausgelesene Werte findet man jedoch nicht.

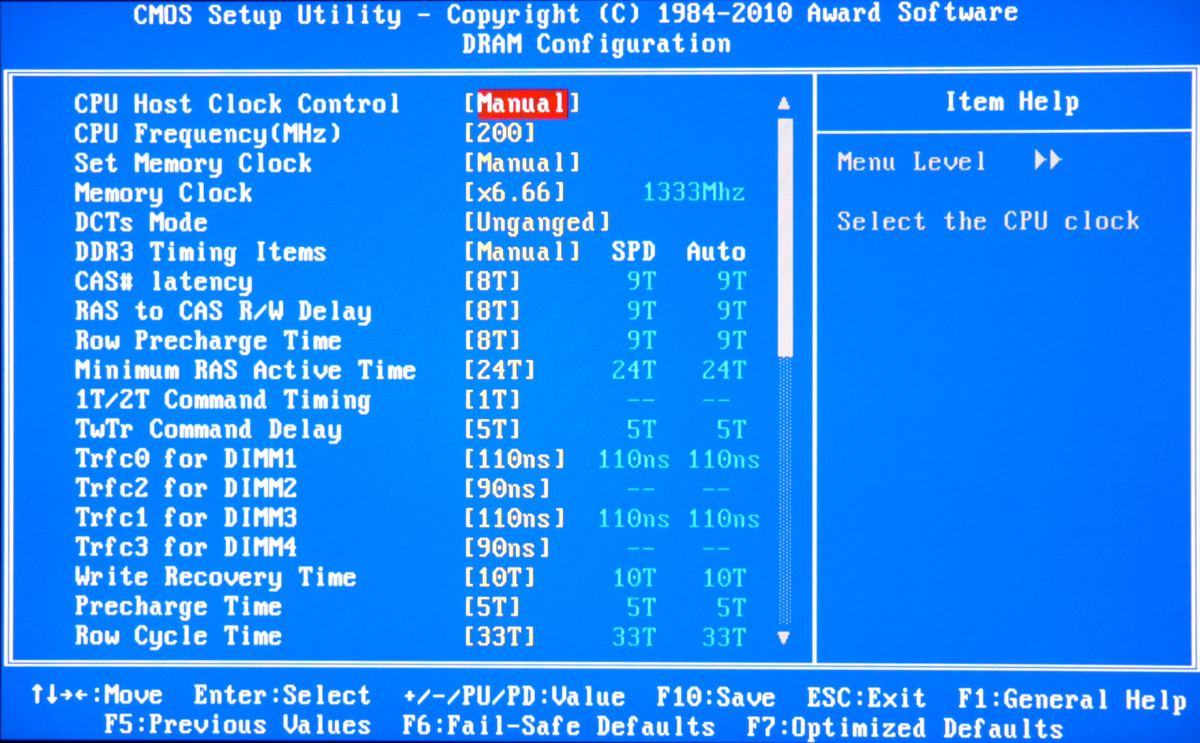

RAM Einstellungen des Gigabyte 890FXA-UD5 – Teil 1

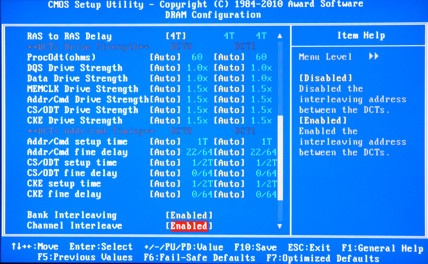

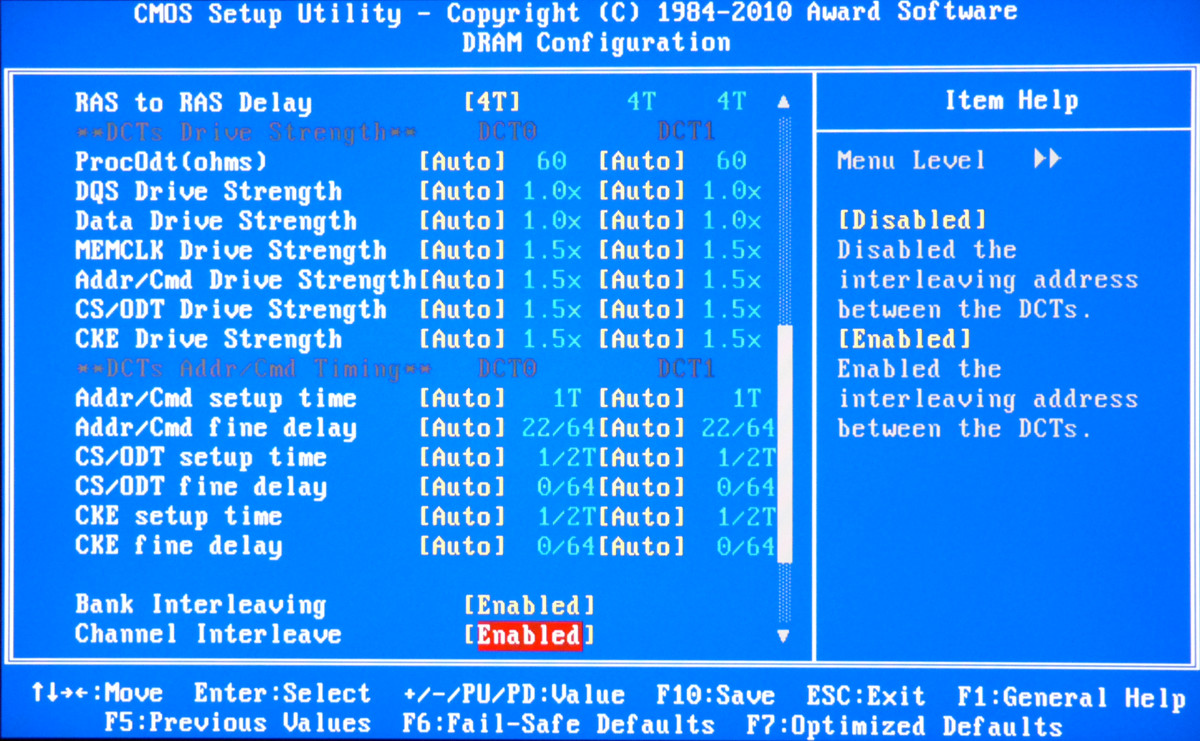

RAM Einstellungen des Gigabyte 890FXA-UD5 – Teil 2

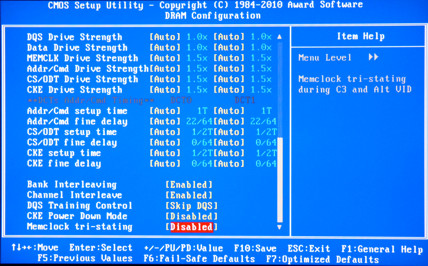

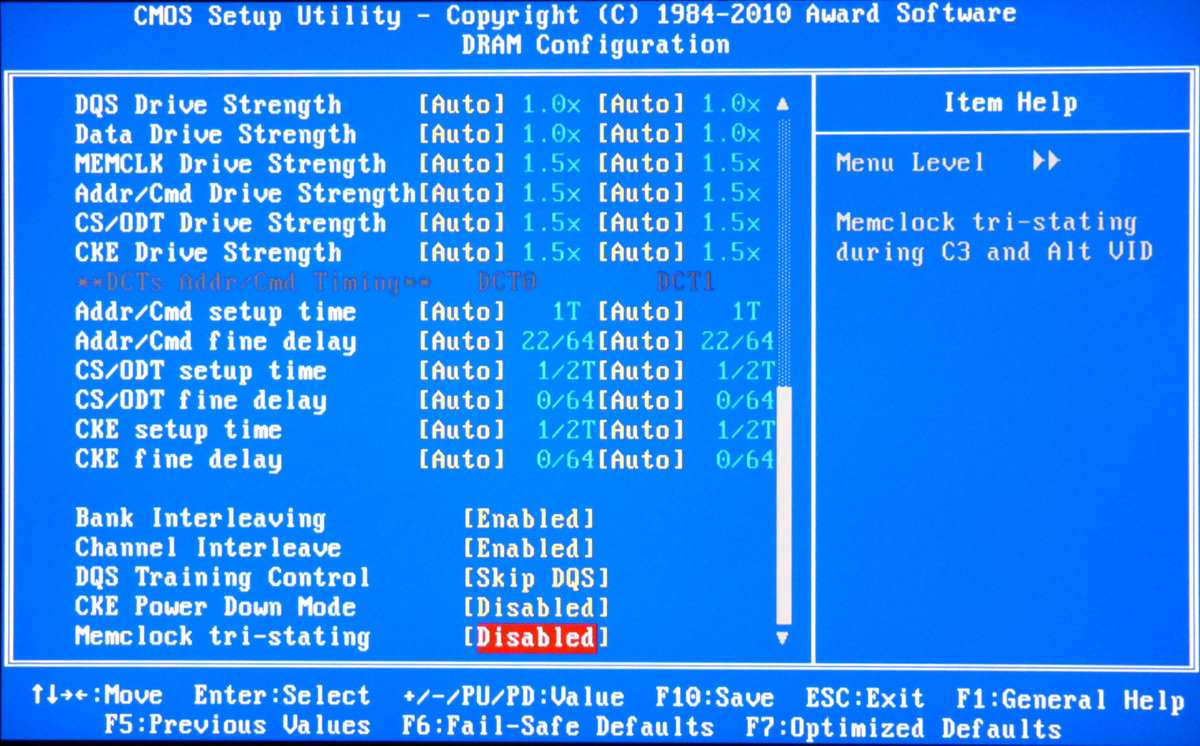

RAM Einstellungen des Gigabyte 890FXA-UD5 – Teil 3

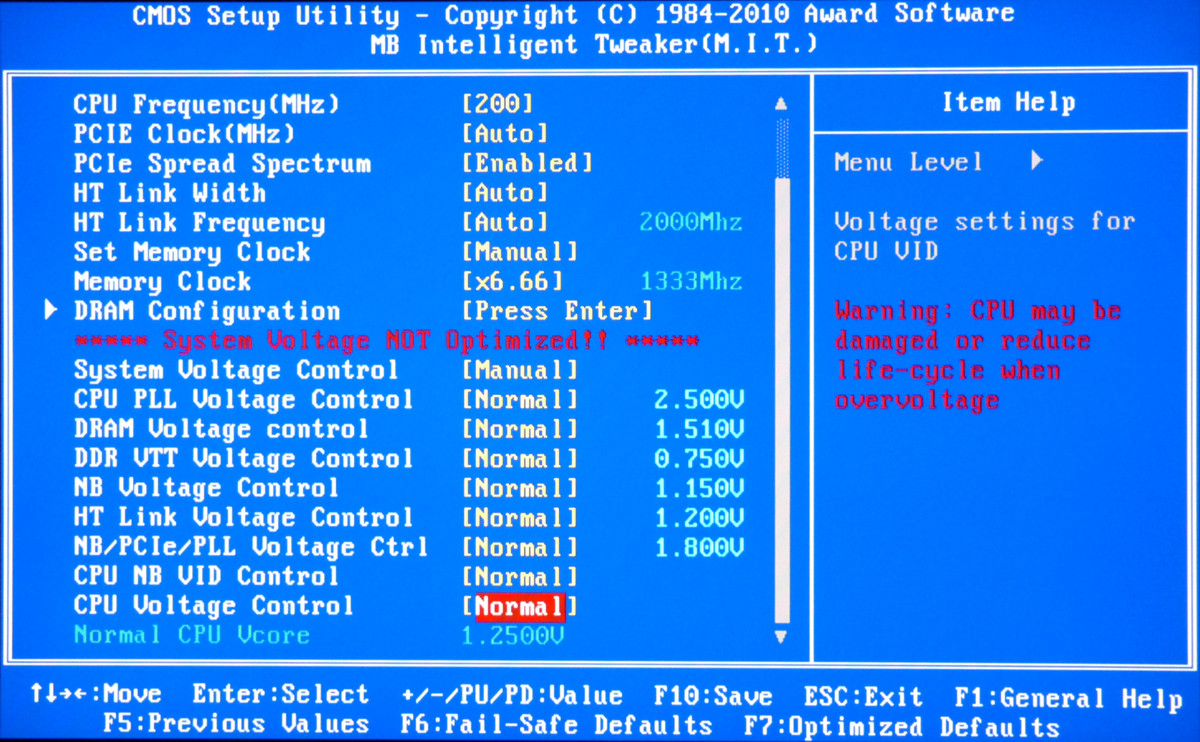

Die Spannungen können jeweils in folgenden Bereichen verändert werden.
| CPU Voltage Offset | -0.600 bis +0.600 Volt in 0.025V-Schritten |
| CPU NB VID Offset | -0.600 bis +0.600 Volt in 0.025V-Schritten |
| CPU PLL Voltage | 2.220 bis 3.100 Volt in 0.020V-Schritten |
| DDR3 Voltage | 1.210 – 2.410 Volt in 0.020V-Schritten |
| DDR3 VTT Voltage | 0.720 – 1.050 Volt in 0.025V-Schritten |
| NB Voltage | 0.950 – 1.450 Volt in 0.020V-Schritten |
| HT Link Voltage | 1.100 – 1.460 Volt in 0.020V-Schritten |
| NB/PCIe/PLL Voltage | 1.500 – 2.100 Volt in 0.020V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden.
| Referenztakt | 200 – 500 MHz |
| CPU-Multiplikator | 5x – 13x (Phenom II X4 810) in 1er-Schritten |
| Speichertakt | DDR3-800/1066/1333/1600 |
| CPU/NB Frequenz | 5x – 10x Referenztakt |
| HyperTransport-Link Width | 8/16 Bit |
| HyperTransport-Link | 200 MHz – 2.0 GHz in 200-MHz-Schritten |
| PCI Express Takt | 100 – 150 MHz |
