Gigabyte 880GA-UD3H (AMD 880G) - Seite 3

Ausstattung

Was soll man zum Layout des Gigabyte 880GA-UD3H sagen? Alle Anhänger von PCI-Slots dürften sich freuen, denn selbst mit einer Dual-Slot-Grafikkarte kann man drei PCI-Steckplätze nutzen. Der obere PCIe x16 2.0 Slot bietet volle 16 Lanes, während der zweite x16-Steckplatz nur vier Lanes bietet. Wenn alle vier Lanes genutzt werden, wird der zweite PCIe x1 Slot deaktiviert, was aber nicht weiter tragisch ist, wenn er vom Grafikkartenlüfter überdeckt ist. Der erste PCIe x1 Slot ist immer nutzbar. Somit hat sich Gigabyte über den praktischen Einsatz Gedanken gemacht und nicht einfach wild die Slots verteilt – Prima!

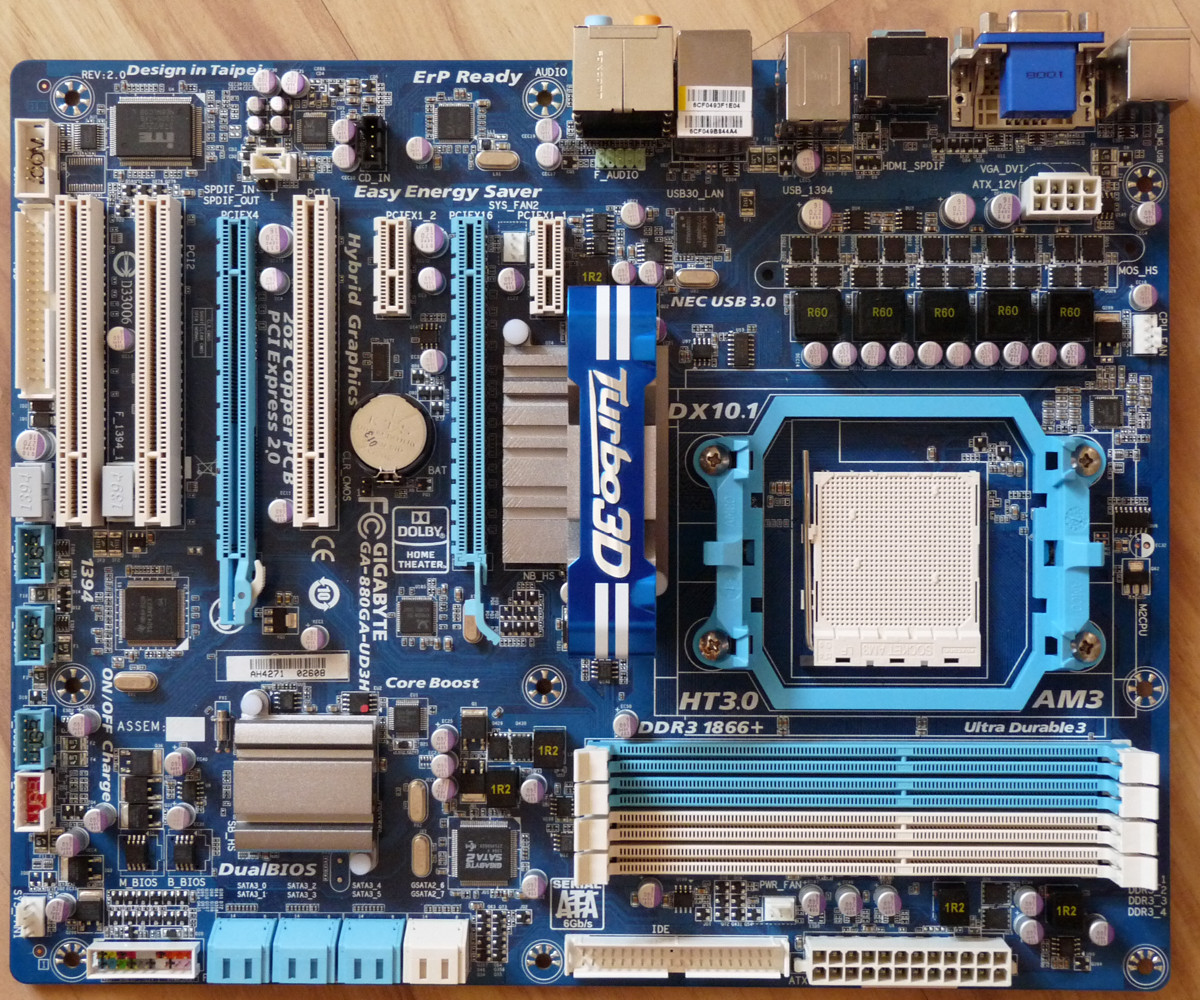

Layout des Gigabyte 880GA-UD3H

Die Kühlerkonstruktion ist relativ klein ausgefallen. Besonders die nicht gekühlten Spannungswandler für die CPU fallen sofort ins Auge, zumal die passenden Bohrungen vorhanden gewesen wären.

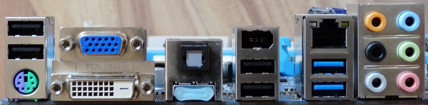

ATX-Panel des Gigabyte 880GA-UD3H

Das ATX-Panel verfügt über einen PS2-, einen Gigabit-LAN-, einen FireWire-, vier USB 2.0- und zwei USB 3.0-Ports. Der Sound kann über sechs analoge Ein- und Ausgänge abgegriffen werden. Zusätzlich ist ein optischer Digitalausgang nutzbar. Das Videosignal der integrierten Radeon HD 4250 Grafik (Standardtakt: 560 MHz) kann über HDMI, DVI und VGA abgegriffen werden. Zwei digitale Ausgänge sind aber nicht gleichzeitig möglich.
Auf dem Mainboard sind außerdem viermal zwei USB 2.0 und zwei FireWire-Anschlüsse zu finden.
Festplatten und weitere Laufwerke können über einen IDE- und einen Floppy-Port sowie sechs SATA 6 Gbit/s- und zwei SATA 2.0-Anschlüsse betrieben werden. Als Besonderheit gibt es bei diesem Mainboard auch noch einen LPT-Header. Die dafür notwendige Slotblende wird aber nicht mitgeliefert und muss gegebenenfalls seperat nachbestellt werden.
Für den Lüfter sind zwei vierpolige Anschlüsse vorhanden. Zudem gibt es noch zwei dreipolige Anschlüsse. Der Chipsatz ist passiv gekühlt.
