ASUS M4A88T-I Deluxe: Mini-ITX für AMD - Seite 3

Ausstattung

Bei einer Mini-ITX Platine gelten andere Gesetze als bei den herkömmlichen Mainboard-Formaten. Dicht an dicht drängen sich unzählige Kondensatoren, ICs und die notwendigen Sockel bzw. Anschlüsse. Die Verkabelung kann dadurch schnell fummelig werden, was sich aber beim ASUS M4A88T-I Deluxe in Grenzen hält. Praktisch in der Mitte findet man den AM3-Sockel, der CPUs bis zu einer TDP von 95 Watt aufnehmen kann.

Layout des ASUS M4A88T-M/USB3

Viel Spielraum bei Steckkarten gibt es aufgrund des Formfaktors nicht. Ein PCI Express 2.0 x16 Port ist vorhanden, die Verwendung von einer langen Karte ist kein Problem. Die Mainboardkomponenten und -kühlkörper sind maximal so hoch wie das ATX-Panel, also 35 Millimeter. Im Gegensatz zu den größeren Mainboards wird in diesem Fall Arbeitsspeicher im SO-DIMM Format benötigt, wie er bei Notebooks üblich ist. Technische Einschränkungen seitens Takt oder Timings gibt es jedoch nicht.

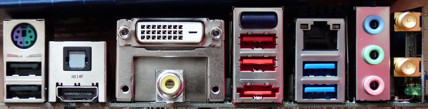

ATX-Panel des ASUS M4A88T-M/USB3

Das ATX-Panel verfügt über einen eSATA 2.0-, einen PS2-, einen Gigabit-LAN-, vier USB 2.0- und zwei USB 3.0-Ports. Der Sound kann über drei analoge Ein-/Ausgänge abgegriffen werden. Zusätzlich ist ein optischer und coaxialer Digitalausgang vorhanden. Die Ausgabe der Radeon HD 4250 Grafik ist über DVI oder HDMI möglich. VGA ist auch mit Adapter nicht nutzbar.
Auf dem Mainboard sind außerdem einmal zwei USB 2.0-Anschlüsse zu finden, Firewire ist nicht an Bord.
Festplatten und weitere Laufwerke können über drei SATA 3 Gbit/s-Anschlüsse betrieben werden.
Für den CPU-Lüfter ist ein vier-poliger Anschluss vorhanden. Zudem gibt es noch einen drei-poligen Anschluss z.B. für einen Gehäuselüfter. Der Chipsatz ist passiv gekühlt.
