BIOS
Gigabyte nutzt bisher noch kein EFI-BIOS, was sich auch bei diesem Mainboard bemerkbar macht. Somit steht die gewohnte blaue BIOS-Oberfläche bereit, um sämtliche Einstellungen zu verändern. Die leistungsrelevanten Parameter sind wie gewohnt im „M.I.T.“-Menü zu finden.

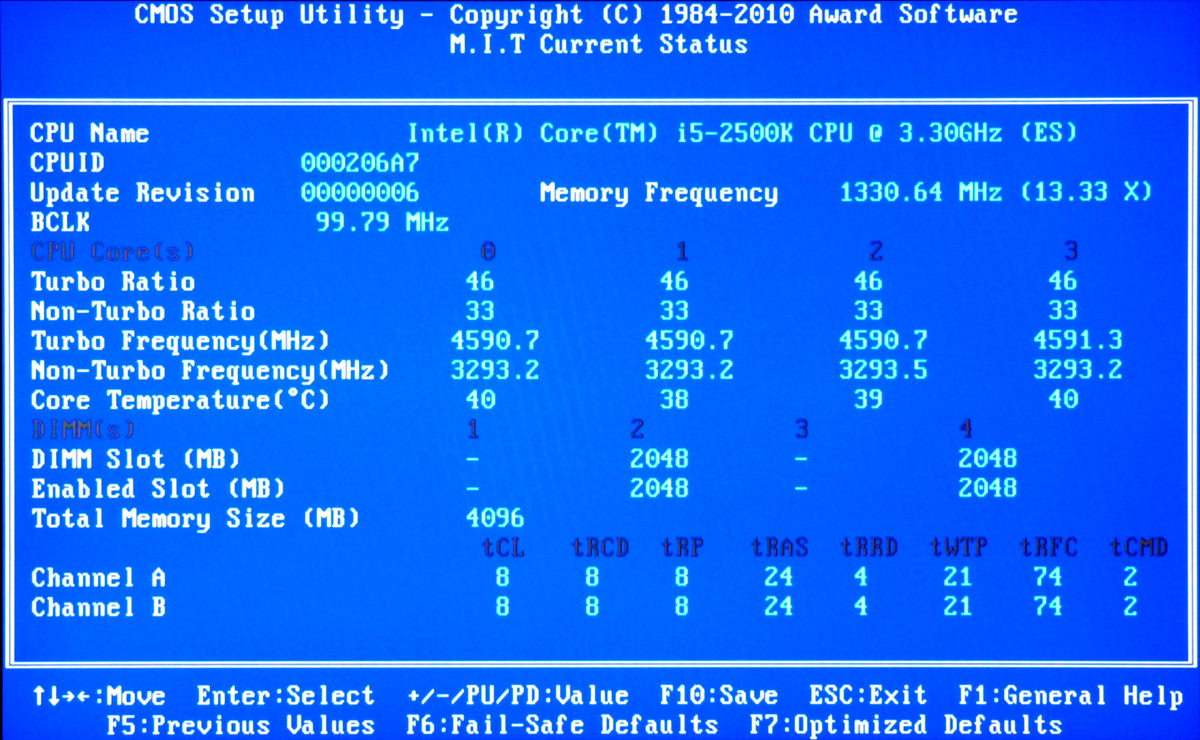

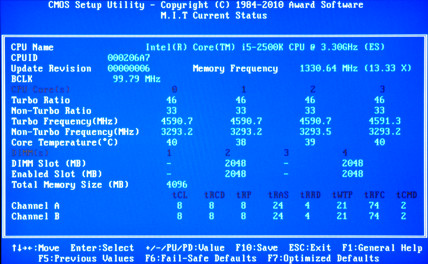

„M.I.T.“ Current Status

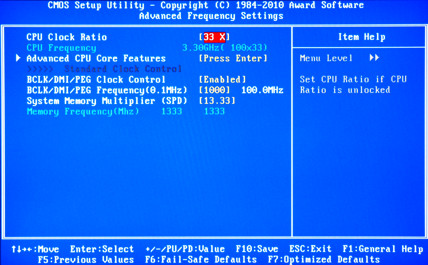

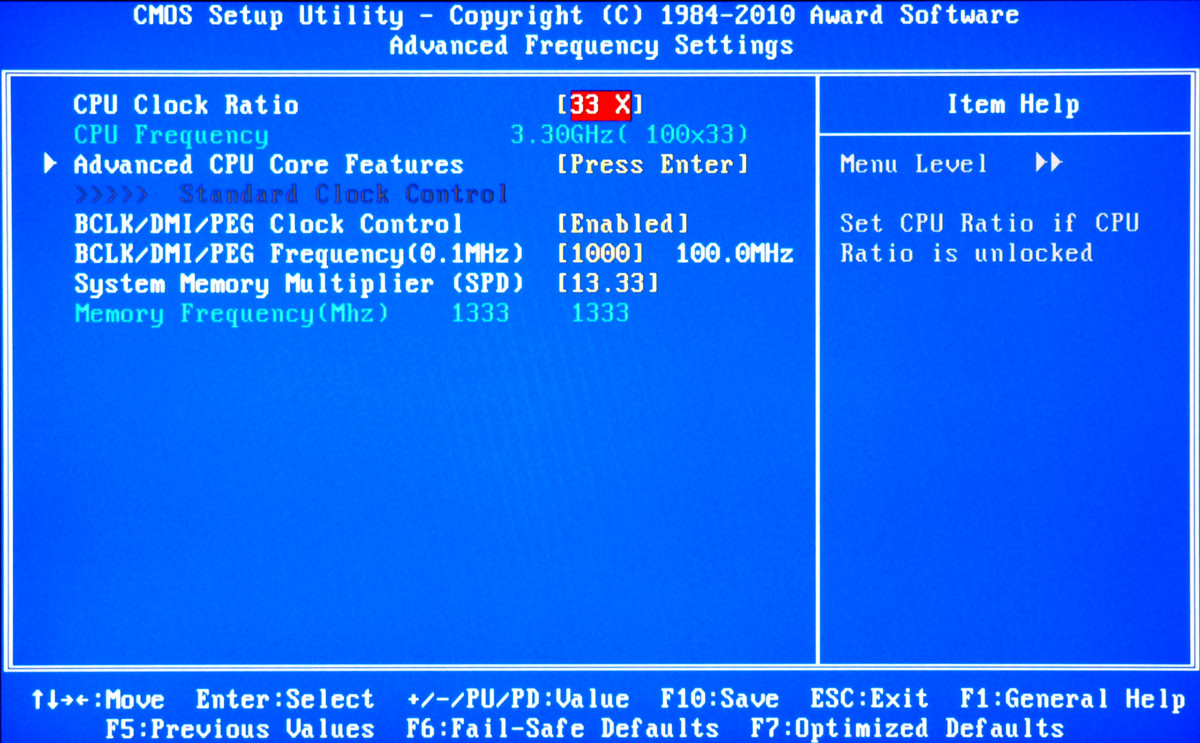

„Advanced Frequency Settings“ Menü

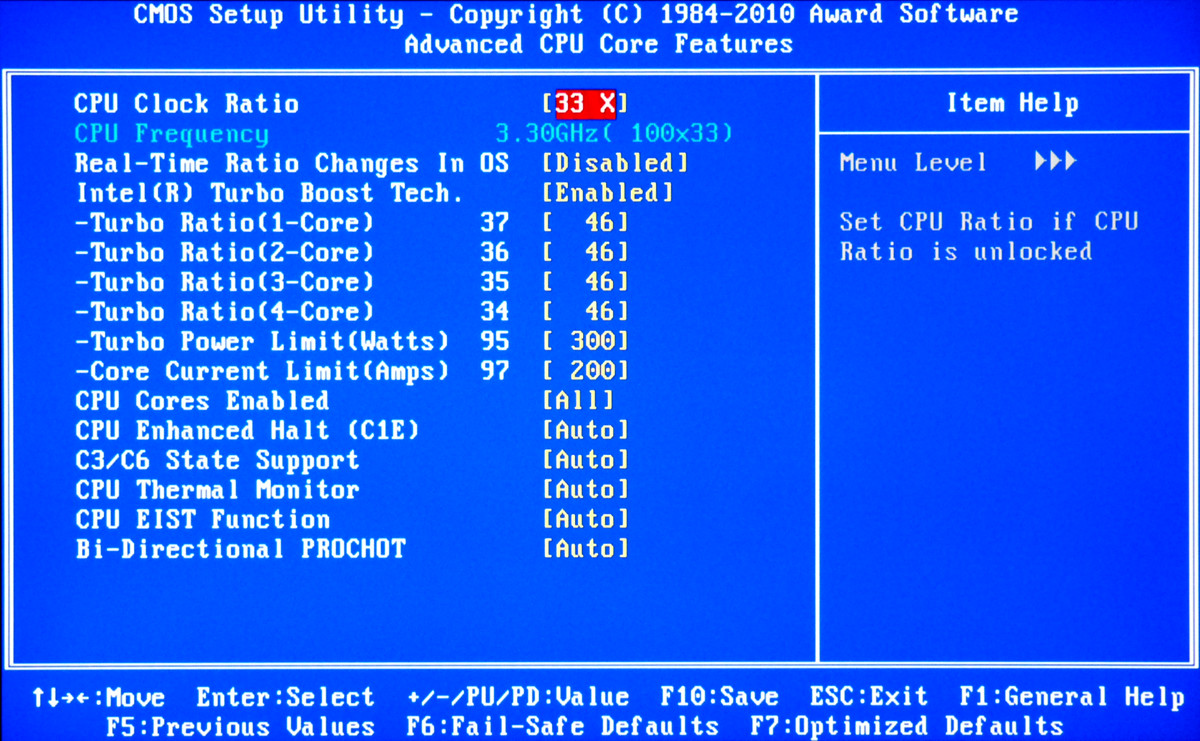

„Advanced CPU Core Features“ Menü
Die Spannungswerte werden leider nicht bei den jeweiligen Einstellungen angezeigt.

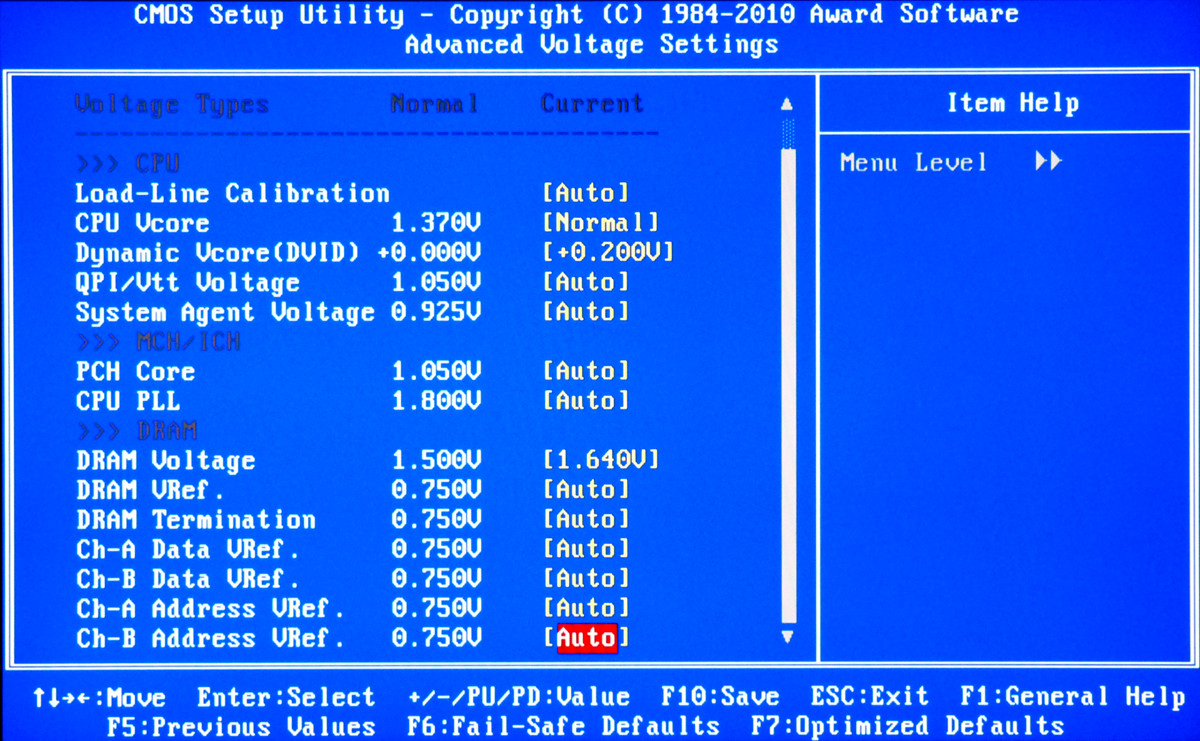

„Advanced Voltage Settings“ Menü
Eine Lüftersteuerung gibt es nur für den CPU-Lüfter, daher verzichten wir auf einen Screenshot.
Die Speichereinstellungen sind genauso umfangreich, wie wir es von High-End-Boards gewohnt sind.

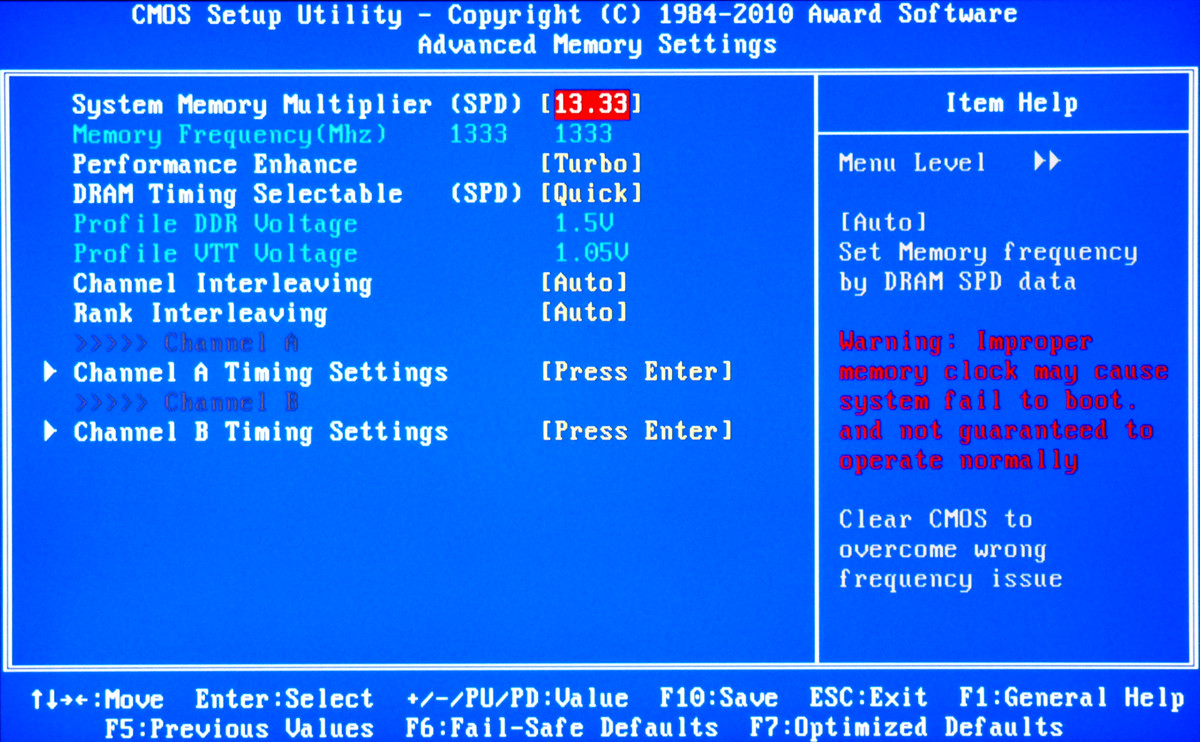

RAM Einstellungen des Gigabyte P67A-UD5 – Teil 1

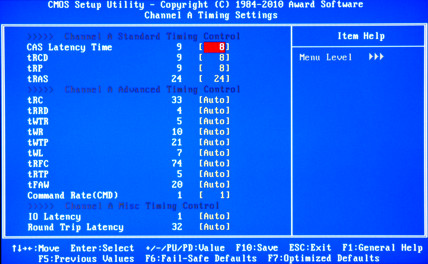

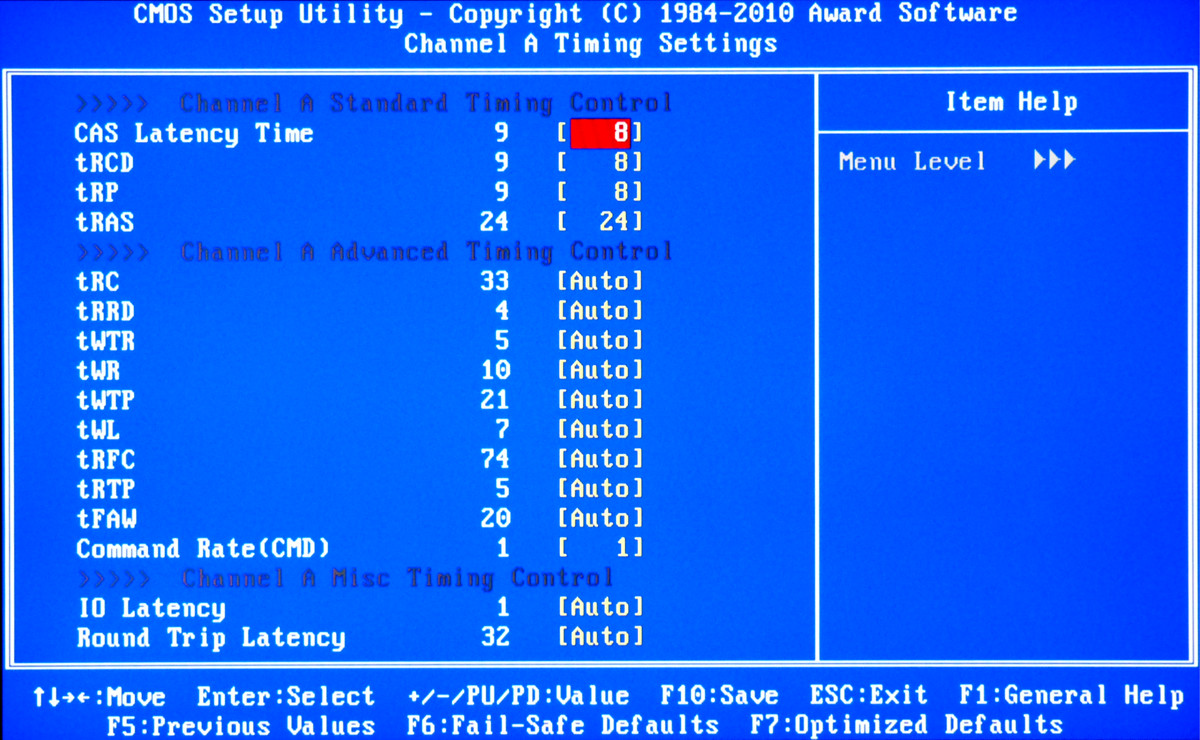

RAM Einstellungen des Gigabyte P67A-UD5 – Teil 2
Außerdem gibt es wieder acht Profile zum Speichern von BIOS-Einstellungen und die Möglichkeit, diese auf einen externen Datenträger abzulegen.
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
| CPU Offset Voltage | -0.320 bis +0.960 Volt in 0.005V-Schritten |
| DDR3 Voltage | 0.900 – 2.60 Volt in 0.020V-Schritten |
| QPI/Vtt Voltage | 0.800 – 1.700 Volt in 0.020V-Schritten |
| System Agent Voltage | 0.655 – 1.305 Volt in 0.010V-Schritten |
| CPU PLL Voltage | 1.520 – 2.520 Volt in 0.020V-Schritten |
| PCH Voltage | 0.840 – 1.940 Volt in 0.020V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
| Referenz-/PCIe-Takt | 80 – 200 MHz |
| Speichertakt | DDR3-800 bis 2133 |
