Gigabyte GA-Z68X-UD7-B3 - Seite 4

Ausstattung

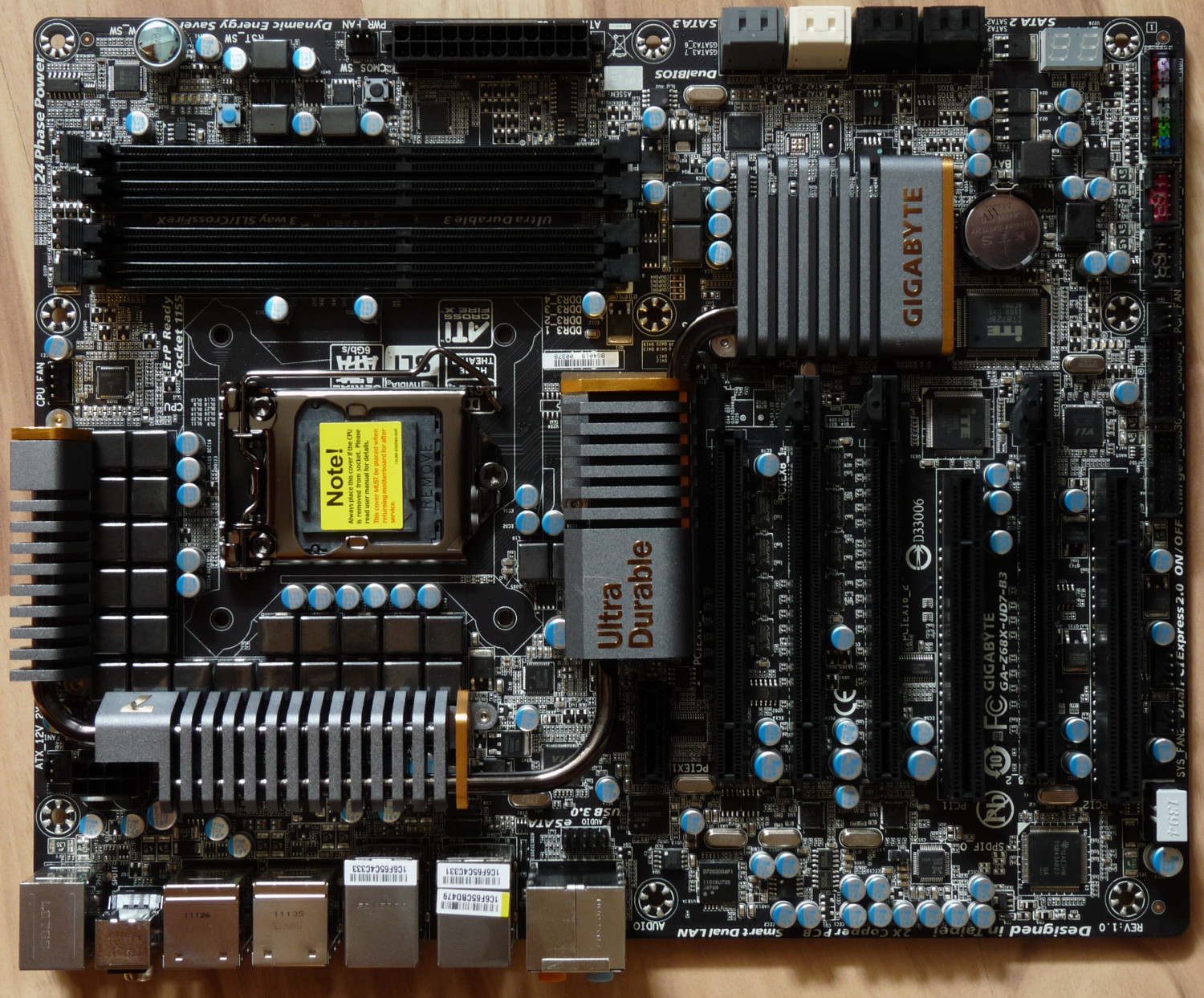

Die großen Kühler sind ein wahrer Blickfang auf dem Gigabyte Z68X-UD7-B3. Die komplett schwarze Einfärbung der Steckplätze und Anschlüsse ist Geschmackssache, viele unserer Leser mögen es, somit scheint Gigabyte den richtigen Weg zu gehen. Wie beschrieben gibt es vier PCIe x16 Slots mit insgesamt 32 Lanes. Der erste und dritte Slot von oben sind mit 16 Lanes angebunden, die sie jeweils mit dem darunterliegenden Slot teilen können. Außerdem gibt es noch einen PCIe x1 Slot und zwei PCI-Slots.

Für Festplatten und andere Laufwerke werden durch den Intel Z68 Chipsatz vier SATA 3 Gbit/s- und zwei 6 Gbit/s-Ports bereit gestellt. Ein Marvell 88SE9128 Controller sorgt für zwei weitere SATA 6 Gbit/s-Ports, der zweite Marvell 88SE9128 Controller befeuert die eSATA-Kanäle mit jeweils bis zu 6 Gbit/s. Neben den beiden Headern für jeweils zwei USB 3.0-Ports gibt es noch zwei USB 2.0-Header für jeweils zwei Ports und einen FireWire-Header.

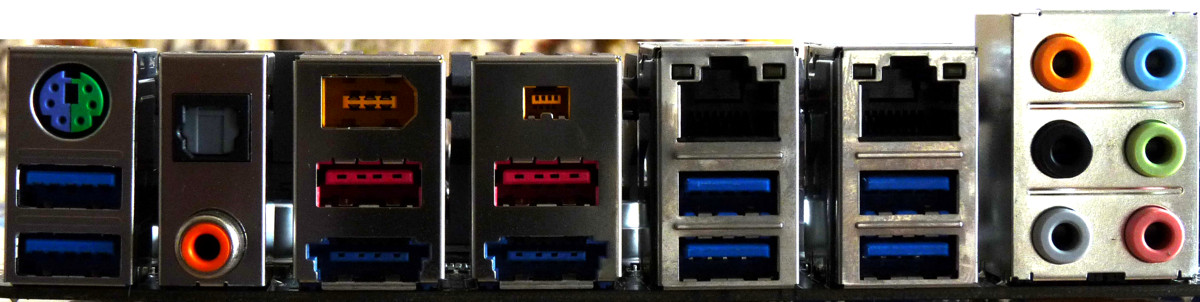

Das ATX-Panel verfügt über einen PS2-, zwei USB 2.0-, zwei USB 2.0/eSATA-Combo- und sechs USB 3.0-Ports, zwei FireWire- und zwei Gigabit-LAN-Anschlüsse. Auf die Videoausgabe verzichtet Gigabyte trotz des Z68 Chipsatzes, somit stehen keinerlei Features der Sandy Bridge Grafik bereit. Der Sound kann über sechs analoge Klinkenstecker abgegriffen werden. Digital ist ein optischer und ein coaxialer Anschluss vorhanden.
Für Lüfter stehen zwei 4-polige und vier 3-polige Anschlüsse bereit.
