Gigabyte GA-Z68X-UD7-B3 - Seite 5

BIOS

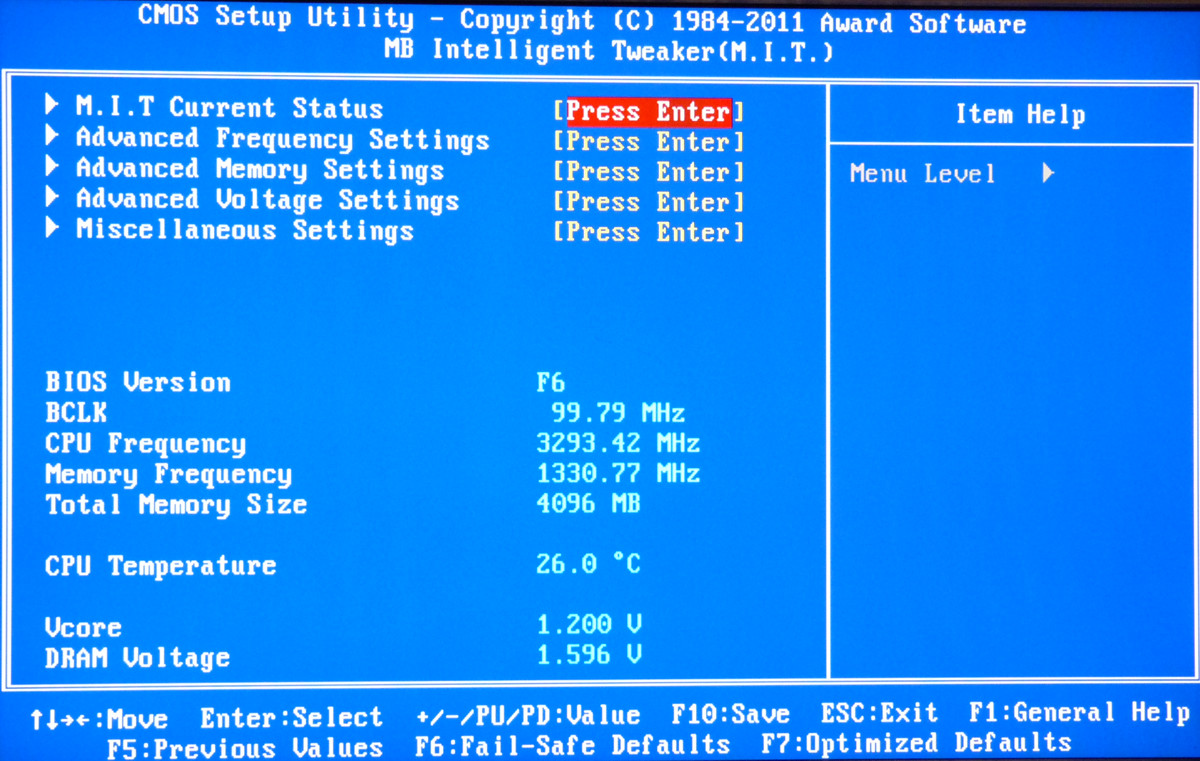

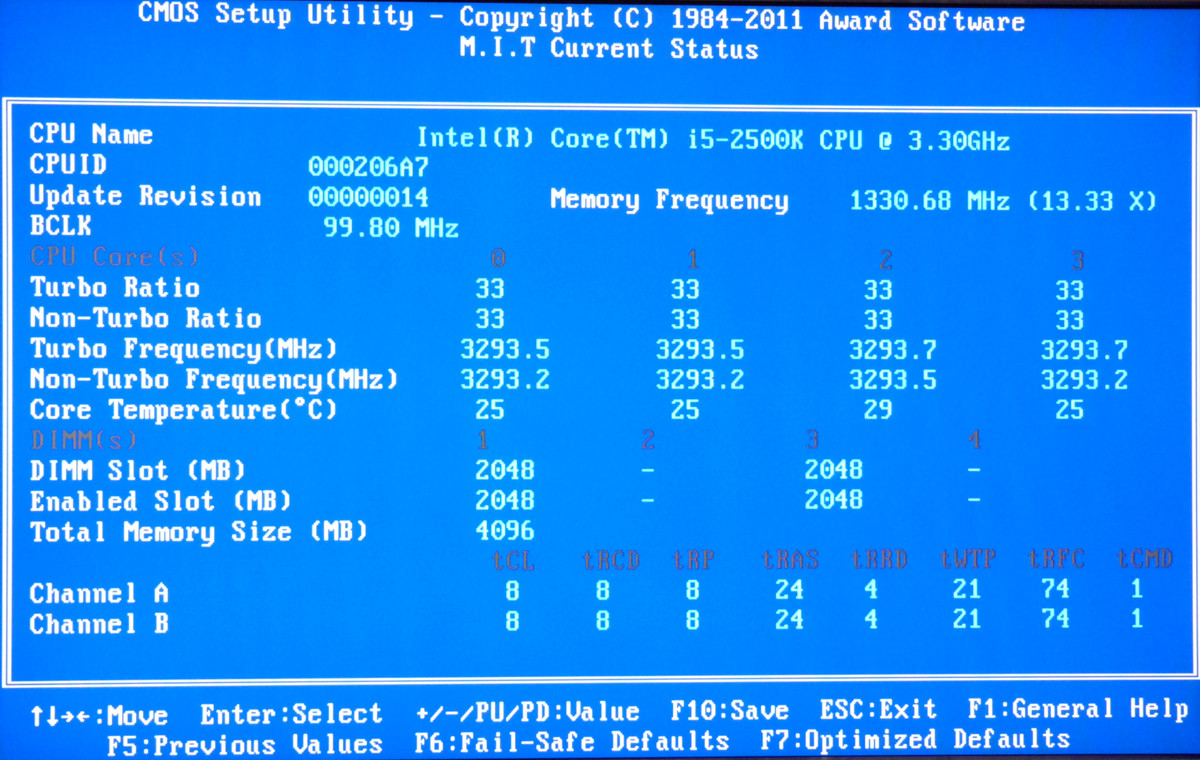

Das BIOS des GA-Z68X-UD7-B3 präsentiert sich als typisches Award BIOS im Gigabyte-Design. Somit stehen alle leistungsrelevanten Punkte im „MB Intelligent Tweaker“ Menü. Dazu gehört auch eine kurze Übersicht. Insgesamt kann man sagen, dass es kaum Wünsche offen lässt und wir daher
die Screenshots sprechen lassen.

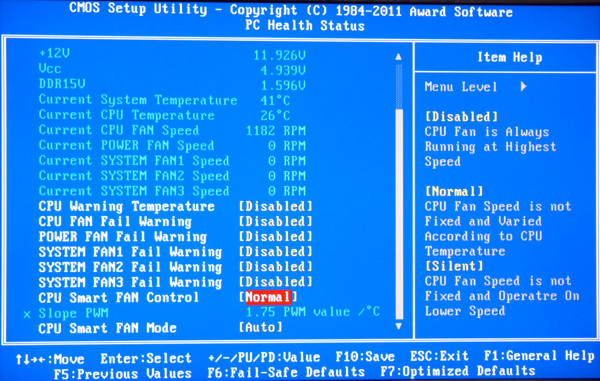

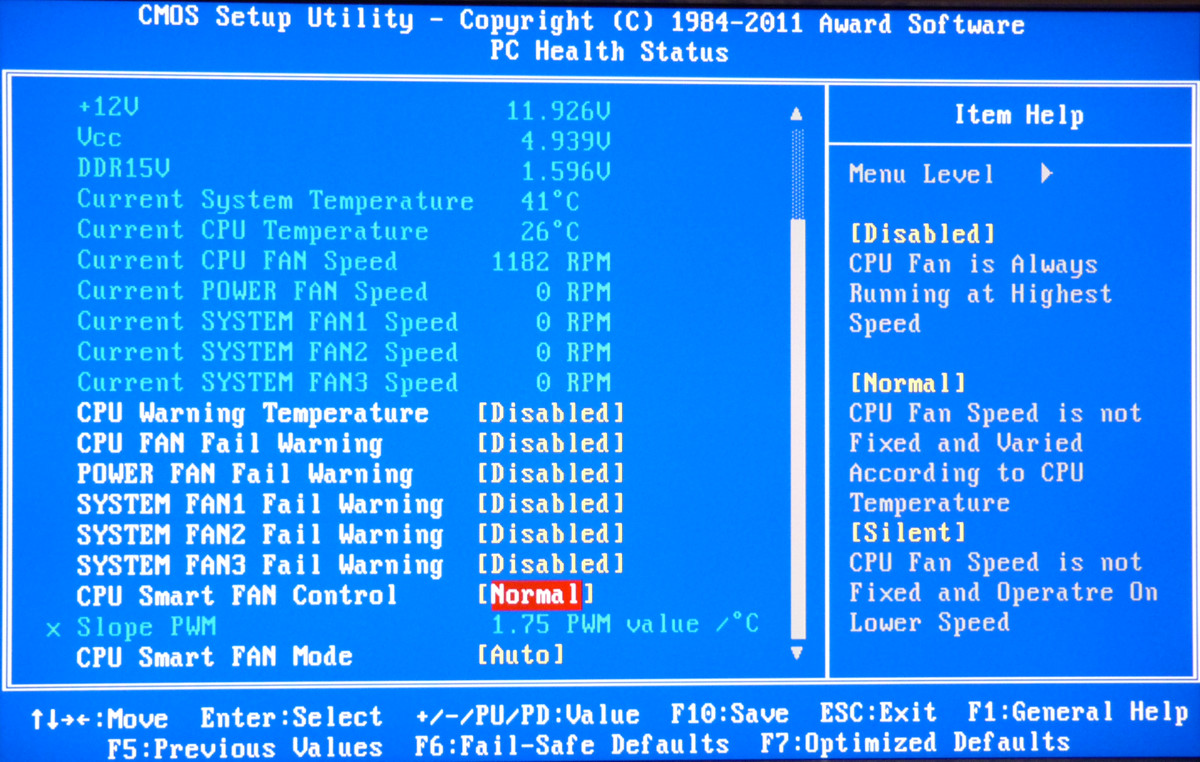

Die Lüftersteuerung ist auf den CPU-Lüfter begrenzt.

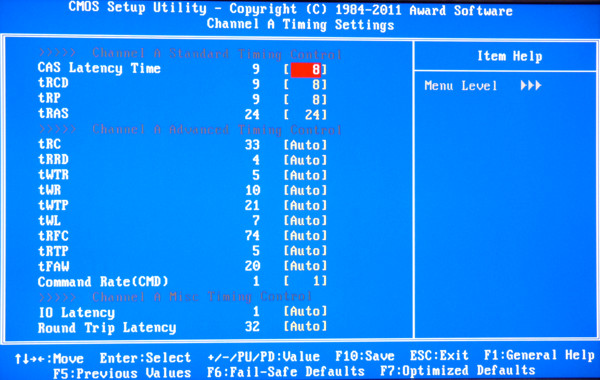

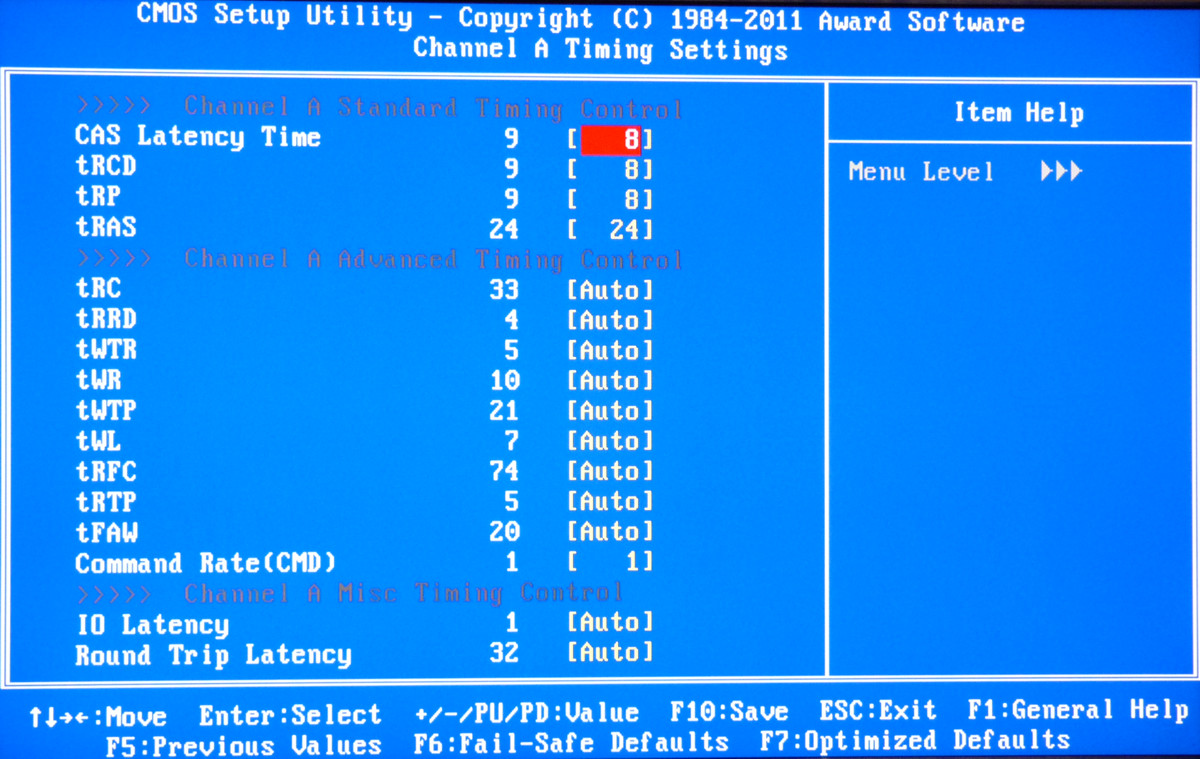

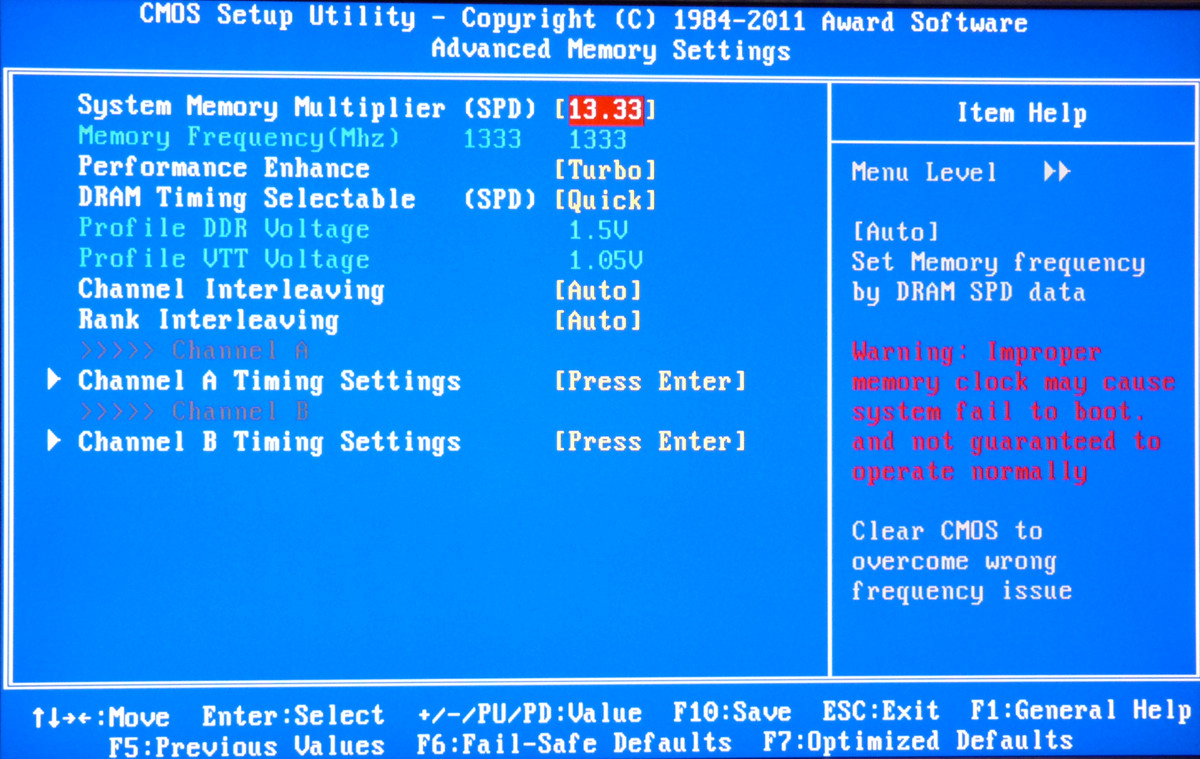

Die Speichereinstellungen sind für beide Kanäle getrennt wählbar, wobei die Parameter identisch sind.

Außerdem gibt es acht Profile zum Speichern der BIOS-Einstellungen. Auch ein Export auf einen Datenträger ist möglich.

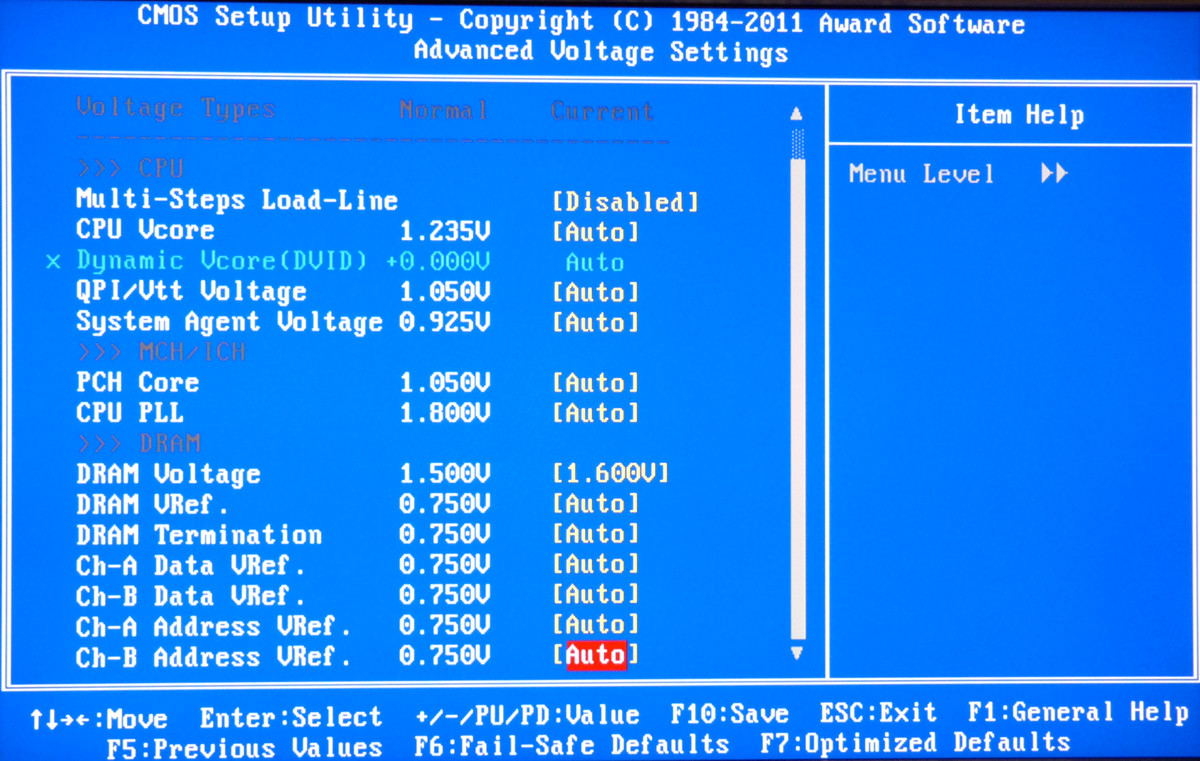

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage Offset	-0.200 – +1.200 Volt in 0.005V-Schritten
DDR3 Voltage	0.900 – 2.600 Volt in 0.020V-Schritten
QPI/Vtt Voltage	0.800 – 1.700 Volt in 0.020V-Schritten
System Agent Voltage	0.755 – 1.305 Volt in 0.025V-Schritten
CPU PLL Voltage	1.520 – 2.520 Volt in 0.020V-Schritten
PCH Voltage	0.840 – 1.940 Volt in 0.020V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenz-/PCIe-Takt	80 – 200 MHz
Speichertakt	DDR3-1066 bis 2133
