ASUS P8H77-M Pro - Seite 4

Allrounder: mATX-Mainboard für Ivy Bridge CPUs

Anzeige

BIOS

Wer einmal ein ASUS EFI BIOS gesehen hat, wird auch dieses auch beim P8H77-M Pro sofort wiedererkennen. Das BIOS ist UEFI 2.0 kompatibel und lässt sich sowohl mit Tastatur als auch mit der Maus bedienen.
Am Anfang begrüßt einen der EZ-Mode, der eine gute Übersicht bietet.

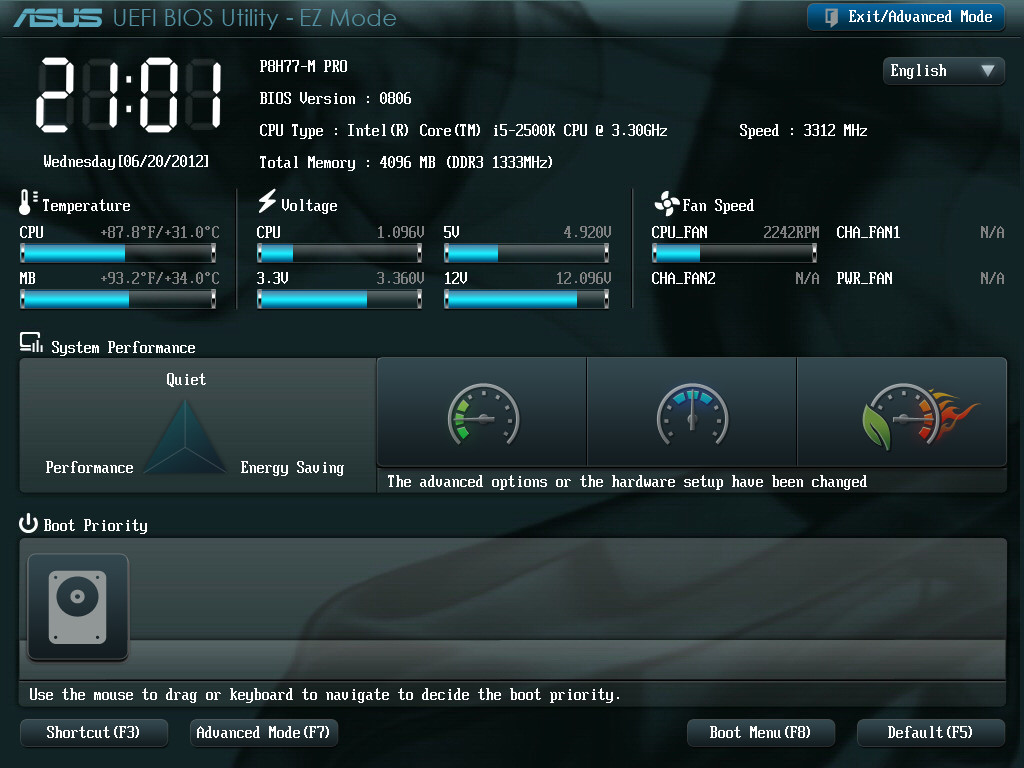

EZ Menü des ASUS P8H77-M Pro

Deutlich mehr Funktionalität bietet der Advanced Mode, unter dem auch der Menüpunkt AI Tweaker zu finden ist. Hier sind alle übertaktungsrelevanten Einstellungen zu finden. Bedingt durch den Chipsatz kann die CPU praktisch nicht übertaktet werden, lediglich der Takt der integrierten Grafikeinheit ist variabel.

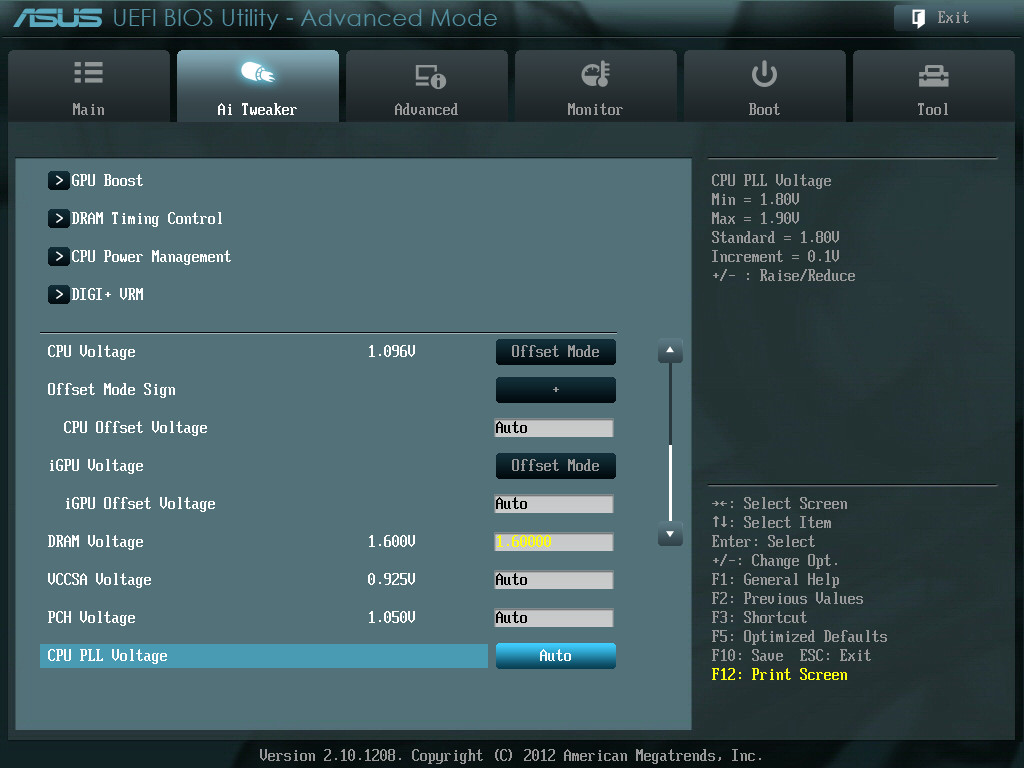

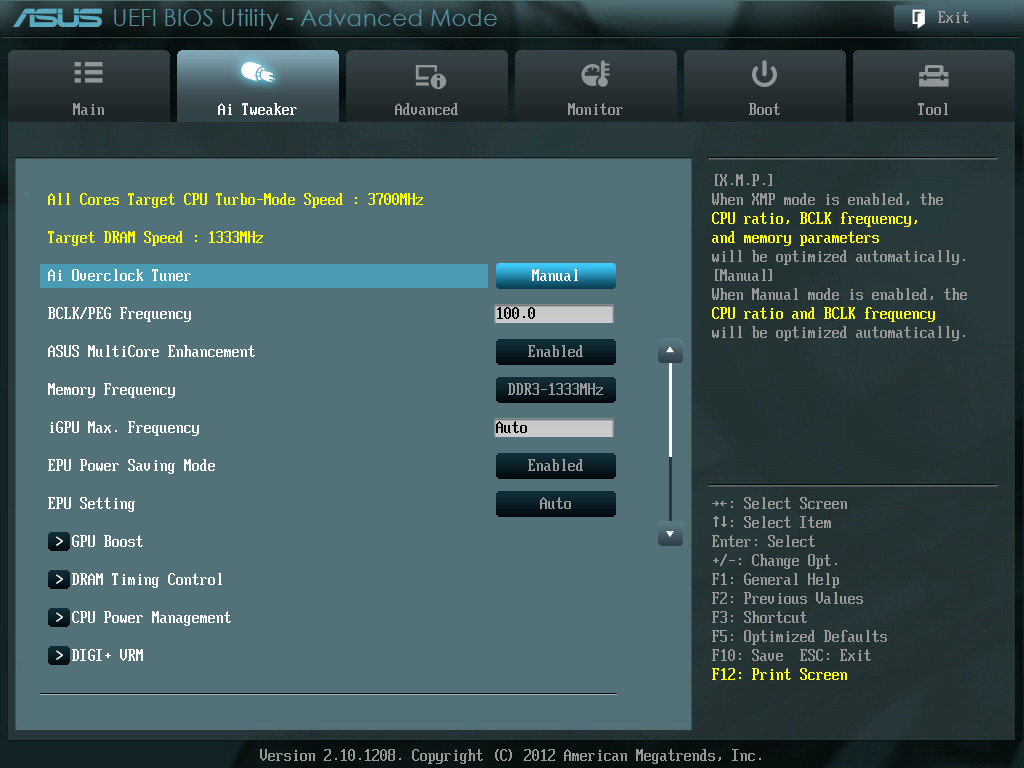

AI Tweaker Menü des ASUS P8H77-M Pro

Dennoch verfügt das Board über einige Einstellungen, um die Spannungsversorgung nach den eigenen Wünschen anzupassen.

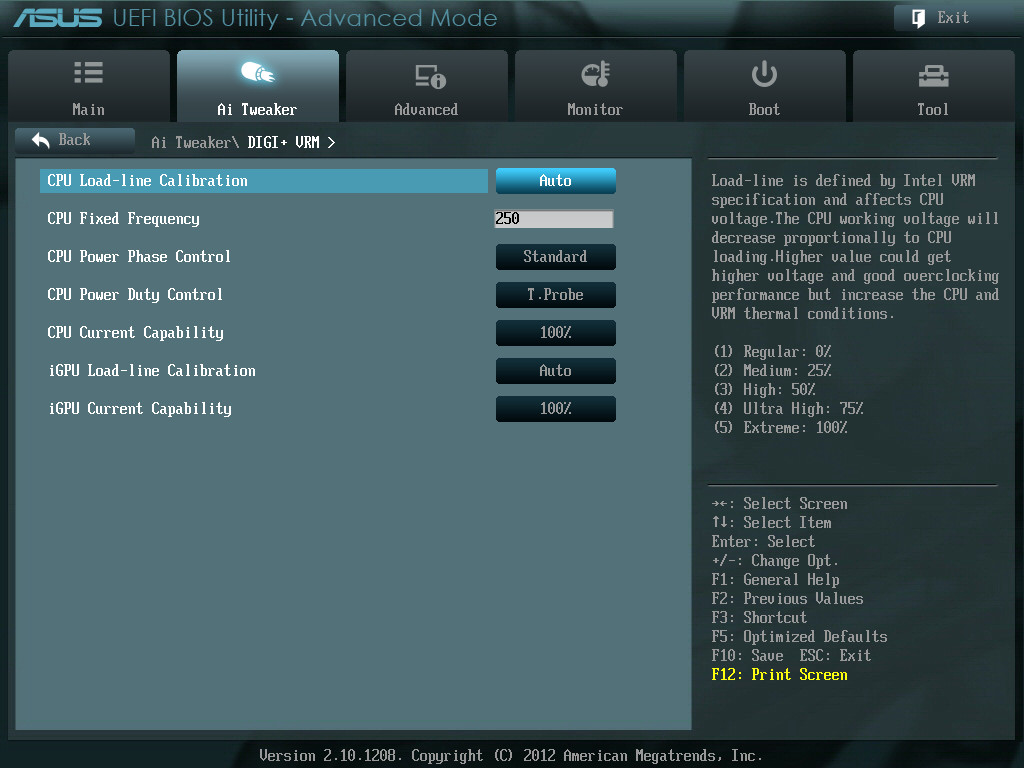

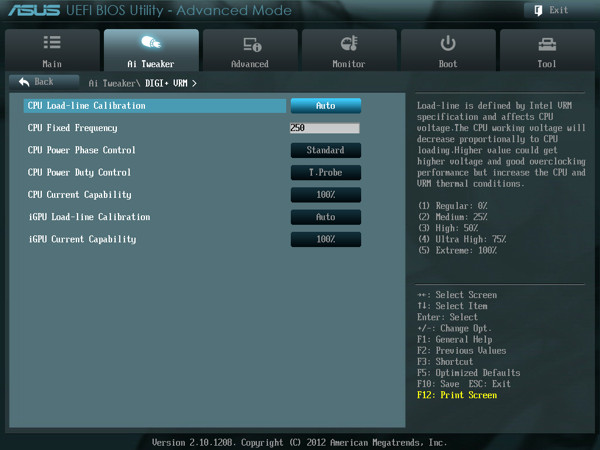

DIGI+ Power Control des P8H77-M Pro

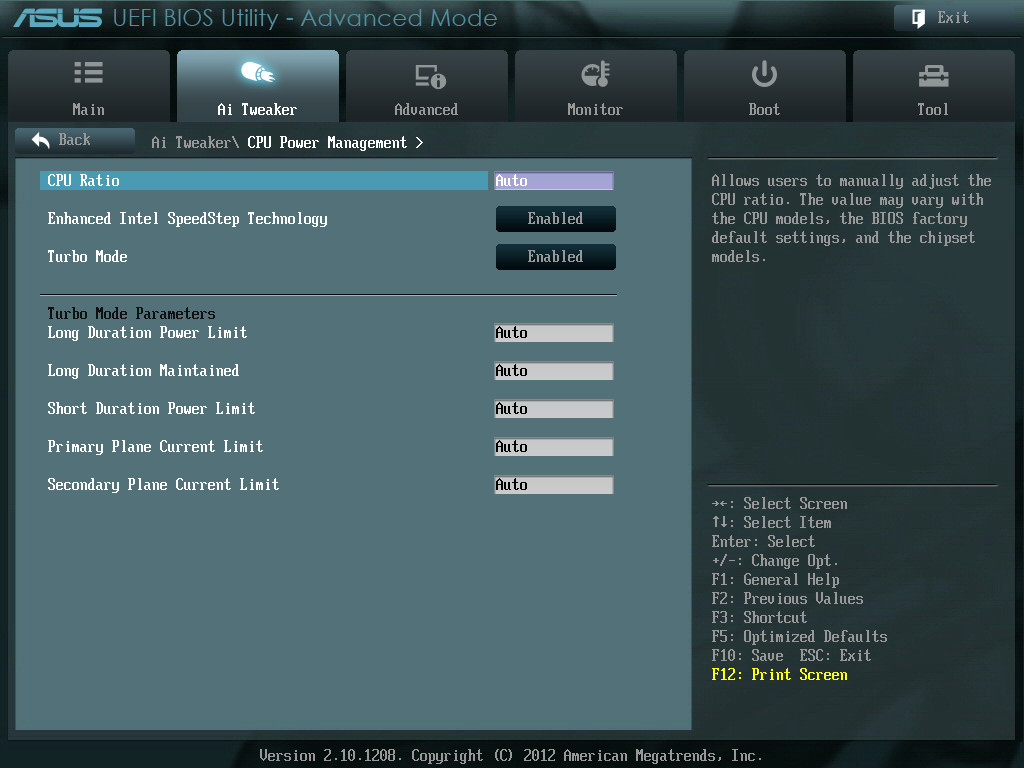

CPU Powermanagement des P8H77-M Pro

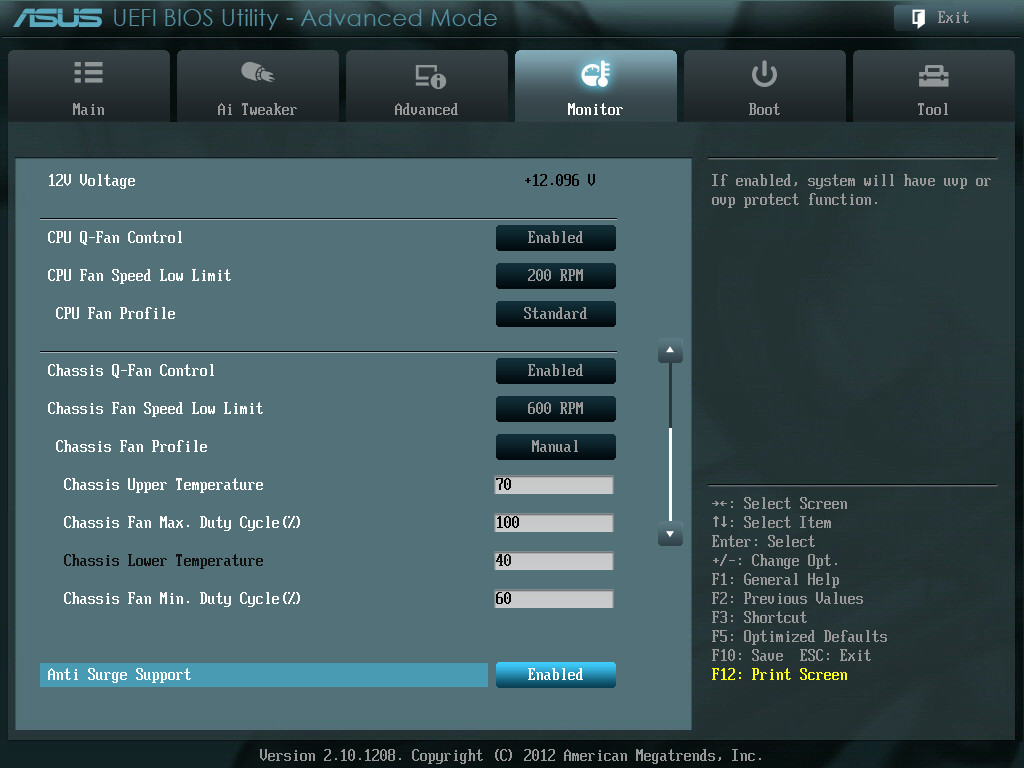

Die Lüftersteuerung ist aufgrund der nur wenigen Lüfteranschlüsse auch dementsprechend übersichtlich, lässt dafür aber kaum Wünsche offen.


Lüftersteuerung des ASUS P8H77-M Pro

Die Speichereinstellungen dürften für viele Nutzer fast zu viel des Guten sein, hier fehlt es an nichts.

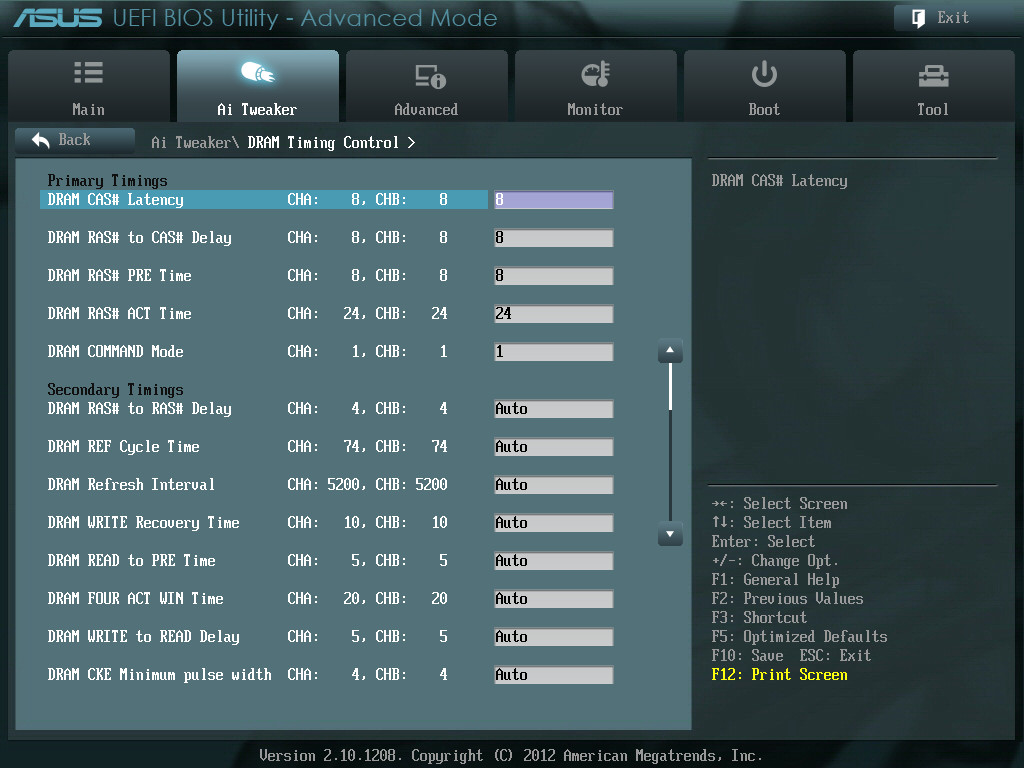

Speichereinstellungen des ASUS P8H77-M Pro – Teil 1

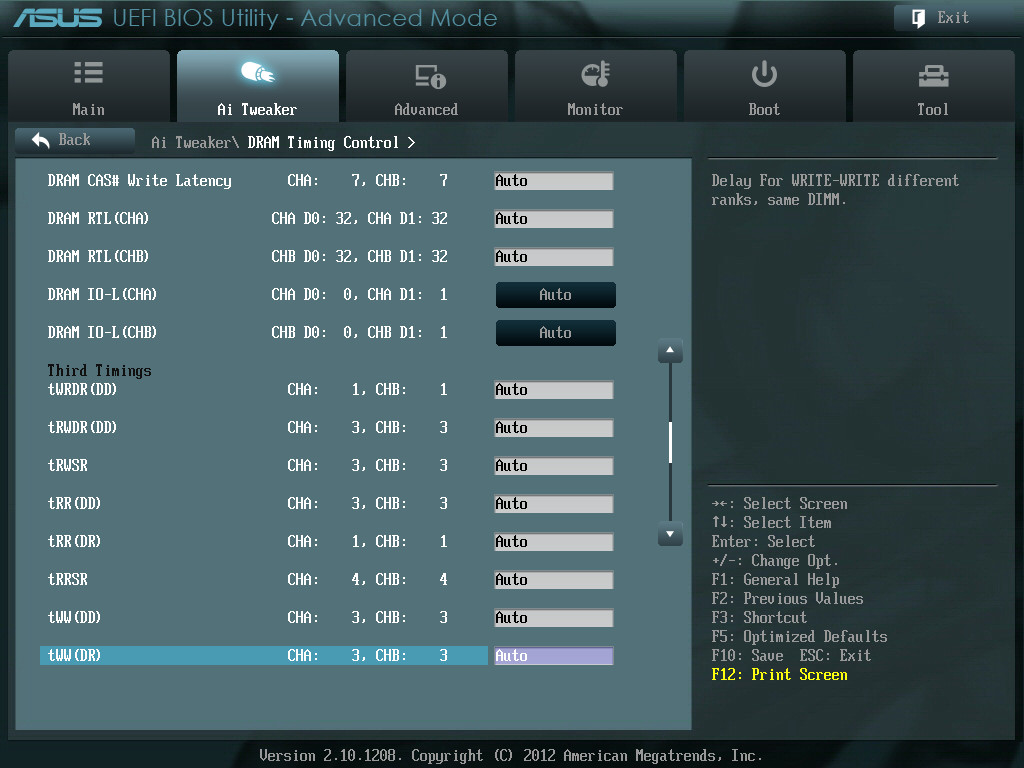

Speichereinstellungen des ASUS P8H77-M Pro – Teil 2

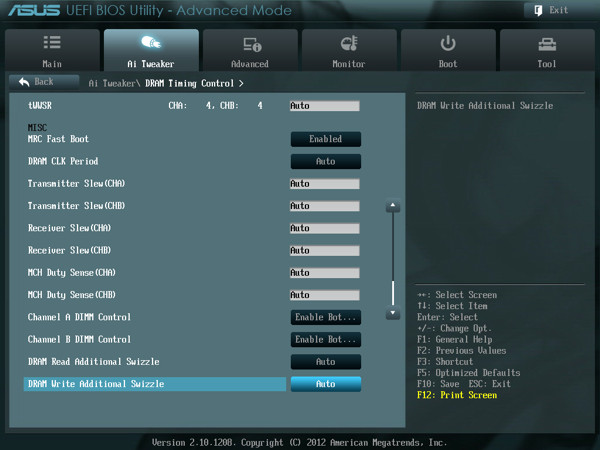

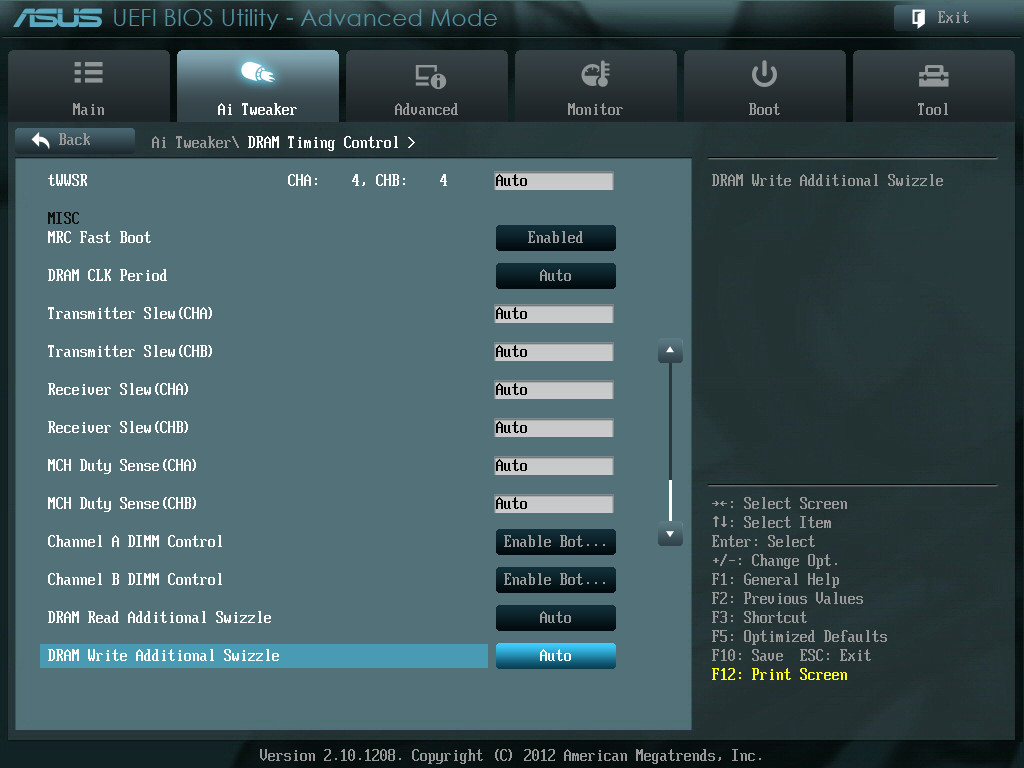

Speichereinstellungen des ASUS P8H77-M Pro – Teil 3

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU VCore Offset -0.635 bis + 0.635 Volt in 0.005V-Schritten
iGPU Voltage Offset -0.635 bis + 0.635 Volt in 0.005V-Schritten
CPU VCCSA Voltage 0.610 – 1.560 Volt in 0.005V-Schritten
CPU PLL Voltage 1.800 – 1.900 Volt in 0.100V-Schritten
PCH 1.05V Voltage 0.735 – 1.685 Volt in 0.005V-Schritten
DDR3 Voltage 1.185 – 2.135 Volt in 0.005V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenz-Takt 80 – 300 MHz
Speichertakt DDR3-800 bis -2400

Marc Kaiser

Redakteur
