Scythe Katana 4 - Seite 3

Verarbeitung & Lüfter

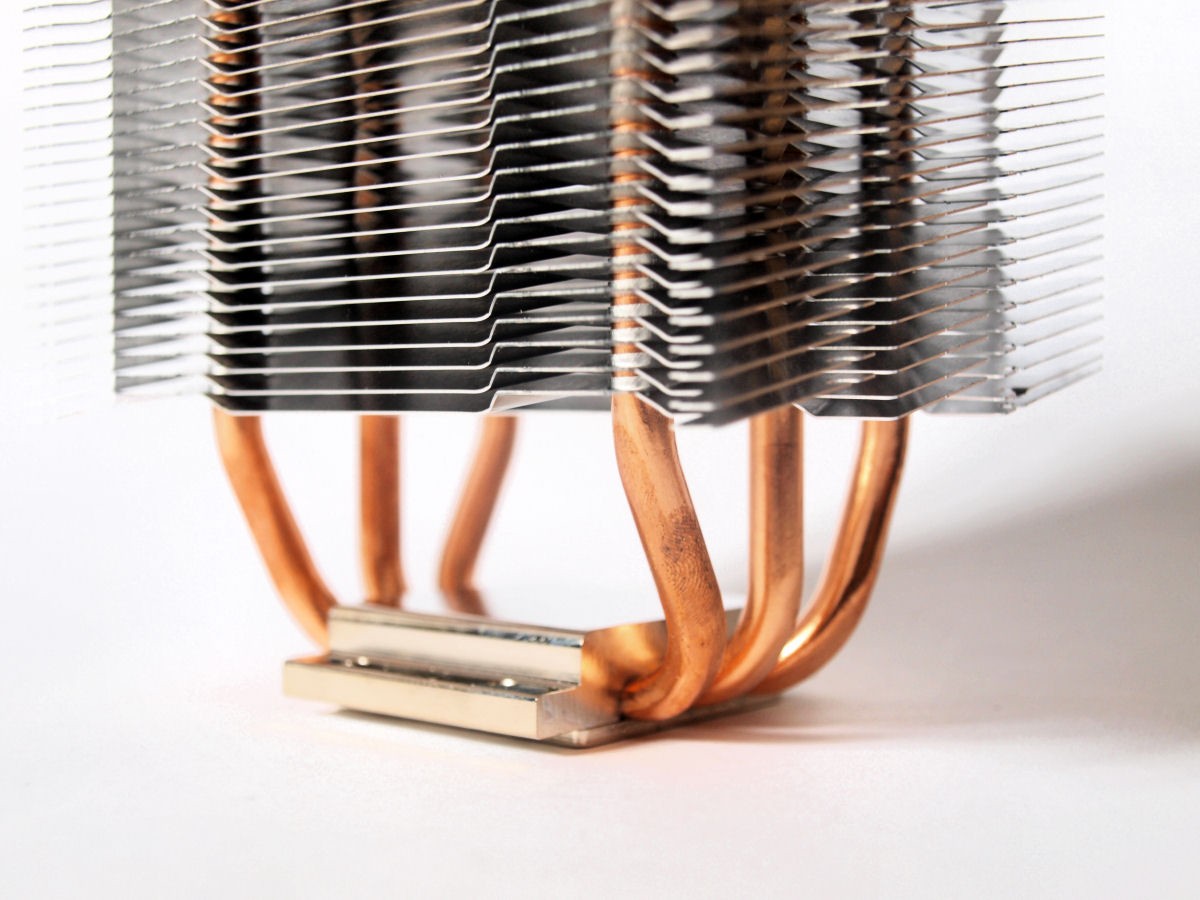

Der Scythe Katana 4 besteht aus einer Bodenplatte, drei Kupfer-Heatpipes mit 6 mm Durchmesser und 42 Aluminiumlamellen.

Der Aufbau

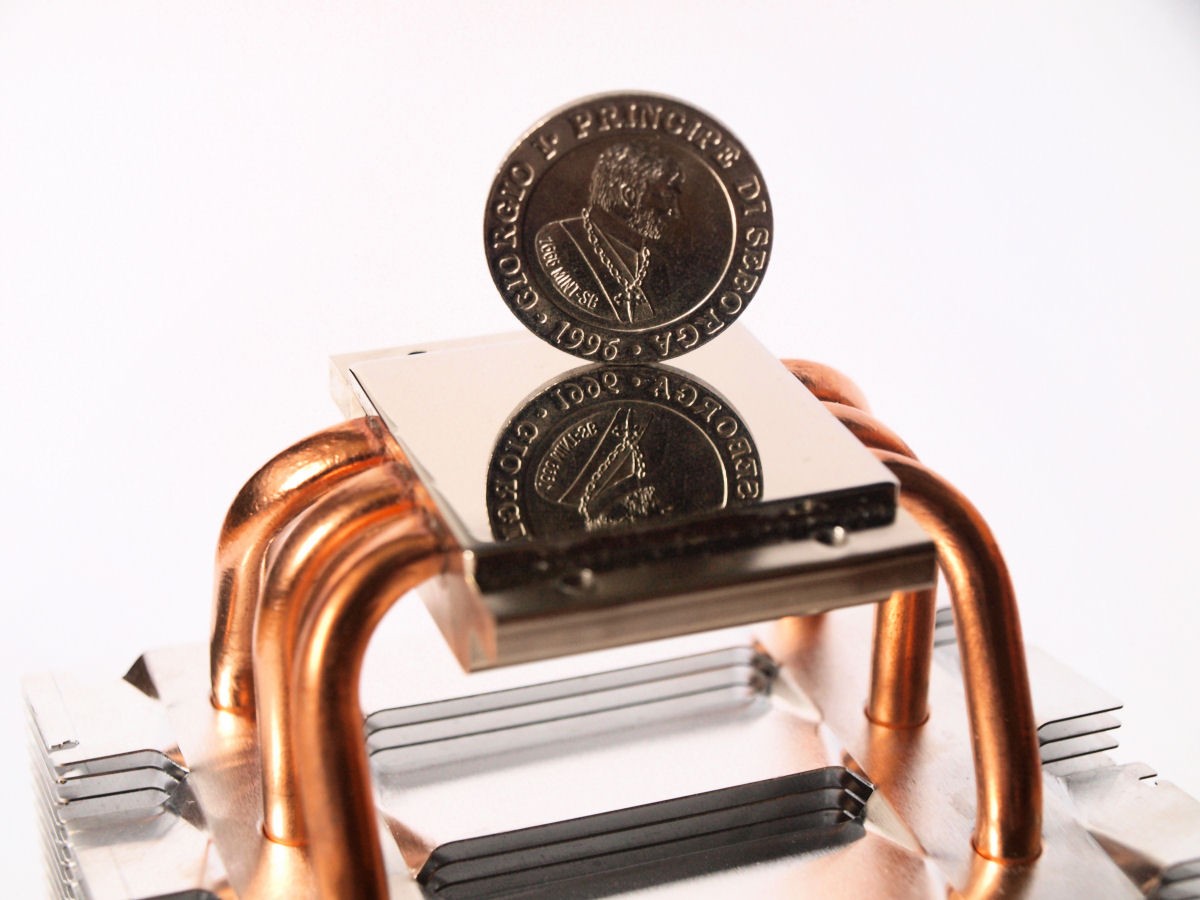

Einzig die Bodenplatte ist beim Katana 4 vernickelt und planpoliert.

Die Bodenplatte

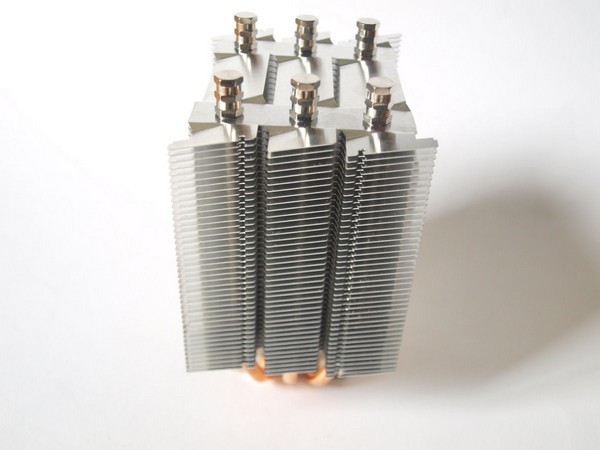

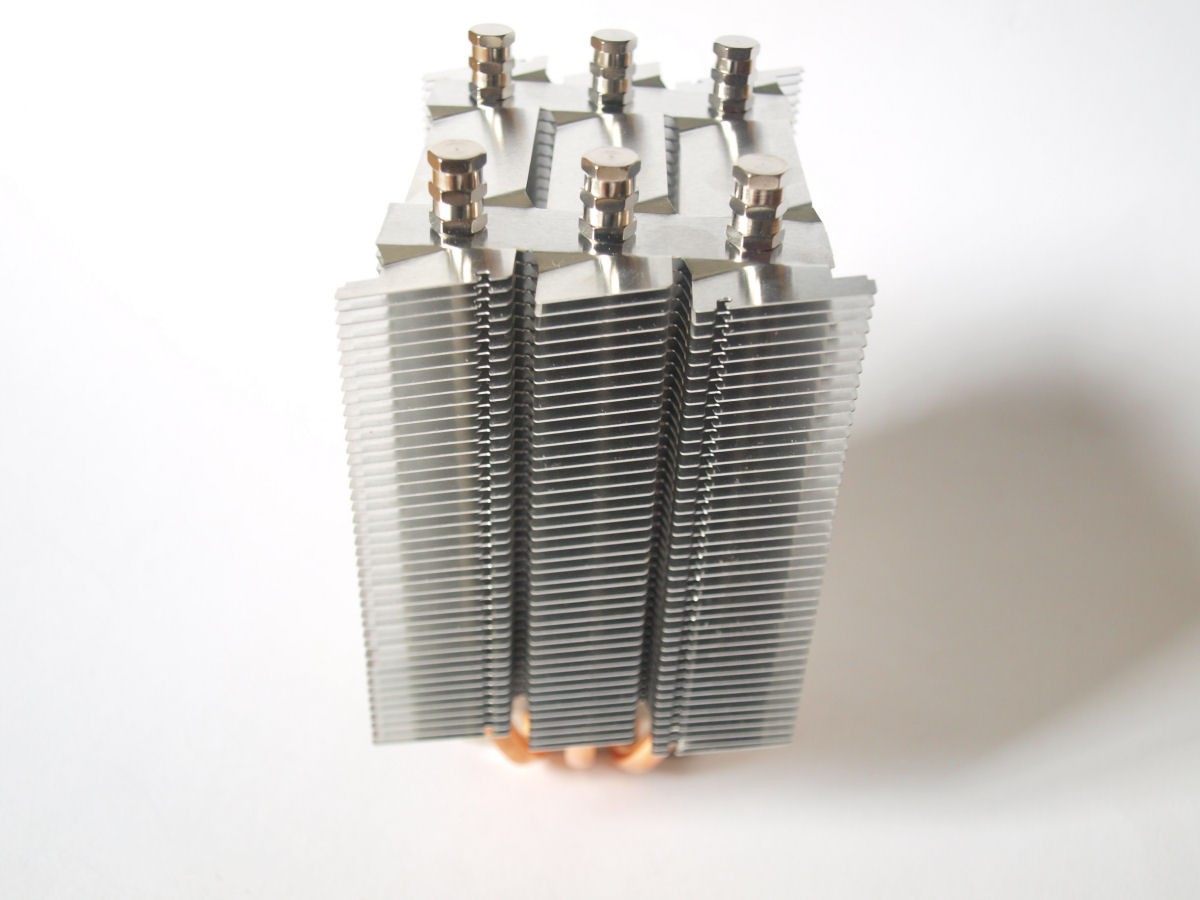

Betrachtet man den Katana 4 von der Seite, fällt auf, dass die Aluminiumlamellen im Vergleich zu den Heatpipes in einem leichten Winkel fixiert sind. Dies soll für einen verbesserten Luftstrom sorgen, da der Luftstrom in einem flacheren Winkel auf die Lamellen trifft.
Die Montage eines zweiten Lüfters ist möglich, wenn dies gewünscht sein sollte.

Das Lamellendesign

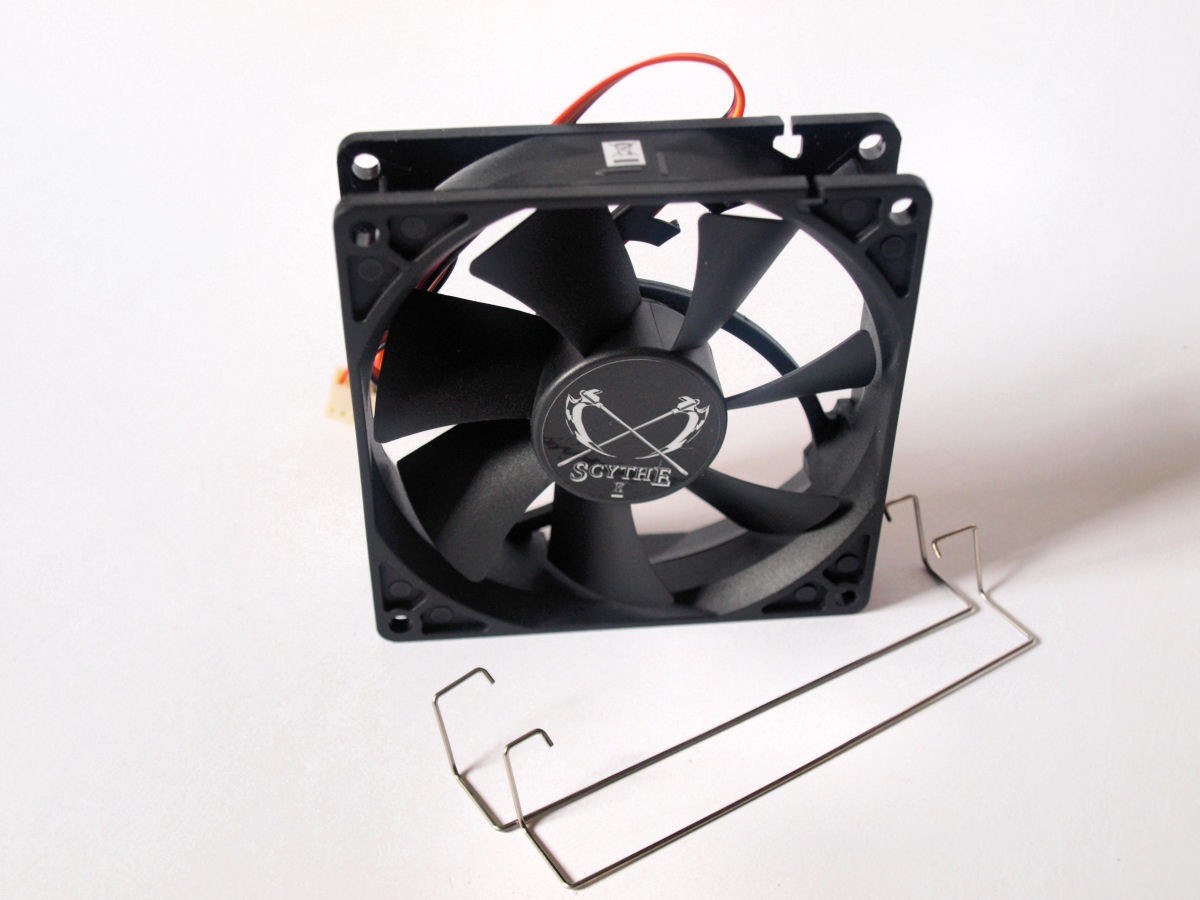

Fixiert wird der Lüfter einfach mit zwei Metallklammern am Kühlkörper. Strom bezieht der vormontierte Lüfter über einen PWM-Anschluss vom Mainboard.

Der Lüfter

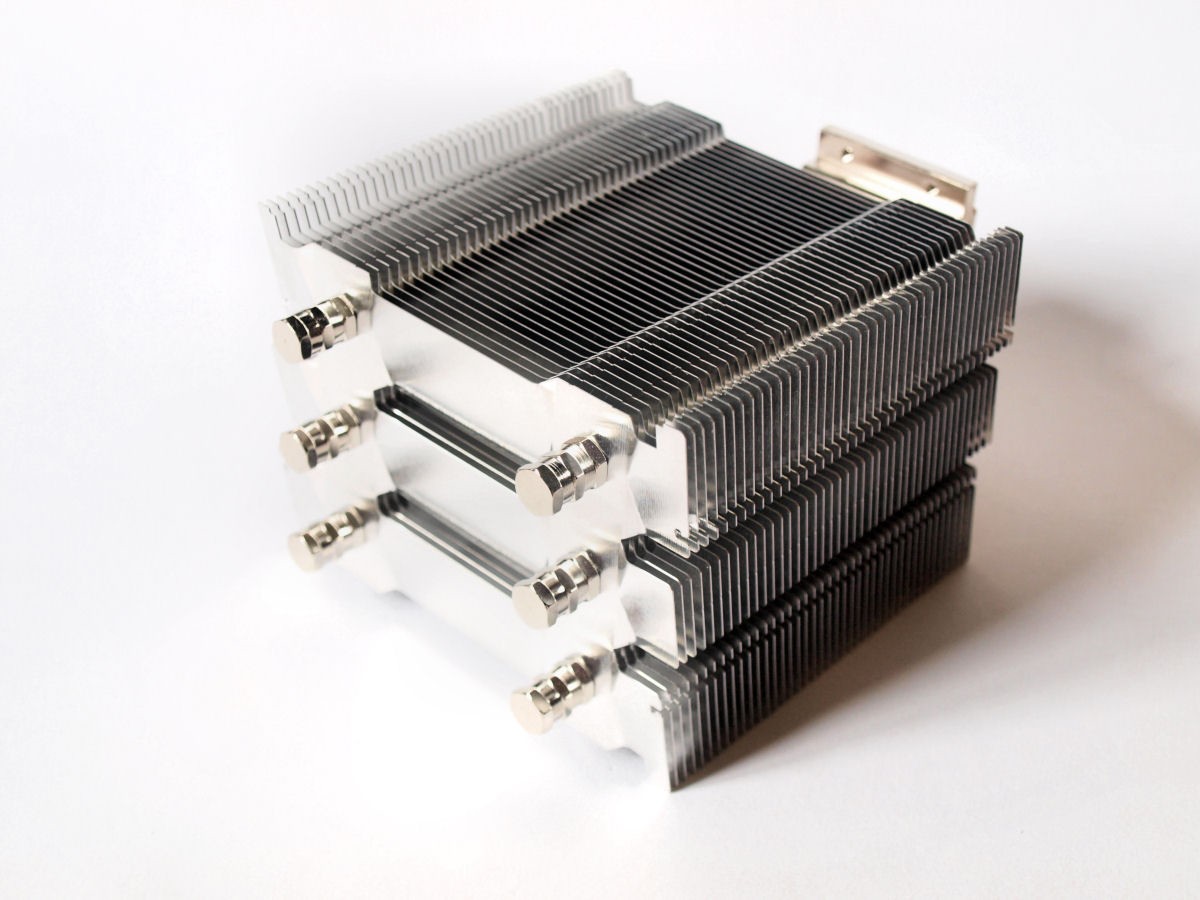

Scythe verzichtet an der Oberseite auf eine separate Abdeckung und schließt den Katana 4 mit der letzten Heatpipe nach oben ab. Die drei Heatpipes sind durch Stahlkappen sauber abgeschlossen.

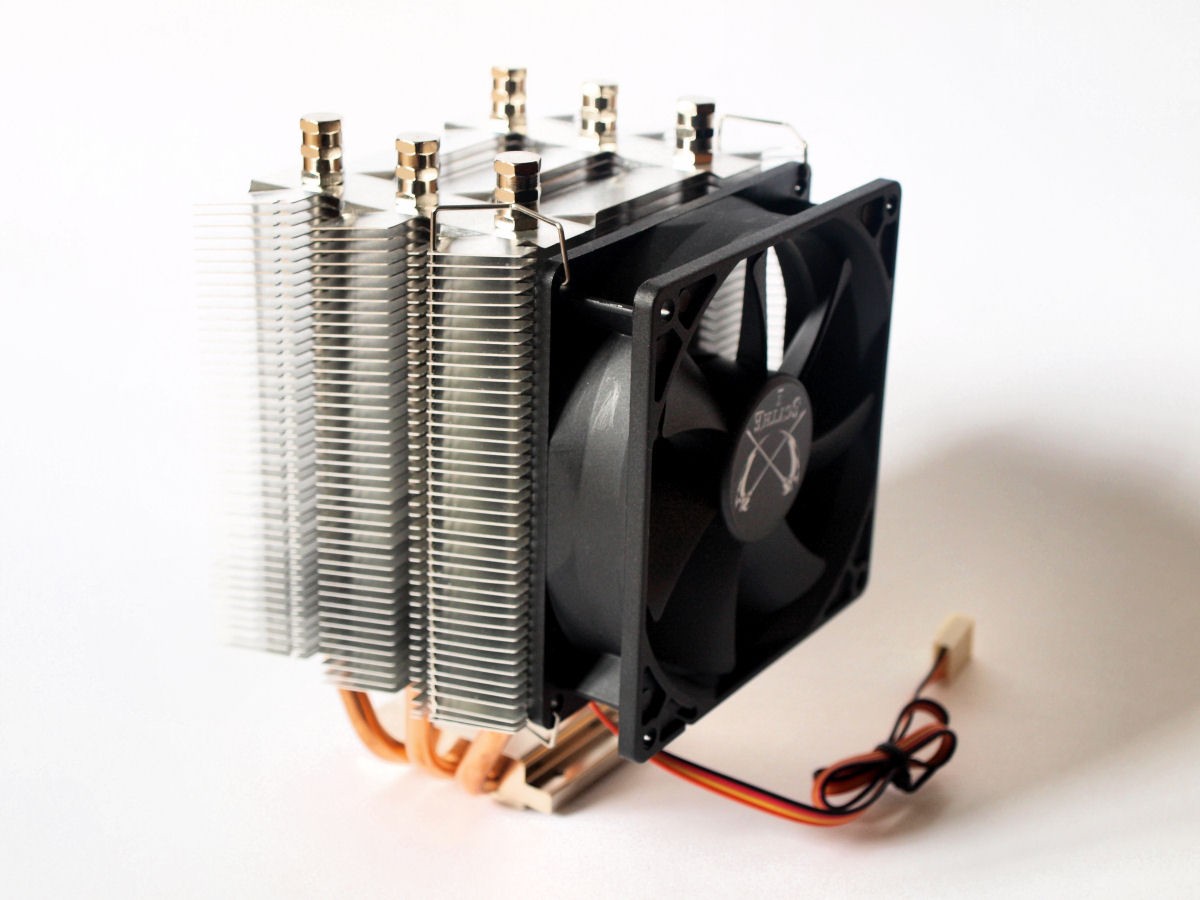

Der Kühler mit Abdeckung

Der Kühler
