Cooler Master HAF XB - Seite 4

Einbau

Der Mainboardschlitten ist im Cooler Master HAF XB nur mit vier Thumb-Screws befestigt und lässt sich vollständig aus dem Gehäuse entfernen. Der Einbau des Mainboards ist auch wegen dem kleinen Tool zum einfachen Anbringen der Abstandhalter so sehr leicht durchführbar. Der Schlitten wurde zudem deutlich kürzer gewählt als das eigentliche Gehäuse, wodurch das Herausnehmen nicht zu einem Geduldsspiel wird.

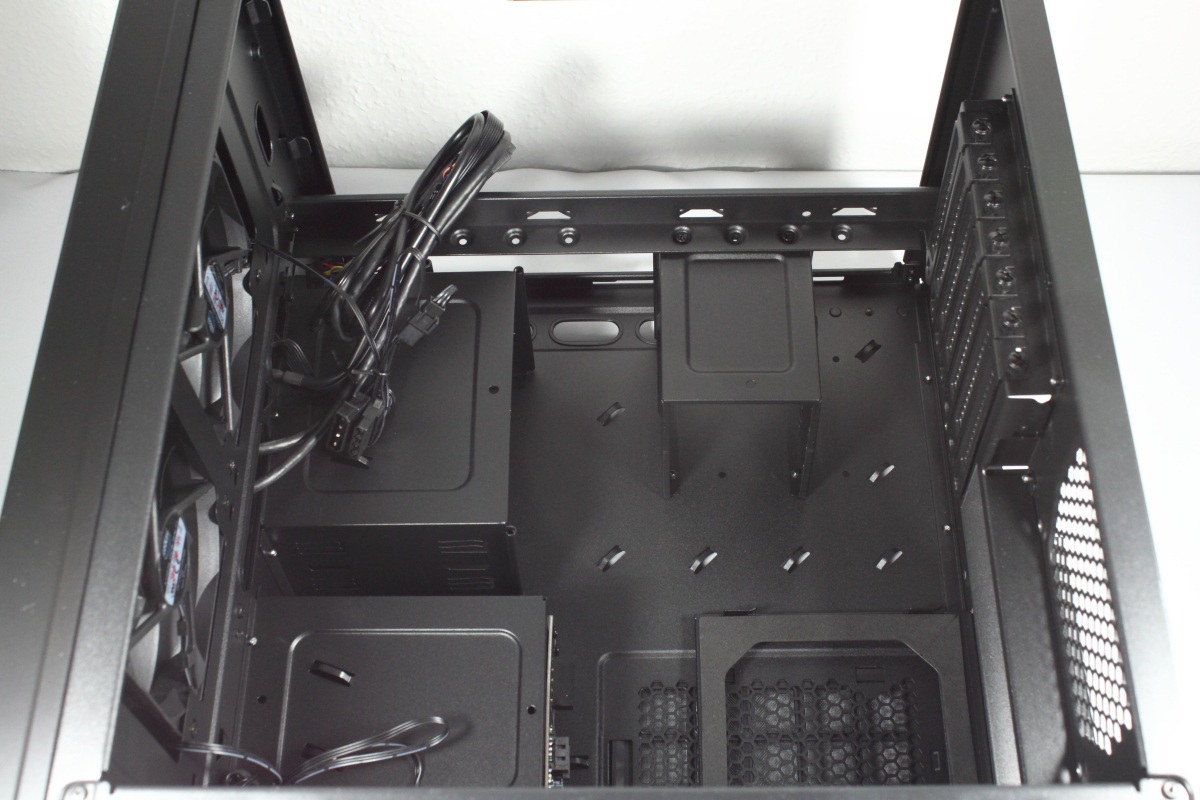

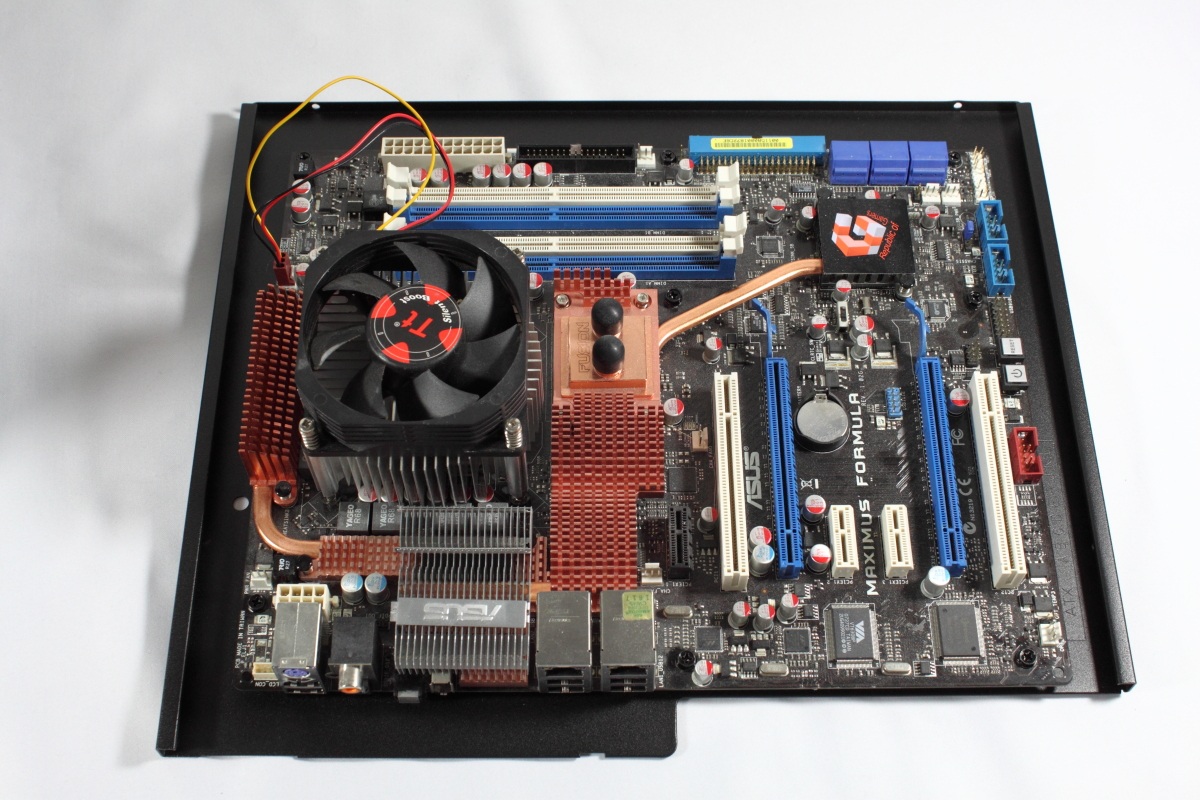

Gehäuse ohne Mainboardschlitten	Ausgebauter Mainboardschlitten

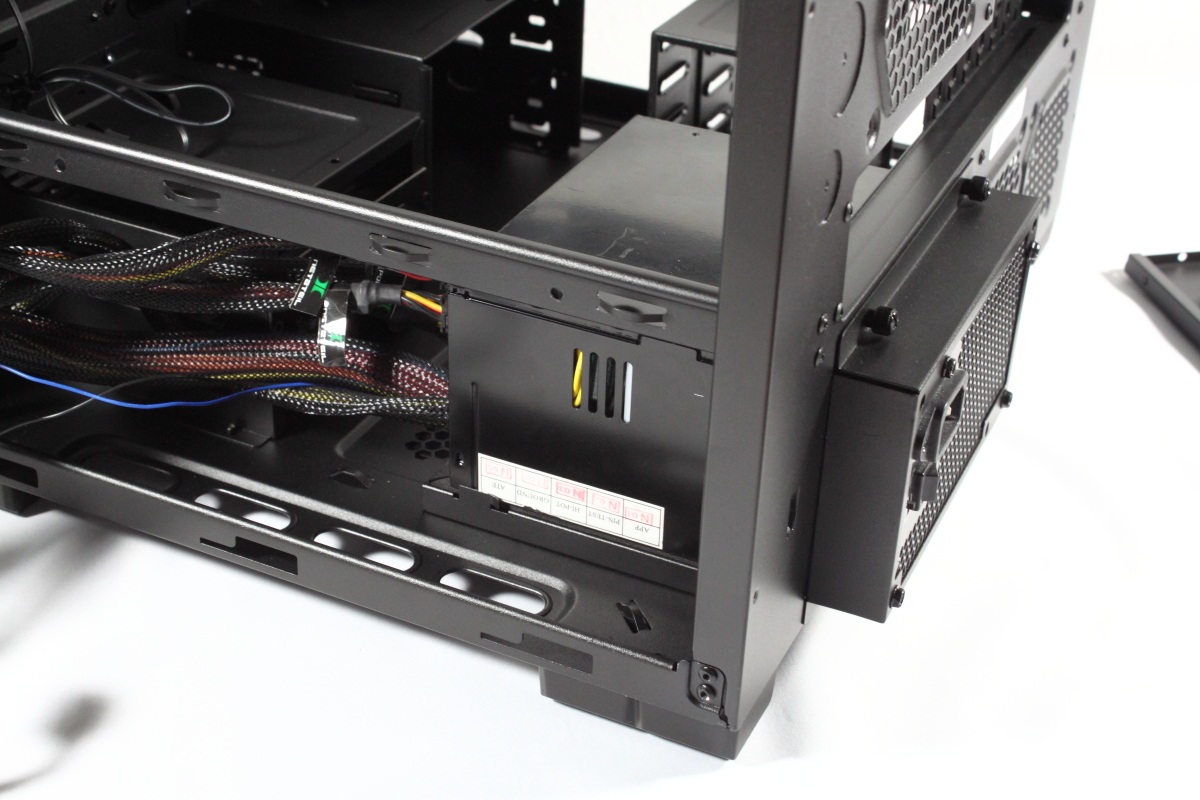

Im unteren Teil sollte das Netzteil zuerst verbaut und ein ungefährer Plan erstellt werden, wo welches Kabel langgeführt wird, um den Luftstrom möglichst wenig zu behindern. Das Netzteil wird wie schon angedeutet etwas nach hinten versetzt verbaut und hat so noch genug Freiraum, um die Kabel verlegen können. Auch das Hot-Swap-System lässt sich so noch problemlos mit Strom versorgen.

SSDs und 2,5″-Festplatten lassen sich auf der rechten Seite des unteren Teils verbauen. Der Käfig bietet insgesamt Platz für bis zu vier solcher Laufwerke. Verwendet werden dafür zwei Einbauschienen, mit denen die SSD zurück in den Käfig geschoben wird. Schrauben sind nicht notwendig.

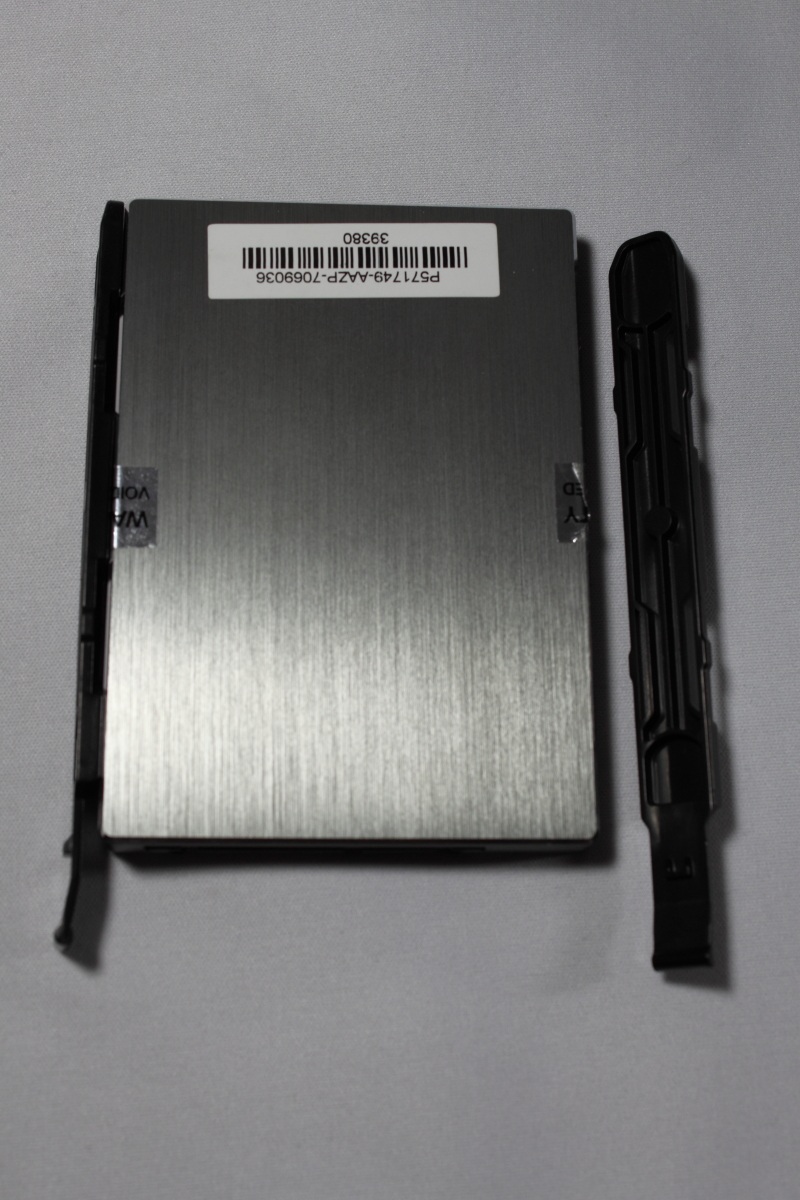

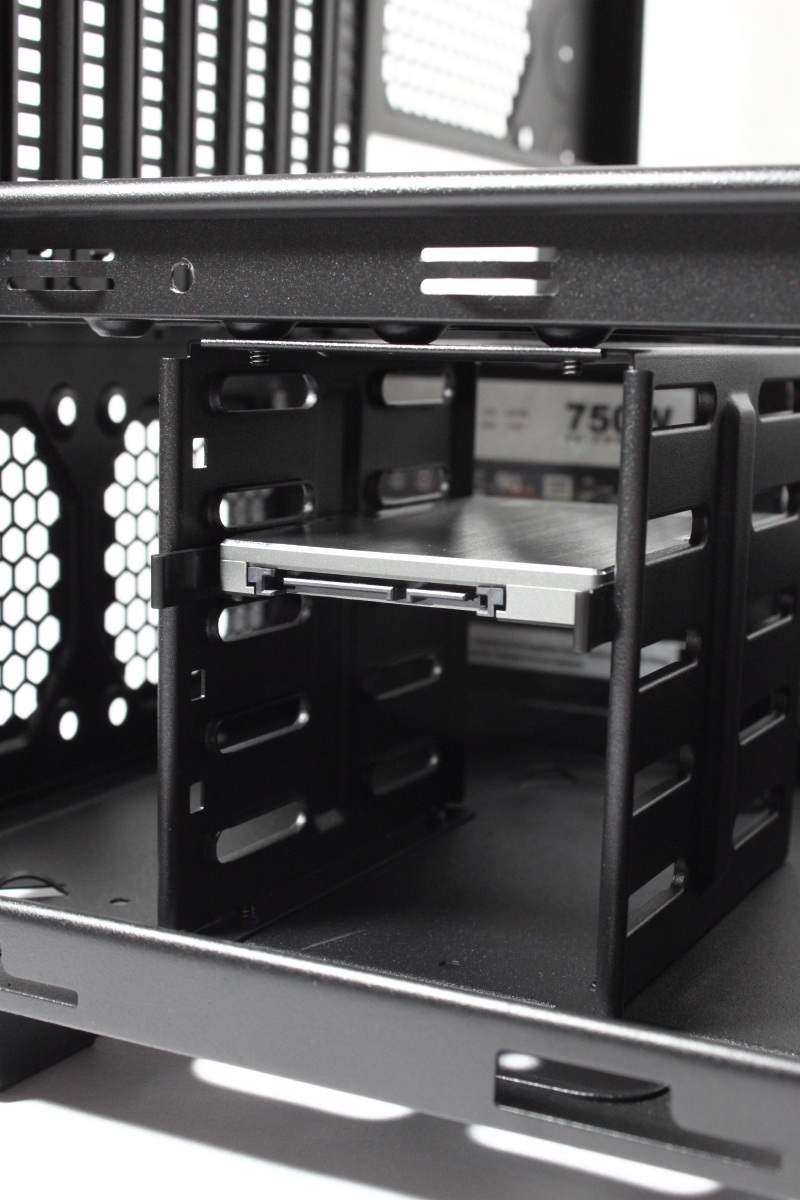

SSD mit Schienen	SSD im Gehäuse
