be quiet! Dark Rock Pro 3 - Seite 4

Montage

Zur Montage des Dark Rock Pro 3 kommt das hauseigene Montagesystem von be quiet! zum Einsatz. Daher muss als erstes das Retention-Modul von AMD komplett entfernt werden.

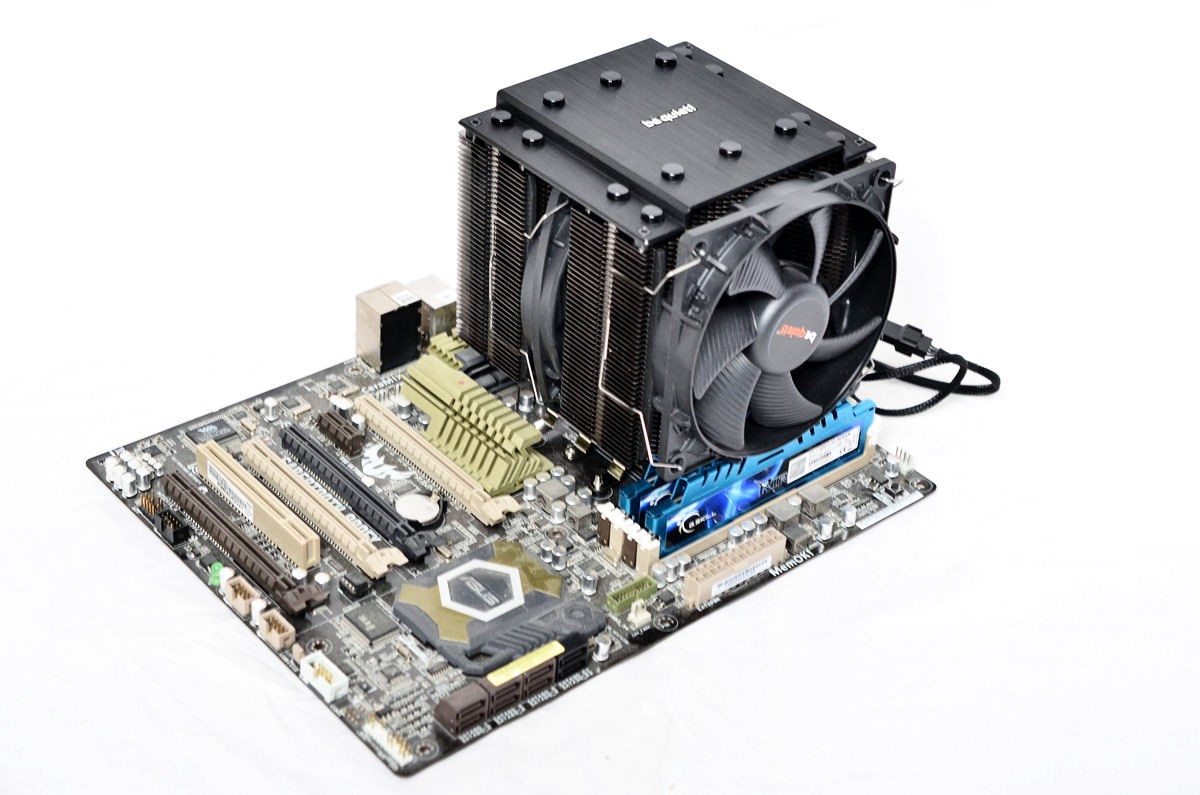

Der montierte Kühler

Ist dies geschehen, wird die Multibackplate unter dem CPU-Sockel platziert, mit vier Gewindestangen versehen und mit vier Kunststoffclips am Mainboard fixiert. Am eigentlichen Kühlkörper werden nun die beiden AMD-Haltebügel mit jeweils zwei Schrauben an der Bodenplatte befestigt.

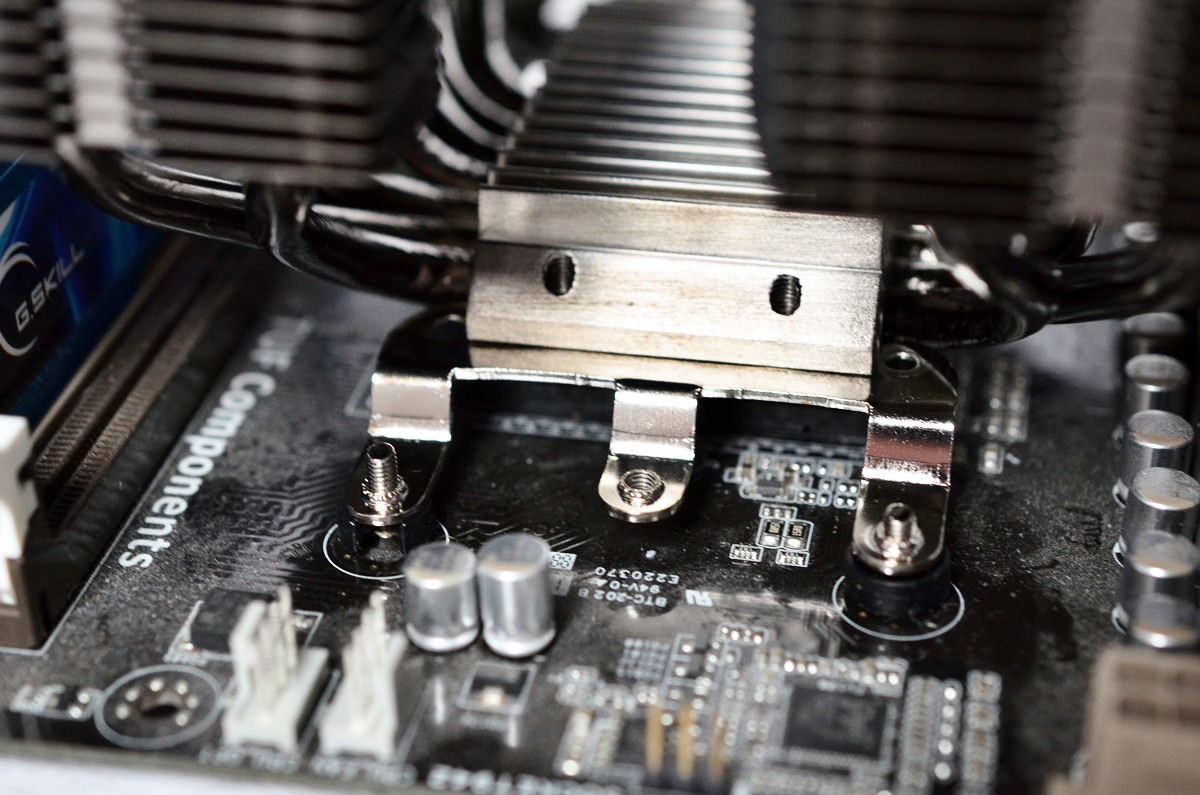

Die Kühlerbefestigung

Auf die CPU kommt nun Wärmeleitpaste, der Kühler wird auf den Gewindestangen platziert und von unten festgeschraubt.
Interessant bei der Montage ist, dass die beiden Lüfter nicht abgenommen werden müssen, sondern am Kühlkörper verbleiben können.

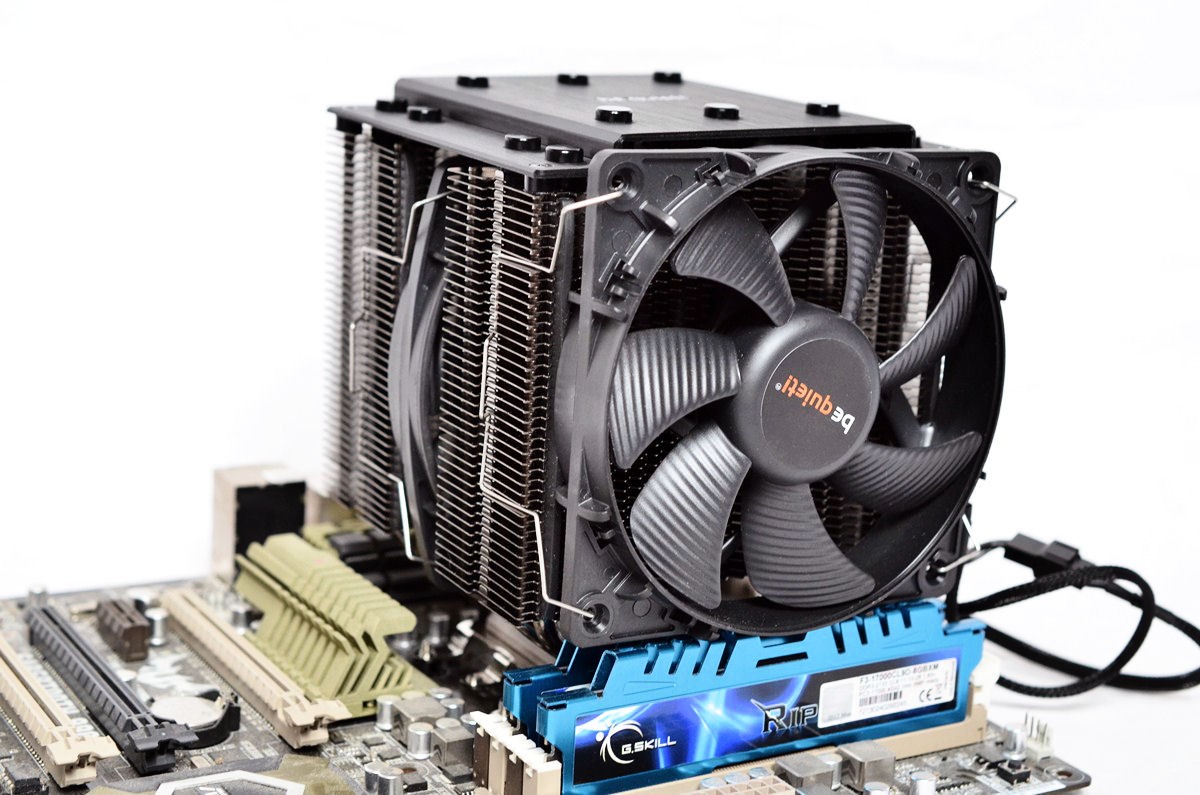

Der Kühler mit Lüfter

Die Montage ist in 10 bis 15 Minuten erledigt, wobei lediglich der letzte Montageschritt etwas fummelig ist.
