Montage

Damit der Raijintek Tisis auf dem Sockel AM3+ montiert werden kann, muss als erstes das gesamte AMD-Retentionmodul entfernt werden. Ist dies geschehen, kann man mit der eigentlichen Montage beginnen.

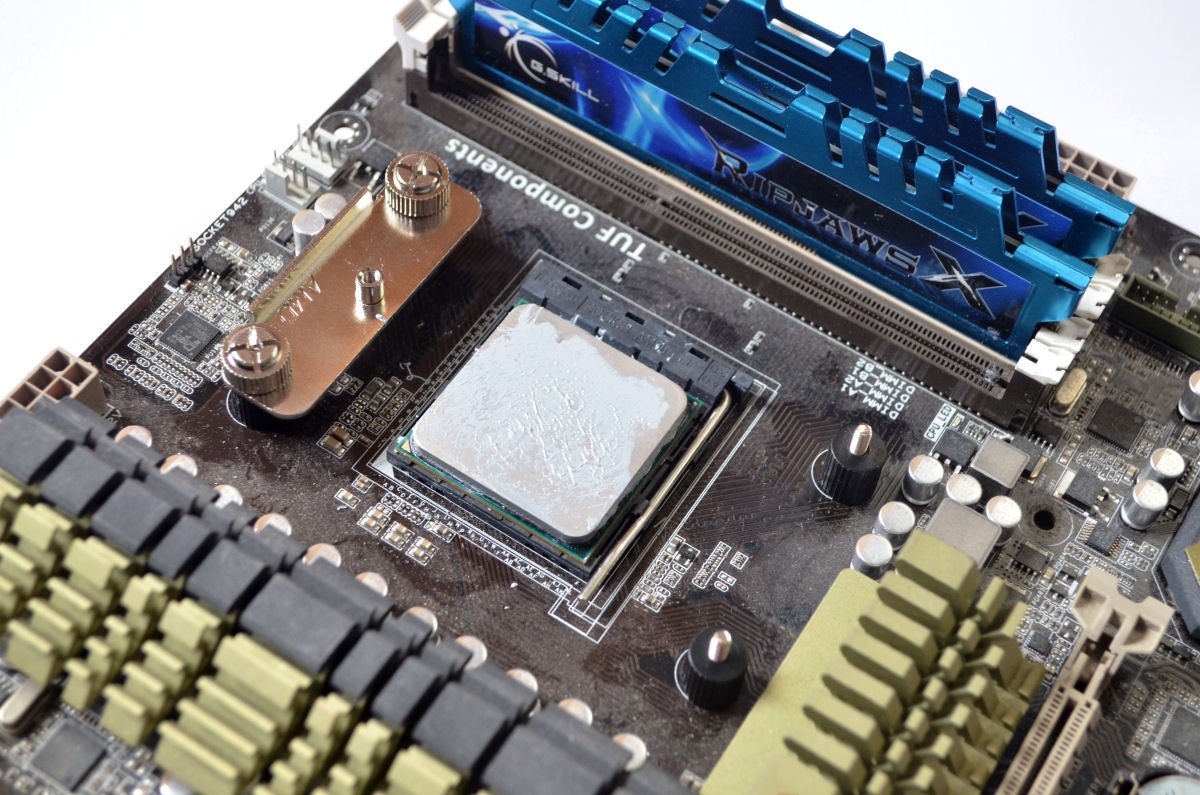

Hierzu werden die vier Gewindebolzen mit dem Mainboard und der Raijintek-Multi-Backplate verschraubt. Als nächstes folgen die beiden für das AMD-System vorgesehenen Querbügel. Diese werden auf die Gewindestangen gesteckt und mit jeweils zwei Rändelschrauben festgezogen. Nun wird der Tisis auf der CPU platziert und mit dem Kühlermontagebügel sowie zwei Schrauben mit den AMD-Halterungen verschraubt.

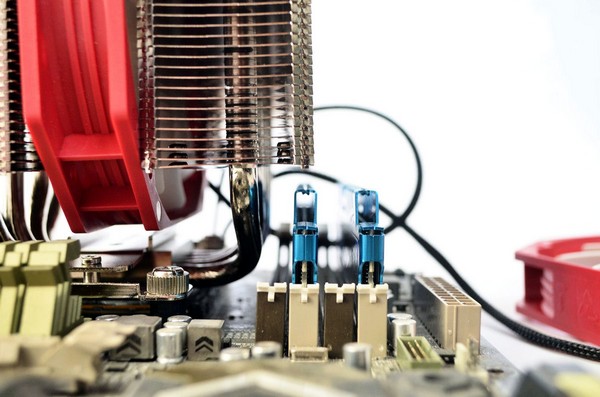

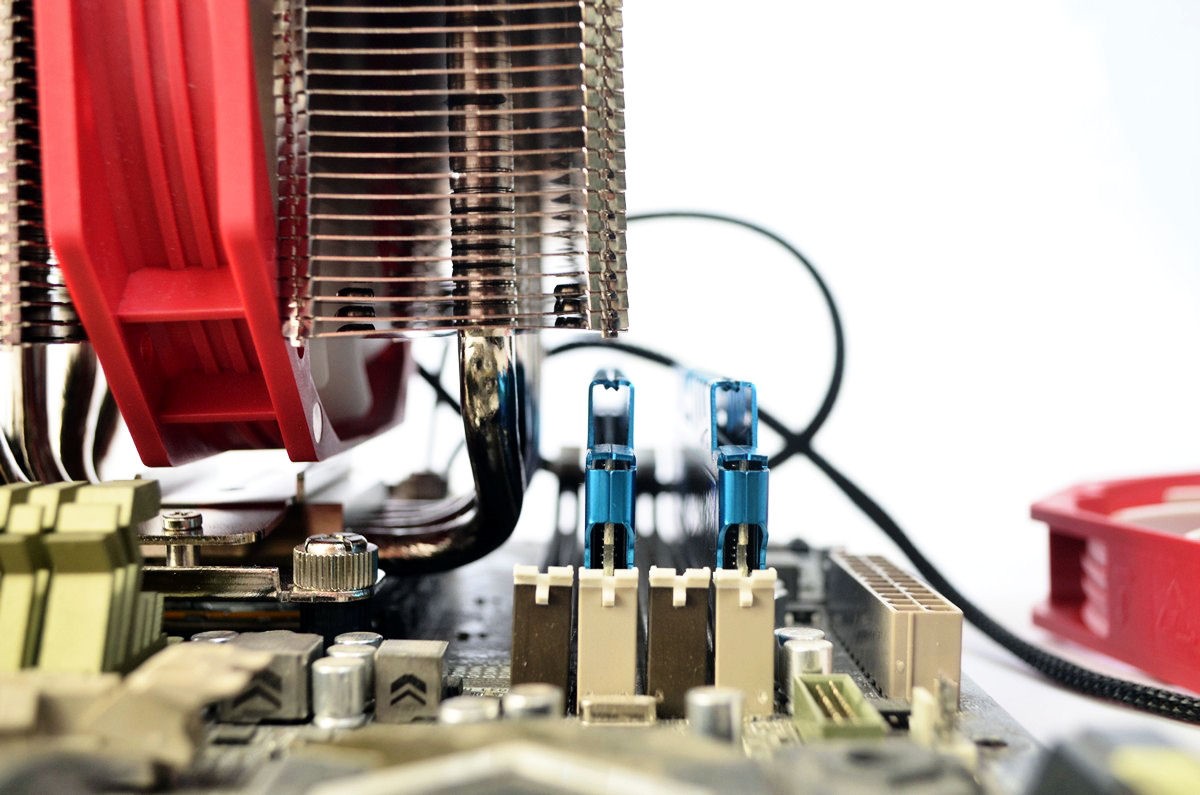

Wichtig ist hierbei, dass der Lüfter zwischen den beiden Kühltürmen noch nicht montiert sein darf, da man sonst den Querbügel nicht verschrauben kann.

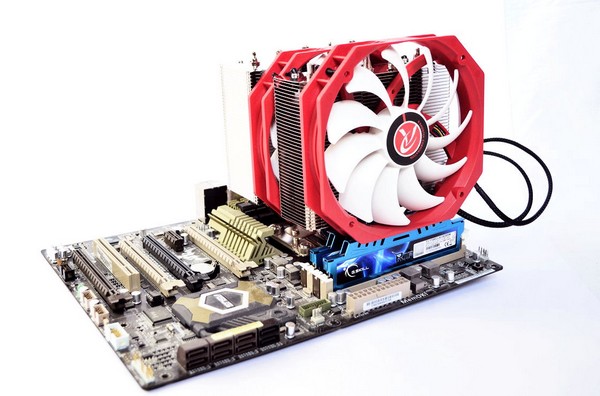

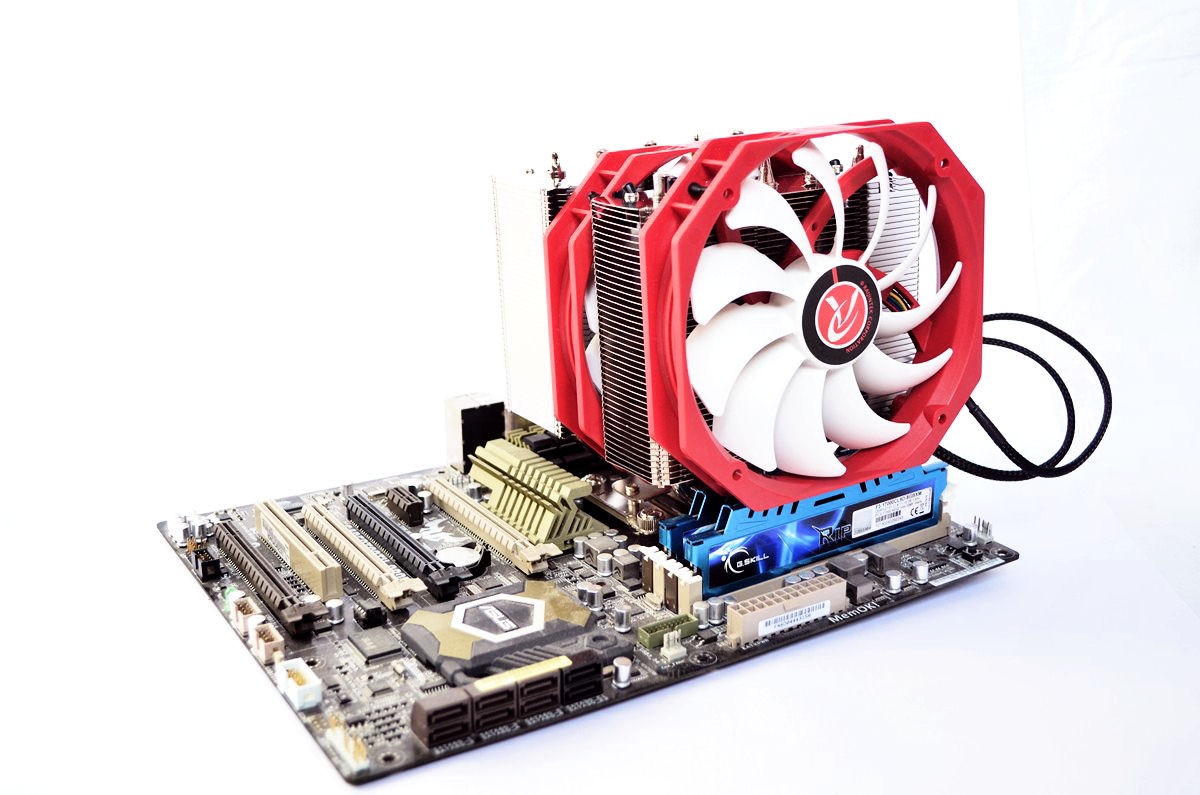

Zum Abschluss werden noch die beiden Lüfter am Kühler fixiert und an den Lüfteranschlüssen auf dem Mainboard eingesteckt.

Die Montage sollte in 10 bis 15 Minuten erledigt sein und es wird nur ein handelsüblicher Schraubendreher benötigt.
