Testergebnisse Sunmoon
Hartware.net testet die Netzteile an zwei Netzteilteststationen: gelegentlich an einer „Chroma“ Teststation im Eindhovener Testlabor von Cooler Master und regelmäßig an einer Sunmoon 5500 ATE. Wir bedanken uns
bei Cooler Master für den Zugang zum Labor und bei Corsair für die Leihgabe der Sunmoon Teststation.
Die Chroma Teststation ermöglicht das Testen von hochwattigen Netzteilen und dank 115 Volt Spannungsquelle auch die Überprüfung des 80Plus-Zertifikats. Darüber hinaus liefert sie weitere Messerte wie Ripple/Noise, Holdup Time und Einschaltstrom.
Die Sunmoon 5500 ATE Teststation ermöglicht die Ermittlung des Wirkungsgrades bei 230 Volt Eingangsspannung. Darüber hinaus verwenden wir die Sunmoon in Zukunft für Netzteiltests mit fest eingestellten Lasten, ähnlich einem Computer, um diese einfacher miteinander zu vergleichen.

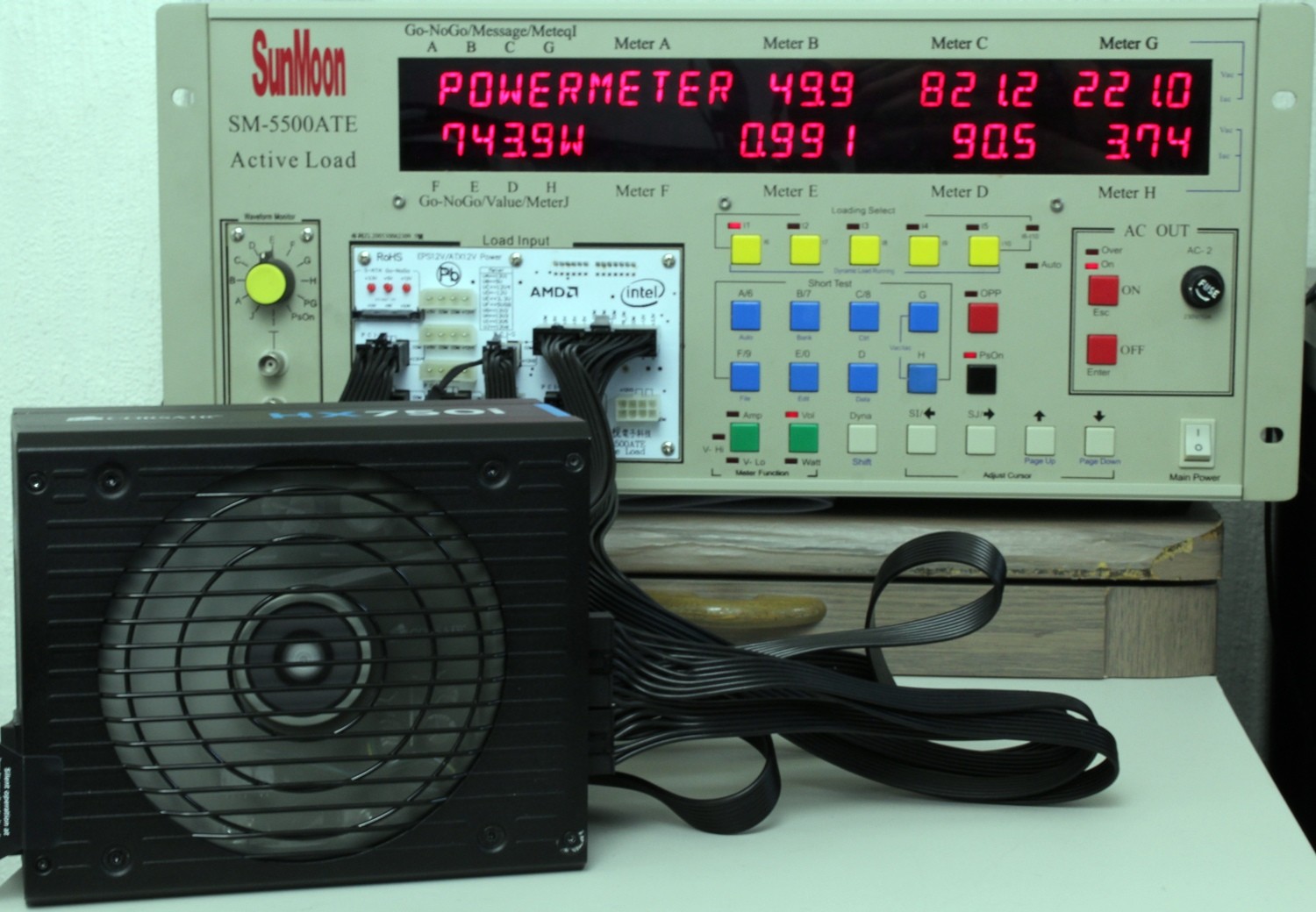

Teststation
| Last | 230 Volt | 80+ Gold 230V |
EU Öko Richtlinie |
PFC |
|---|---|---|---|---|
| 5 % | 76 % | |||
| 10 % | 85 % | 83 % | ||
| 20 % | 90 % | 90 % | 82 % | 92 % |
| 50 % | 92 % | 92 % | 85 % | 97 % |
| 100 % | 91 % | 89 % | 82 % | 98 % |
| Last | Wirkungsgrad | ||
|---|---|---|---|
| Corsair HX750i |
CM V850 |
FSP 400W |
|
| 20 Watt | 64 % | 68 % | 66 % |
| 50 Watt | 81 % | 81 % | 79 % |
| 150 Watt | 90 % | 89 % | 85 % |
| 300 Watt | 93 % | 92 % | 85 % |
| 550 Watt | 93 % | 92 % | |
| 750 Watt | 92 % | ||
| 900 Watt | 91 % | ||
| +12V | +5V | +3,3V | -12V | +5Vsb | |
|---|---|---|---|---|---|
| Maximum | 12,6 V | 5,25 V | 3,47 V | – 13,2 V | 5,02 V |
| 10 % Last | 12,1 V | 5,0 V | 3,31 V | – 12,12 V | 5,0 V |
| 20 % Last | 12,08 V | 4,98 V | 3,31 V | – 12,25 V | 5,0 V |
| 50 % Last | 11,99 V | 4,99 V | 3,3 V | – 12,27 V | 5,0 V |
| 100 % Last | 11,85 V | 4,9 V | 3,25 V | – 12,3 V | 4,92 V |
| Minimum | 11,4 V | 4,75 V | 3,14 V | – 10,8 V | 4,75 V |
Auswertung
Das Corsair HX750i erreicht bei 230-Volt-Eingangsspannung an der Teststation sowohl bei den nach 80Plus definierten wie auch bei unseren Festen Lasten gute Ergebnisse.
Die von Corsair zur Verfügung gestellt SunMoon Teststation offenbart aber auch die Schwächen der Corsair-Link-Software. Die Angaben der Spannungen weichen von denen auf der SunMoon ermittelten Resultaten ab. Zur
Sicherheit haben wir diese noch mal mit einem Multimeter überprüft.
Da die Corsair-Link-Software die Leistungsaufnahme mit diesen Spannungen kalkuliert, sind dortige Abweichungen keine Überraschung.
Die Angaben der Software bleiben somit ein nettes Gimmick, auf dessen Genauigkeit man sich leider nicht gänzlich verlassen kann. Trotzdem sind diese – verglichen mit sonstigen per Software ausgelesenen Daten –
zuverlässiger.
Die Stabilität der Spannungen mit einem Spannungsabfall von nur ungefähr zwei Prozent auf der 12-Volt-Leitung ist gut. Allgemein liegen die Spannungen deutlich innerhalb der durch die ATX-Spezifikationen gesetzten Grenzen.
