Testergebnisse

Bitte beachtet bei Vergleichstests mit AMD Duron und Intel FCPGA CPUs, dass deren Temperaturen deutlich niedriger ausfallen und nicht direkt mit den Messungen von AMD Thunderbird CPUs vergleichbar sind (stärker gekapselter CPU-Kern, teils wesentlich geringere Wärmeabgabe in Watt etc.)
Die hier durchgeführten Messungen sind bewusst bei extremen Belastungen der CPU (Overclocking, VCore max. Einstellung) durchgeführt worden.
Warum? Erst unter diesen extremen Testbedingungen scheidet sich die Spreu vom Weizen.

Bei nicht übertakteten CPUs sowie bei Intel PPGA/FCPGA und teilweise P4 sowie AMD Duron CPUs fallen die Messungen grundsätzlich erheblich niedriger aus.

Der Break Even für den stabilen Betrieb auf der neuen Testplattform – unter Vollast – liegt nach derzeitigen Erfahrungen bei ca. 60 Grad Celsius.

Bemerken möchte ich zu dem, dass die AMD Thunderbird CPUs – insbesondere beim Start – eine enorme Wärme entwickeln. So waren z.B. der recht neue Thermaltake Kupfer Orb, AKASA und der T.I.T.I. Cooler nicht in der Lage, kühlleistungsmäßig in Verbindung mit der neuen – wenn auch sehr extremen – Testplattform einen Systemstart zu ermöglichen.
Spekulativ behaupte ich, dass unter den neuen Bedingungen nur eine handvoll absoluter Top-Kühler in der Lage sein werden, entsprechende Leistungen aufzuweisen bzw. einen dauerhaften, stabilen Betrieb unter allen Lastbedingungen zu gewährleisten.

Beachtet bitte auch, dass auf Grund unterschiedlicher Tower-Layouts und durch unterschiedlichen Luftdurchsatz die Werte sich nach oben oder unten hin verändern können.

Zusätzlich habe ich auch Messungen mit unterschiedlichen Taktfrequenzen und Default VCore durchgeführt, so dass Nicht-Overclocker entsprechende Vergleichswerte haben.
Messungen im ACPI Mode werde ich wie bereits angekündigt nicht mehr durchführen, da die tatsächliche Kühlerleistung dadurch verfälscht wird.

Cooler Charts

Test-Vergleichswerte mit AMD Duron 750 mit 1020 MHz bei 1,97V
und Athlon 900 mit 1050Mhz bei 1,88V;
Entspricht einer Wärmeabgabe von ca. 71 Watt oder
auch gültig für Thunderbird 1333 MHz bei 1,75V VCore
Angaben in Grad Celsius – DW in Kelvin.

(MB = Mainboard; DW/Delta = Differenzwert min. Load / max. Load; Sortiert nach DW max.)

Peltier-Luftkühler: Preis
(DM)
MC371 Y.S. Neu min. 33,0 Grad max. 39,0 Grad MB 22 Grad DW 11,0/ 17,0 179
MC371 Papst Pro min. 33,0 Grad max. 40,0 Grad MB 22 Grad DW 11,0/ 18,0 179
MC371 Delta BL min. 34,0 Grad max. 40,0 Grad MB 22 Grad DW 12,0/ 18,0 179
MC371 Y.S.High min. 34,0 Grad max. 41,0 Grad MB 22 Grad DW 12,0/ 19,0 179
MC371 Y.S.Normal min. 39,0 Grad max. 45,0 Grad MB 22 Grad DW 17,0/ 23,0 179
MC371 Y.S.Silent min. 40,0 Grad max. 47,0 Grad MB 22 Grad DW 20,0/ 26,0 179
MC371 Pabst Sil. min. 42,0 Grad max. 49,0 Grad MB 22 Grad DW 20,0/ 27,0 179
Champion’s Area: min. bis 35 Grad Preis
(DM)
TR6 EHE 80er High min. 32,0 Grad max. 35,0 Grad MB 22 Grad DW 10,0/ 13,0 149
TR6 EHE 80er Low min. 33,0 Grad max. 37,0 Grad MB 22 Grad DW 11,0/ 15,0 149
KanieWing2Delta38 min. 34,0 Grad max. 37,0 Grad MB 22 Grad DW 12,0/ 15,0 179
PreS X7 EHE80 Hi min. 34,0 Grad max. 38,0 Grad MB 22 Grad DW 12,0/ 16,0 k.A.
TR6 Y.S.80 29B Hi min. 35,0 Grad max. 38,0 Grad MB 22 Grad DW 13,0/ 16,0 k.A.
Cool Jag Delta38 min. 35,0 Grad max. 38,0 Grad MB 22 Grad DW 13,0/ 16,0 k.A.
PreS X7 EHE80 Lo min. 35,0 Grad max. 40,0 Grad MB 22 Grad DW 13,0/ 18,0 k.A.
(TR6 Eigenumbauten mit 80er Delta EHE Lüfter “Hartware-Edition” oder Y.S.Tech 80x32mm)
State of the Art: min. bis 40 Grad Preis
(DM)
KanieWing2YS68m³ min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0 159
Cool Jag Delta BL min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0 k.A.
Alpha 8045 EHE min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0 159
MC462 Rheo EHE min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0 269
TR Kup High 38er min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0 139
MC462 Rheo SHE min. 38,0 Grad max. 41,0 Grad MB 22 Grad DW 16,0/ 19,0 269
Alpha 8045 SHE min. 38,0 Grad max. 41,0 Grad MB 22 Grad DW 16,0/ 19,0 159
ThermoEng PPro min. 38,0 Grad max. 40,0 Grad MB 21 Grad DW 17,0/ 19,0 99
Dragon Orb 3 7000 min. 40,0 Grad max. 41,0 Grad MB 22 Grad DW 18,0/ 19,0 79
TR Kup High Y.S. min. 37,0 Grad max. 41,0 Grad MB 21 Grad DW 16,0/ 20,0 129
PCH137 PCo High min. 38,0 Grad max. 42,0 Grad MB 22 Grad DW 16,0/ 20,0 k.A.
MCX370 NHH612 min. 39,0 Grad max. 42,0 Grad MB 22 Grad DW 17,0/ 20,0 109
TR CB-6L Delta 38 min. 39,0 Grad max. 42,0 Grad MB 22 Grad DW 17,0/ 20,0 k.A.
MC462 EHE Low min. 40,0 Grad max. 42,0 Grad MB 22 Grad DW 18,0/ 20,0 269
PCH075 PCo High min. 40,0 Grad max. 44,0 Grad MB 22 Grad DW 18,0/ 20,0 k.A.
Hedge High 294M min. 39,0 Grad max. 43,0 Grad MB 22 Grad DW 17,0/ 21,0 129
GW CAK38 Delta min. 39,0 Grad max. 42,0 Grad MB 21 Grad DW 17,0/ 21,0 138
T.I.T.I. 70×10 min. 39,0 Grad max. 43,0 Grad MB 22 Grad DW 17,0/ 21,0 k.A.
Kanie W. 2YSSilent min. 40,0 Grad max. 43,0 Grad MB 22 Grad DW 18,0/ 21,0 159
TR CB-6L YS 68m³ min. 40,0 Grad max. 43,0 Grad MB 22 Grad DW 18,0/ 21,0 k.A.
MC462 SHE Low min. 40,0 Grad max. 43,0 Grad MB 22 Grad DW 18,0/ 21,0 269
PCH137 PCo Low min. 40,0 Grad max. 43,0 Grad MB 22 Grad DW 18,0/ 21,0 k.A.
CoolMax CBG38 P min. 40,0 Grad max. 43,0 Grad MB 22 Grad DW 18,0/ 21,0 k.A.
MC370 High min. 40,0 Grad max. 44,0 Grad MB 22 Grad DW 18,0/ 22,0 99
Tornado Y.S. 77m³ min. 41,0 Grad max. 44,0 Grad MB 22 Grad DW 19,0/ 22,0 k.A.
Hedge 238M High min. 40,0 Grad max. 45,0 Grad MB 22 Grad DW 18,0/ 23,0 119
TR Kup Norm min. 40,0 Grad max. 44,0 Grad MB 21 Grad DW 19,0/ 23,0 119
High End Bereich: min. bis 44 Grad Preis
(DM)
Alpha8045 YS77m³ min. 42,5 Grad max. 45,5 Grad MB 22 Grad DW 20,5/ 23,5 159
Alpha 6035 Hi min. 42,0 Grad max. 45,0 Grad MB 21 Grad DW 21,0/ 24,0 92
PCH075 PCo Low min. 43,0 Grad max. 46,0 Grad MB 22 Grad DW 21,0/ 24,0 k.A.
Tornado ARX min. 43,0 Grad max. 46,0 Grad MB 22 Grad DW 21,0/ 24,0 69
Volcano II Papst min. 43,0 Grad max. 45,0 Grad MB 21 Grad DW 22,0/ 24,0 69
GW FOP38 min. 43,0 Grad max. 45,0 Grad MB 21 Grad DW 22,0/ 24,0 74
Spire Kupfer High min. 42,0 Grad max. 46,0 Grad MB 21 Grad DW 21,0/ 25,0 49
BigCool HS Umbau min. 43,0 Grad max. 46,0 Grad MB 21 Grad DW 22,0/ 25,0 69
TR Kupfer Silent min. 43,0 Grad max. 46,0 Grad MB 21 Grad DW 22,0/ 25,0 119
Hedge 238M Normal min. 42,0 Grad max. 48,0 Grad MB 22 Grad DW 20,0/ 26,0 109
TR CB-6L Serie 10er min. 43,0 Grad max. 48,0 Grad MB 22 Grad DW 21,0/ 26,0 k.A.
MC370 Normal min. 44,0 Grad max. 48,0 Grad MB 22 Grad DW 22,0/ 26,0 89
Volcano II Serie min. 44,0 Grad max. 47,0 Grad MB 21 Grad DW 23,0/ 26,0 50
FOP32 XL HiPower min. 44,0 Grad max. 47,0 Grad MB 21 Grad DW 23,0/ 26,0 72
Spire Kupfer Norm min. 44,0 Grad max. 48,0 Grad MB 21 Grad DW 23,0/ 27,0 k.A.
*TR CB-6L 10er 7V min. 46,0 Grad max. 50,0 Grad MB 22 Grad DW 24,0/ 28,0 k.A.
* Ultra-Silent Empfehlung!
Mid Range Bereich: min. bis 49 Grad Preis
(DM)
Hedge 238M Silent min. 45,0 Grad max. 48,0 Grad MB 21 Grad DW 24,0/ 27,0 119
MC370 Silent min. 46,0 Grad max. 49,0 Grad MB 22 Grad DW 24,0/ 27,0 109
GW FOP32 min. 45,0 Grad max. 49,0 Grad MB 21 Grad DW 24,0/ 28,0 59
Spire High Ther II min. 45,0 Grad max. 49,0 Grad MB 21 Grad DW 24,0/ 28,0 39
ThermoEng Serie min. 45,0 Grad max. 49,0 Grad MB 21 Grad DW 24,0/ 28,0 79
Spire High Ther I min. 46,0 Grad max. 49,0 Grad MB 21 Grad DW 25,0/ 28,0 k.A.
FOP32 XL Power min. 46,0 Grad max. 49,0 Grad MB 21 Grad DW 26,0/ 28,0 72
Taisol CEK 73 min. 47,0 Grad max. 49,0 Grad MB 21 Grad DW 26,0/ 28,0 49
Taisol CGK 74 min. 48,0 Grad max. 49,0 Grad MB 21 Grad DW 27,0/ 28,0 69
FOP32 XL Silent min. 48,0 Grad max. 50,0 Grad MB 21 Grad DW 27,0/ 29,0 72
TTC-D5C Adda min. 47,0 Grad max. 52,0 Grad MB 21 Grad DW 25,0/ 30,0 69
BigCool High min. 47,0 Grad max. 53,0 Grad MB 21 Grad DW 26,0/ 32,0 65
Normal Bereich: min. bis 59 Grad Preis
(DM)
Spire Thermal II min. 50,0 Grad max. 53,0 Grad MB 21 Grad DW 29,0/ 32,0 39
Spire Thermal I min. 51,0 Grad max. 53,0 Grad MB 21 Grad DW 30,0/ 32,0 39
BigCool Normal min. 51,0 Grad max. 55,0 Grad MB 21 Grad DW 30,0/ 34,0 55
Heatpipe Power min. 53,0 Grad max. 56,0 Grad MB 22 Grad DW 31,0/ 34,0 113
Titan TwinCooler min. 53,0 Grad max. 55,0 Grad MB 21 Grad DW 32,0/ 34,0 64
BigCool Silent min. 52,0 Grad max. 57,0 Grad MB 21 Grad DW 31,0/ 36,0 55
Heatpipe Serie min. 57,5 Grad max. 60,5 Grad MB 22 Grad DW 35,5/ 38,5 89
Low End Bereich: min. bis 65 Grad Preis
(DM)
Golden Orb I min. 61,0 Grad max. 65,0 Grad MB 22 Grad DW 39,0/ 43,0 49
Test-Vergleichswerte der besten Kühler mit TB 900 bei 1,75 Volt:
MC371 Pabst Pro min. 25,0 Grad max. 30,0 Grad MB 22 Grad DW 3,0/ 8,0
TR6 EHE 80er Hi min. 30,0 Grad max. 33,0 Grad MB 22 Grad DW 8,0/ 11,0
Hedge High Y.S. min. 32,0 Grad max. 37,0 Grad MB 22 Grad DW 10,0/ 15,0
MC462 SHE High min. 36,0 Grad max. 39,0 Grad MB 22 Grad DW 14,0/ 17,0
MC462 SHE Low min. 39,0 Grad max. 42,0 Grad MB 22 Grad DW 17,0/ 20,0

(Heftig was VCore/Overclocking so ausmachen kann!)

Anmerkungen:

  • “TR” = ThermalRight
  • “GW” = GlobalWin
  • “PreS” = Hersteller Pre-Sample im Vorserien-Status
  • Preise in der Regel inkl. Wärmeleitpaste SilMore oder AOS, teilweise auch Arctic Silver, und jeweils zzgl. Nachnahme bzw. Versandkosten von ca. DM 15,00.
  • “k.A.” = keine Angabe.

Lüftercodes:

  • High = Y.S.Tech 7,68 W
  • High Neu = Y.S.Tech 7,20 W
  • Normal = Y.S.Tech 2,16 W
  • Silent = Y.S.Tech 1,44 W
  • PPro = Papst Pro 3,70 W
  • P/NHH = Papst Pro 3,70 W
  • PSilent = Papst 1,28 W
  • Delta BL = Delta Black Label 4,70
  • XL High Power = Y.S.Tech 2,76 W 80mm
  • XL Power = Y.S.Tech 1,92 W 80mm
  • XL Silent = Y.S.Tech 1,20 W 80mm
  • Delta EHE High = Delta Top Speed 10,96 W 80mm x 38mm Rheostat
  • Delta SHE High = Delta Top Speed 6,96 W 80mm x 38mm Rheostat
  • Delta SHE/EHE Low = Delta Low Speed 6,96/ 10,96W – 80mm x 38mm Rheostat
  • Y.S. Tech 80er 27B+29B = Y.S. Tech Druckluftlüfter 4,44/ 7,56W – 80x32mm Rheostat

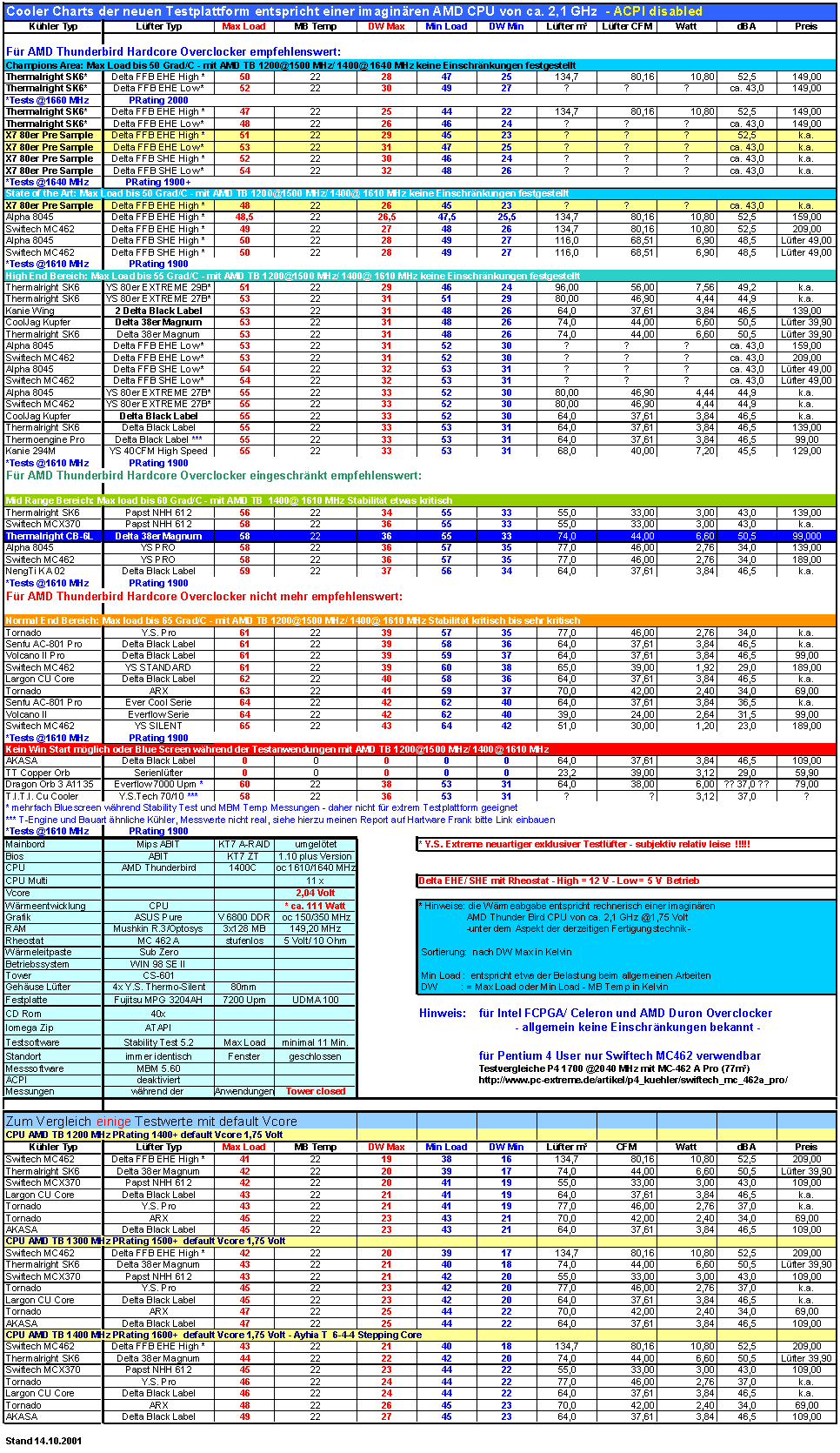

Und hier die Cooler Charts der neuen Testplattform mit noch mehr Belastung für den Kühler:


Cooler Charts

Cooler Charts
Cooler Charts
