Pentium 4 Montagekit

Standardmäßig liegt dem CP-102 Modell ebenfalls ein P4 Montagekit bei. Der Aufbau ist ähnlich zu vollbringen, wie es Thermalright bei den 800/900 U Modellen vormacht, falls nicht auf das serienmäßige Rentention Modul zurückgegriffen wird. Thermalright bietet hierzu bekanntermaßen beide Möglichkeiten an.

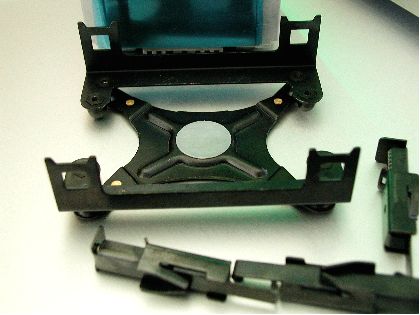

P4 Kit nebst Feder-gestützter Spannung der Haltehaken



Zuerst wird das serienmäßige Rentention Modul entfernt. Der Rahmen des CP-102 Kit wird dann zerlegt und die Kreuzplatte von hinten an das Mainboard gehalten. Die Haltebrücken werden dann mittels vier Schrauben damit verschraubt. Die Isolatoren für die Elektronik der jeweiligen Mainboards sind bereits vorgefertigt am Kit befestigt.


Serienmäßig auch für Intel ausgerüstet

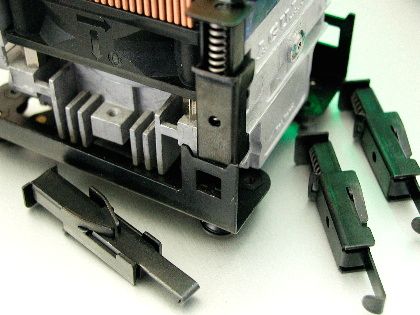

Metallhaken und Aufbaurahmen für Intel P4 Plattformen

Danach wird der Kühler im Rahmen auf die CPU aufgesetzt und mittels der Feder-gestützten Haken eingehakt und sicher befestigt.
