Watercool Heatkiller 2.0 – Fortsetzung
Die Edelstahl Halterung des 3-teiligen Sandwich-Kühlers dient neben der Halterungsfunktion auch als Separationsplatte im Inneren des HK 2.0 und hat eine Multifunktionsaufgabe.

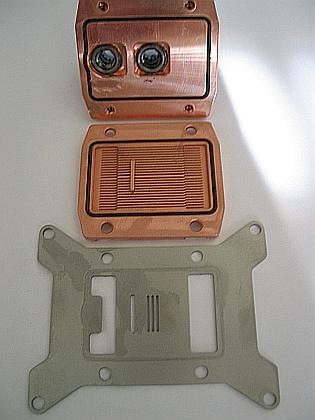

Dreiteiliger Sandwichaufbau

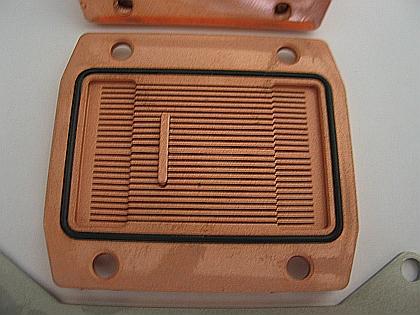

Sauber eingepasste Dichtungen und eingearbeitete Zentrier-Kante
Sauber eingepasste Dichtungen und eingearbeitete Zentrier-Kante
Gleichzeitig wird durch drei in der Platte parallel eingearbeitete feine Schlitz-Aussparungen im Bereich des Wasserzulauf zum Kühlkern eine Art Düsenstruktur mit 36 Zuläufen erzielt. Zur Fixierung der Separationsplatte ist eine Kante auf der Kanalstruktur eingearbeitet.

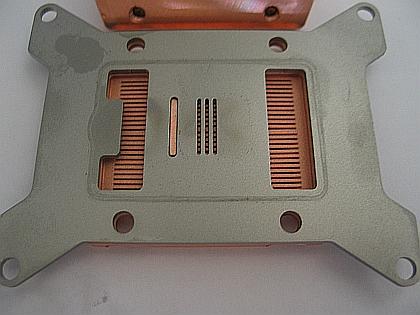

Passgenaue Fixierkante
Multifunktionsaufgabe der Halterung
Multifunktionsaufgabe der Halterung
Der Auslasskanal verfügt über einen optimierten Wasserablauf. Durch eine eingearbeitete großzügige Schlitz-Aussparung der Separations- bzw. Halterungsplatte auf der Parallel-Kanal-Struktur – mit einer eingearbeiteten Auslasskanalverjüngung – werden ebenfalls Strömungsoptimierungen erzielt.
