Thermaltake Volcano 4008 Luft-/Wasserkühler - Seite 3

Montage und Verarbeitung

Montage
Die Montage erfolgt über ein separates Retention Modul mit Backplane und Schrauben. Am Basiskühlblock ist eine fest installierte, identische Montageplatte befestigt. Sind Backplane und Schrauben mit den beiliegenden Montagematerialien fest montiert, wird der Kühler aufgesetzt und mittels gerändelten Muttern verschraubt befestigt. Ein Mainboardausbau bleibt jedoch unumgänglich, was an Hand der Masse und des Schwerpunkts des Kühlers direkt am Mainboard erfolgen muss. Der Anschluss an die vorhandene Wasserkühlung sollte unbedingt mit den beiliegenden Anschlüssen erfolgen. Diese haben ein spezielles, langes Gewinde und spezielle O-Dichtringe. Versuche mit unterschiedlichen handelsüblichen Anschlüssen wurden mit Undichtigkeiten bestraft.

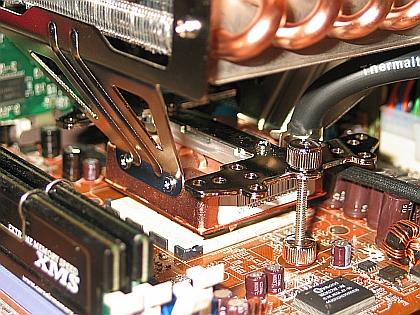

Aufbau nach Abbau des Original Retention Moduls sehr einfach



Im Vordergrund flexible Out-Schlauchleitung zum eigentlichen Wasserkühlsystem

Verarbeitung
Die Verarbeitung ist auf guter Industriestandardqualität anzusiedeln und gab keinen Anlass zur Kritik. Rückstände von Lötstellen an den Kupferkühlschlangen des 120mm Radiators dürften noch nicht der endgültigen Handelsausführungen entsprechen.

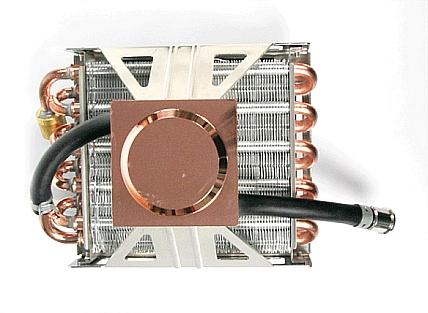

Sauber bearbeiteter Kühlcore, relativ plan bearbeitet ausgeführt



Massiger, ausladender Komplettkühler
