Kühlleistung

Viel gibt es zur Kühlleistung nicht mehr zu berichten, das zeigen die Messwerte eindrucksvoll auf und die sprechen für sich. Die Multifunktionskühlleistung ist auf Grund des High-Tower Design ähnlich gut wie mit Kühlern im Standard-Layout, was sicherlich bedingt durch den Freiraum im Bereich der Heatpipes begründet liegt. Derzeit ist der Thermalright Ultra-120 Extreme Kühlleistungsseitig der amtierende Champion und das ohne wenn und aber. Für einen Passivbetrieb ist allerdings das Lamellen-Layout nicht ausgerichtet, hierzu sind die Abstände der Lamellen zueinander einfach zu eng ausgelegt, was Luftkühlern allerdings entgegen kommt.

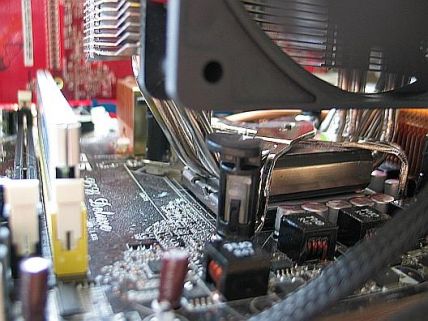

Viel Freiraum für gute Luftzirkulation im Umfeld der Spannungswandler



Sechs Heatpipes im 6mm Layout zeigen Wirkung

In den Charts werden wiederum nur die relevanten Delta- bzw. Differenz Werte (DW) unter Last aufgeführt. Idle-Werte liegen allgemein auf fast identischem Niveau und haben daher keine Aussagekraft auf die Leistungsbewertung. Damit hat der Leser eine wesentlich transparentere Darstellung der Kühlleistungen der einzelnen Kandidaten zueinander. Die Tests der Wasserkühler wurden mit identischem Kühler ausgeführt bei identischer Raumtemperatur.

Sortierung nach besten Differenzwert unter Last
K (RT) = Differenzwert CPU Temperatur abzgl. Raumtemperatur
K (WT) = Differenzwert CPU Temperatur abzgl. Wassertemperatur

Testlüfter: Scythe Luftkühler Beilage 120mm, Regelbereich 570-1200Upm (5-12V).
Lüfterregelung: ASUS Silent Square Beilage, Regelbereich 5-12V mit %-Einteilung und Drehzahlalarm.

Bemerkung: Passivbetrieb Scythe Infinity und Ninja Absturz nach wenigen Minuten! Empfehlung für Passivbetrieb max. bis 90W Wärmeverlustleistung je nach CPU-Typ, Towerlayout und Umgebungsvariablen.

12V-Lüfterbetrieb: Durchschnittlich verbessern sich die Kühlleistungen der jeweiligen Kühler unter Maßgabe des Einsatzes eines identischen Lüfters bei identischer Drehzahl um ca. 3 Kelvin.
Bei Kühlern mit weniger guter Wärmeableitung – z.B. Scythe Andy Samurai Master – können die Differenzwerte bis zu ca. 8 Kelvin betragen.

Bei weitgehend als unhörbar zu bezeichnender, minimal möglicher Testdrehzahl des Scythe Lüfters von 570Upm (5V) erhöhen sich die Differenzwerte der Kühlleistung um ca. 3 Kelvin im Vergleich zur Testdrehzahl von 840Upm. Dies ist allerdings nur für sehr gut wärmeableitende Luftkühler im Hightower-Layout festzuhalten.

Kühleistungswerte: Die Messwerte basieren auf der jeweilig verwendeten Testplattform und können je nach Umgebungsvariablen und CPU-Modell differieren. Dies betrifft insbesondere auch die unterschiedlichen CPUs von AMD und Intel. Aufgrund der unterschiedlichen Architektur von Single-Core, Dual-Core oder Quad-Core Prozessoren ergeben sich ebenfalls teils unterschiedliche Rankings.
