BIOS

Das BIOS ist ASUS-typisch aufgeräumt und übersichtlich. Alle Overclocking-relevanten Einstellungen sind in dem Menüpunkt „Extreme Tweaker“ zu finden.

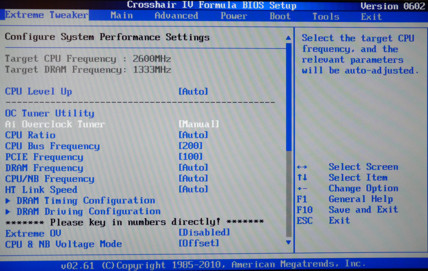

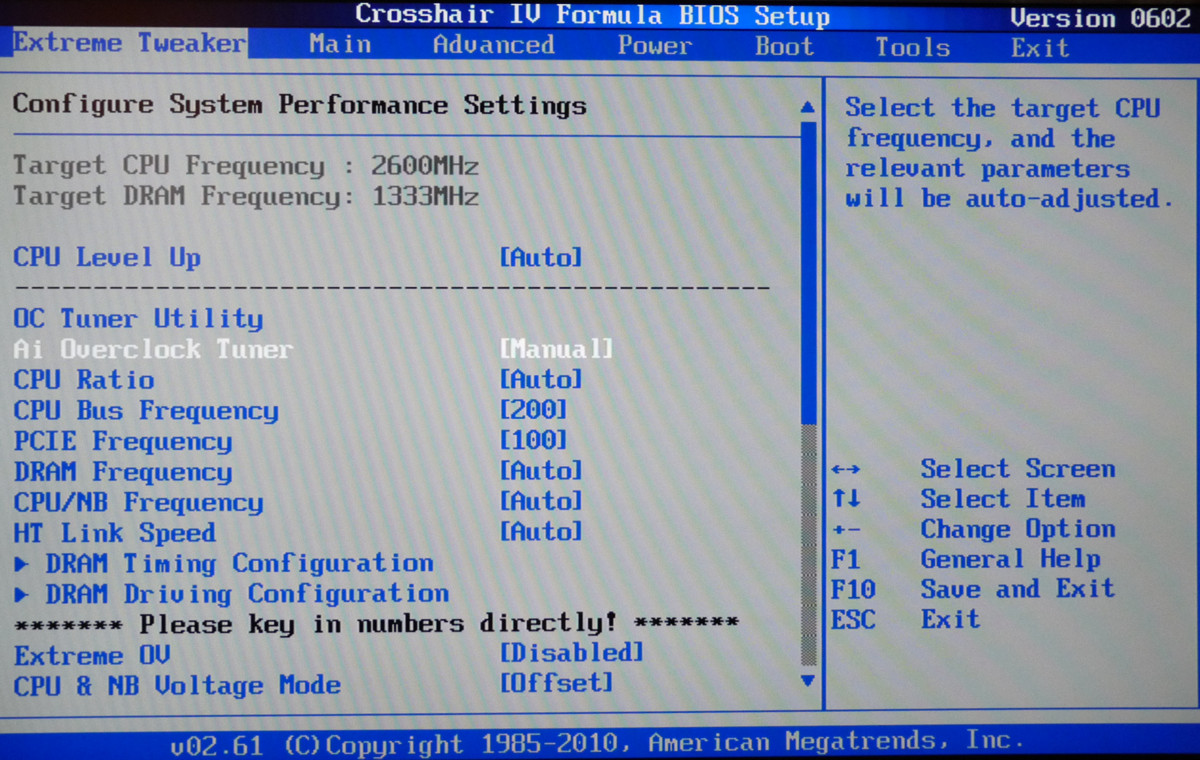

BIOS des ASUS Crosshair IV Formula

Taktraten und Spannungen können direkt als Zahl eingegeben werden. Zum Speichern von Profilen sind acht Speicherplätze vorgesehen.

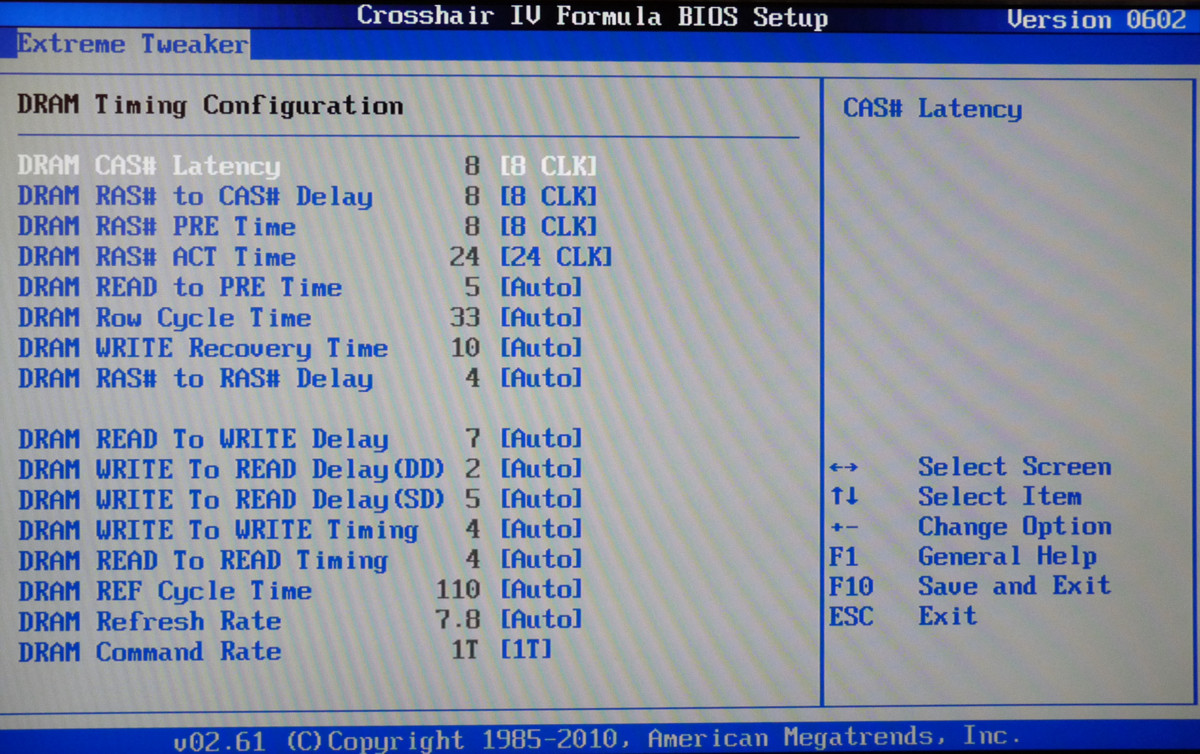

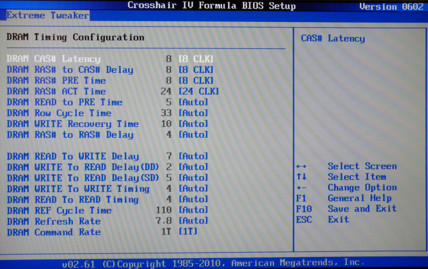

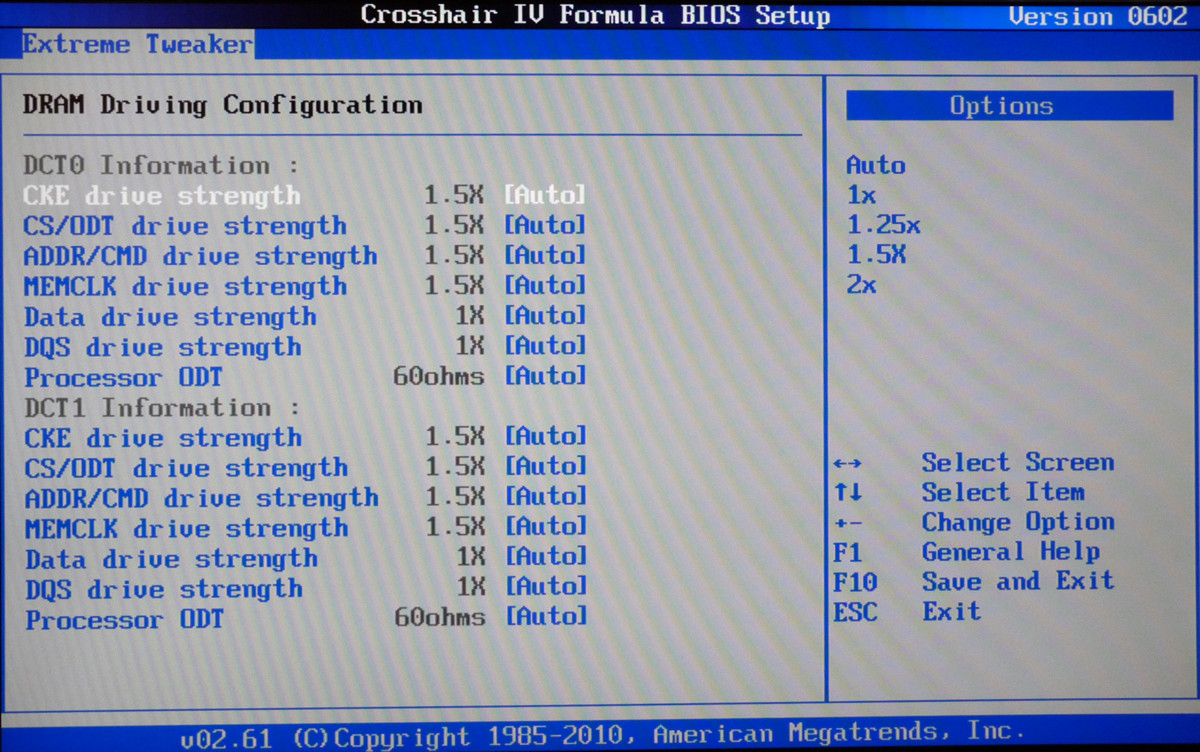

DDR3 Parameter im BIOS des ASUS Crosshair IV Formula

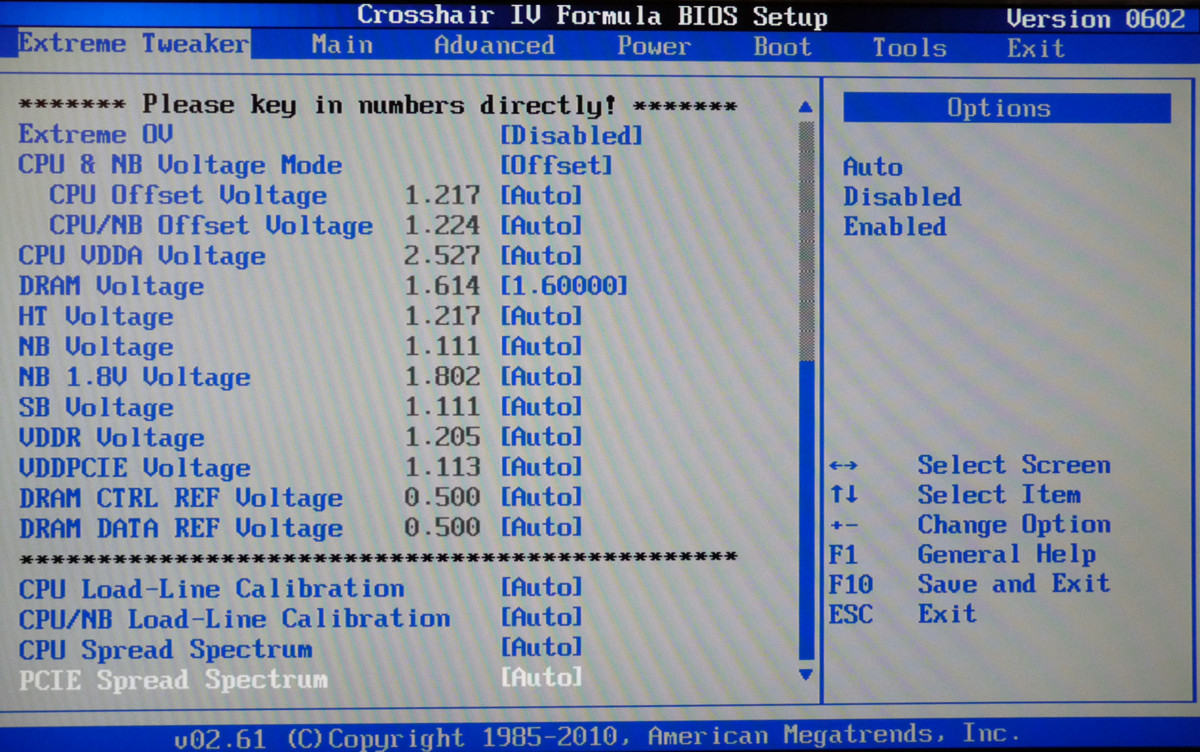

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	0.550 – 1.950 Volt in 0.003125V-Schritten CPU abhängig
CPU/NB Voltage	0.50 – 1.90 Volt in 0.003125V-Schritten
CPU VDDA Voltage	2.20 – 3.19 Volt in 0.01250V-Schritten
DDR3 Voltage	1.20 – 2.90 Volt in 0.01250V-Schritten
HT Voltage	0.80 – 2.00 Volt in 0.01250V-Schritten
NB Voltage	0.80 – 2.00 Volt in 0.01250V-Schritten
NB 1.8V Voltage	1.80 – 3.00 Volt in 0.01325V-Schritten
SB Voltage	1.11 – 1.80 Volt in 0.01325V-Schritten
VDDR Voltage	1.20 – 1.80 Volt in 0.01325V-Schritten
VDDPCIE Voltage	1.11 – 2.00 Volt in 0.01325V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
