MSI 890GXM-G65 (AMD 890GX) - Seite 4

BIOS

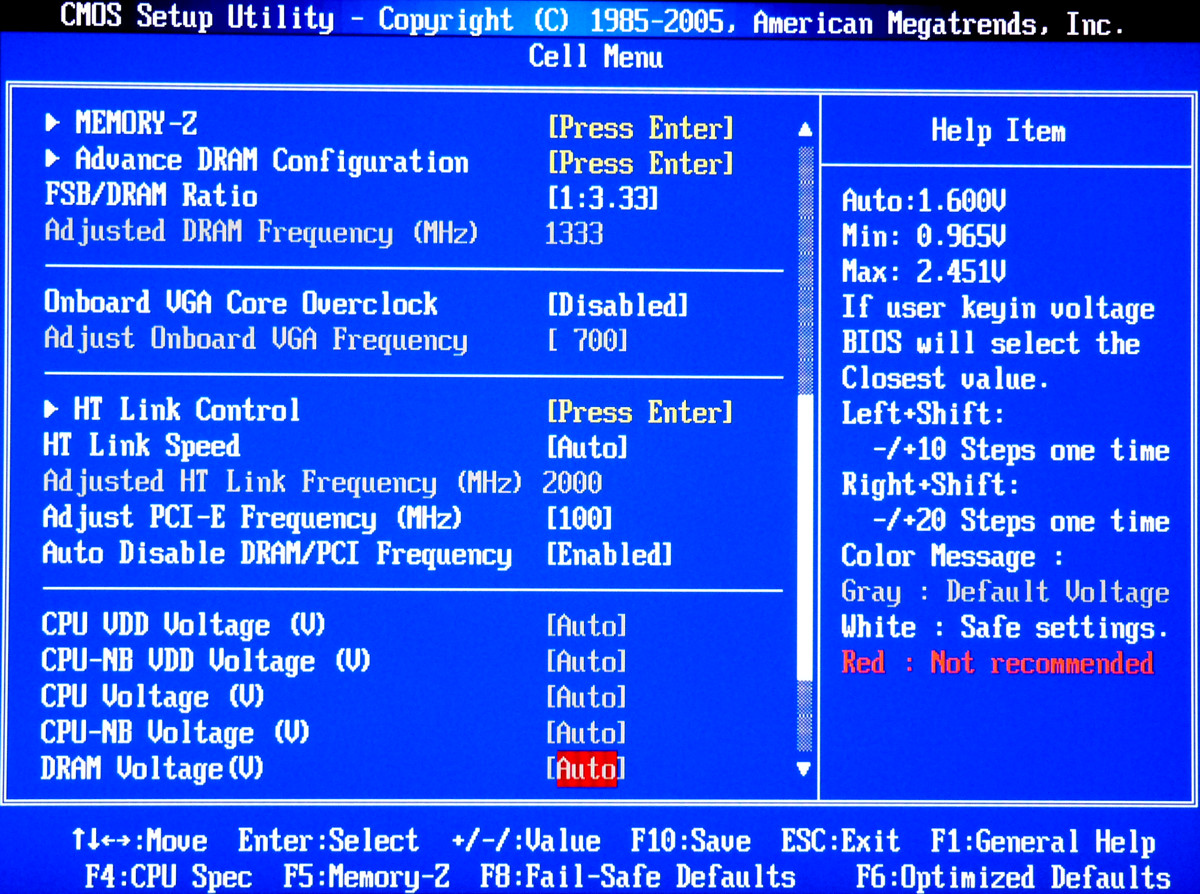

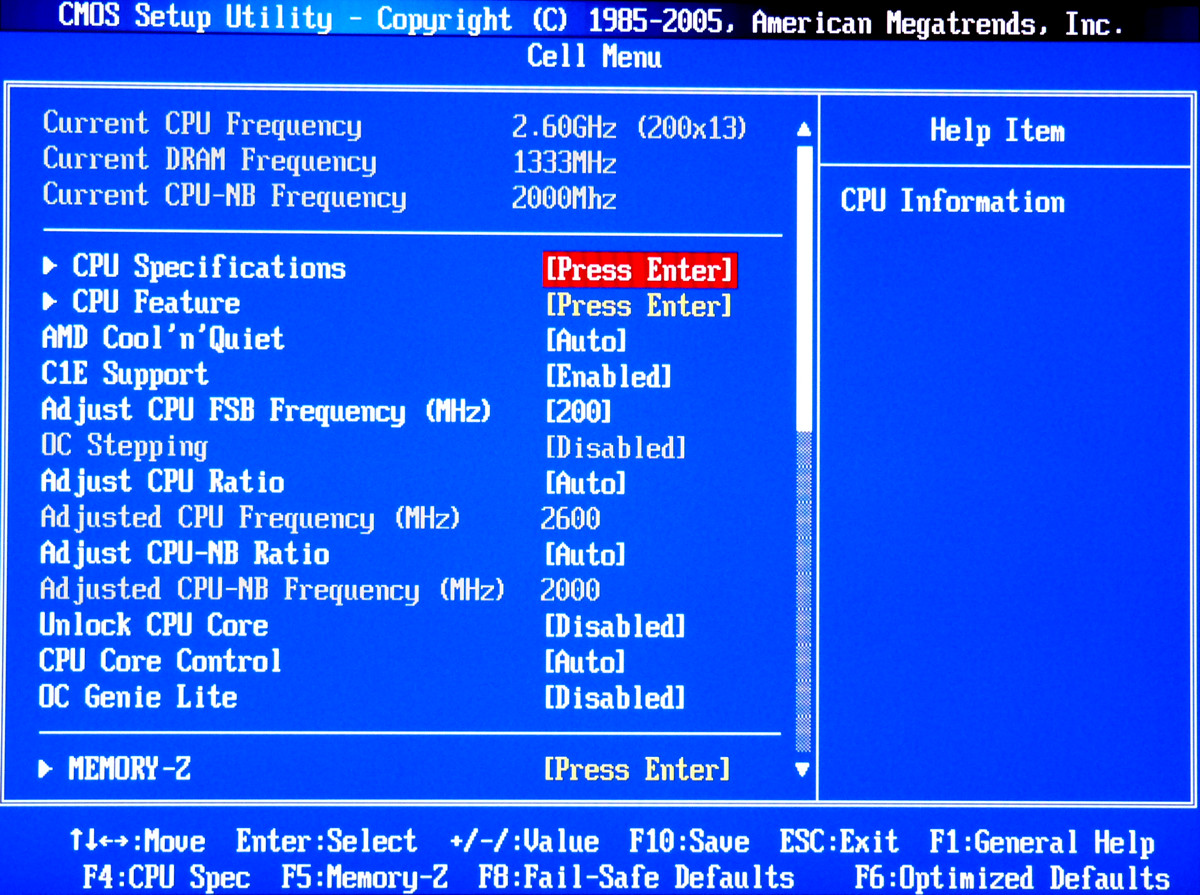

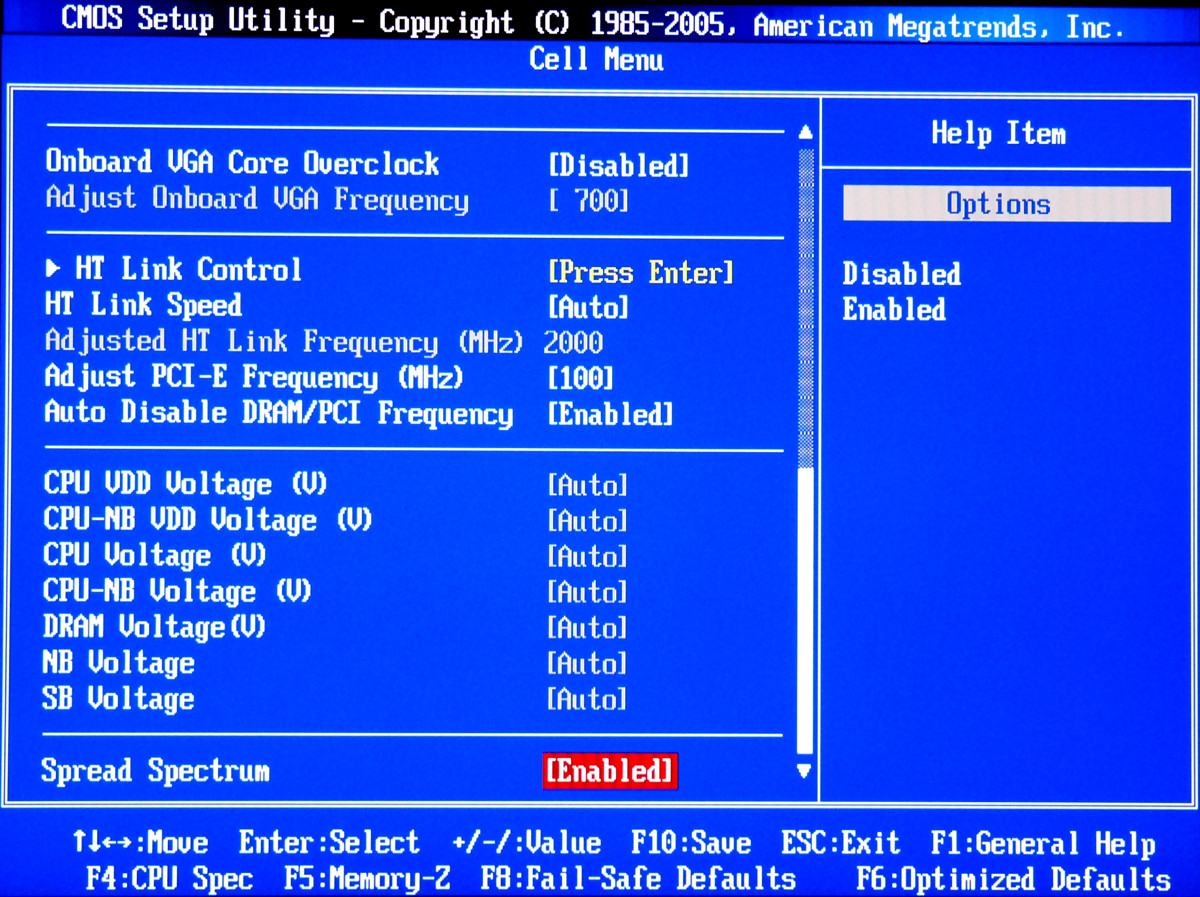

Auch beim MSI 890GXM-G65 setzt MSI auf deren bekannte BIOS-Oberfläche. Die Leistungsrelevanten Einstellungen finden sich im „Cell Menü“, dass wir auf den folgenden Bildern dargestellt haben.

Bei den Einstellungen werden leider keine ausgelesenen Werte angezeigt. Auch die Standardwerte werden nicht immer als Erläuterung aufgeführt.
Zum Speichern von Profilen sind sechs Speicherbänke vorhanden. Zusätzlich können die Profile auch auf einen Datenträger exportiert werden.

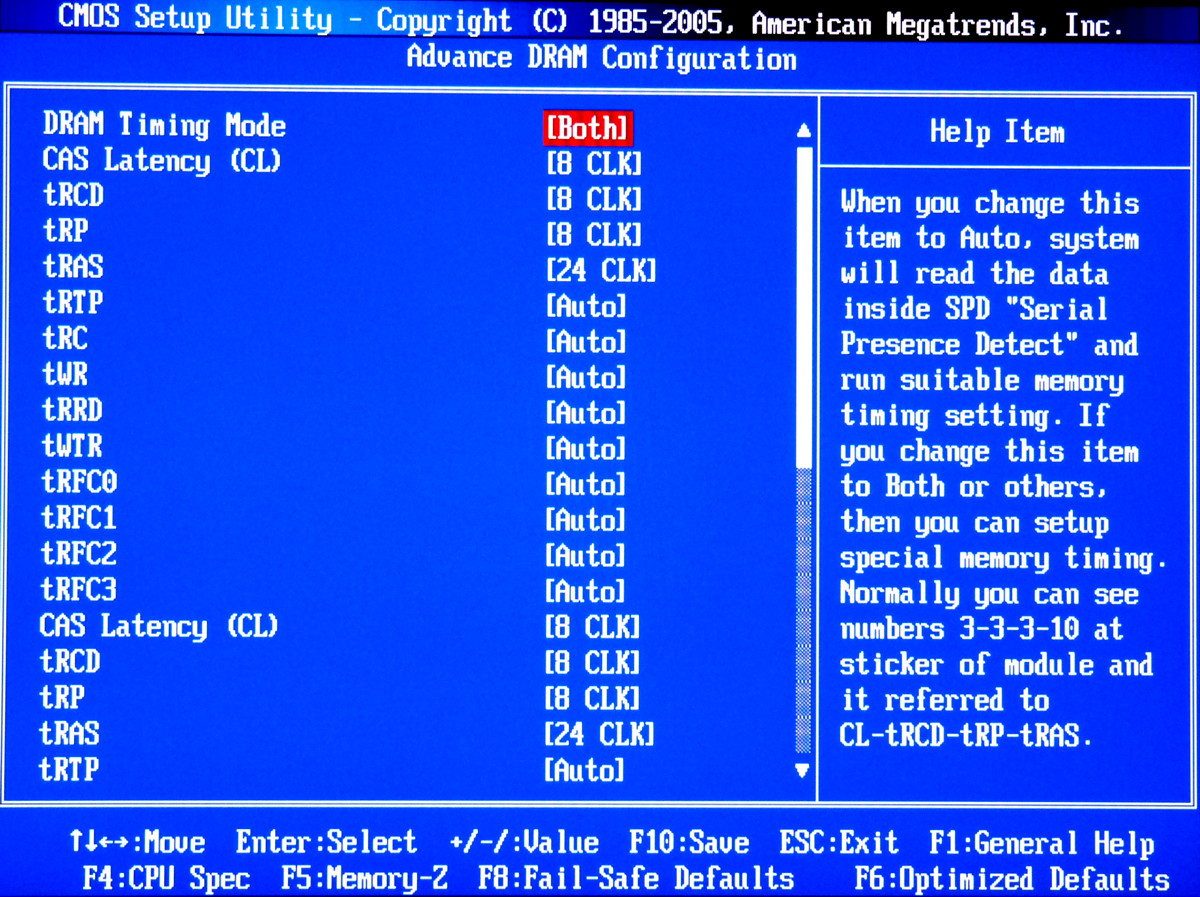

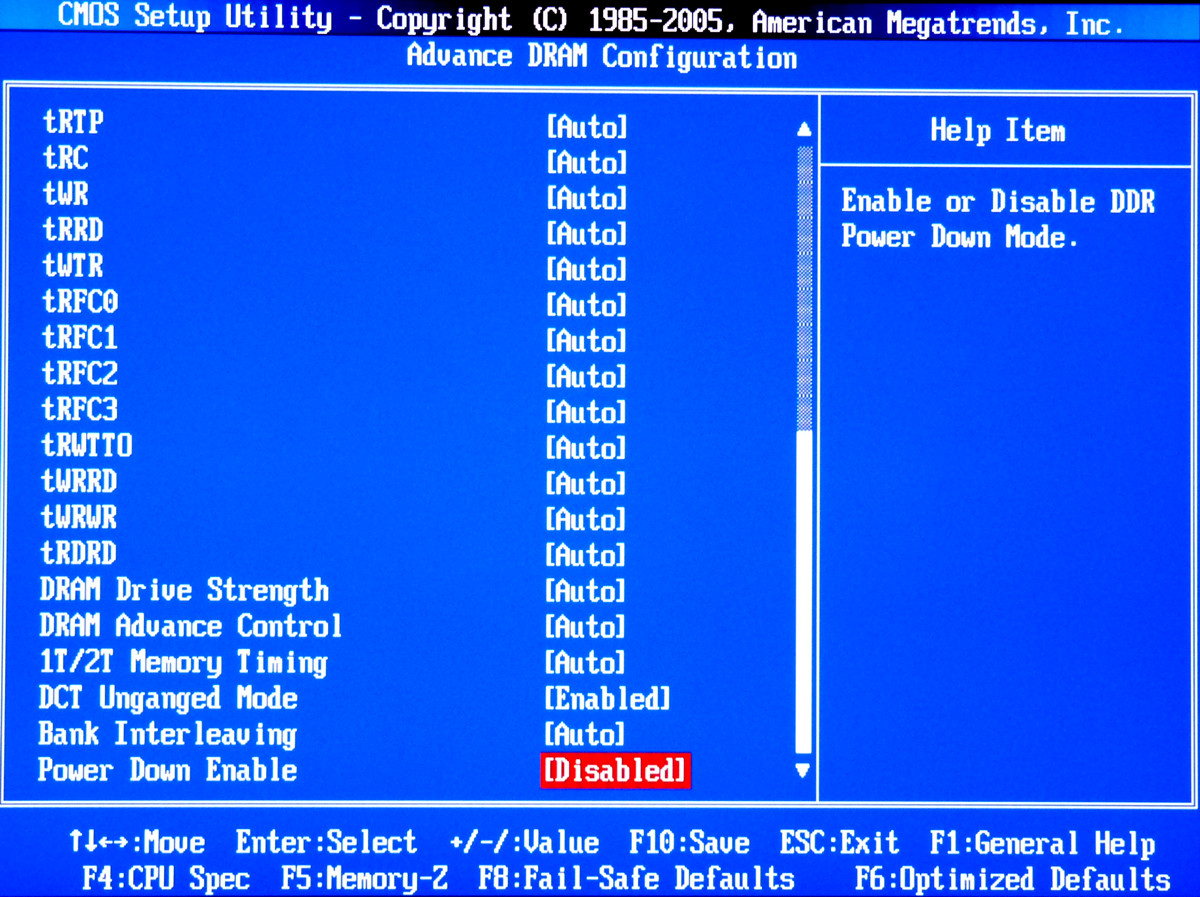

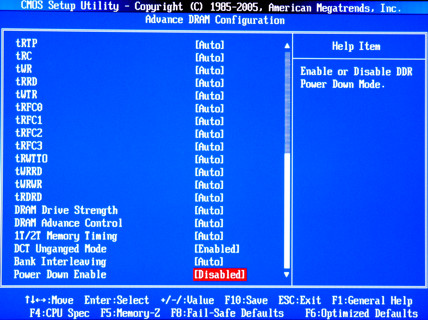

Die Speichertimings müssen beim MSI 890GXM-G65 für beide Speicherbänke seperat eingestellt werden.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	0.971 bis 1.921 Volt in 0.010V-Schritten
CPU NB VID	0.494 bis 1.558 Volt in 0.011V-Schritten
CPU VDD Voltage	1.100 bis 1.250 Volt in 0.0125V-Schritten
CPU NB VDD Voltage	1.100 bis 1.250 Volt in 0.0125V-Schritten
DDR3 Voltage	0.965 – 2.451 Volt in 0.008V-Schritten
NB Voltage	1.048 – 1.651 Volt in 0.008V-Schritten
SB Voltage	0.887 – 1.397 Volt in 0.006V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	190 – 690 MHz
CPU-Multiplikator	4x – 13x (Phenom II X4 810) in 0.5er-Schritten
Speichertakt	DDR3-800/1066/1333/1600
CPU/NB Frequenz	7x – 10x Referenztakt
HyperTransport-Link Width	8/16 Bit
HyperTransport-Link	200 MHz – 2.0 GHz in 200-MHz-Schritten
PCI Express Takt	90 – 190 MHz
GPU Takt	150 – 1500 MHz
