BIOS
Das BIOS des MSI Z68A-GD80 präsentiert sich bunt – so bunt war noch kein anderes bei uns. Das UEFI-BIOS benötigt etwas Einarbeitung, am Anfang ist es sehr ungewohnt. Die für diesen Abschnitt relevanten Leistungsparameter finden sich im Overclocking Menü. In allen Menüs wird stets die aktuelle CPU-Frequenz und die CPU-Temperatur angezeigt. Die Steuerung erfolgt mit Maus und Tastatur.

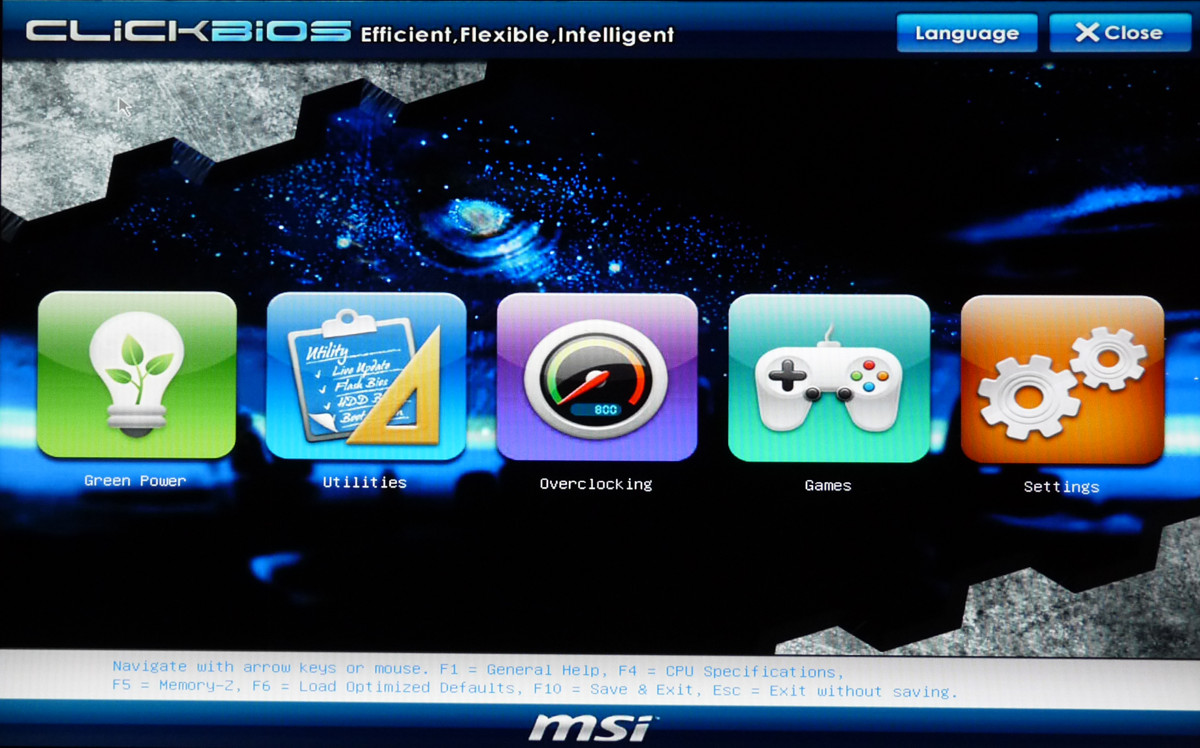

Übersicht

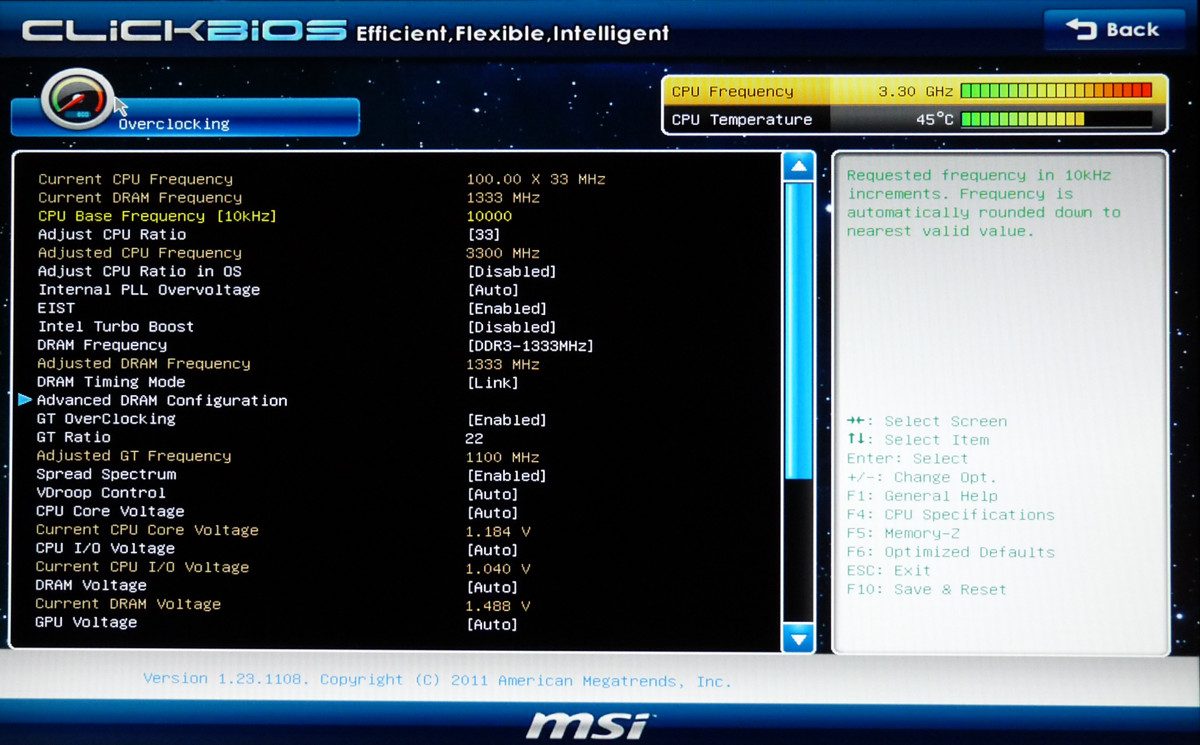

Overclocking Menü des MSI Z68A-GD80 – Teil 1

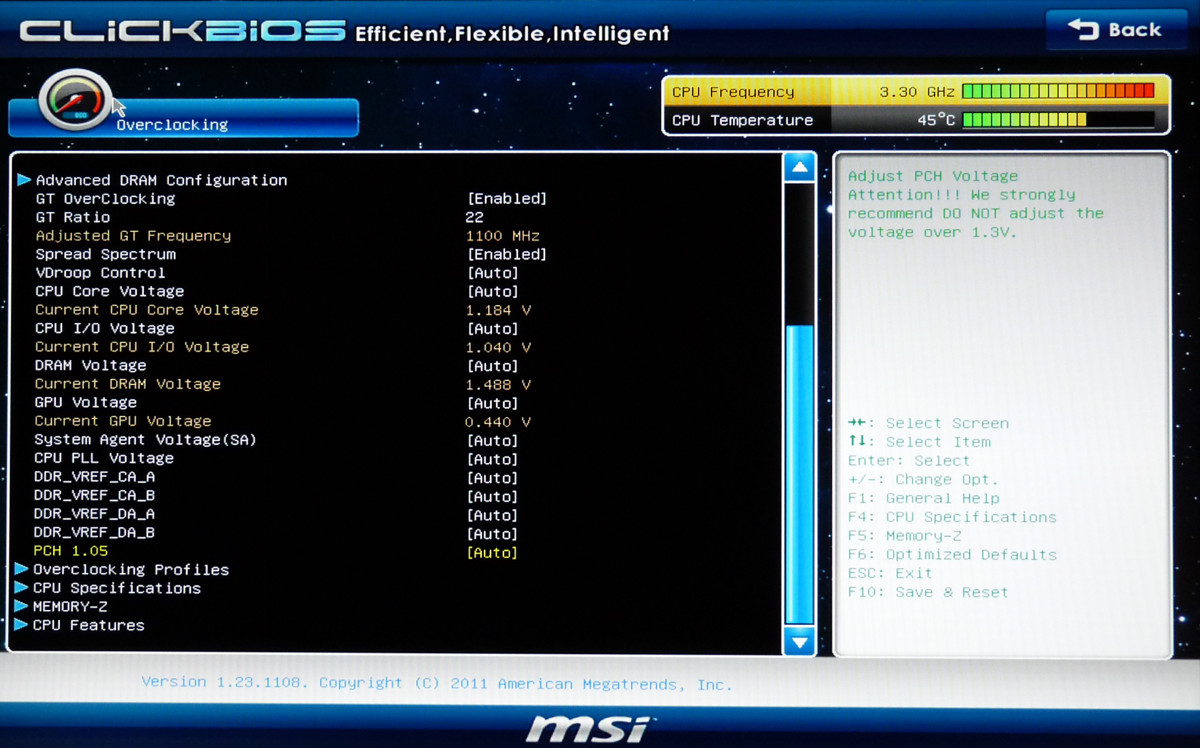

Overclocking Menü des MSI Z68A-GD80 – Teil 2
Eine richtige Lüftersteuerung ist auf den CPU-Lüfter begrenzt. Für die optionalen Lüfter gibt es jeweils die Einstellungen 50, 75 und 100 %.

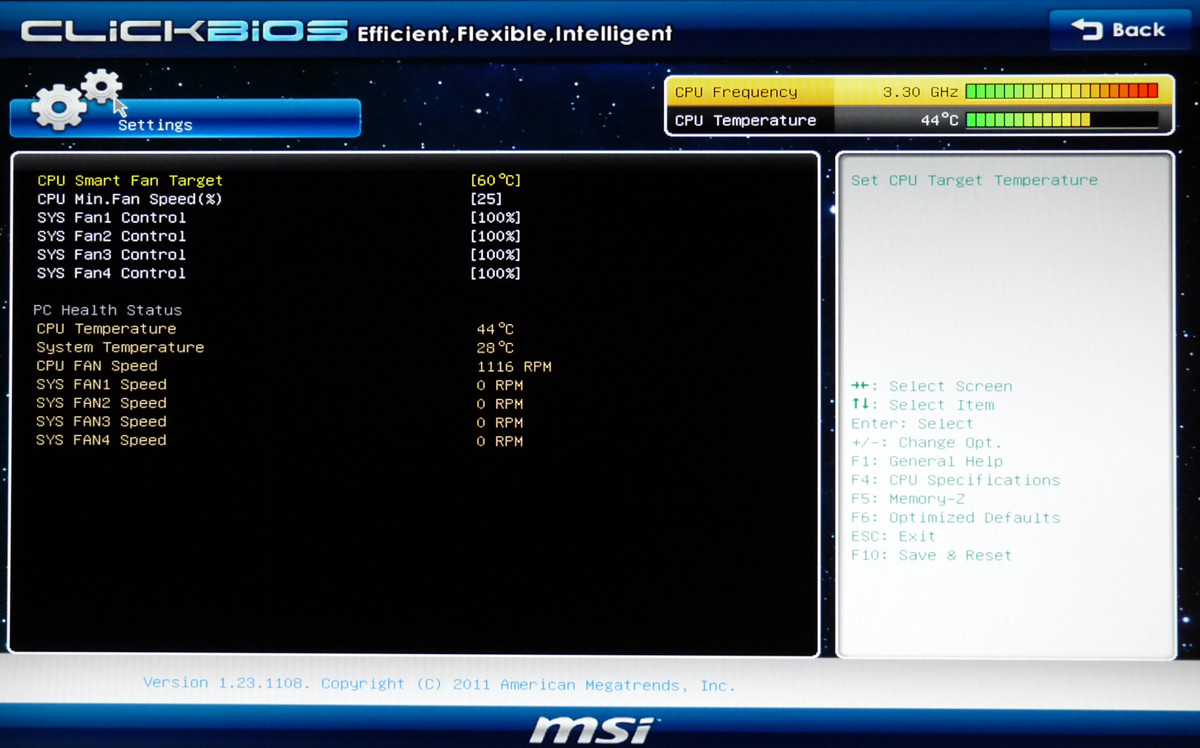

Lüftersteuerung des MSI Z68A-GD80
Die Speichereinstellungen sind für beide Kanäle getrennt wählbar, wobei die Parameter identisch sind.

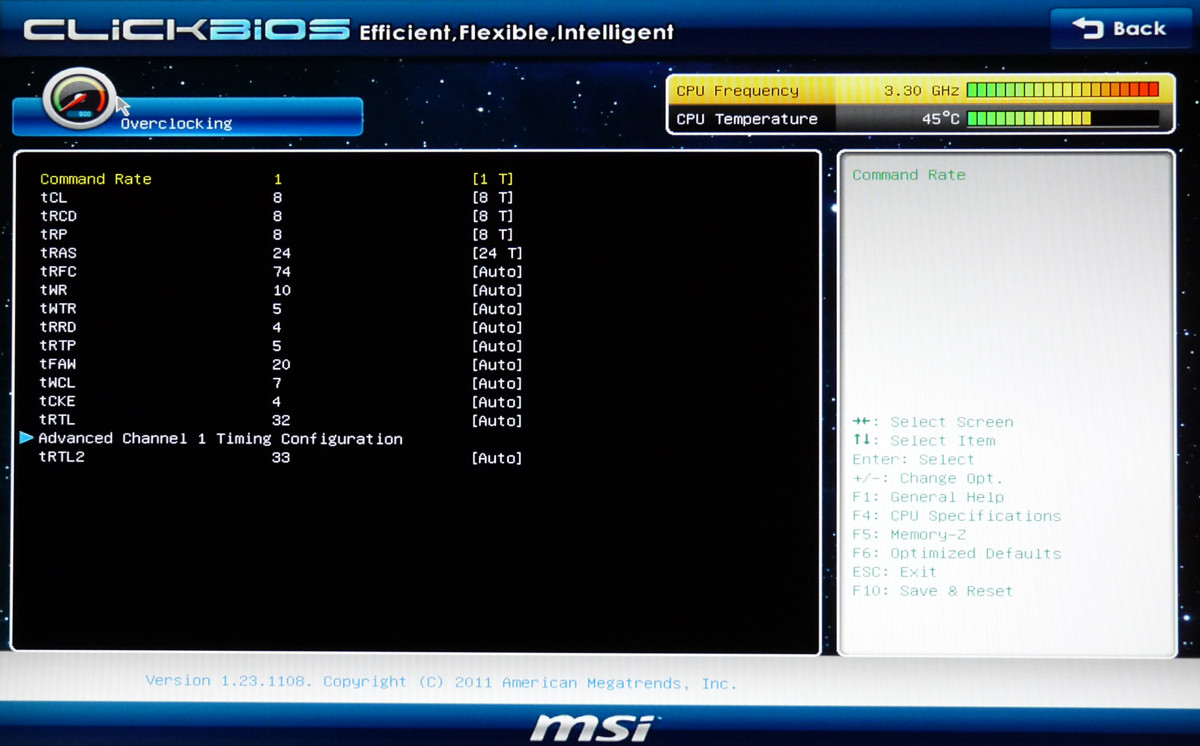

Speichereinstellungen des MSI Z68A-GD80
Außerdem gibt es sechs Profile zum Speichern der BIOS-Einstellungen.
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
| CPU Voltage | 0.800 – 1.800 Volt in 0.005V-Schritten |
| DDR3 Voltage | 1.108 – 2.464 Volt in 0.007V-Schritten |
| CPU I/O Voltage | 0.950 – 1.550 Volt in 0.020V-Schritten |
| System Agent Voltage | 0.925 – 1.585 Volt in 0.020V-Schritten |
| CPU PLL Voltage | 1.400 – 2.430 Volt in 0.010V-Schritten |
| PCH 1.05 Voltage | 0.775 – 1.724 Volt in 0.005V-Schritten |
| GPU Voltage | 1.000 – 1.600 Volt in 0.005V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
| Referenz-/PCIe-Takt | 38 – 480 MHz |
| Speichertakt | DDR3-1066 bis 2133 |
