Corsair Obsidian 550D - Seite 4

Innere Charakteristika

Auch im Innenraum präsentiert sich das Corsair Obsidian 550D komplett in schwarz. Corsair setzt hier auf den Innenraumaufbau der Carbide 400R/500R Serie.

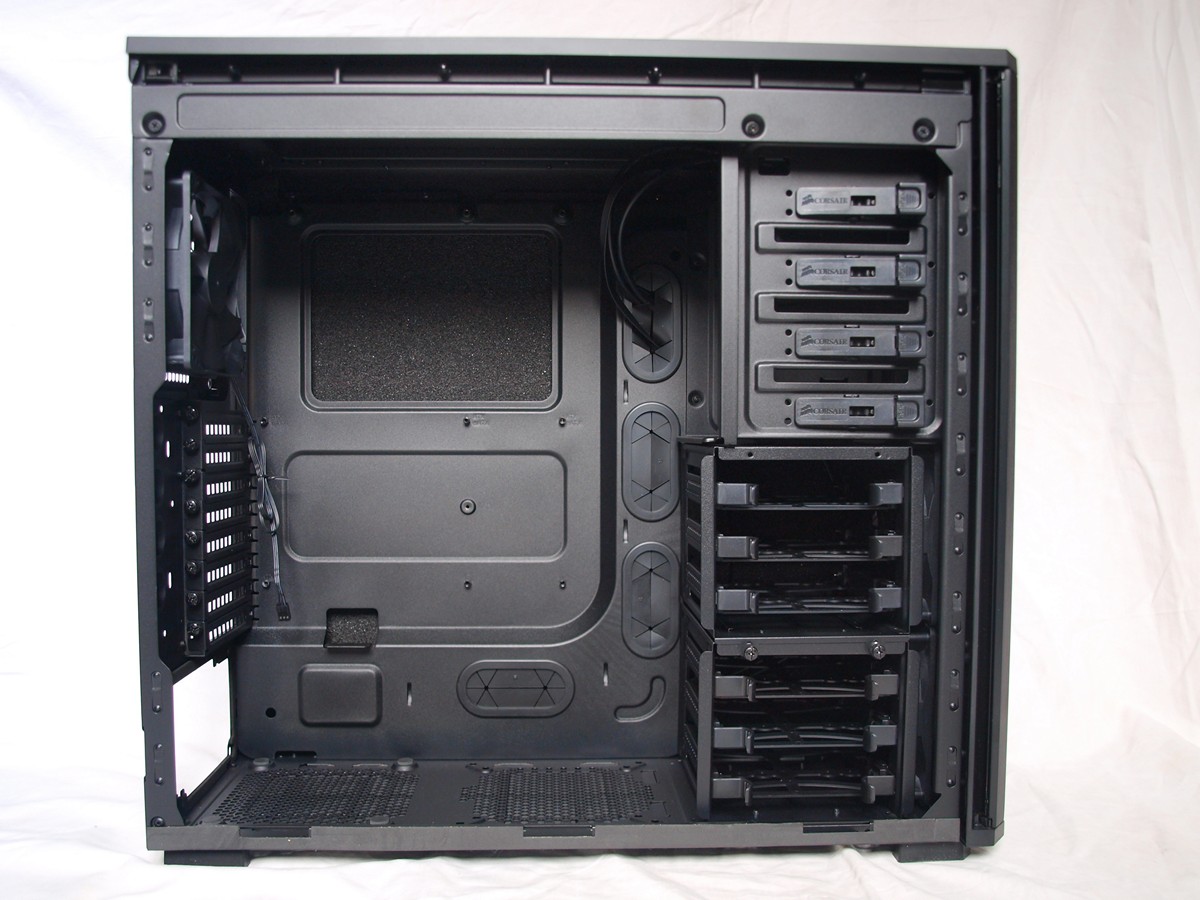

Der Mainboardschlitten ist für ATX-, MicroATX- und ITX-Mainboards ausgelegt und bietet einen Kabelkanal mit vier gummierten Kabelöffnungen sowie diverse kleinere Öffnungen für den 12V-CPU-Stecker und die Front-USB-Anschlüsse. Ebenfalls vorhanden ist die obligatorische Backplateöffnung zum einfacheren Montieren von großen Kühlern ohne Mainboardausbau.
Durch den Kabelkanal findet man hinter dem Mainboardschlitten trotz Dämmmatten hinreichend Platz, um auch dickere Kabel problemlos verlegen zu können.
Die Abstandshalter für das Mainboard sind für Standard ATX-Boards vormontiert.

Mainboard-Schlitten

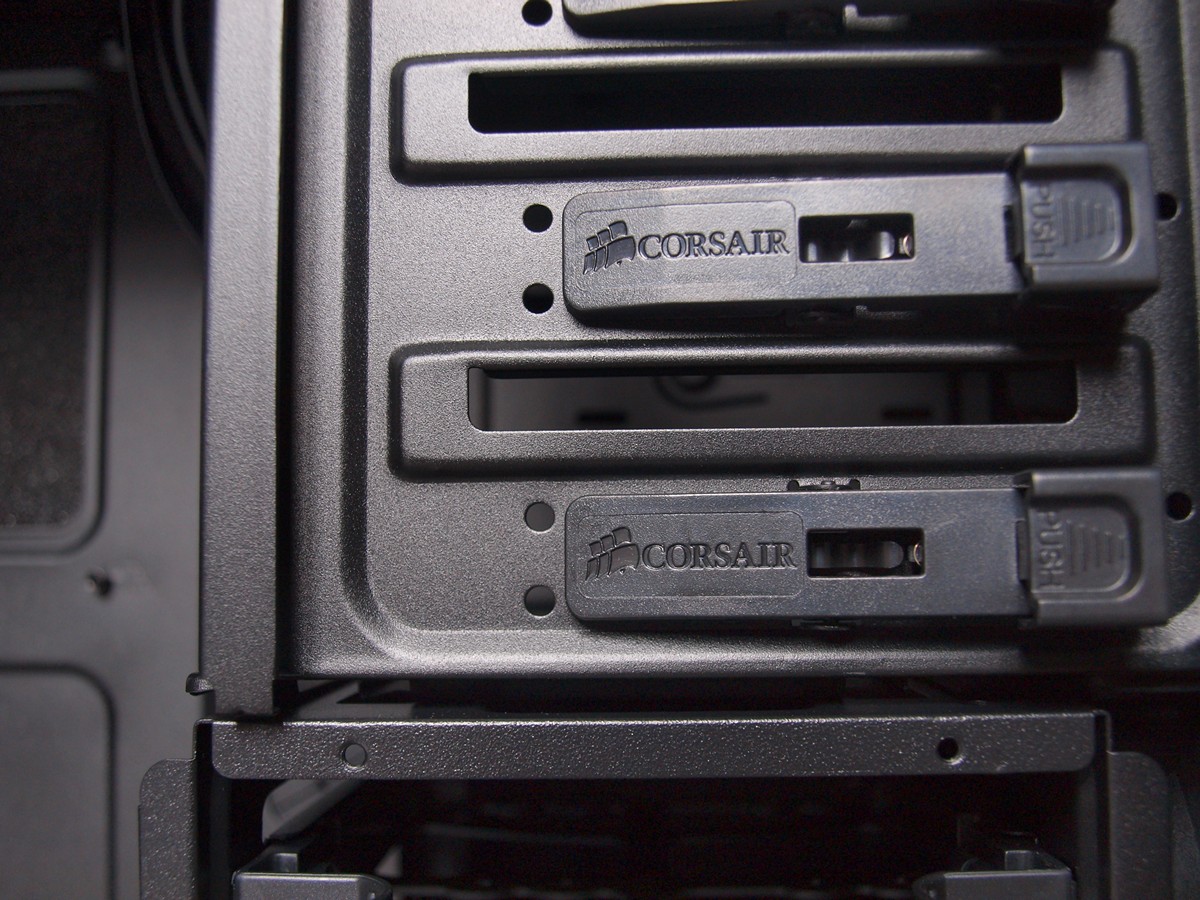

Die wahlweise bis zu vier 5,25-Zoll-Laufwerke lassen sich komplett ohne Werkzeug mit den Schnellspannfuttern montieren.

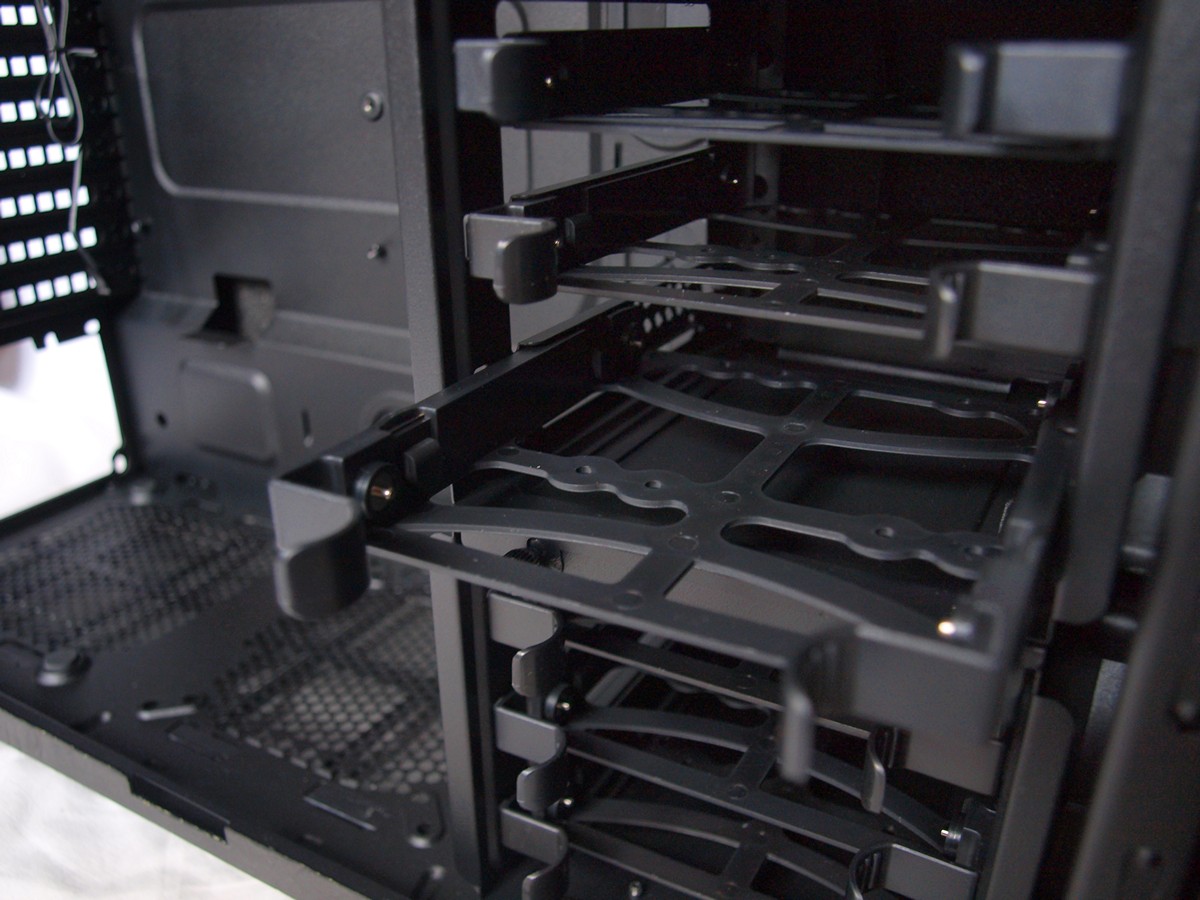

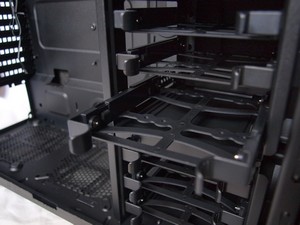

Zusätzlich lassen sich sechs 3,5-Zoll- oder optional auch sechs 2,5-Zoll-Laufwerke mit den HDD-Rack Schubladen montieren.
Corsair hat hier sehr großen Wert auf die Entkopplung gelegt. So hat keine Festplatte direkten Kontakt zu ihrer Schublade, sondern nur über Gummidämpfer.

Festplatten-Rack und Laufwerksbefestigungen

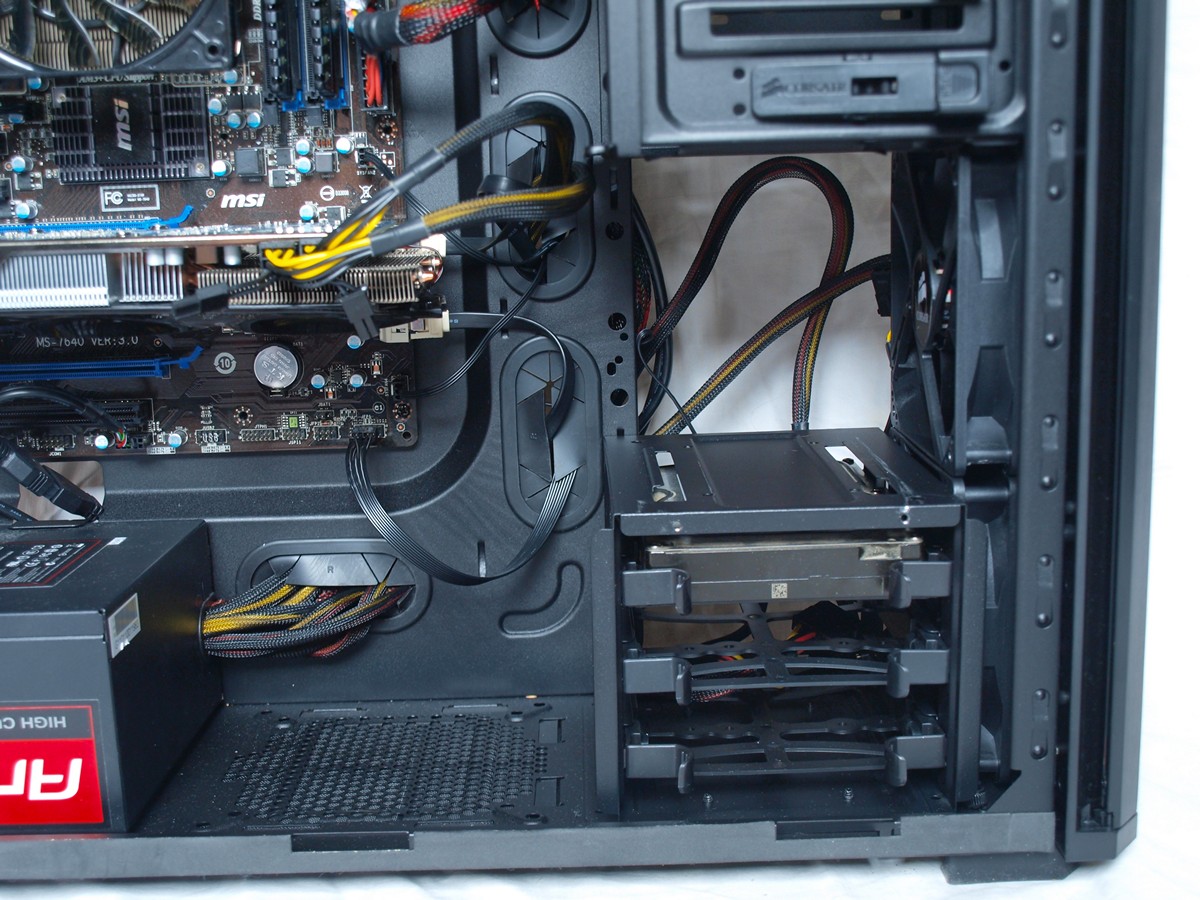

Die beiden Festplattenrahmen sind komplett demontierbar, um auch Platz für lange Grafikkarten oder große Wasserkühlungen zu schaffen. Dies geschieht durch das Lösen der Rändelschrauben

Lange Grafikkarte ohne HDD-Rack

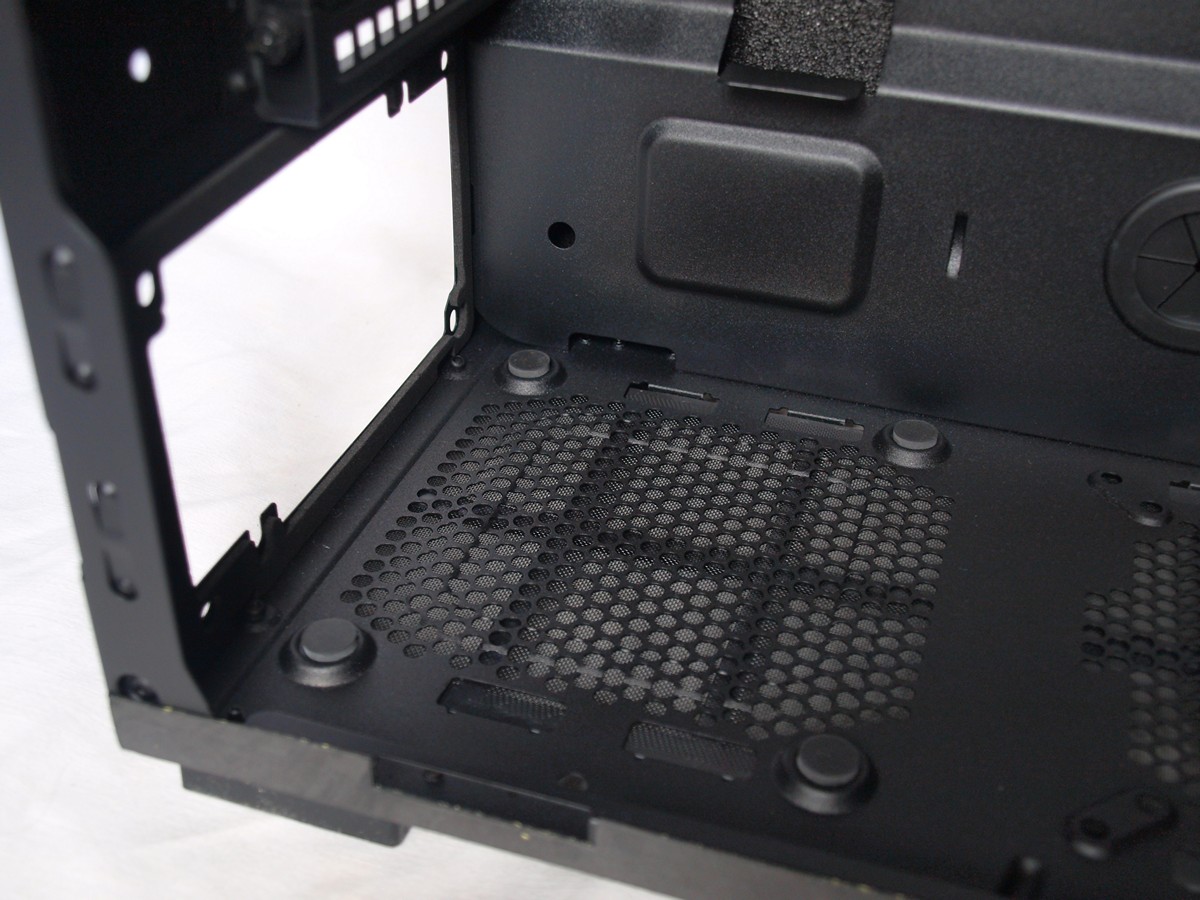

Auch das Netzteil wird im Obsidian 550D komplett entkoppelt zum Boden und zur Rückseite montiert.

Netzteilmontage im Obsidian 550D

Für eine ordentliche Belüftung sorgen bis zu acht 120-mm- bzw. zwei 120-mm- und sechs 140-mm-Lüfter. Für eine Wasserkühlung – falls gewünscht – ist natürlich auch genügend Platz vorhanden.

Belüftung im Obsidian 550D
