BIOS

Wer einmal ein ASUS EFI BIOS gesehen hat, wird auch das vom Maximus V Extreme sofort wieder erkennen. Das BIOS ist UEFI 2.0 kompatibel und lässt sich sowohl mit Tastatur als auch mit der Maus bedienen.
Am Anfang begrüßt einen der EZ-Mode, der eine gute Übersicht bietet.

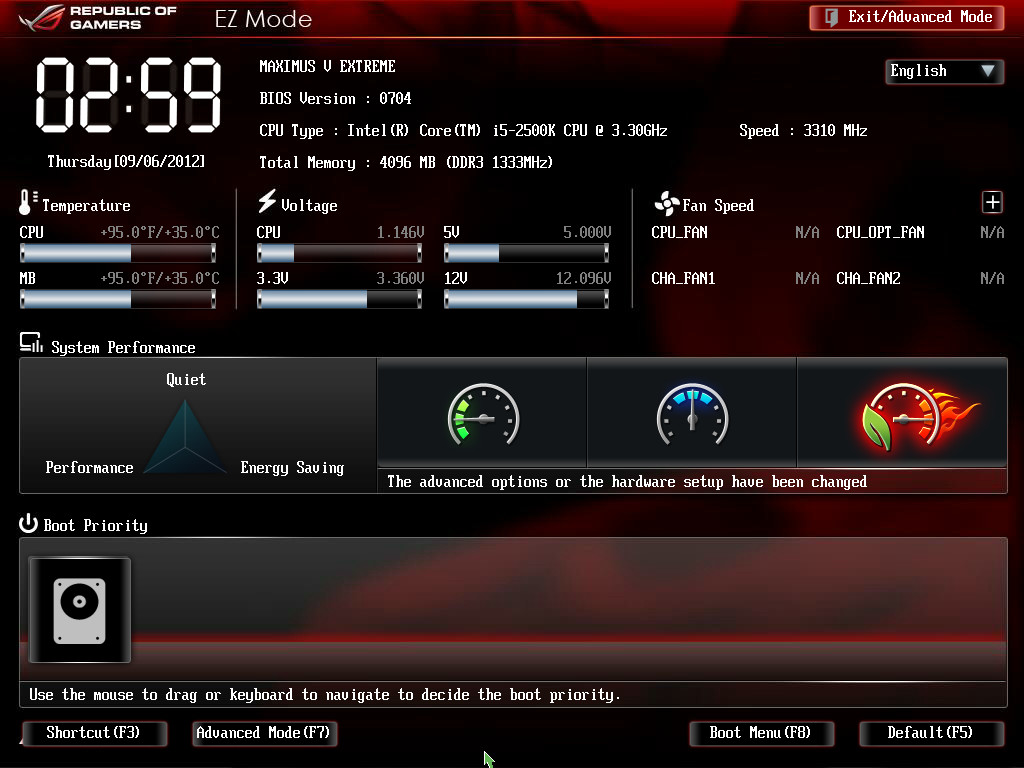

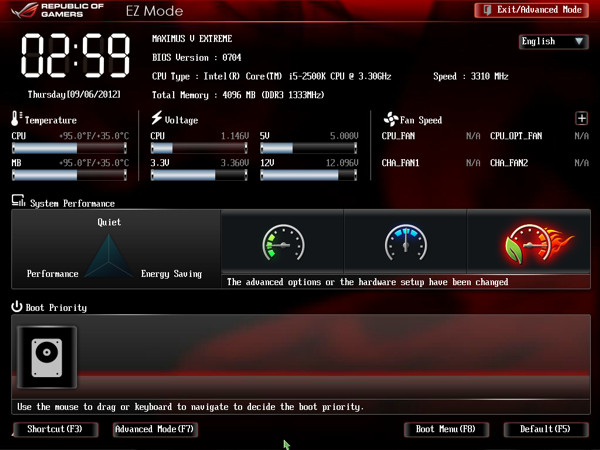

EZ Menü des ASUS Maximus V Extreme

Deutlich mehr Funktionalität bietet der Advanced Mode, unter dem auch das Menü Extreme Tweaker zu finden ist. Hier sind alle übertaktungsrelevanten Einstellungen zu finden. Die extrem umfangreichen Einstellungen hier im Detail zu erläutern, ersparen wir uns und zeigen die Einstellungen daher auf den Screenshots. Alle Parameter werden sowohl im BIOS als auch im Handbuch erläutert.

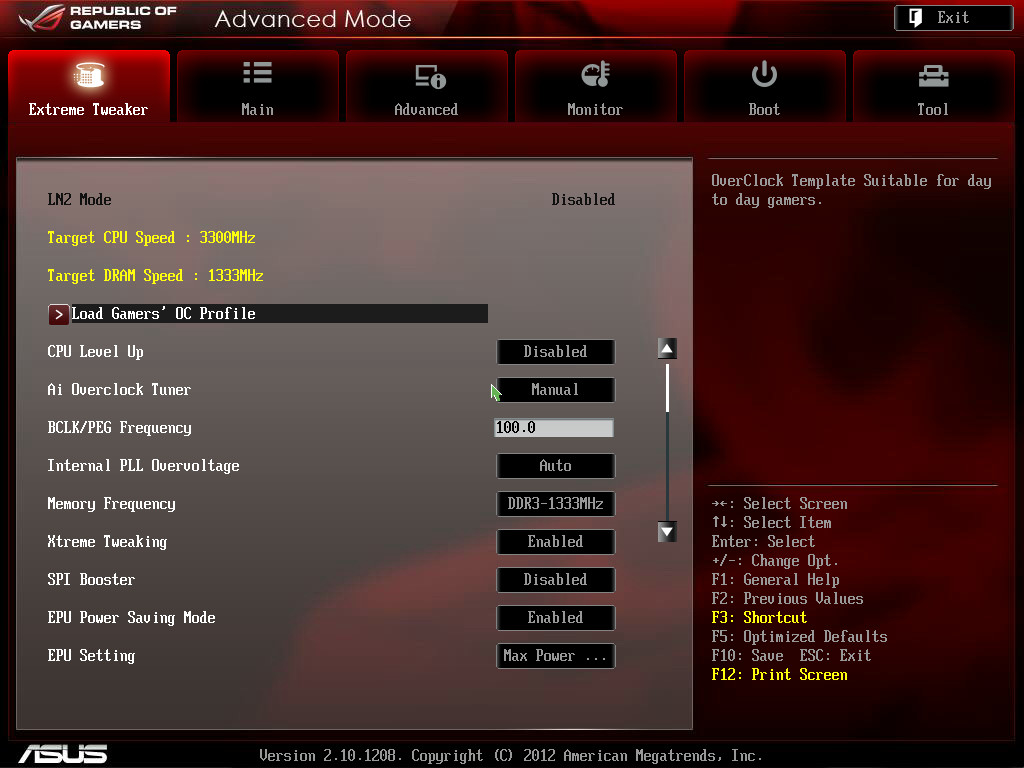

Extreme Tweaker Menü des ASUS Maximus V Extreme – Teil 1

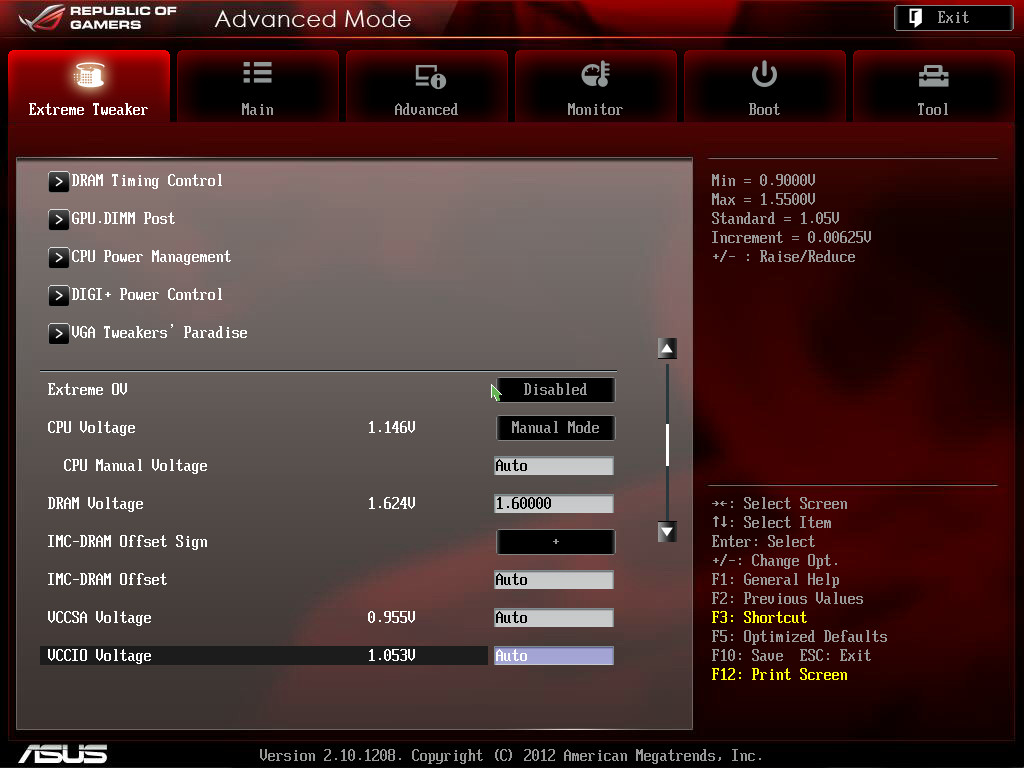

Extreme Tweaker Menü des ASUS Maximus V Extreme – Teil 2

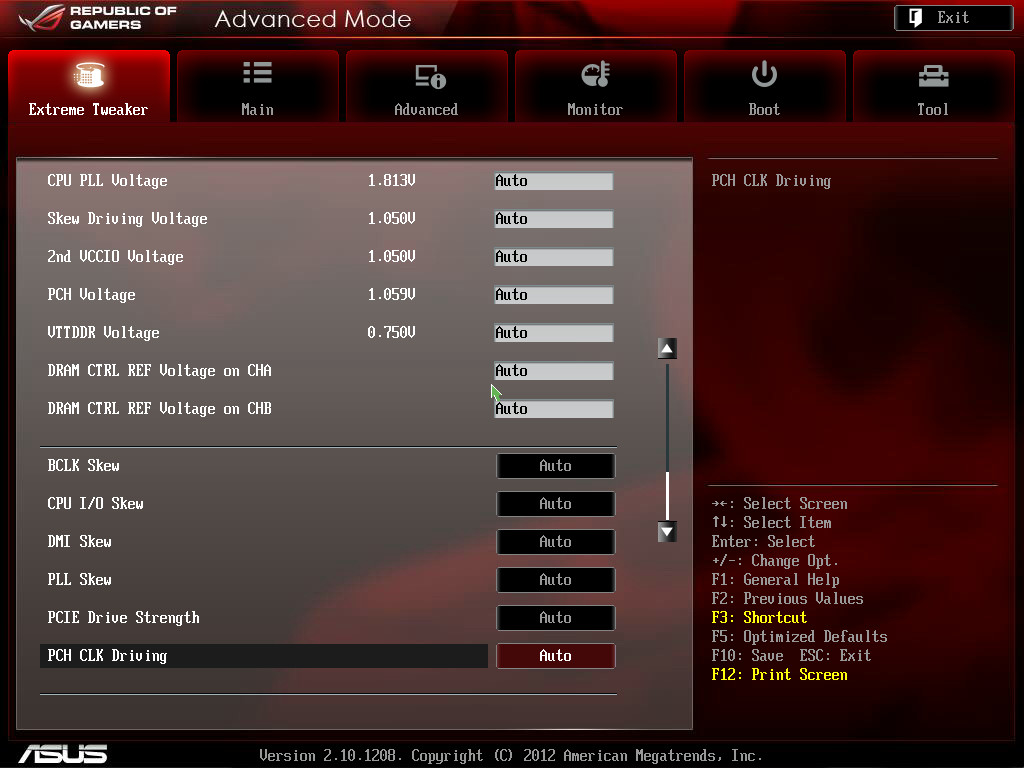

Extreme Tweaker Menü des ASUS Maximus V Extreme – Teil 3

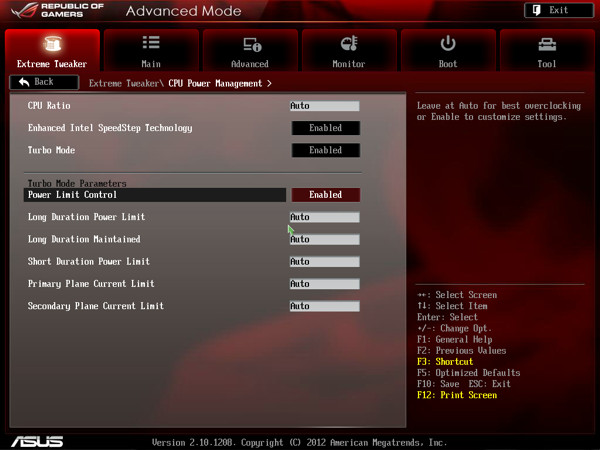

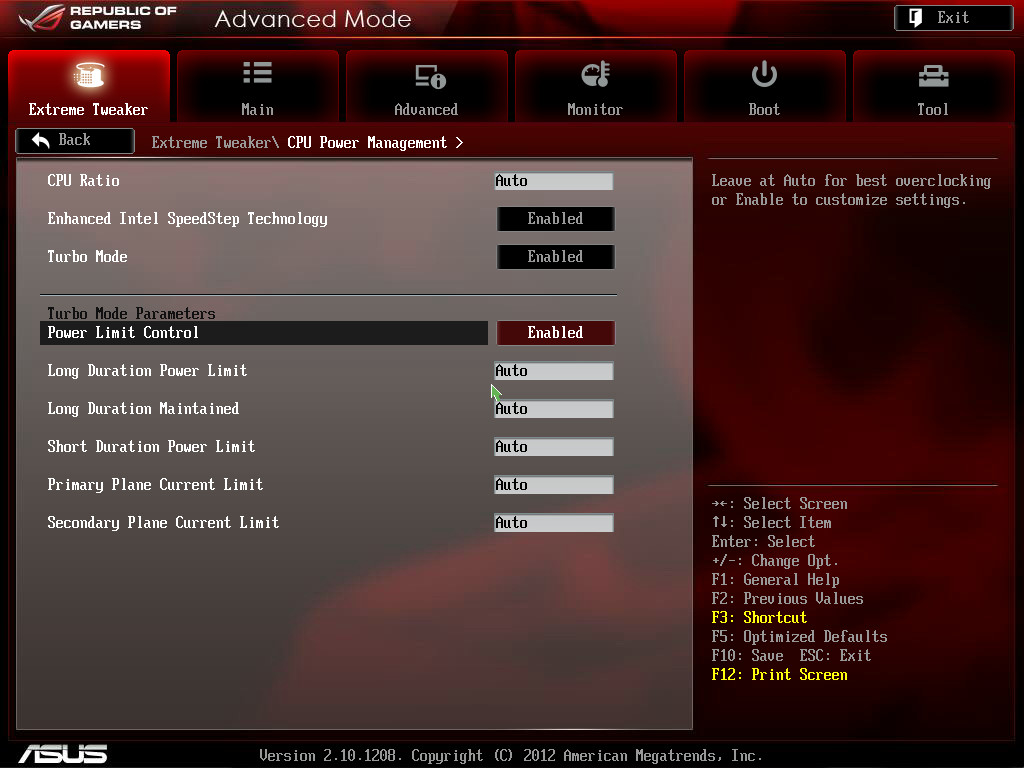

CPU Powermanagement des ASUS Maximus V Extreme

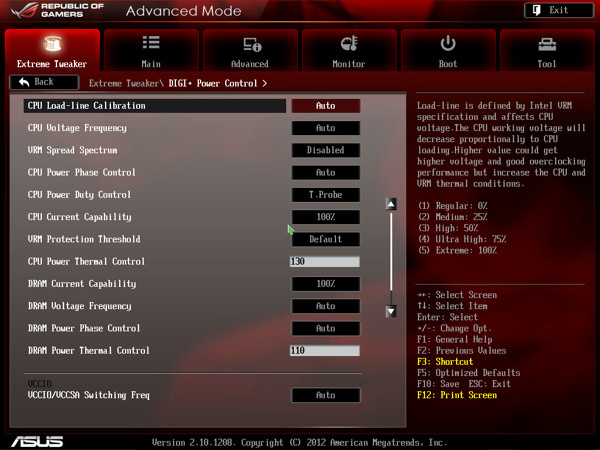

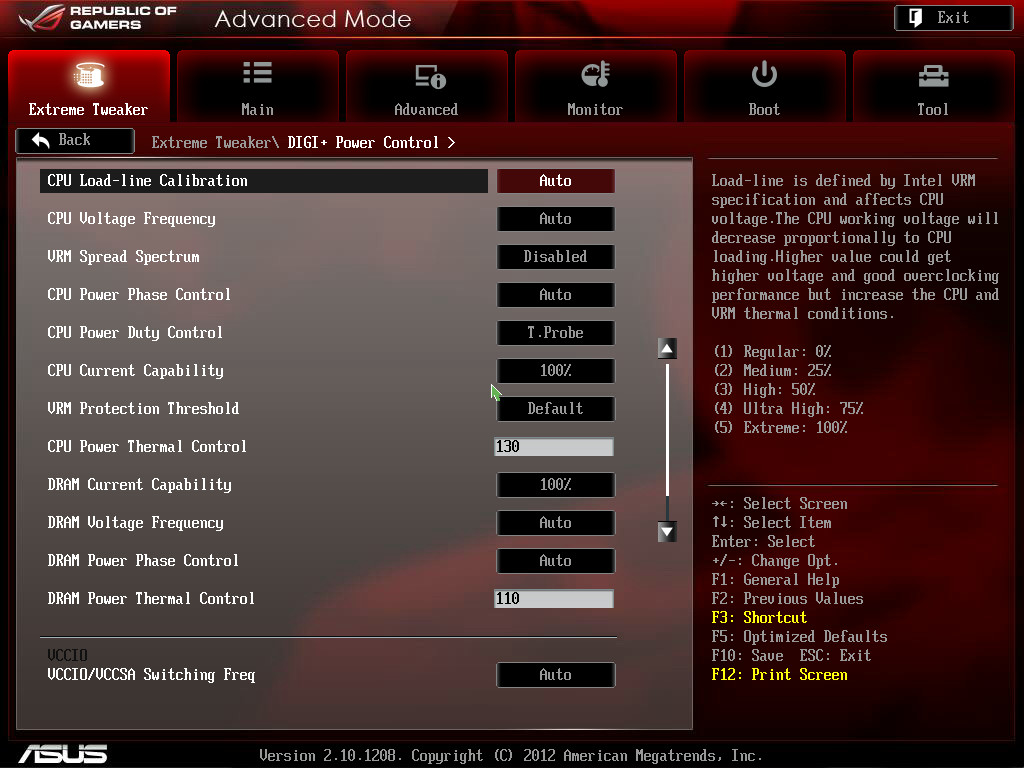

DIGI+ Power Control des ASUS Maximus V Extreme

Die Lüftersteuerung lässt ebenfalls kaum Wünsche offen. Ob mit oder ohne zusätzlichen Temperaturfühler sind die Einstellmöglichkeiten das Maximum, was aktuell möglich ist.

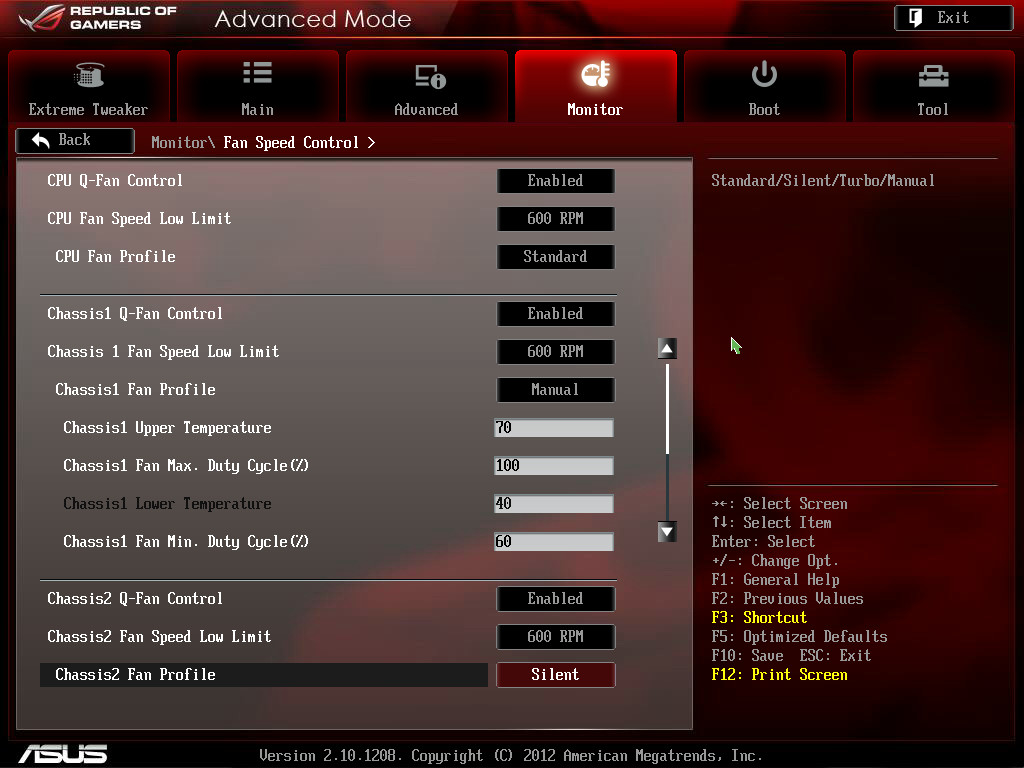

Lüftersteuerung des ASUS Maximus V Extreme

Auch bei den Speichereinstellungen gibt sich das ASUS Maximus V Extreme keine Blöße.

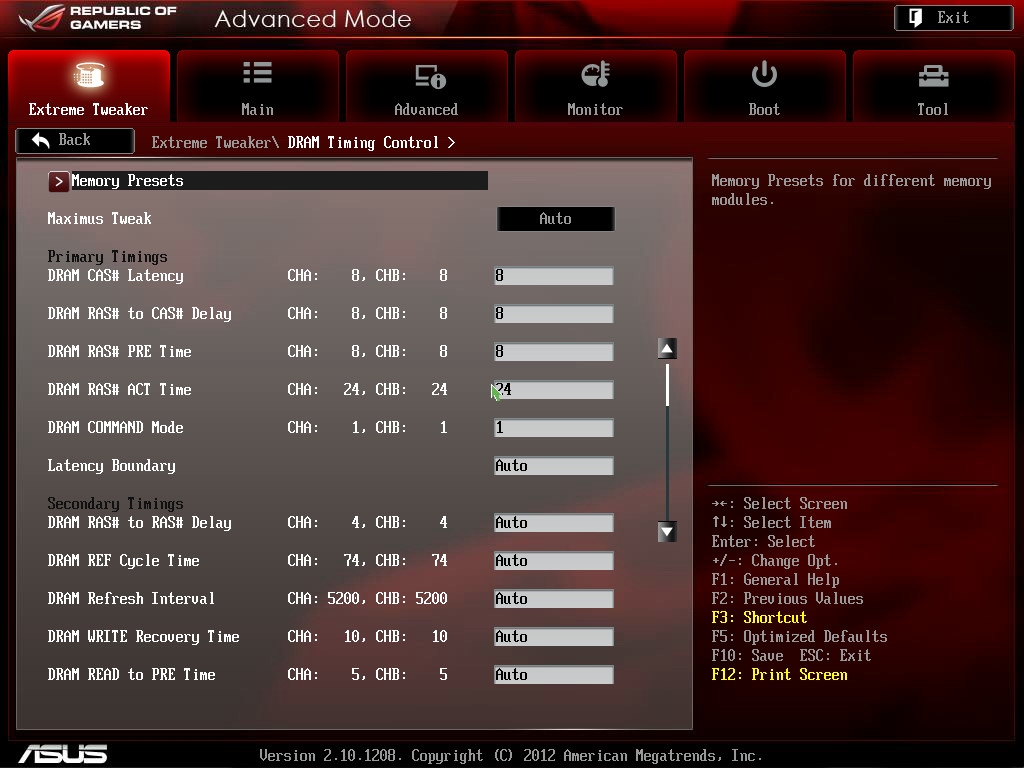

Speichereinstellungen des ASUS Maximus V Extreme – Teil 1

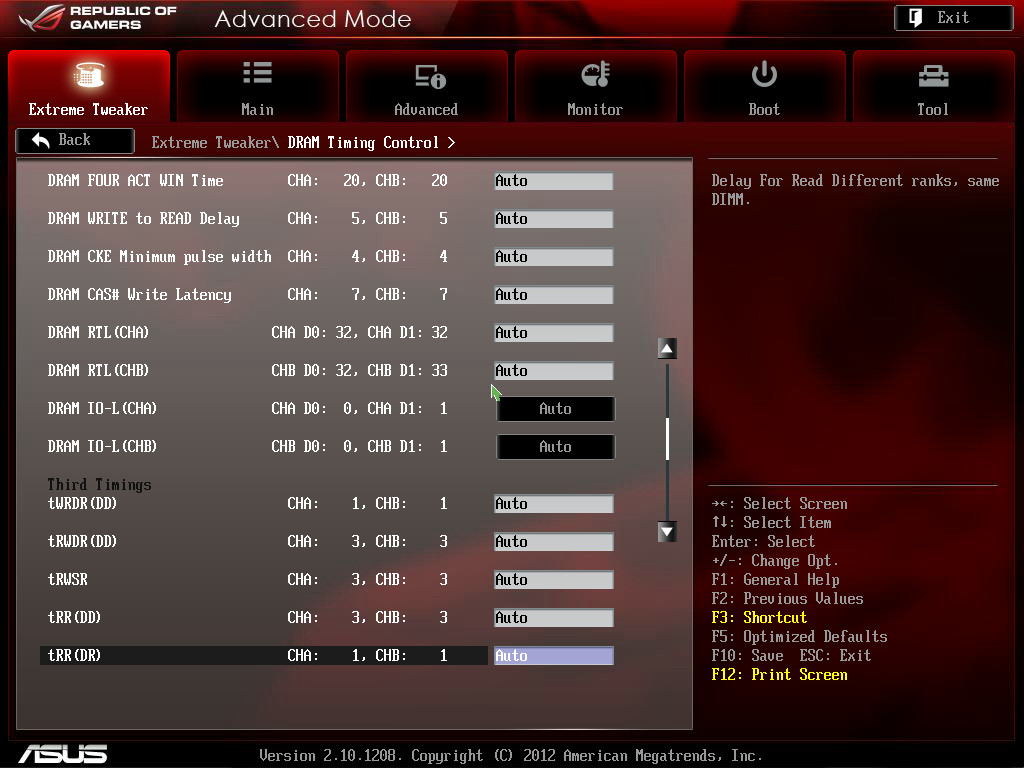

Speichereinstellungen des ASUS Maximus V Extreme – Teil 2

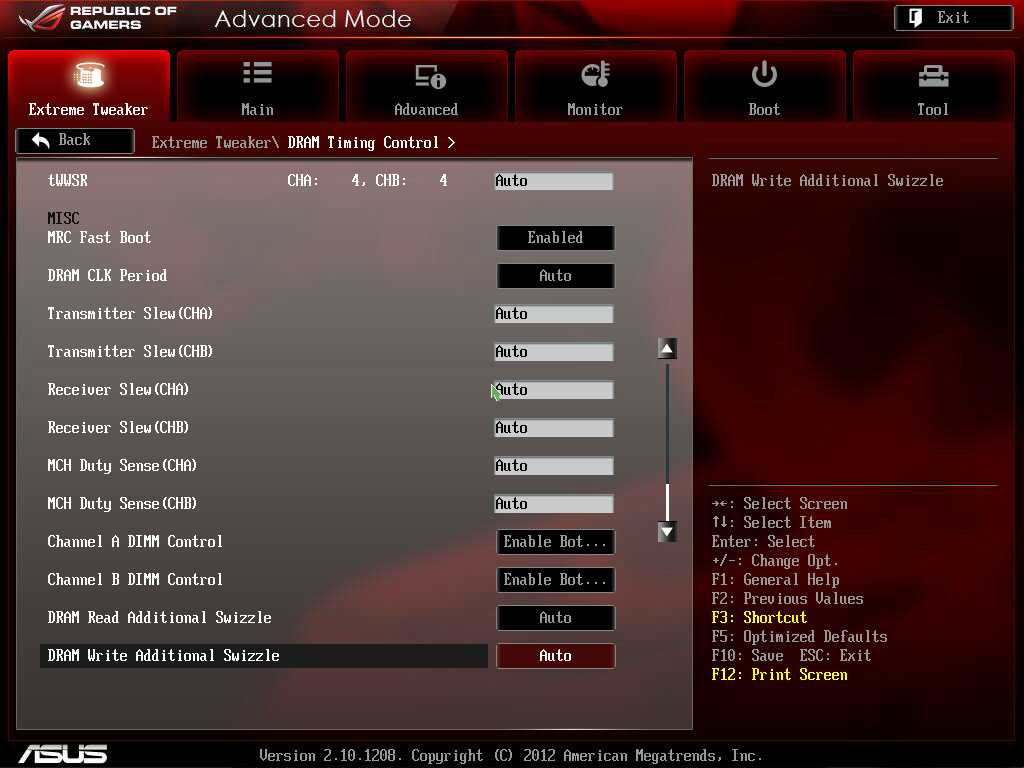

Speichereinstellungen des ASUS Maximus V Extreme – Teil 3

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU VCore Offset -0.635 bis + 0.635 Volt in 0.005V-Schritten
iGPU Voltage Offset -0.635 bis + 0.635 Volt in 0.005V-Schritten
VCCSA Voltage 0.800 – 1.700 Volt in 0.00625V-Schritten
VCCIO Voltage 0.900 – 1.550 Volt in 0.00625V-Schritten
2nd VCCIO Voltage 0.400 – 1.700 Volt in 0.00625V-Schritten
CPU PLL Voltage 1.250 – 2.500 Volt in 0.00625V-Schritten
Skew Driving Voltage 0.275 – 1.600 Volt in 0.00625V-Schritten
PCH 1.05V Voltage 0.800 – 1.600 Volt in 0.00625V-Schritten
VTTDDR Voltage 0.625 – 1.100 Volt in 0.00625V-Schritten
DDR3 Voltage 1.200 – 1.920 Volt in 0.005V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenz-Takt 80 – 300 MHz
Speichertakt DDR3-800 bis 2400
