Thermalright AXP-100 - Seite 4

Kompakter Kühler für HTPC und Mini-ITX Systeme

1. August 2013, 10:32 von
Anzeige

Montage

Die Montage des Thermalright AXP-100 erfolgt mit dem für Thermalright-typischen Montagesystem.

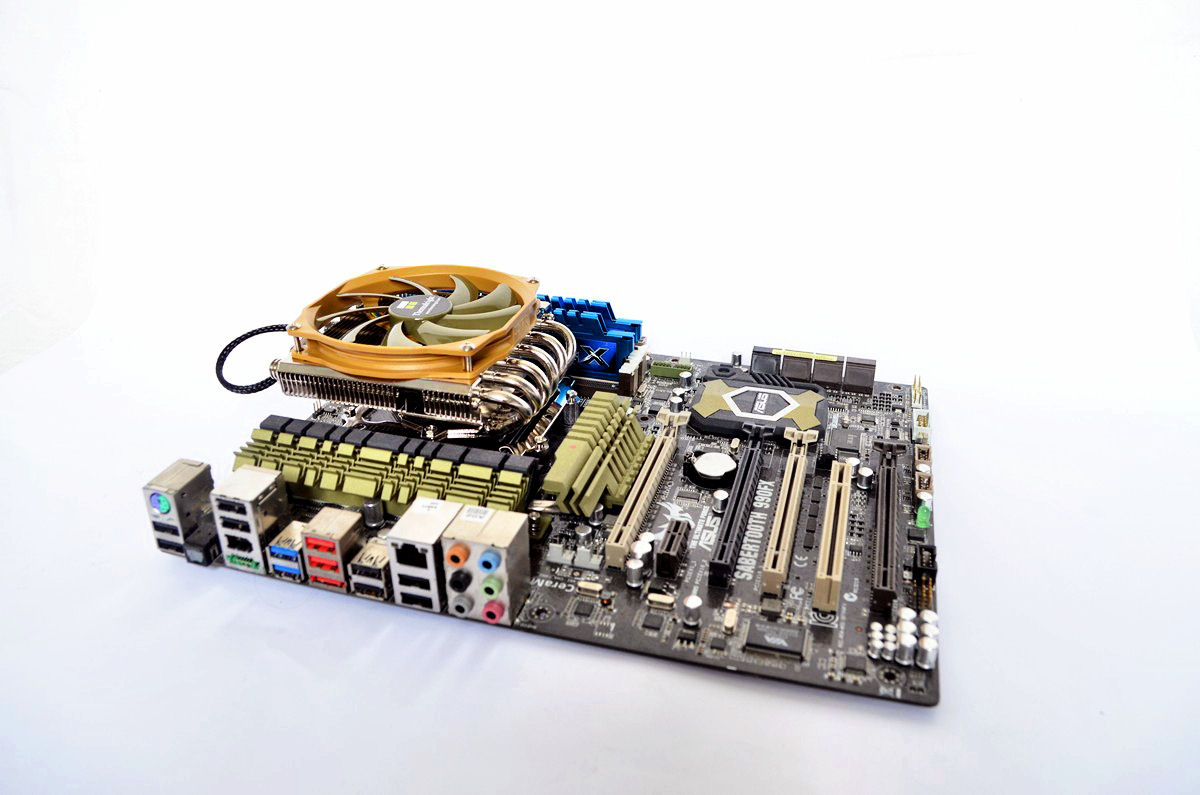

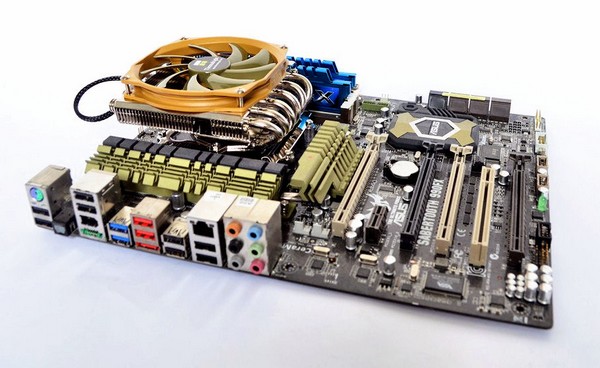

Der montierte Kühler

Zunächst wird das Retention-Modul von AMD und die Backplate entfernt. Nun folgen die Thermalright-Backplate mit den Abstandshaltern für AMD und den vier Gewindestangen. Darauf montiert werden vier Abstandshalter – mit der abisolierten Seite nach unten. Auf diese wird nun der eigentliche Montagerahmen mit vier Schrauben fixiert.
Vorteil dieses Rahmens ist, dass der Kühler auch auf AMD-Systemen in alle vier Richtungen ausgerichtet werden kann.

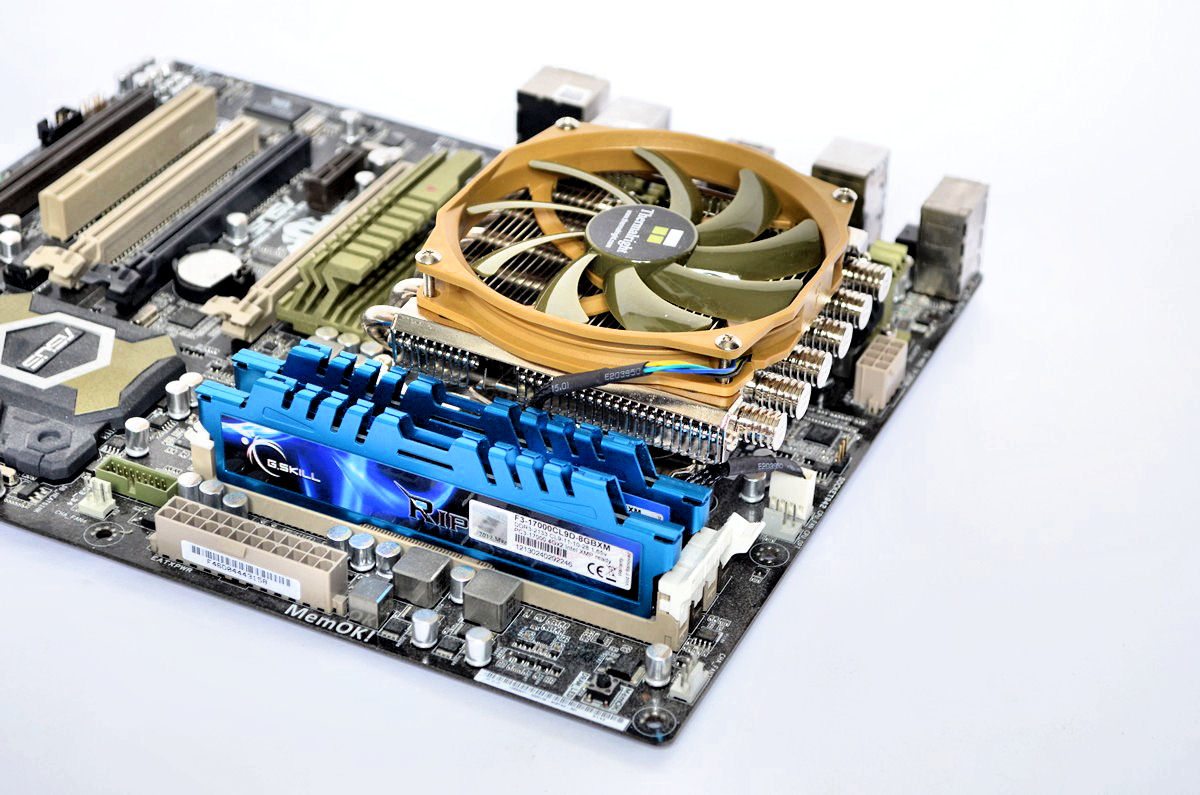

Der Kühler mit RAM

Die Montage nimmt etwa 10 bis 15 Minuten in Anspruch. Außer einem Schraubenzieher wird kein weiteres Werkzeug gebraucht.
