Cooler Master Eisberg Prestige 120L - Seite 4

Montage

Bei der Montage wird auf das Montagezubehör für den jeweiligen Sockel von Cooler Master zurückgegriffen. Im Test wird der Kühlkörper auf einem AM3+-Sockel montiert.

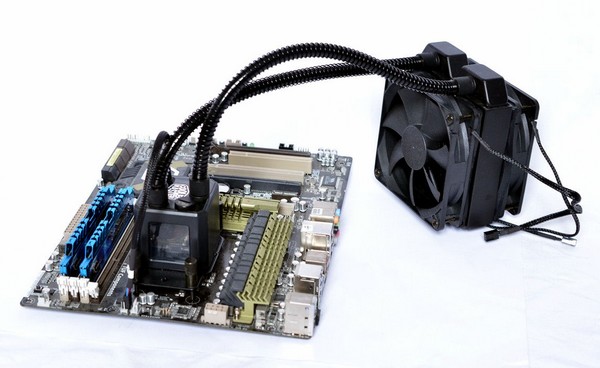

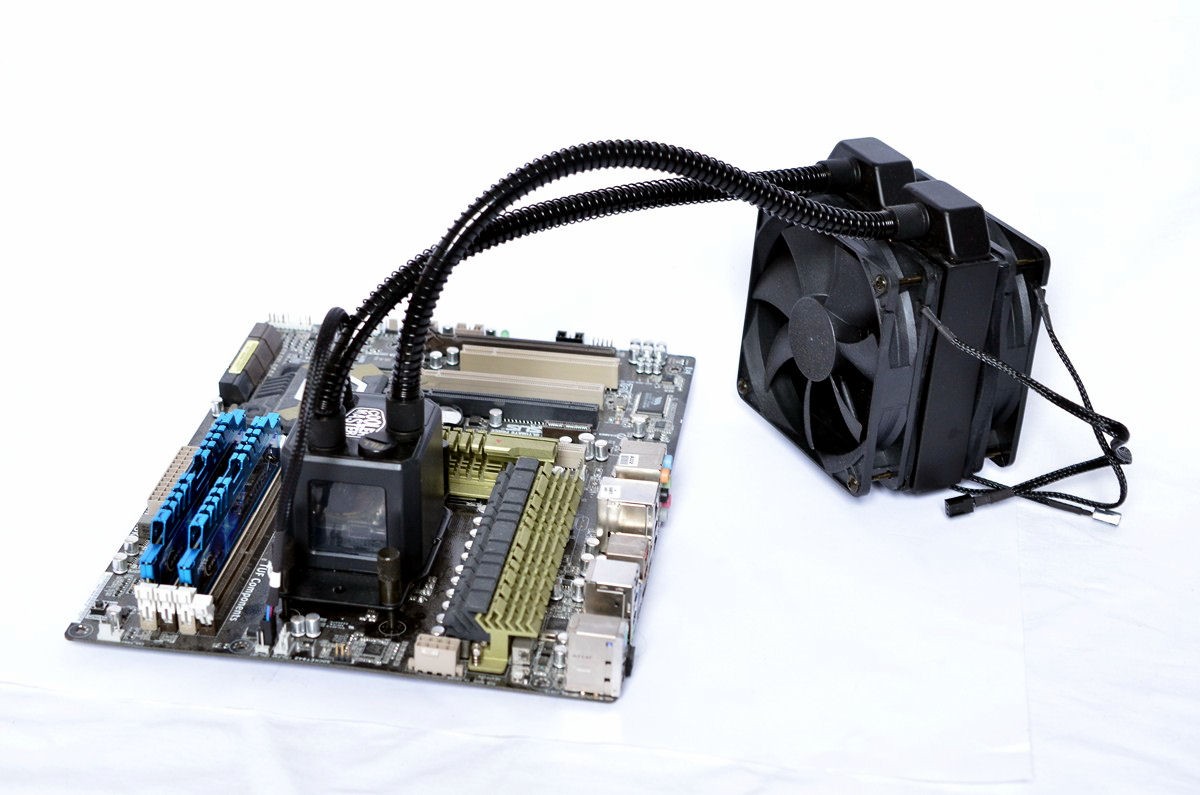

Der montierte Kühler

Zu Beginn werden die Kunststoffbügel des AMD-Retentionmoduls entfernt und die CPU von alter Wärmeleitpaste befreit.
Die eigentliche AMD-Backplate wird weiterverwendet, jedoch mit vier Gewindestangen von Cooler Master versehen und unter dem CPU-Sockel platziert.
Nun werden die beiden AMD-Montagestege an der eigentlichen Kühleinheit angebracht und Wärmeleitpaste auf die CPU aufgetragen.
Danach wird die Kühleinheit auf der CPU so platziert, dass die vier Gewindestangen aus den vier Bohrungen in den Montagestegen hervorstehen.

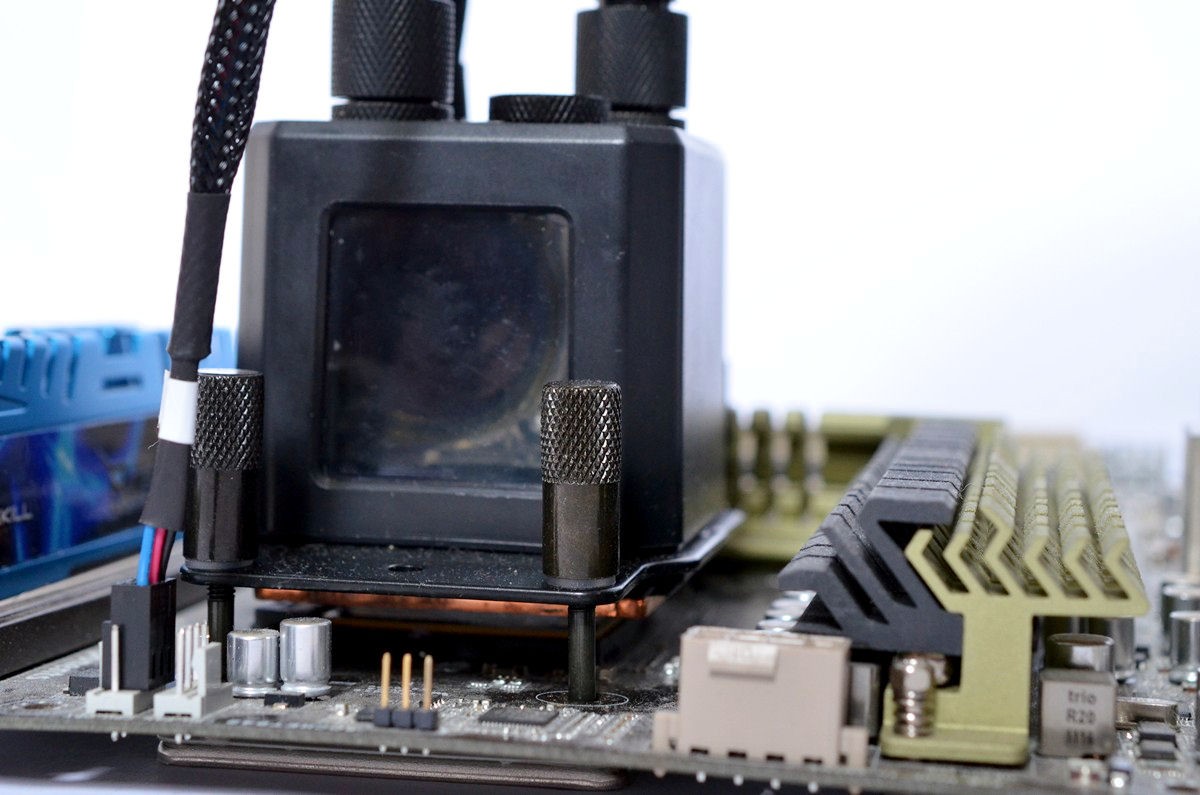

Die Montagebügel

Auf diese werden nun jeweils eine Unterlagsscheibe, eine Feder sowie die Abschlussmutter platziert.
Letztere wird dann mit Gefühl festgezogen und die Pumpeneinh3eit sowie die Lüfter angeschlossen.

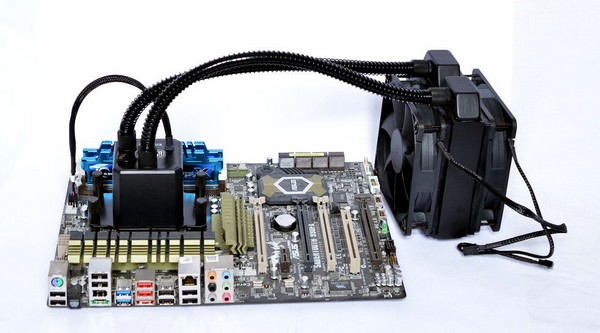

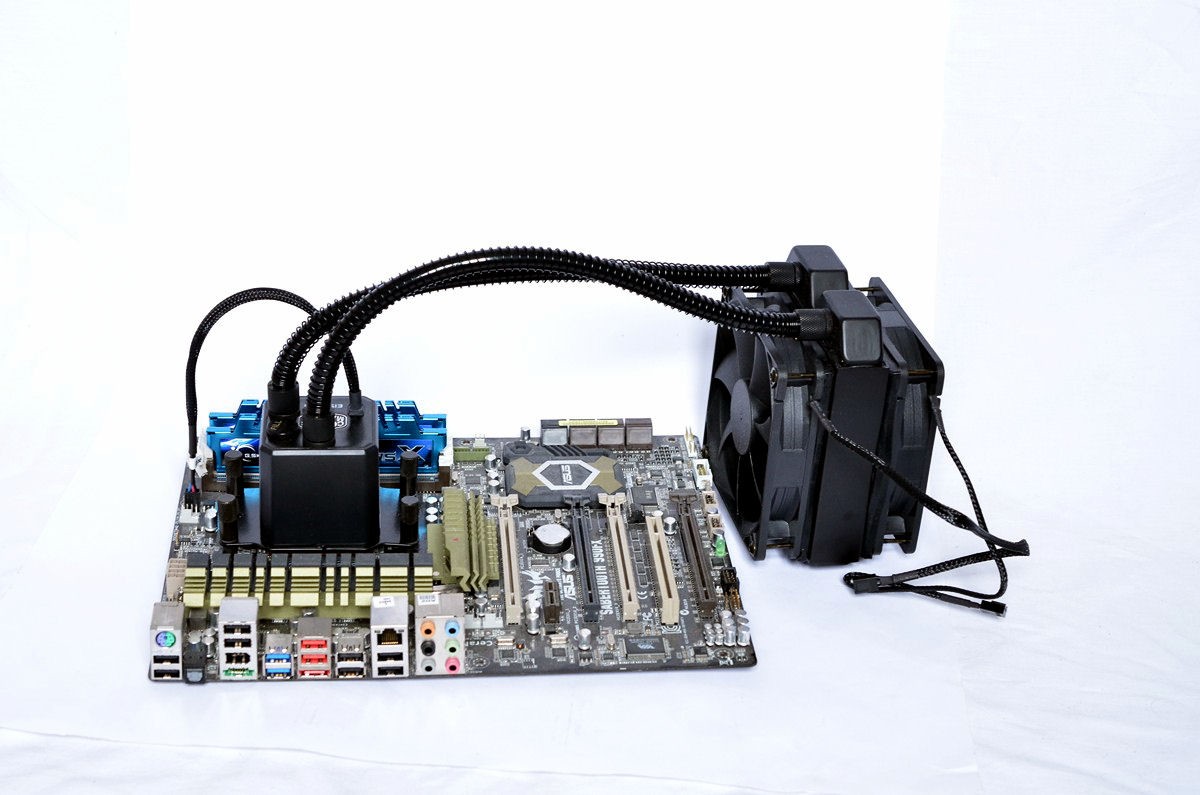

Der Kühler mit Lüfter

Für die Montage müssen ungefähr 10-15 Minuten eingerechnet werden. Sie ist mit einfachem Werkzeug durchführbar.
