Messungen an der Chroma Teststation

Zusätzlich zu den Praxistests mit verschiedenen Systemen testet Hartware.net die Netzteile nun auch gelegentlich an einer Chroma ATE 8000 Teststation. Wir bedanken uns beim Netzteilhersteller be quiet! für die Bereitstellung der Chroma und die entsprechende Unterstützung bei den Tests!

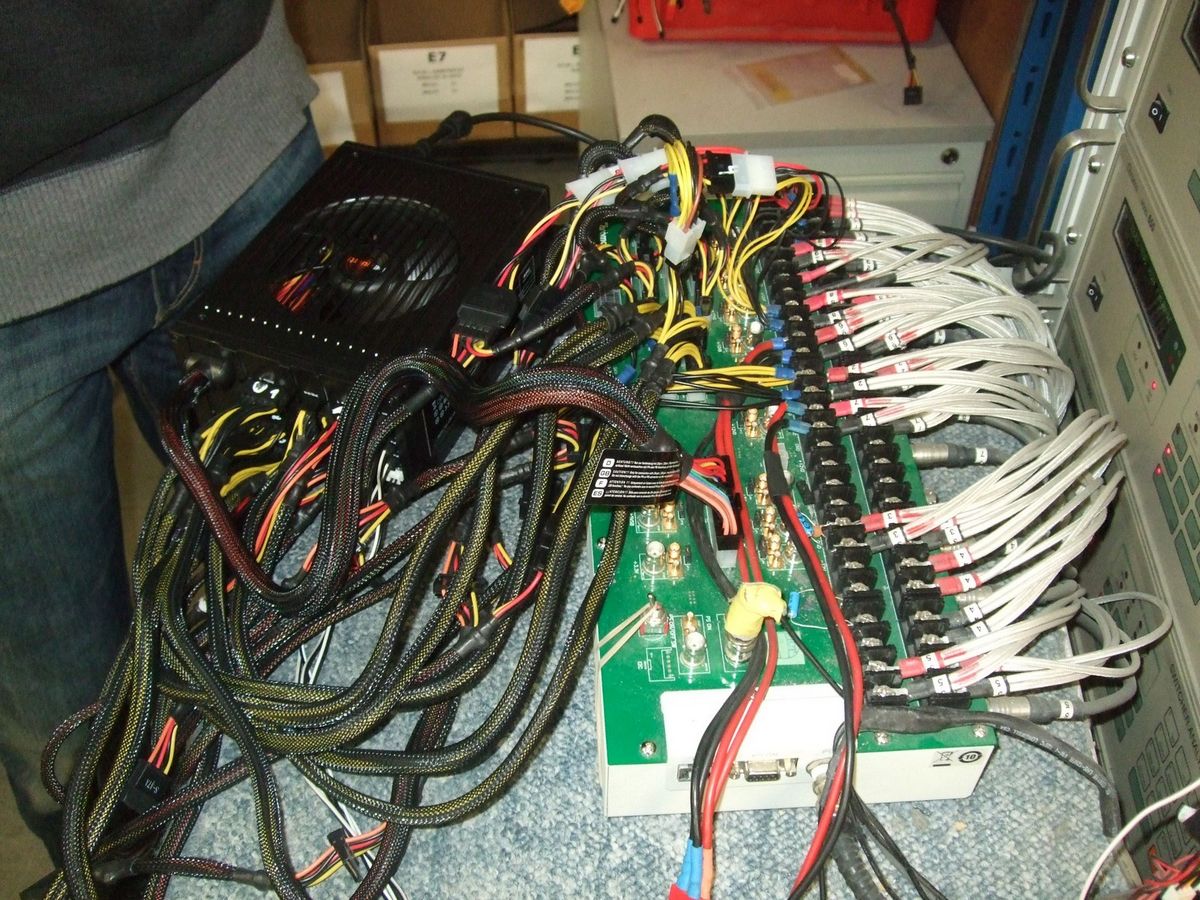

Die Chroma Teststation in Bildern:

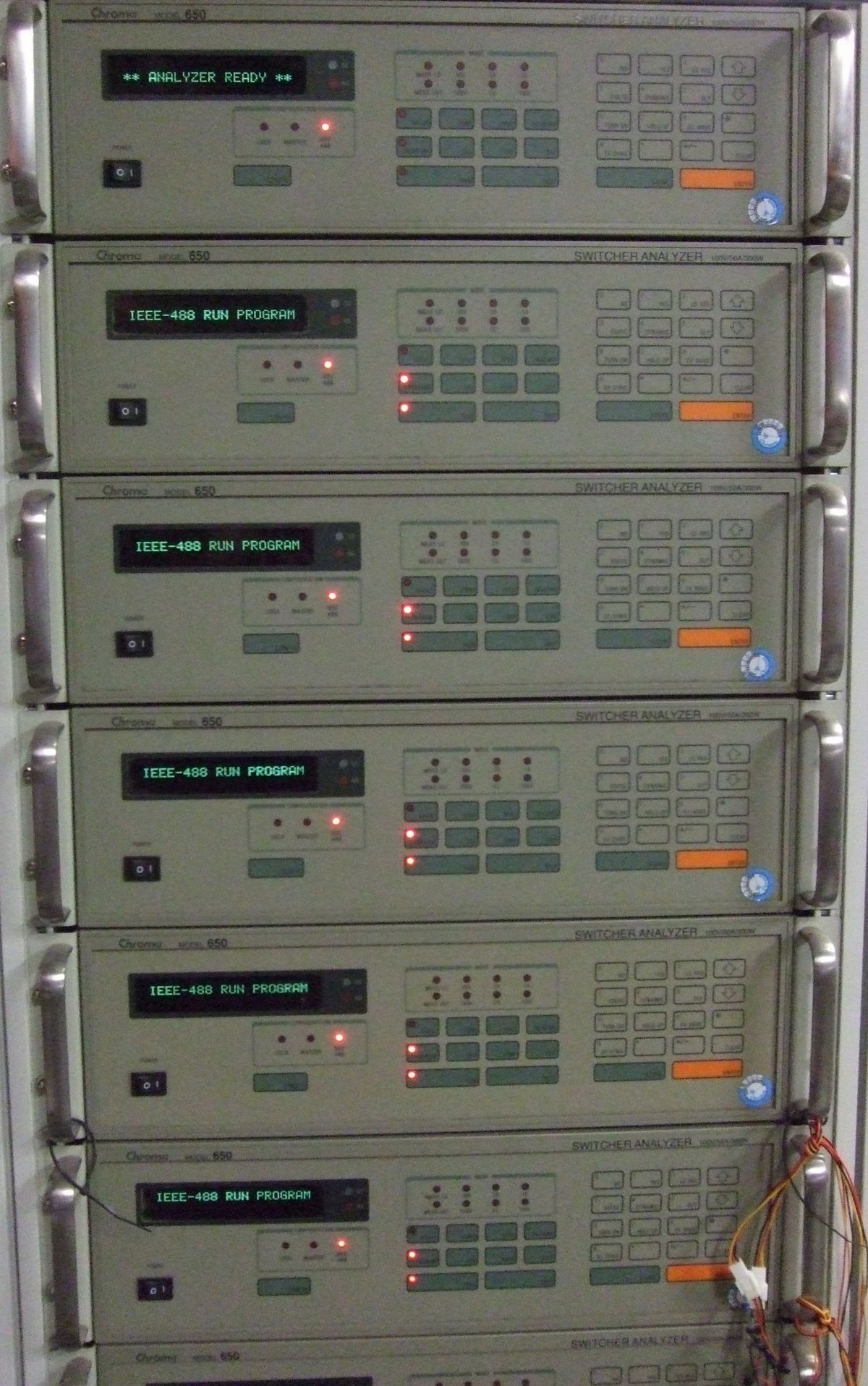

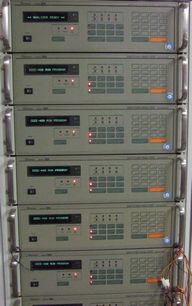

Chroma ATE 8000

Nachfolgend sind die Ergebnisse der Testläufe an der Chroma bei 230 Volt aufgeführt.

Chroma 10% Last
Last 10 % +12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
Spannung 12,24 V 12,23 V 12,26 V 5,08 V 3,36 V 12,12 V 5,09 V
Stromstärke 1,1 A 1,11 A 1,01 A 0,98 A 0,97 A 0,04 A 0,20 A
Last pro Leitung 13,46 W 13,57 W 13,42 W 4,99 W 3,32 W 0,47 W 1,01 W

Last P(in) 60,24 W
Last P(out) 50,24 W
Wirkungsgrad 83,40 %
PFC (0-1) 0,8253
Chroma 20% Last
Last 20 % +12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
Spannung 12,22 V 12,20 V 12,25 V 5,07 V 3,36 V 12,11 V 5,07 V
Stromstärke 2,23A 2,23 A 2,22 A 1,96 A 1,22 A 0,08 A 0,41 A
Last pro Leitung 27,18 W 27,24 W 27,19 W 9,91 W 6,59 W 0,96 W 2,07 W

Last P(in) 113,82 W
Last P(out) 101,15 W
Wirkungsgrad 88,87 %
PFC (0-1) 0,8974
Chroma 50% Last
Last 50 % +12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
Spannung 12,14 V 12,09 V 12,22 V 5,03 V 3,33 V 12,01 V 5,02 V
Stromstärke 5,59 A 5,6 A 5,58 A 4,9 A 4,92 A 0,2 A 1,02 A
Last pro Leitung 67,85 W 67,65 W 68,19 W 24,72 W 16,39 W 2,41 W 5,12W

Last P(in) 272,15 W
Last P(out) 252,33 W
Wirkungsgrad 92,72 %
PFC (0-1) 0,9369
Chroma 100% Last
Last 100 % +12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
Spannung 12,01 V 11,90V 12,16 V 4,97 V 3,29 V 12,09 V 4,93 V
Stromstärke 11,18 A 11,19 A 11,18 A 9,87 A 9,87 A 0,41 A 2,05 A
Last pro Leitung 117,84 W 147,31 W 118,65 W 61,61 W 40,82 W 5,00 W 12,14 W

Last P(in) 551,38 W
Last P(out) 499,89 W
Wirkungsgrad 90,66%
PFC (0-1) 0,9696
Wirkungsgrade im Überblick
230 Volt Enermax
Platimax 500W
10 % 83,4 %
20 % 88,87 %
50 % 92,72 %
100 % 90,70 %

Im Folgenden sind die Wirkungsgrade der für die 80-Plus-Bewertung relevanten Messungen bei 115 Volt aufgeführt. Auf die Darstellung der Einzelergebnisse verzichten wir, weil sie hierzulande – bei 230 Volt – nicht relevant sind.

Vergleich der Wirkungsgrade
115 Volt Enermax
Platimax 500W		 80+ Gold 80+ Platin
20 % 90,1 % 87 % 90 %
50 % 91,5 % 90 % 92 %
100 % 88,88 % 87 % 89 %

Sowohl im 115-Volt- als auch im 230-Volt-Netz agiert das Platimax mit hoher Effizienz. Die Voraussetzungen für das 80-Plus-Platinum-Zertifikat werden nicht erfüllt, liegen aber so knapp an der Grenze, dass man von Messungenauigkeit sprechen kann.

Sonstige Messungen

Spannungsverhalten
+12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
Maximum 12,60 V 12,6 V 12,60 V 5,25 V 3,47 V 13,20 V 5,50 V
10 % Last 12,24 V 12,23 V 12,26 V 5,08 V 3,37 V 12,12 V 5,09 V
20 % Last 12,22 V 12,2 V 12,25 V 5,07 V 3,36 V 12,11 V 5,07 V
50 % Last 12,144 V 12,09 V 12,22 V 5,03 V 3,33 V 12,10 V 5,02 V
100 % Last 12,00 V 11,90V 12,16 V 4,97 V 3,29 V 12,10 V 4,93 V
Minimum 11,40 V 11,40 V 11,40 V 4,75 V 3,14 V 10,80 V 4,75 V

Noise bei 230V
+5V +12V1 +12V2 +12V3 +3,3V +5Vsb -12V
max. 50 mV 120 mV 120 mV 120 mV 50 mV 50 mV 200 mV
10 % Last 7 mV 11 mV 13 mV 14 mV 17 mV 17 mV 20 mV
20 % Last 8 mV 13 mV 14 mV 17 mV 17 mV 19 mV 21 mV
50 % Last 12 mV 34 mV 35 mV 37 mV 23 mV 20 mV 27 mV
100 % Last 17 mV 35 mV 36 mV 42 mV 50 mV 23 mV 40 mV

Die Qualität der Spannungen ist hervorragend und bleibt deutlich innerhalb von Intels ATX-Spezifikationen.

Power Good Signal
Das Power Good Signal gibt die Zeit an, in der das Netzteil nach dem Einschalten seine Spannungsnominalwerte erreicht hat.

Power Good Signal
+12V1 +12V2 +12V3 +5V +3,3V -12V +5Vsb
max. 500 ms 500 ms 500 ms 500 ms 500 ms 500 ms
331 ms 331 ms 331 ms 320 ms 319 ms 332 ms
min. 100 ms 100 ms 100 ms 100 ms 100 ms 100 ms

Verbrauch Power Off
Das Enermax Platimax ist im Soft-Off sparsam und verbraucht nur 0,5 Watt (max. 0,5 Watt).
