Montage

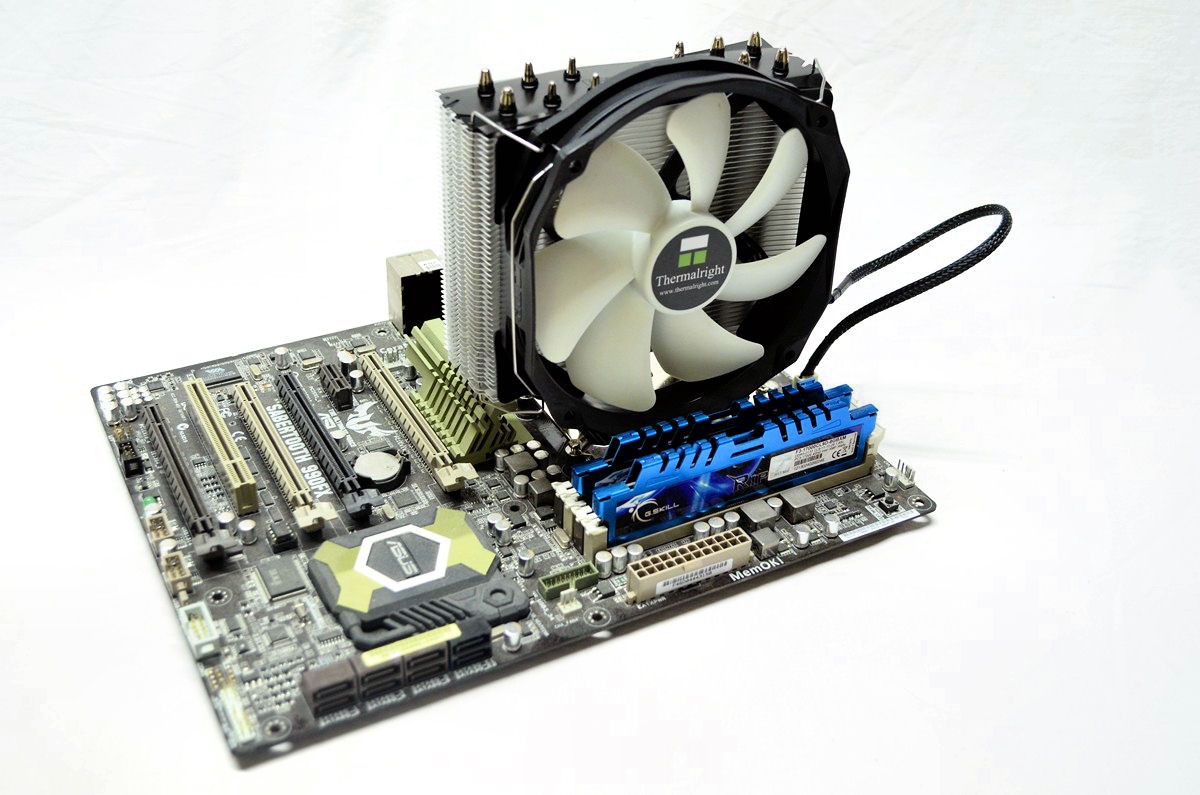

Der Thermalright True Spirit 140 BW Rev.A wird bei uns auf einem AM3+-Sockel montiert. Dazu muss als erstes das gesamte AMD-Retention-Modul entfernt und die CPU von alter Wärmeleitpaste gereinigt werden.

Zu Beginn der Montage wird Thermalrights Multibackplate mit der Isolierfolie sowie den benötigten Abstandshaltern für AMD und den vier M5 Schrauben bestückt, wobei die Schrauben durch die Abstandshalter von selbst in der Multibackplate fixiert sind. Die Multibackplate wird nun unter dem Mainboard positioniert, sodass die vier Gewindeabschnitte der Schrauben aus den vier Bohrungen um den CPU-Sockel hervorstehen. Auf diese werden nun die vier Gewindebolzen geschraubt.

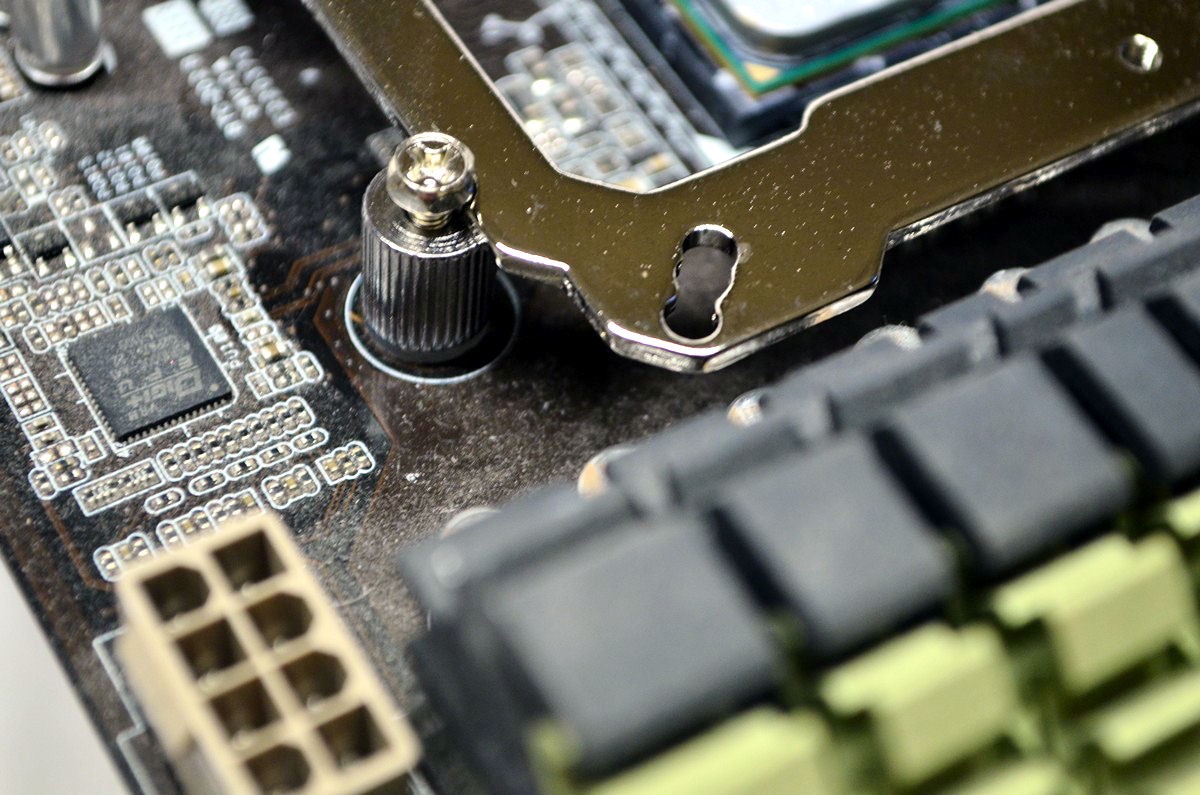

Nun folgt der Montagerahmen, der mit vier Schrauben fixiert wird.
Als letztes wird Wärmeleitpaste auf die CPU aufgetragen, der Kühler positioniert und mit dem letzten Querbügel fixiert.

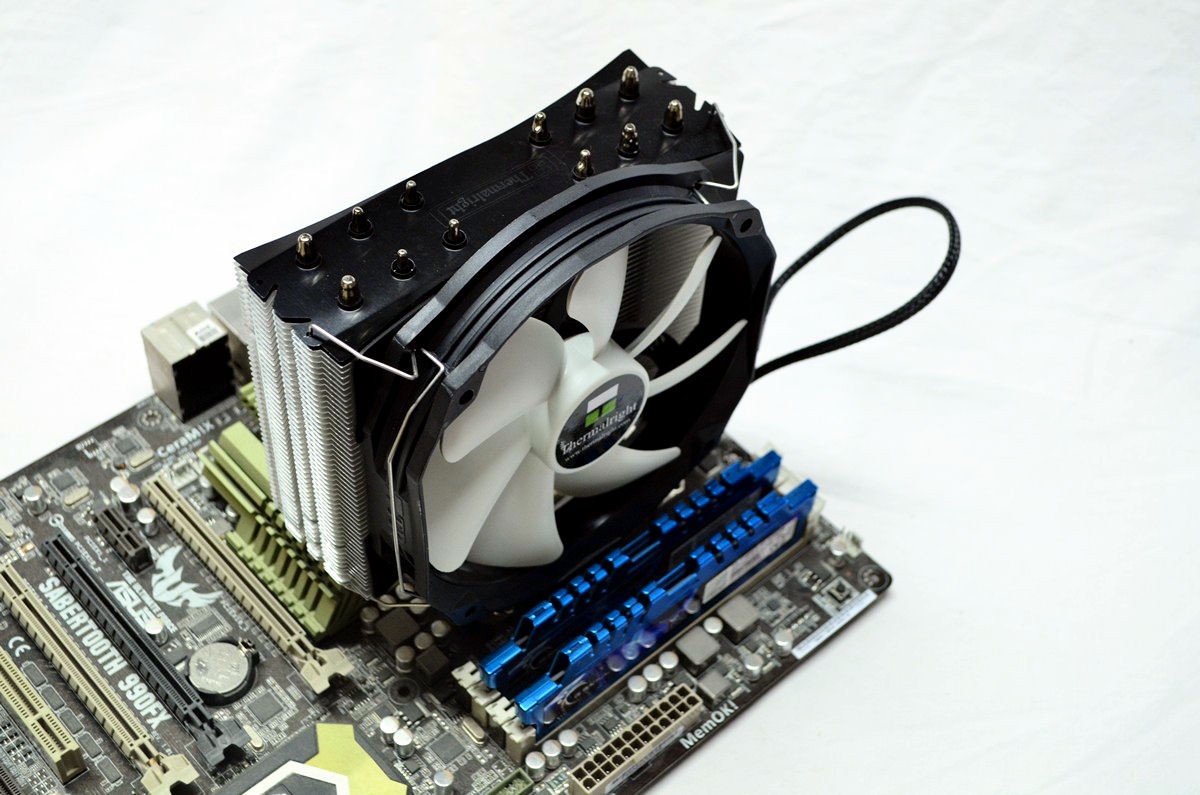

Vor der eigentlichen Lüftermontage werden die vier Gummi-Ecken als Antivibrations-Pads an die vier Ecken der Kühlerseite geklebt, auf welcher der Lüfter zum Einsatz kommen soll. Dann wird der Lüfter mit zwei Klammern am Kühlkörper fixiert und am PWM-Anschluss des Mainboards eingesteckt.

Ein Nachteil der Lüfterklammern: Es lassen sich nur Thermalright-Lüfter montieren, da die Halterungen zu vielen anderen 140-mm-Lüftern nicht kompatibel sind. Durch die Biegeform der Lüfterklammern passen auch keine herkömmlichen 120-mm-Lüfter.

Die Montage ist in 10 bis 15 Minuten erledigt. Es wird dazu nur ein handelsüblicher Schraubendreher benötigt.
