be quiet! Shadow Rock TF2
Für was braucht man einen so großen Kühler wie den be quiet! Shadow Rock TF2 mit einer Kühlleistung bis zu 160W TDP? Es gibt zwei wesentliche Gründe: Übertakten der CPU und ein möglichst leiser Betrieb in jedem Lastzustand.
Beides kann man zwar auch mit einer Wasserkühlung erreichen. Allerdings sind die Pumpen oftmals nicht leiser als bei einem so groß dimensionierten Luftkühler und die Lüftergeräusche kommen auch noch hinzu.
Liegt der Fokus auf einem normalen Betrieb, ohne an das thermische Limit der CPU zu gehen, ist der Luftkühler oft der bessere Kompromiss. Selbst wenn der Lüfter mal ausfällt, leidet die CPU wesentlich weniger als bei einem Ausfall der Wasserkühlung – für unseren angepeilten Dauerbetrieb ist das das wesentliche Argument für den Shadow Rock TF2.

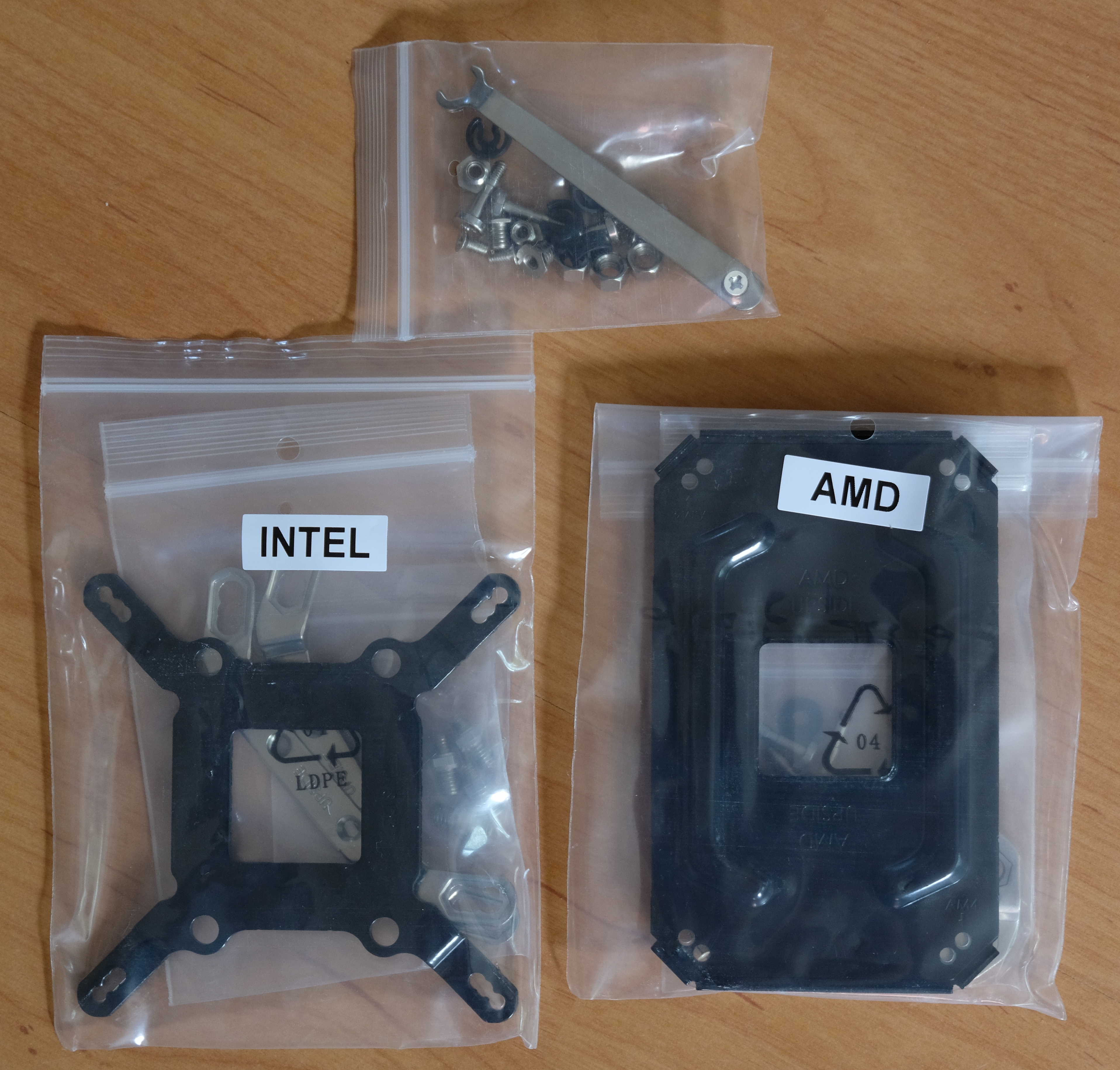

Selbst unter Volllast der CPU kann man ihn bei sommerlichen Temperaturen kaum im gedämmten Gehäuse wahrnehmen. Die fünf Heatpipes transportieren die Abwärme der APU problemlos in den über 500 Gramm schweren Kühlkörper. Das Gesamtgewicht von rund 680g ist so hoch, dass be quiet! einen Transport vom PC nur ohne montierten Kühler empfiehlt. An Halterungen mangelt es dem Shadow Rock TF2 nicht, bis auf die Workstation-CPUs können alle aktuellen Konfigurationen genutzt werden. Für eine einfache Montage liegt eine ausführliche Anleitung bei, die Wärmeleitpaste ist direkt auf dem Kühler angebracht. Das verhindert eine ungleichmäßige Verteilung und ist durchaus zur Nachahmung bei anderen Herstellern empfohlen.
-

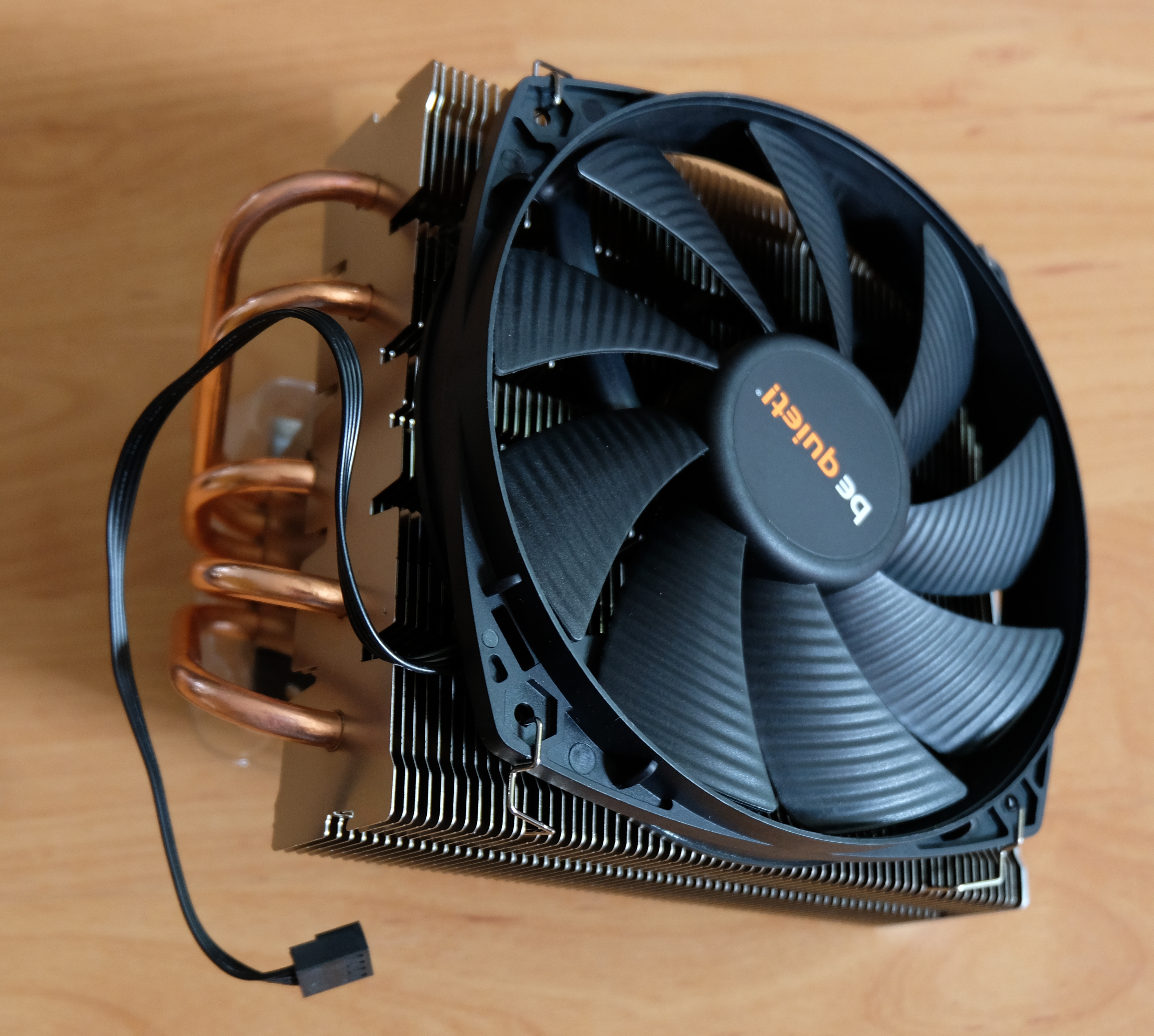

- be quiet! Shadow Rock TF2
-

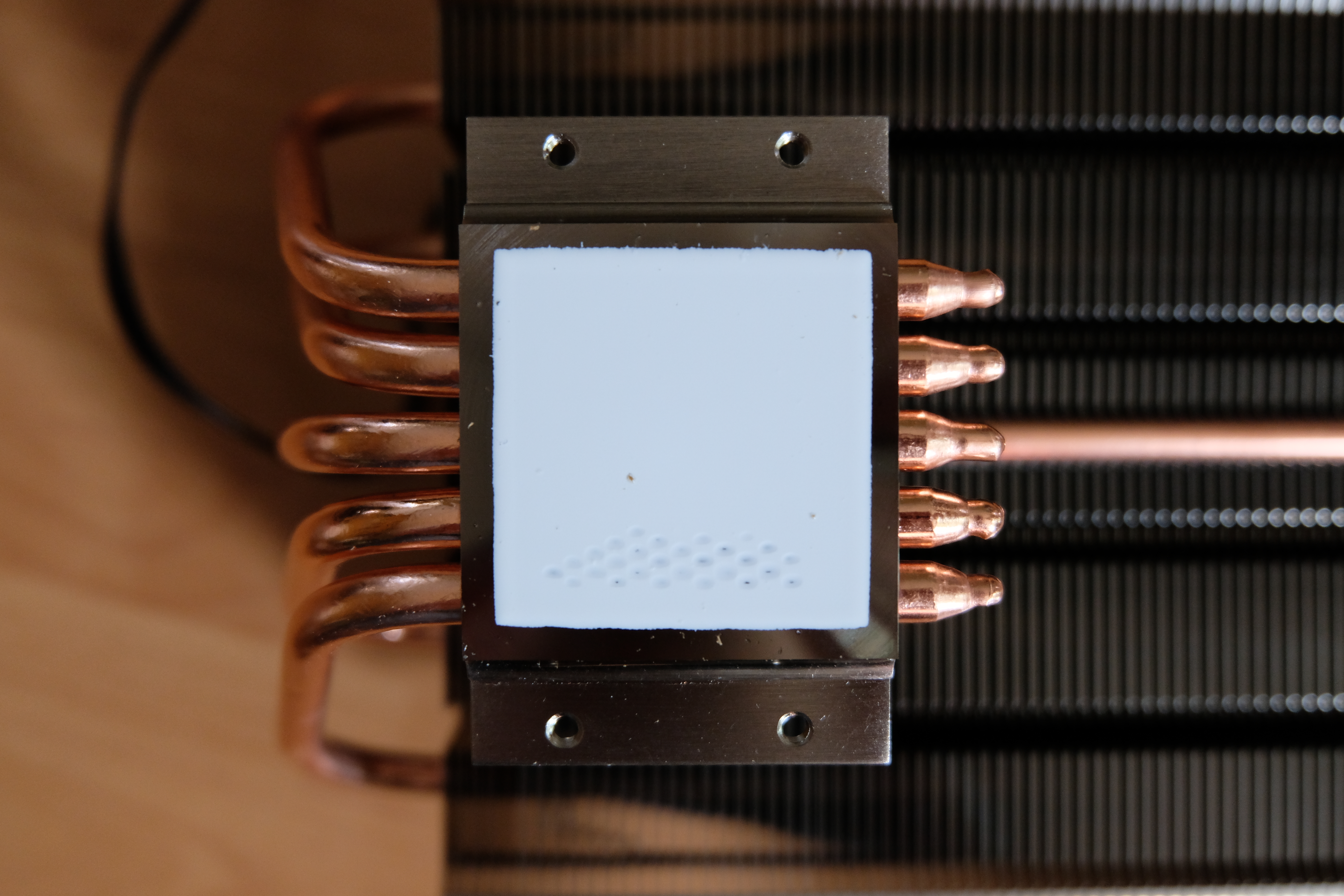

- be quiet! Shadow Rock TF2 unten
Durch die Top-Flow Konstruktion kann man sich aussuchen, ob der Luftstrom über die Speichermodule oder die Spannungswandler der CPU strömt. Aufgrund des unsymmetrischen Aufbaus ist es nicht möglich, dass beides gleichzeitig mit gekühlt wird. Der Abstand des Kühlers zum RAM ist dabei so groß gewählt, dass auch hohe Speichermodule (bis ca. 45 mm) problemlos eingesetzt werden können. Anhand der technischen Zeichnungen von be quiet! sollte man sich dennoch vor der Bestellung ausmessen, ob der Kühler im eigenen Gehäuse eingesetzt werden kann.
