Aufbau

Der Elegoo Neptune 4 Max ist in den wesentlichen Teilen vormontiert. Der Aufbau ist daher auch für Einsteiger entsprechend einfach und in ca. 30-45 Minuten erledigt. Aufgrund des ordentlichen Gewichts sowie Höhe des Rahmens ist hier und da die helfende Hand einer zweiten Person zu empfehlen. Man kann den Drucker durchaus alleine zusammenbauen, aber wäre ja schade, wenn beim Auspacken bzw. bei der Hochzeit der Druckereinheit mit der Gantry durch eine Unachtsamkeit ein Missgeschick passiert.

Alle benötigen Werkzeuge sind im Lieferumfang enthalten. Für das optimale Leveling des Druckbetts empfiehlt sich jedoch ein langer gerader Winkel, um mit den unter dem Druckbett angebrachten Rändelschrauben eine möglichst plane Ebene einzustellen. Die beiliegende gedruckte Anleitung ist sehr anschaulich und die einzelnen Schritte werden genau aufgezeigt. Allerdings sind die Abbildungen in der Anleitung sehr klein und im fortgeschrittenen Alter ist das nicht mehr gut zu lesen. Daher empfehle ich die PDF „NEPTUNE 4 MAX User Guide “ auf dem beigelegten USB-Stick. Einfach reinzoomen und alle Details bzw. Montageschritte sind eindeutig zu erkennen. Oder das gelungene und sehr detaillierte Montage-Video, ebenfalls auf dem USB-Stick oder auf der Elegoo-Webseite.

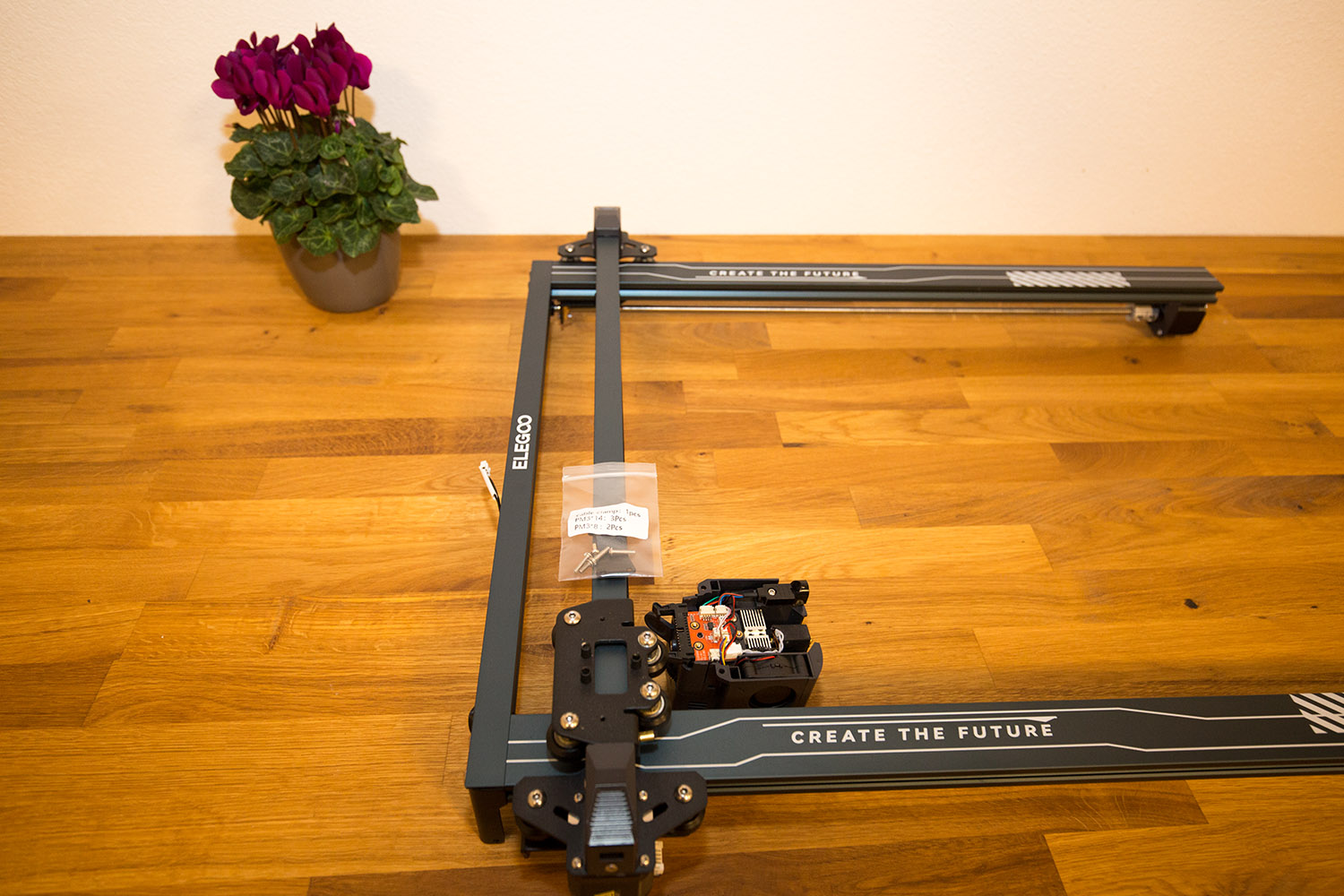

Im ersten Schritt wird an dem vormontierten Rahmen der Druckkopf sowie die Flachbandkabelführung montiert. Danach wird der Rahmen mit vier Schrauben am Druckbett befestigt. Hier empfehle ich die helfende bzw. stützende Hand einer weiteren Person beim möglichst geraden ausrichten und kreuzweisen Anziehen der vier Schrauben. Schiebt die Druckereinheit ein wenig über die Tischkante hinweg, sodass ihr von unten an die Bohrlöcher kommt.

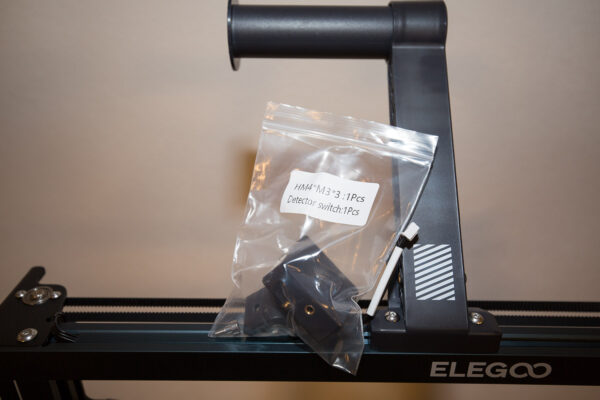

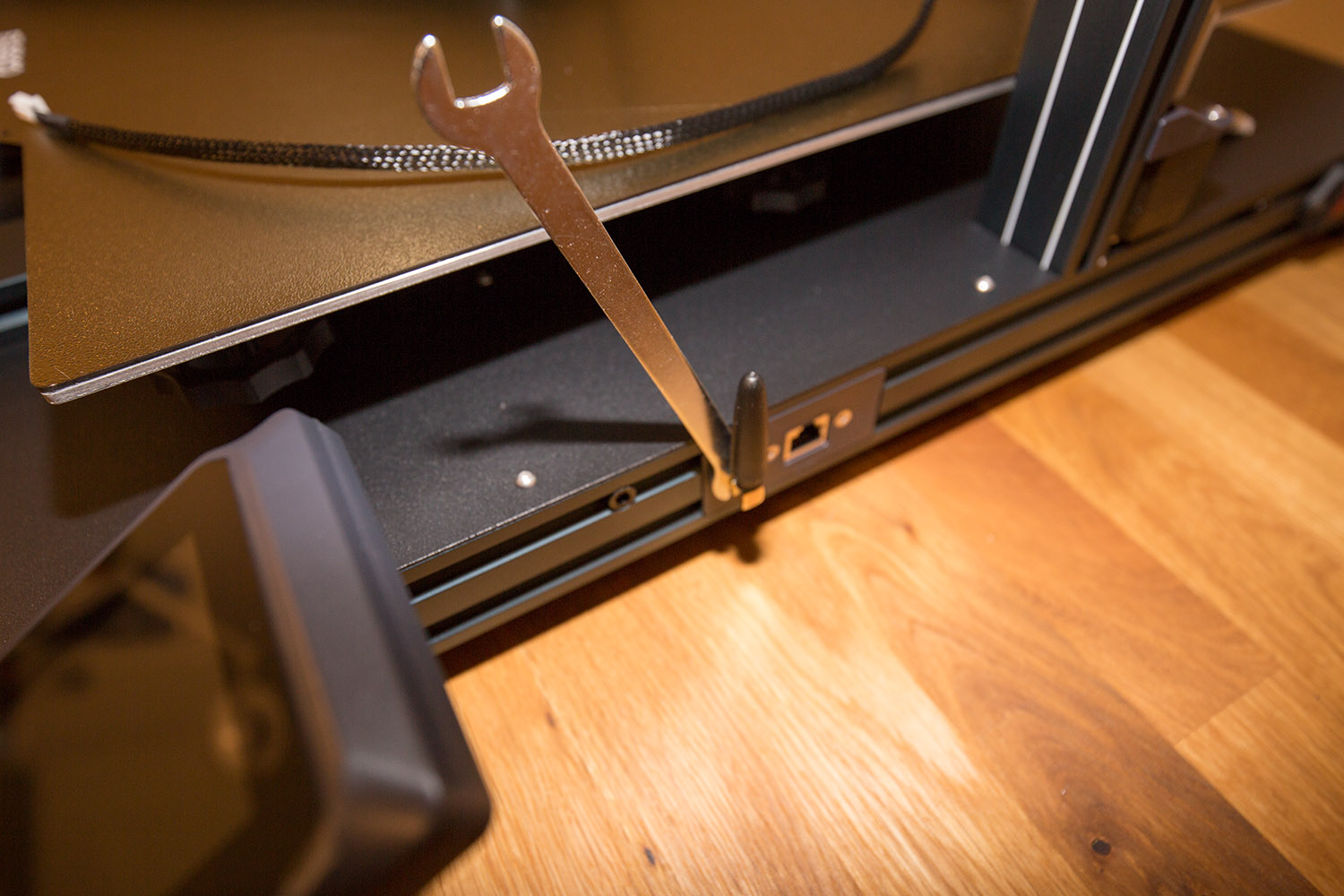

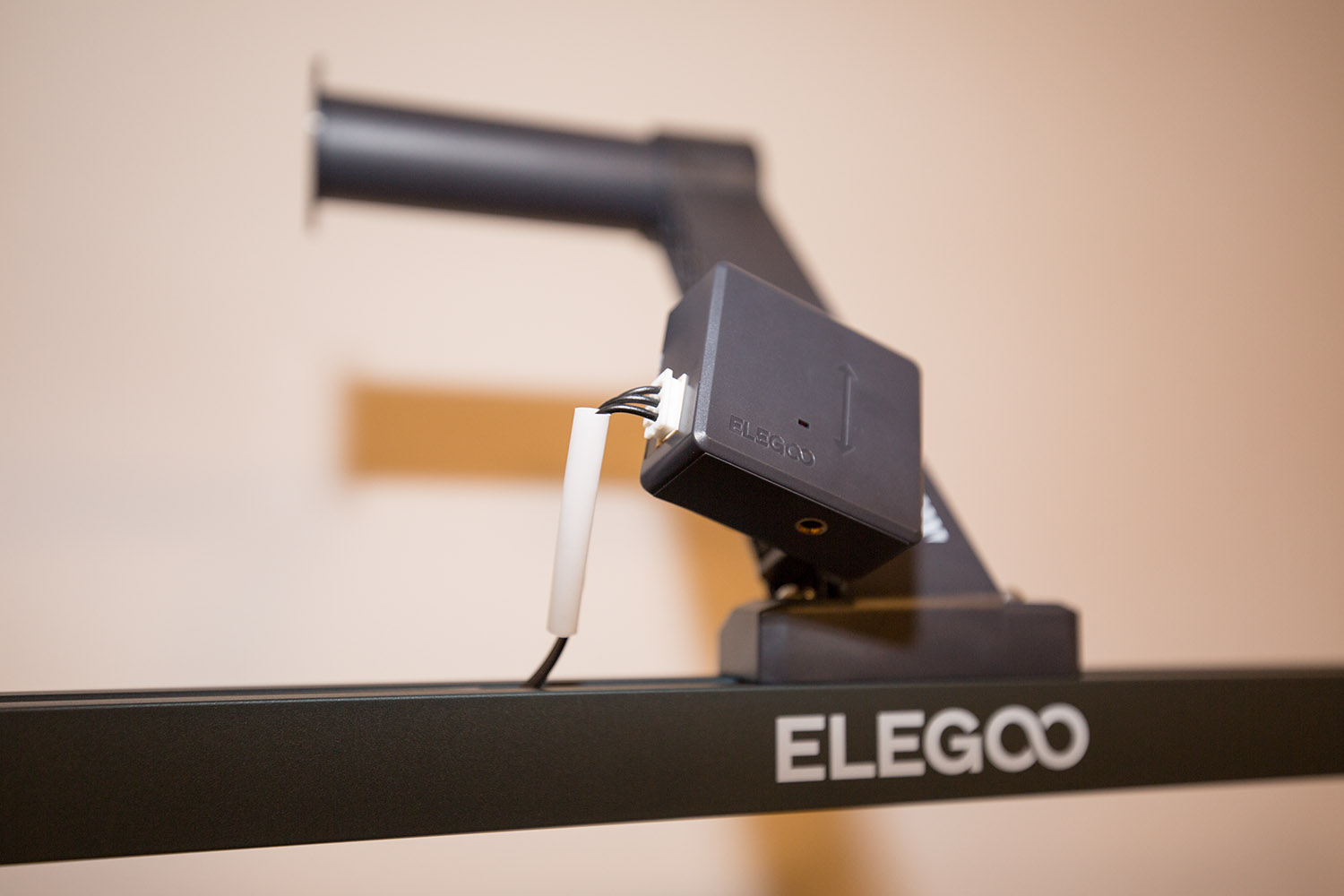

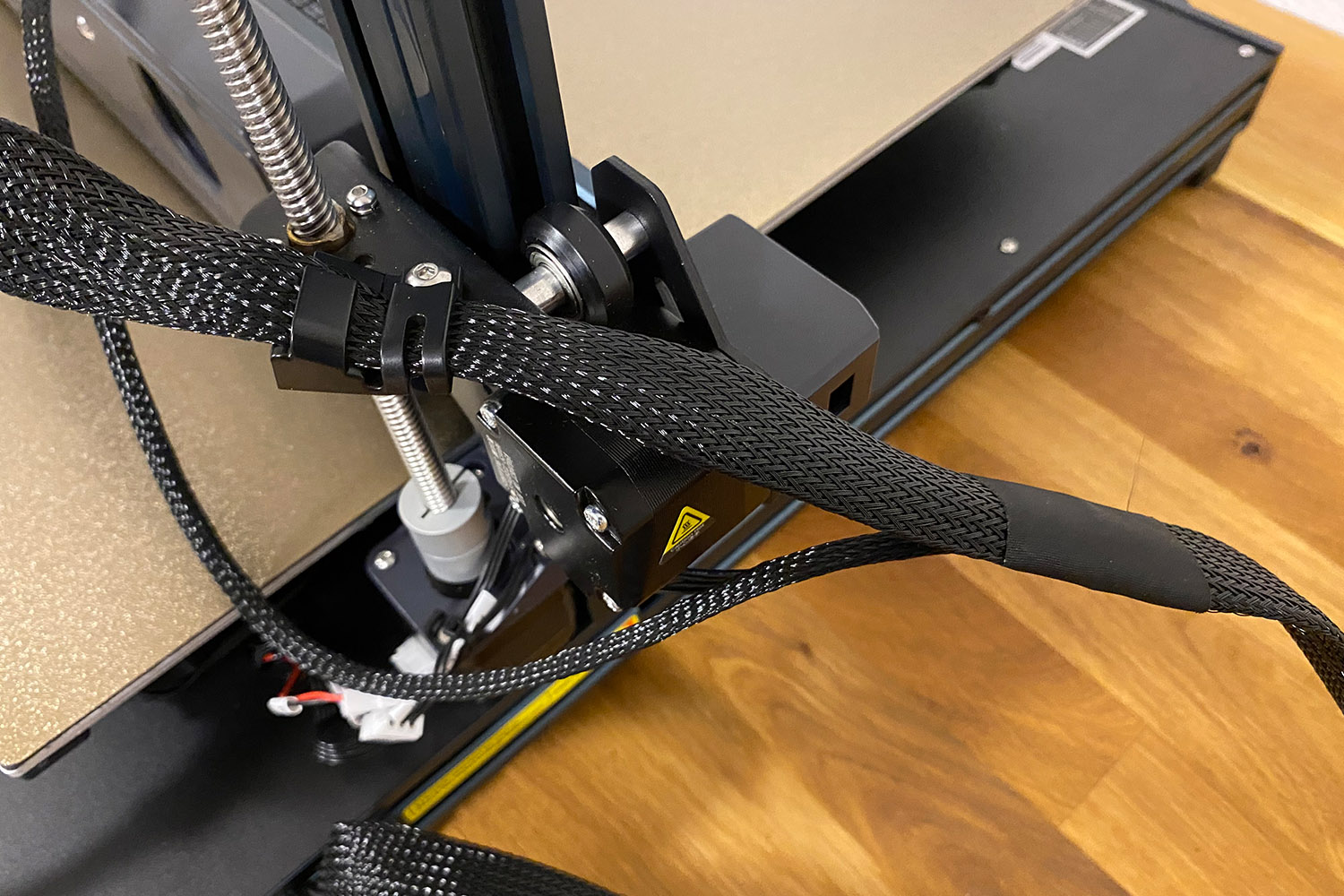

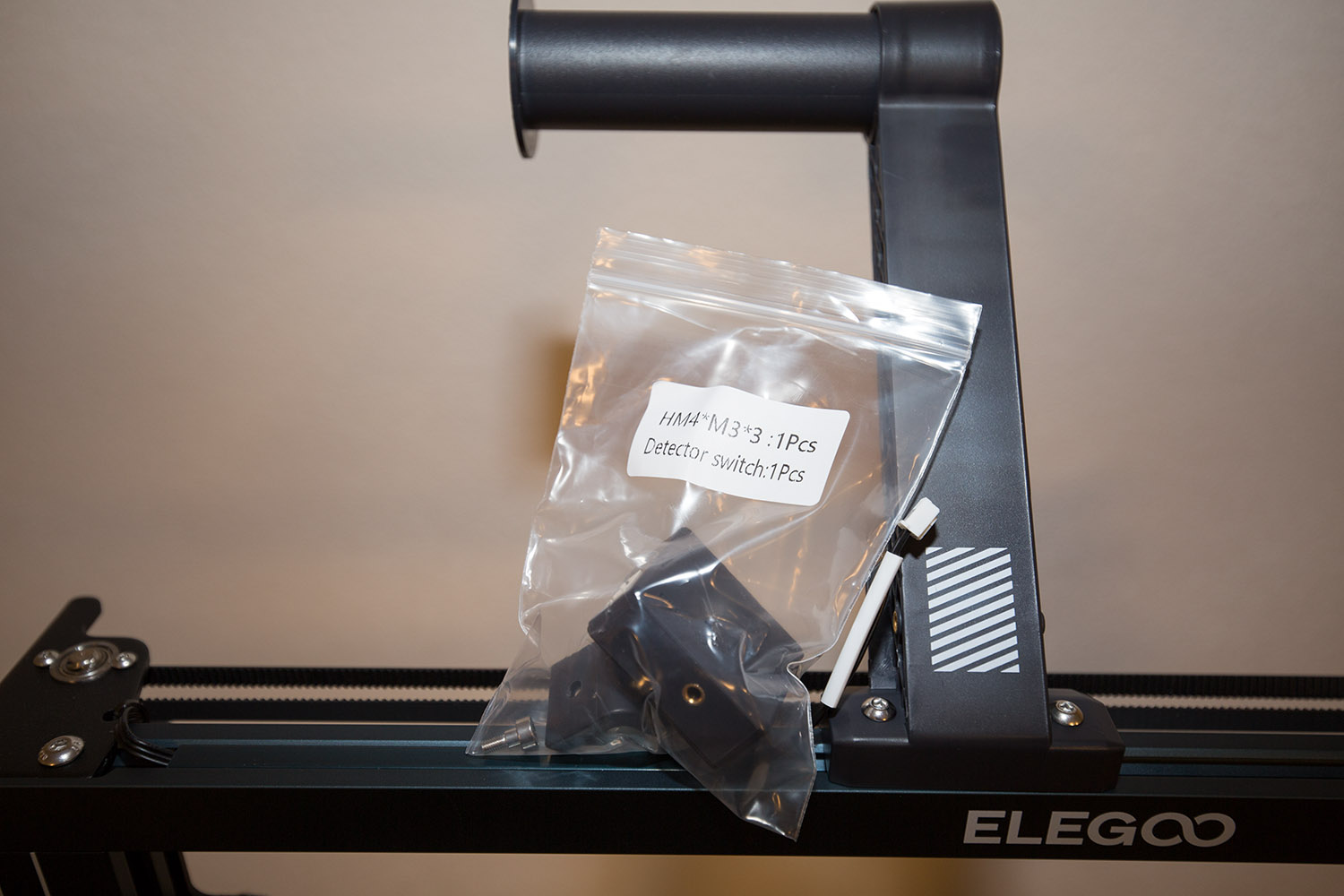

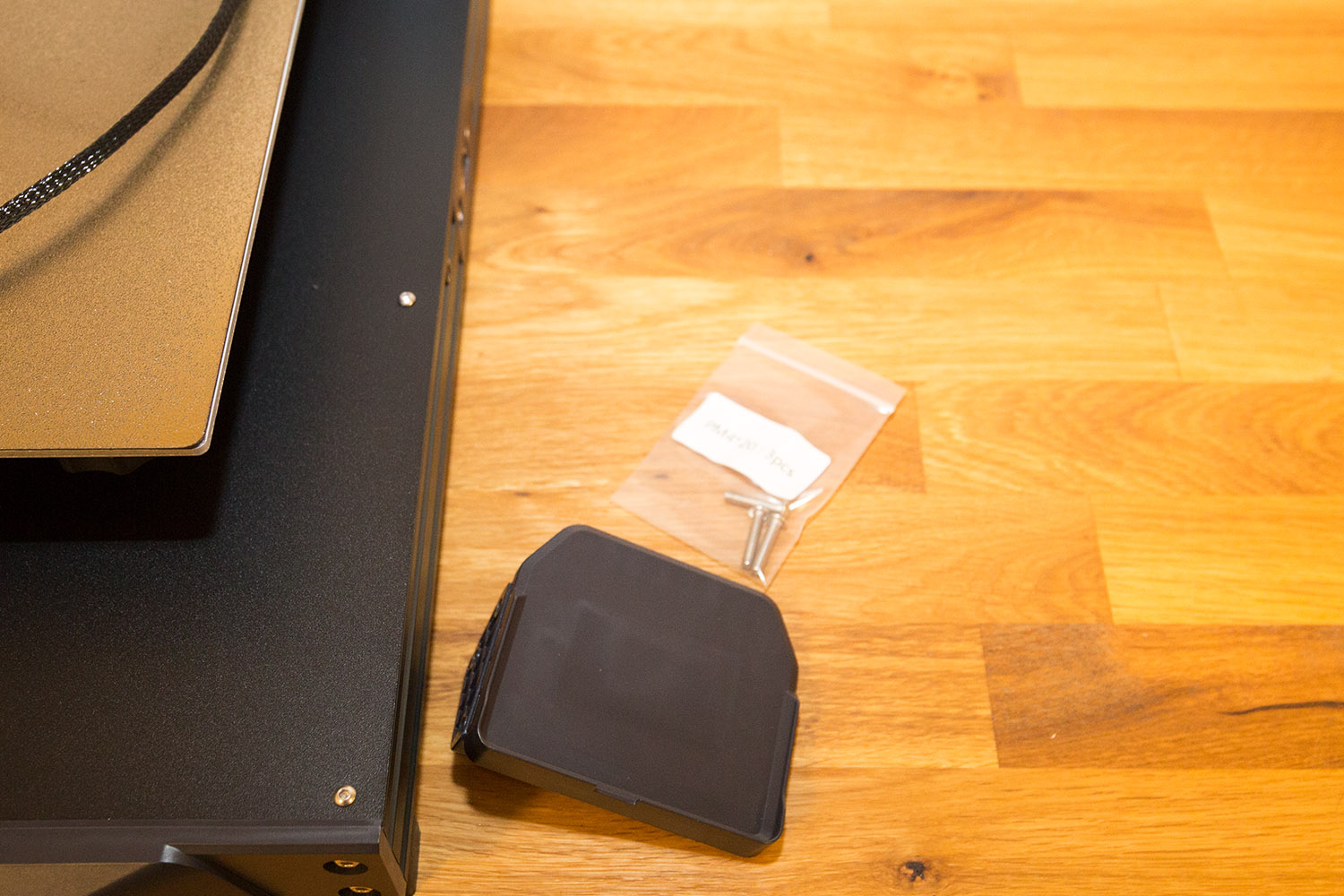

Danach wird die Halterung des Touchscreens mit drei Schrauben angebracht, das Display mit dem Drucker verbunden und in die magnetische Halterung gelegt. Die kleine WLAN-Antenne mit den Fingern handfest anziehen und dann mit dem passenden Schraubschlüssel nachgezogen. Getreu dem Motto „nach fest kommt ab“ bitte beim Anziehen der Mutter nicht übertreiben. Im nächsten Schritt fixieren wir den Filament-Halter mit zwei Schrauben und den Filament Sensor mit einer Schraube am Rahmen. Das doch recht lange Flachbandkabel von der Druckereinheit zum beweglichen Druckkopf muss über die Kabelklemme geführt werden. Bei der Fixierung bitte darauf achten, dass genügend Kabel übrig bleibt, sodass der Druckkopf vollständig nach rechts bewegt werden kann.

Orientiert euch an meinem Bild und an der glatten schwarzen Ummantelung, dann sollte es bei euch passen.

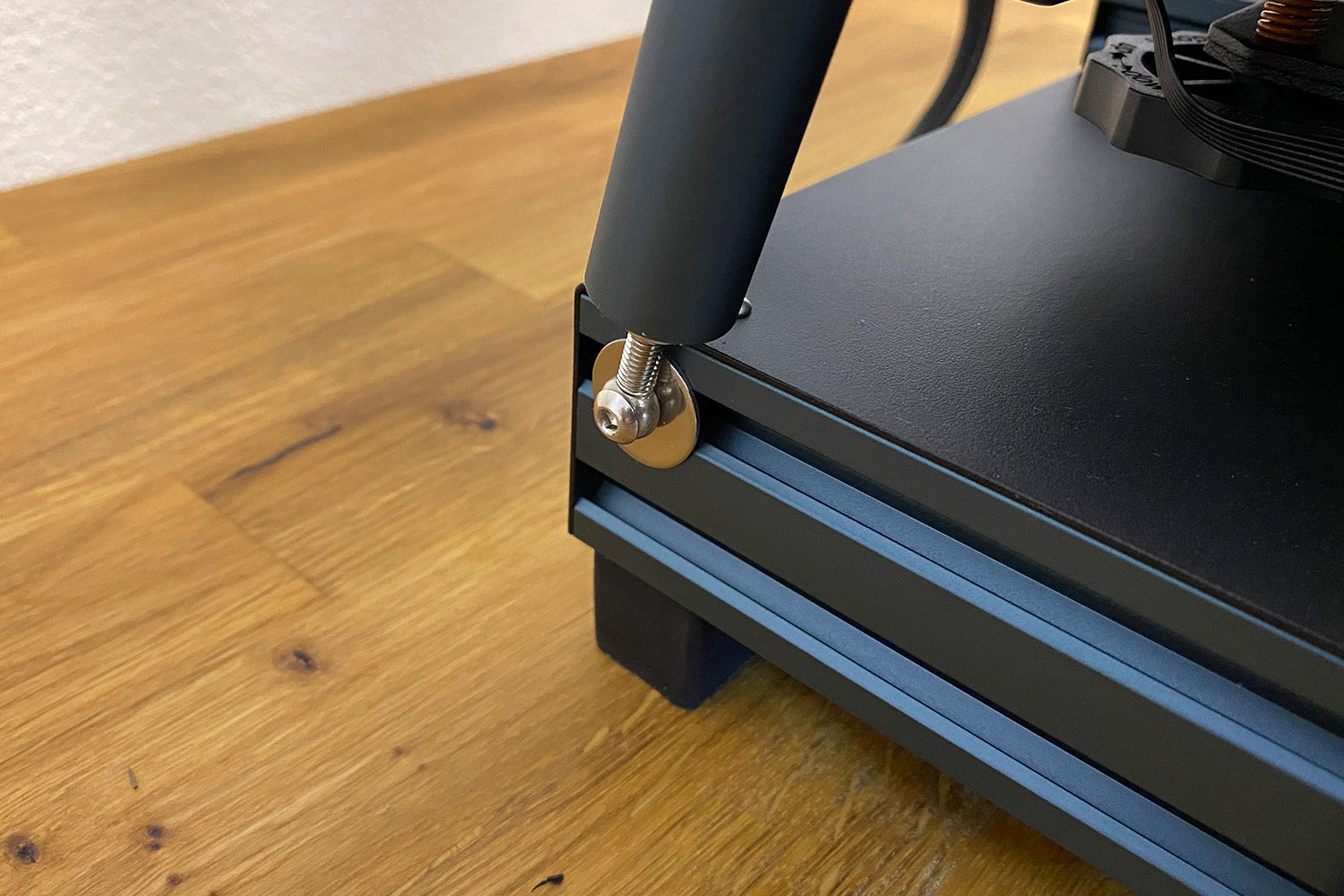

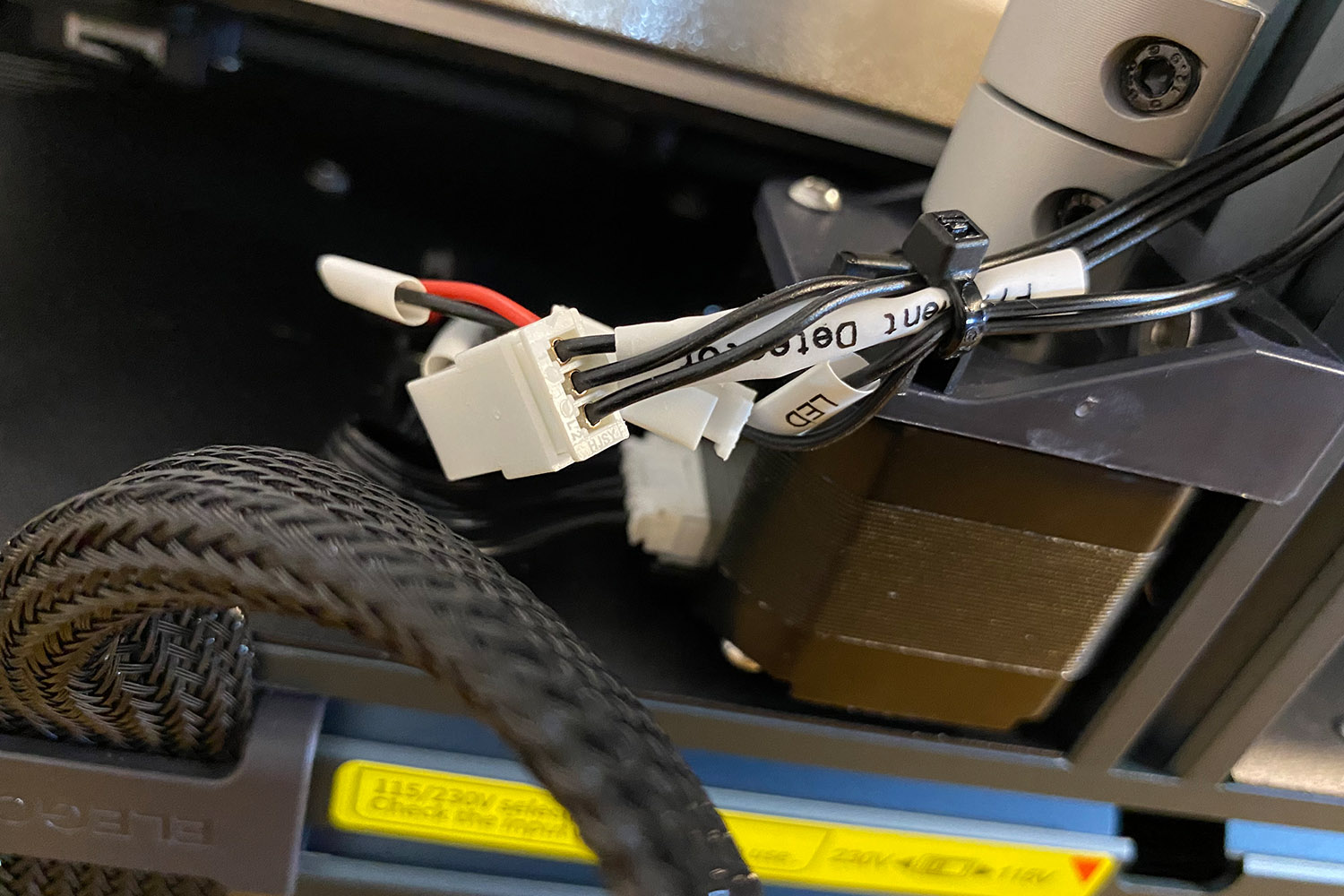

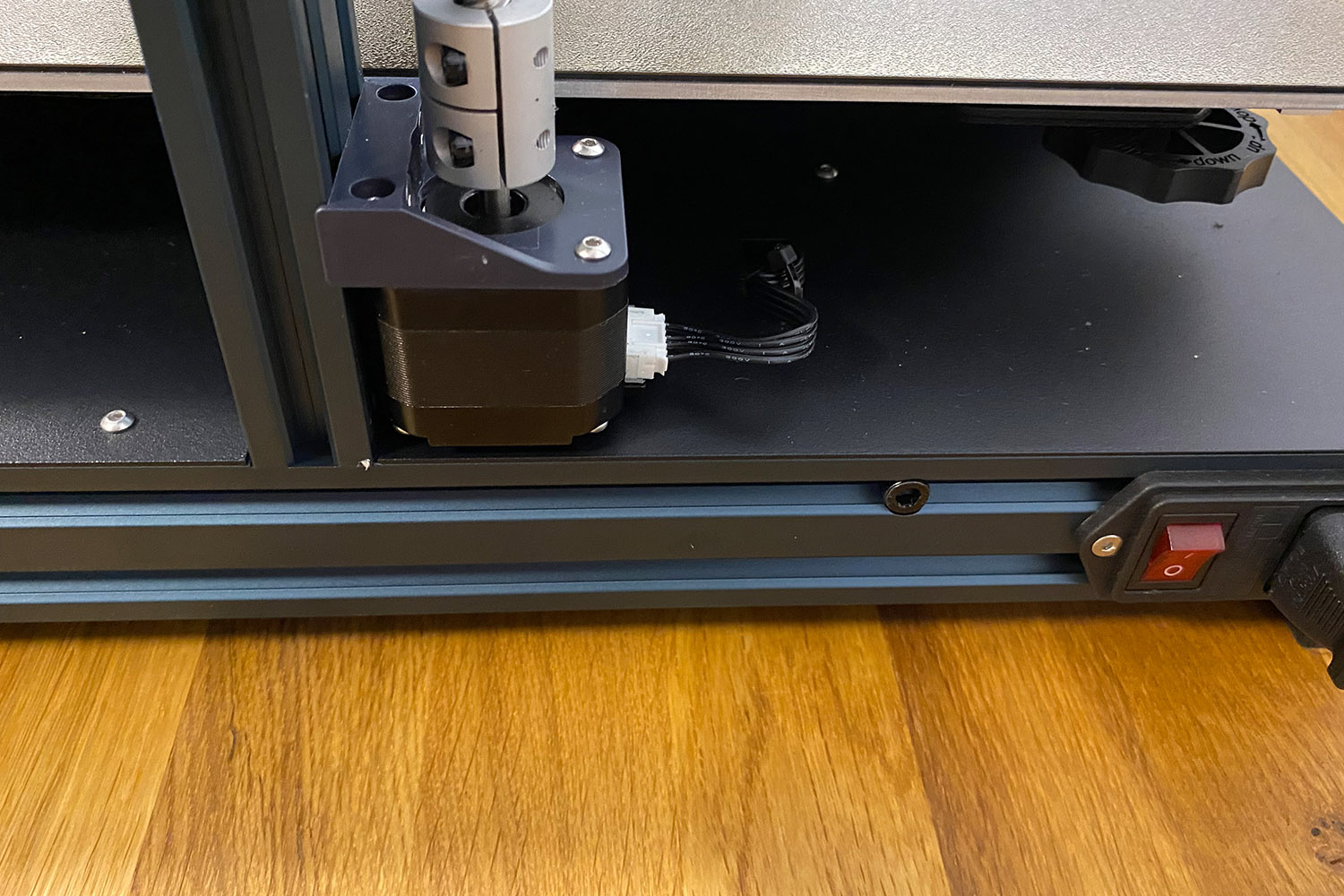

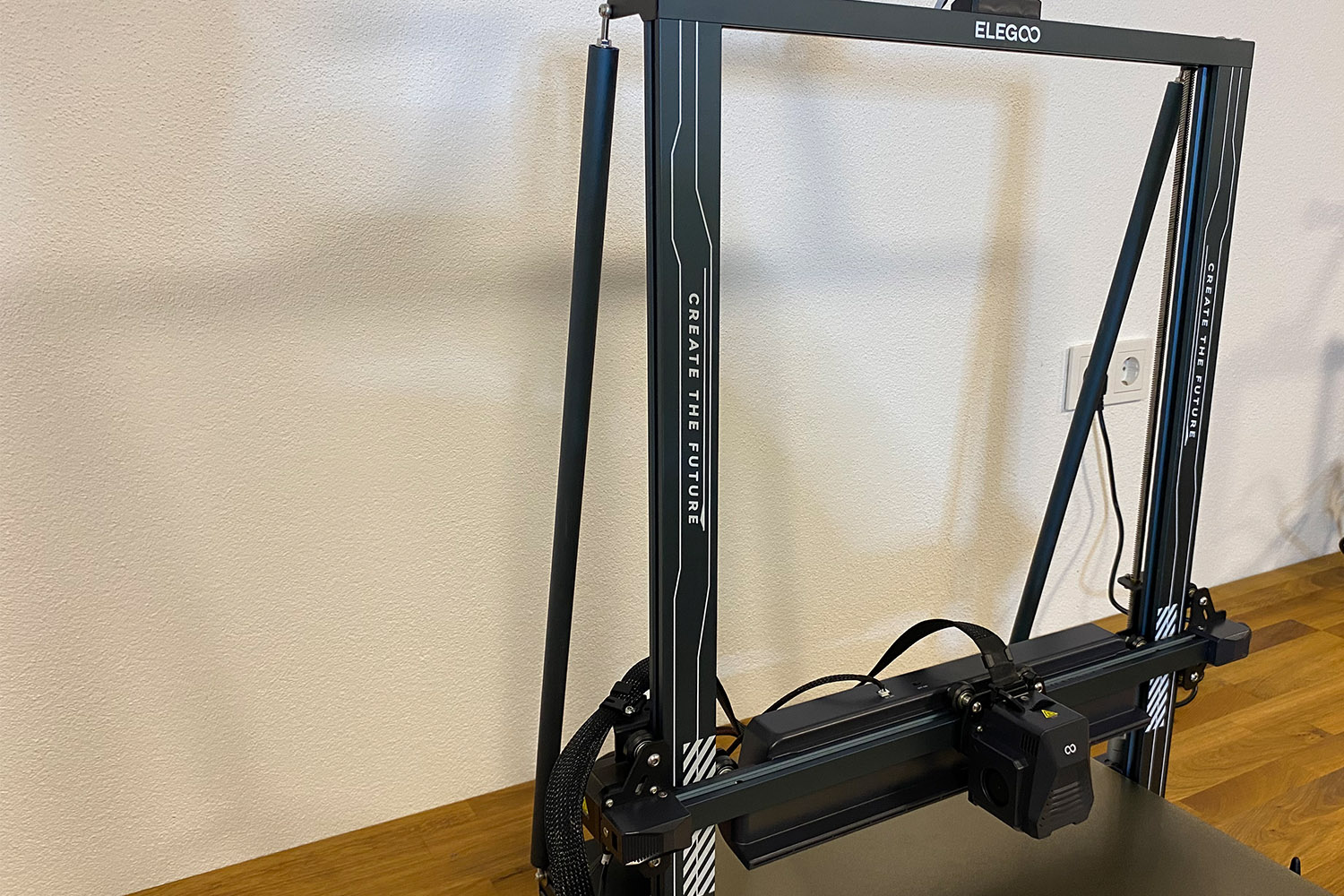

Jetzt werden die beiden Stabilisierungsstangen (tie rods) für die Gantry links und rechts montiert, die zusätzliche Bauteilekühlung an der X-Achse festgeschraubt sowie alle restlichen Kabel miteinander verbunden. Die Kabelenden sind, wo erforderlich, beschriftet und können aufgrund ihrer unterschiedlichen Größen nicht miteinander verwechselt werden. Damit ist der Aufbau des Elegoo Neptune 4 Max auch schon abgeschlossen.

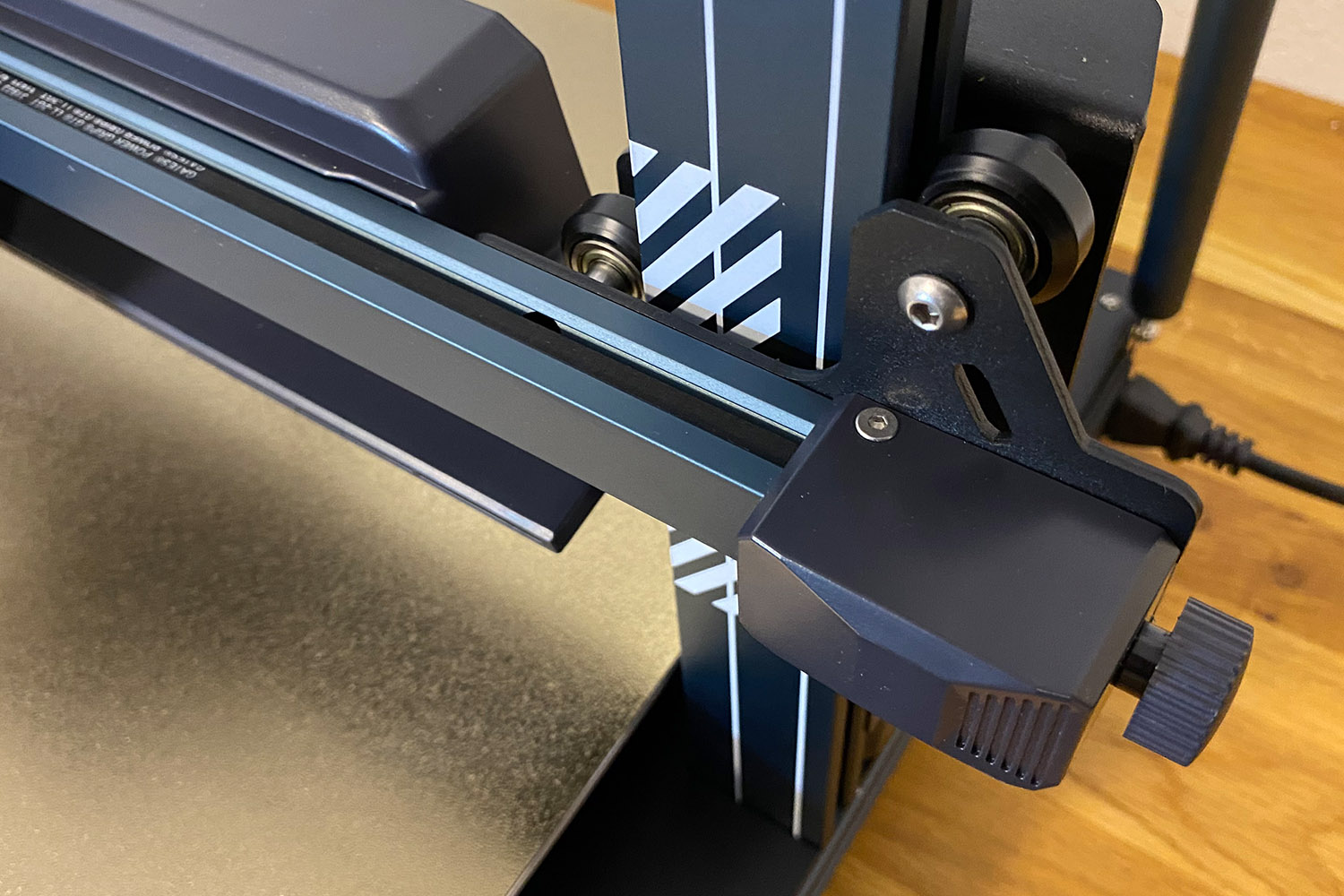

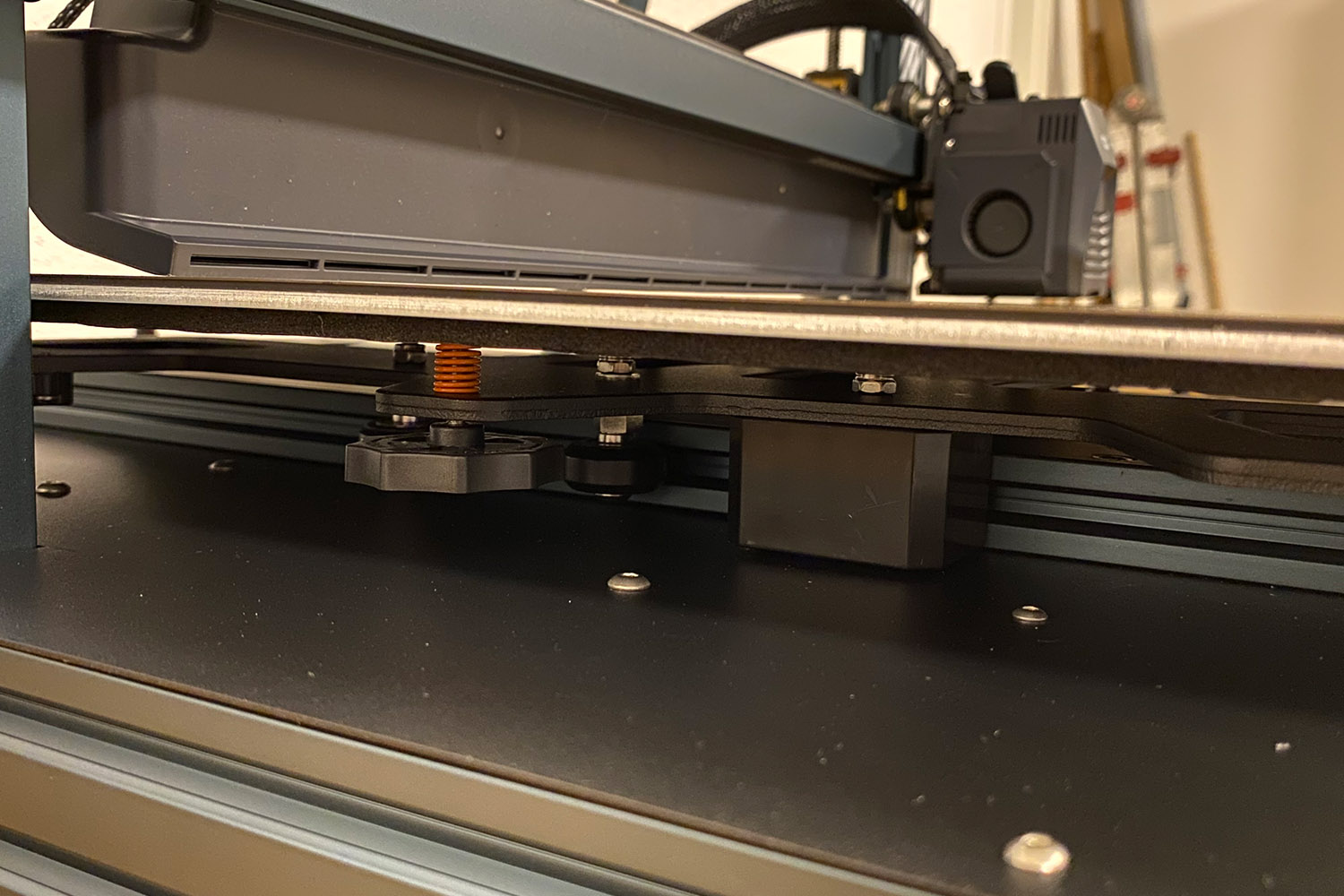

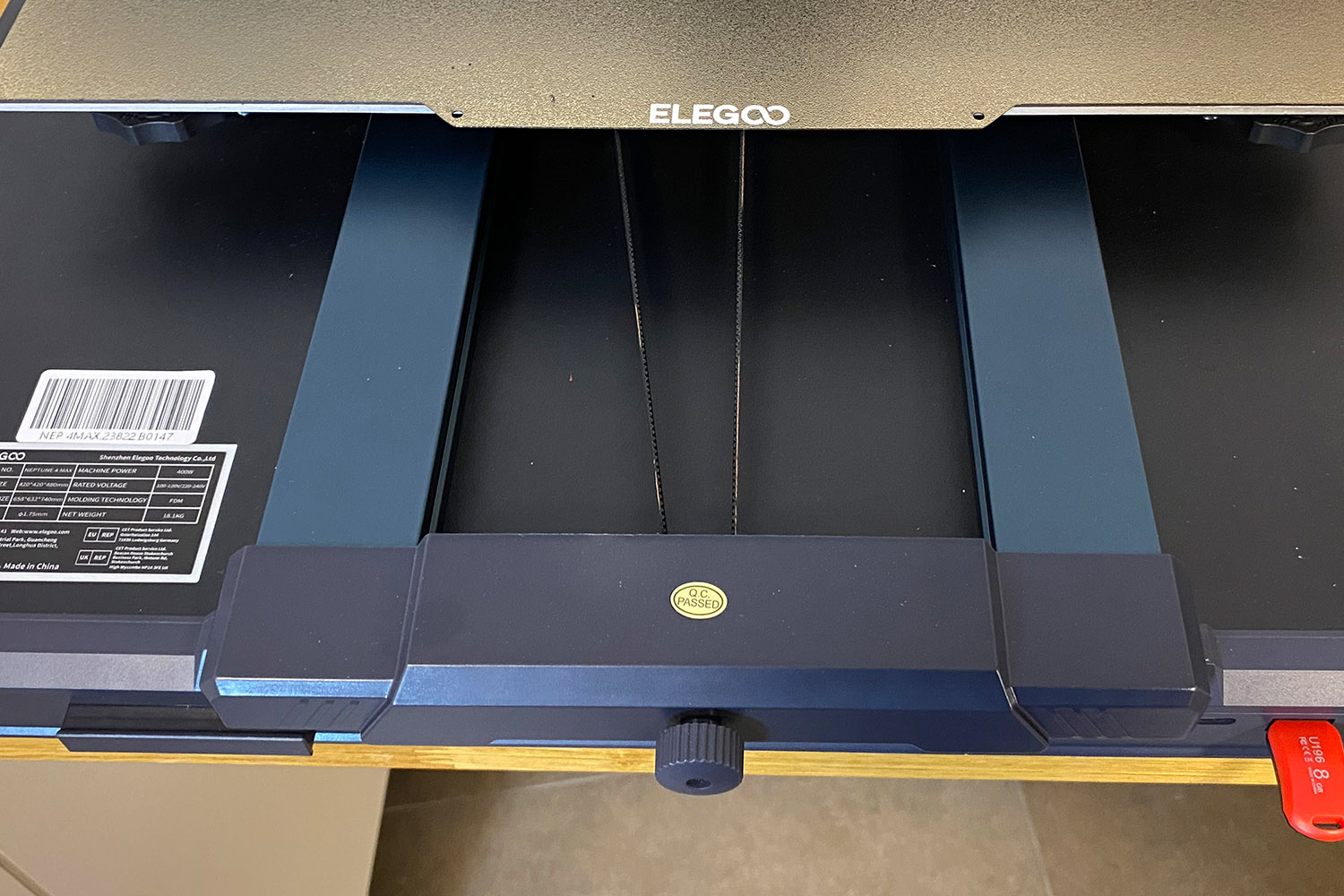

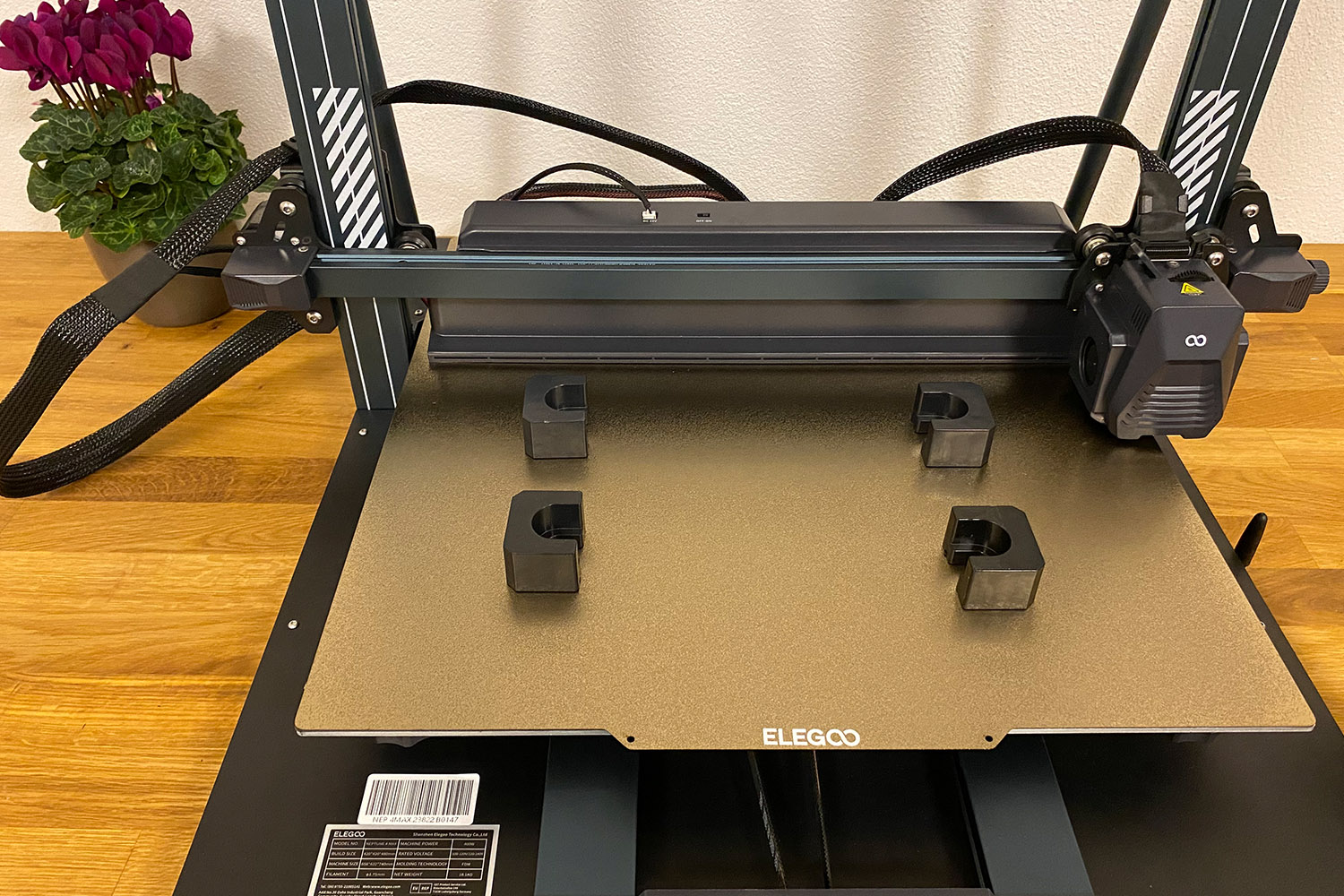

Vor dem 1. Start und dem Leveln des Druckbetts sollten die Spannrollen am Druckbett, am Druckkopf, am Portal sowie die Riemenspanner an der X- und Y-Achse geprüft werden. Diese sind ab Werk eingestellt, könnten sich aber durch den Transport verstellt haben. Falls die vier Druckbett-Transportsicherungen beim Aufbau noch nicht herausgefallen sind, ist jetzt ein guter Zeitpunkt, diese zu entfernen.

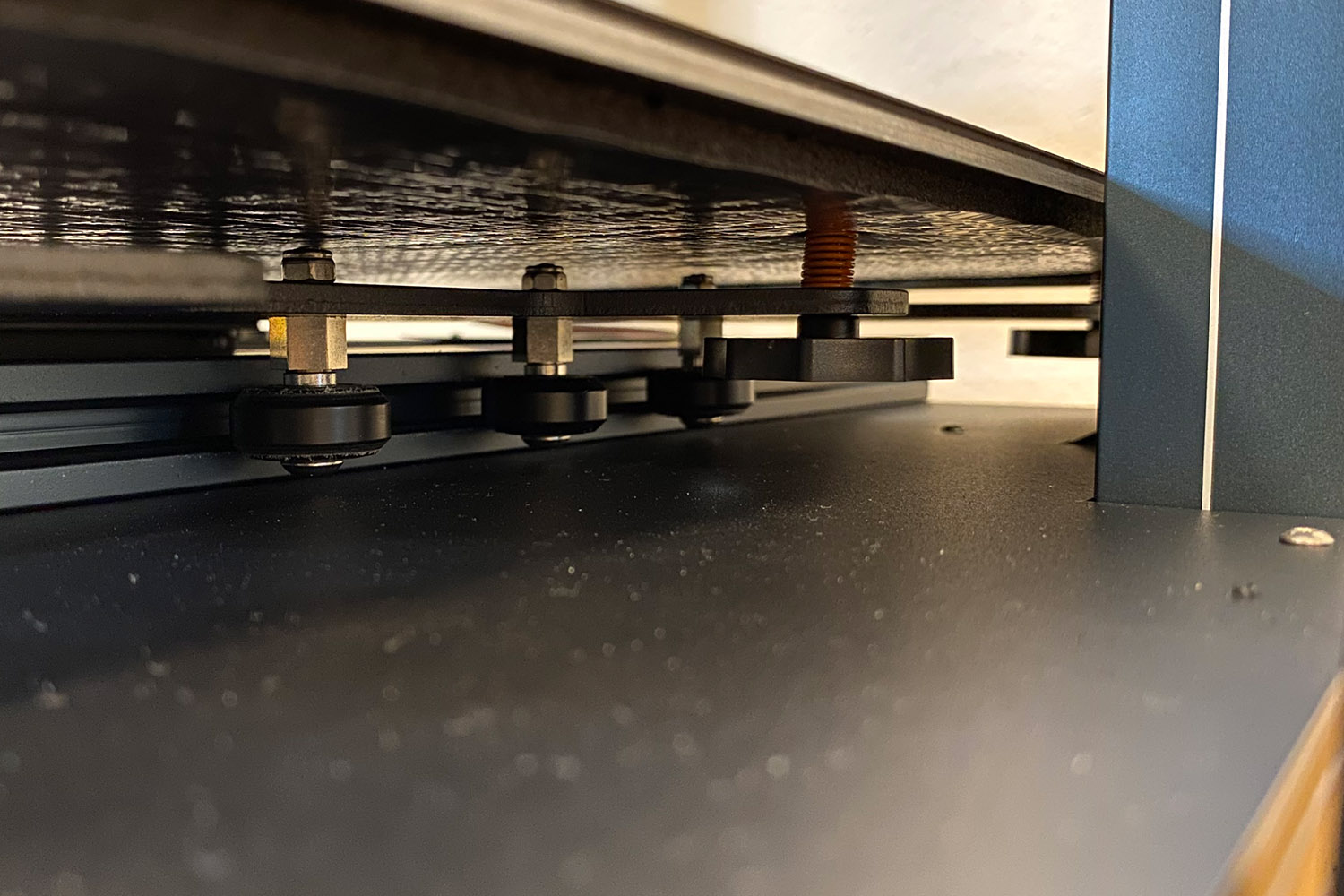

Das Druckbett und der Druckkopf dürfen nicht wackeln, müssen sich aber auf ihrer Achse ohne großen Widerstand frei bewegen können. Hierzu mit wenig Kraft am Druckbett und am Druckkopf wackeln, um die aktuelle Spannung zu prüfen. Falls eine Anpassung notwendig ist, dann sind die exzentrischen Schrauben mit dem mitgelieferten Schraubenschlüssel etwas nachzuziehen bzw. etwas zu lockern. Oftmals reicht eine ganz kleine Drehung der Schraube, um die korrekte Führung und Stabilität herzustellen.

Insgesamt gibt es sechs Spannrollen für das Druckbett. Von vorne betrachtet rechts, sind alle drei verstellbar sowie die mittlere Spannrollen auf der linken Seite. Beim Druckkopf sind die unteren beiden verstellbar und bei der Z-Achse die beiden innenliegenden Spannrollen.
