NZXT N7 B850 Mainboard im Test - Seite 2

Design & Verarbeitung

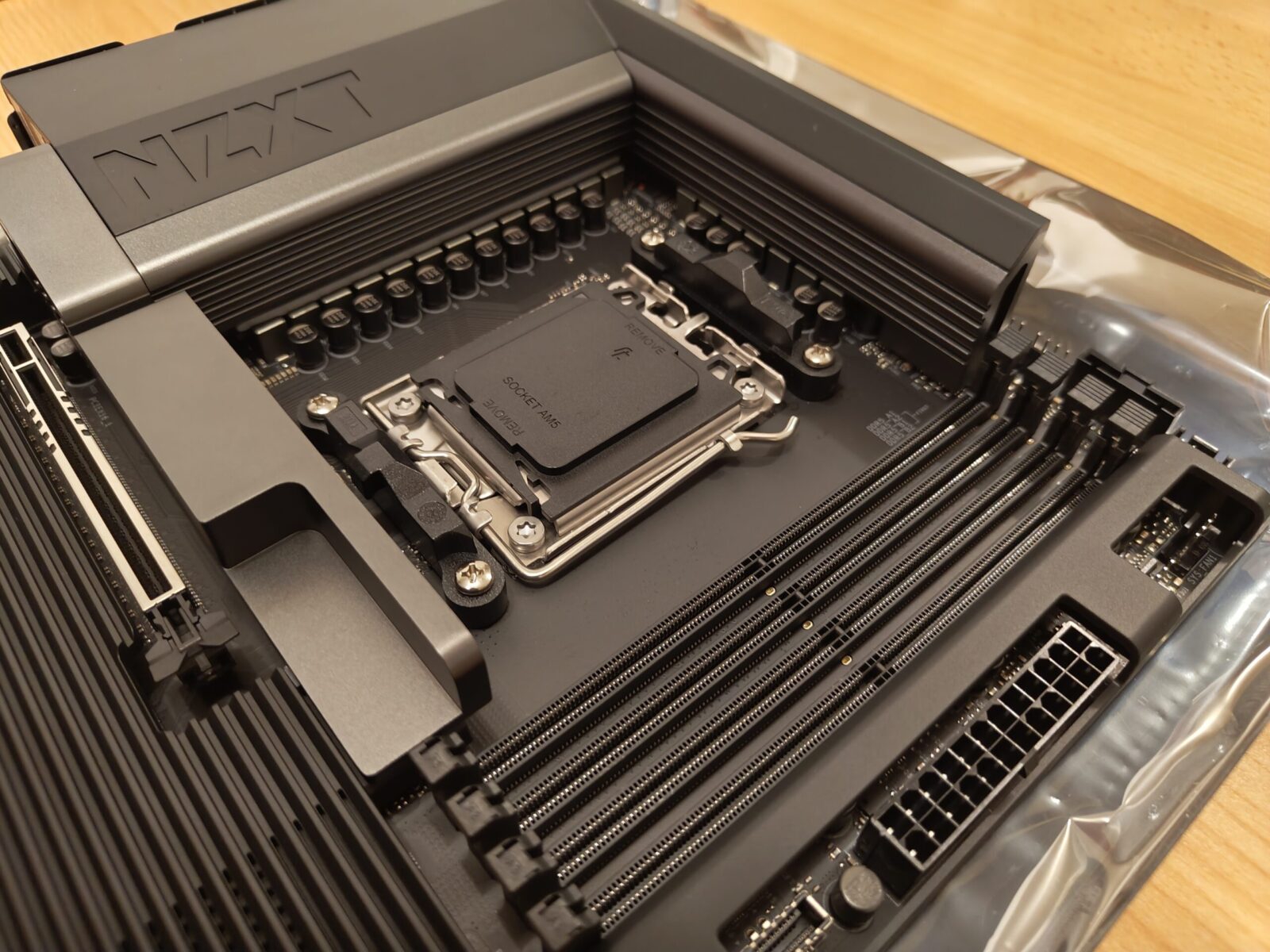

Beim N7 B850 verfolgt NZXT die eigene Designlinie, wie man sie von Gehäusen wie dem ebenfalls bereits getesteten NZXT H9 Flow kennt, und setzt auf ein weitgehend geschlossenes Board-Layout. Ein großer Teil der schwarzen Platine wird von Abdeckungen verdeckt, wodurch ein einheitliches und aufgeräumtes Erscheinungsbild entsteht. Die einzelnen Verkleidungselemente sind sauber in das Layout integriert und gehen optisch fließend in die Kühlkörper der Spannungsversorgung und der M.2 Steckplätze über. Auch das fest integrierte I/O Shield fügt sich nahtlos in die Gestaltung ein.

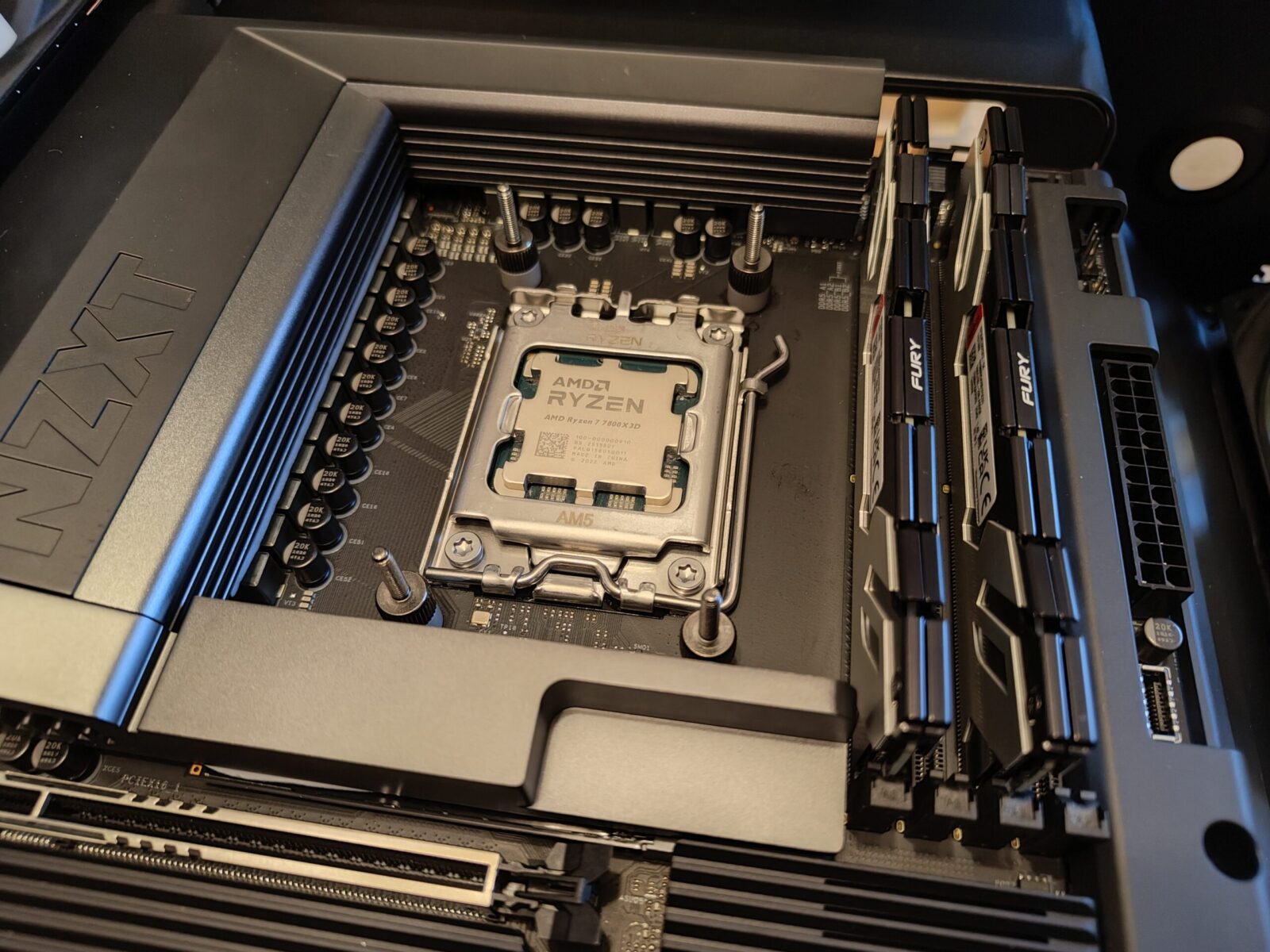

Bei der Verarbeitung gibt es wenig Anlass zur Kritik. Die verwendeten Abdeckungen und Kühlkörper wirken stabil und passgenau und vermitteln zusammen mit der Platine einen hochwertigen Eindruck. Die VRM-Kühlung fällt vergleichsweise massiv aus und deckt die Spannungswandler großflächig ab. Auch die drei M.2-Steckplätze verfügen jeweils über eine passive Kühlmöglichkeit.

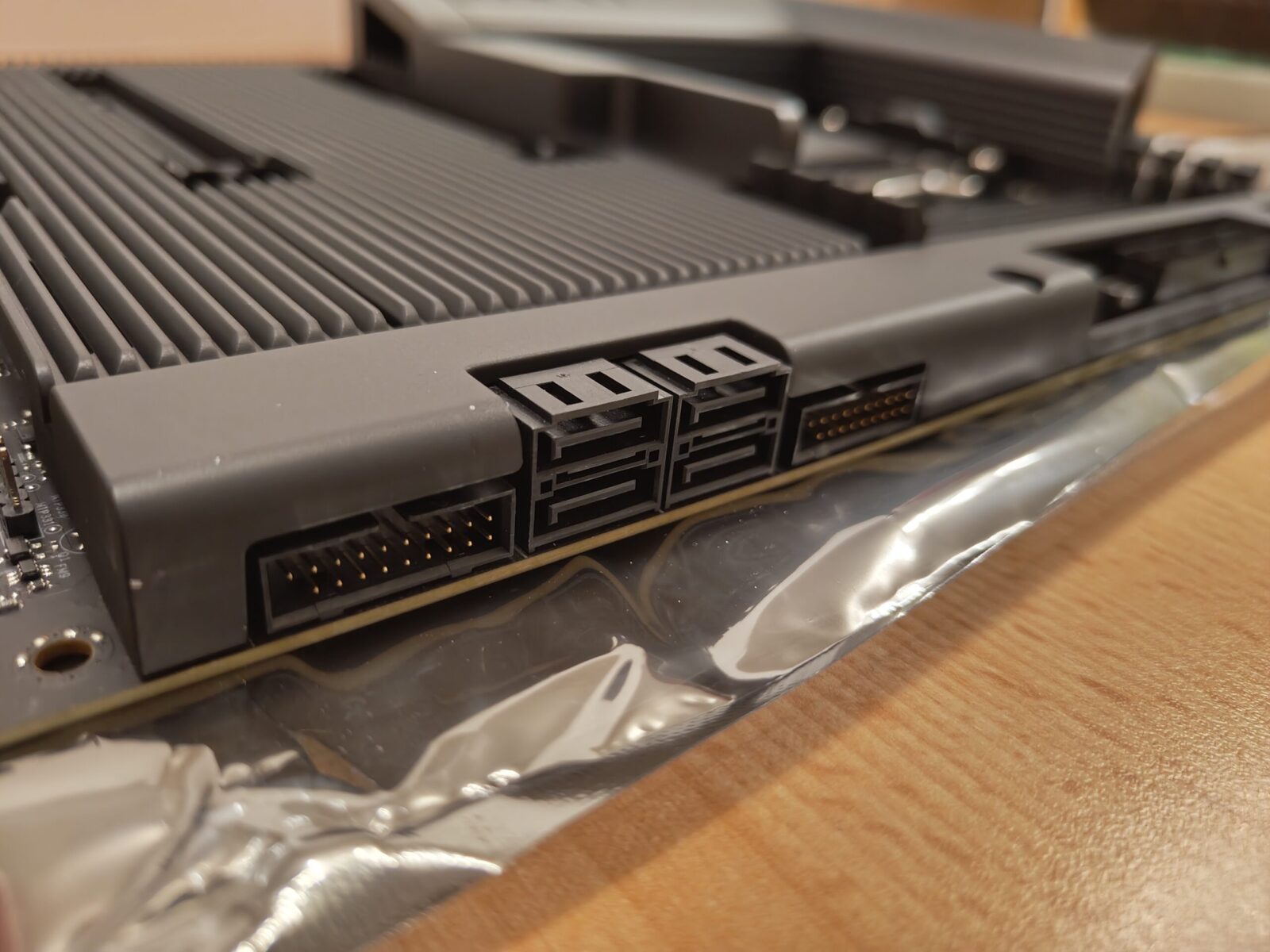

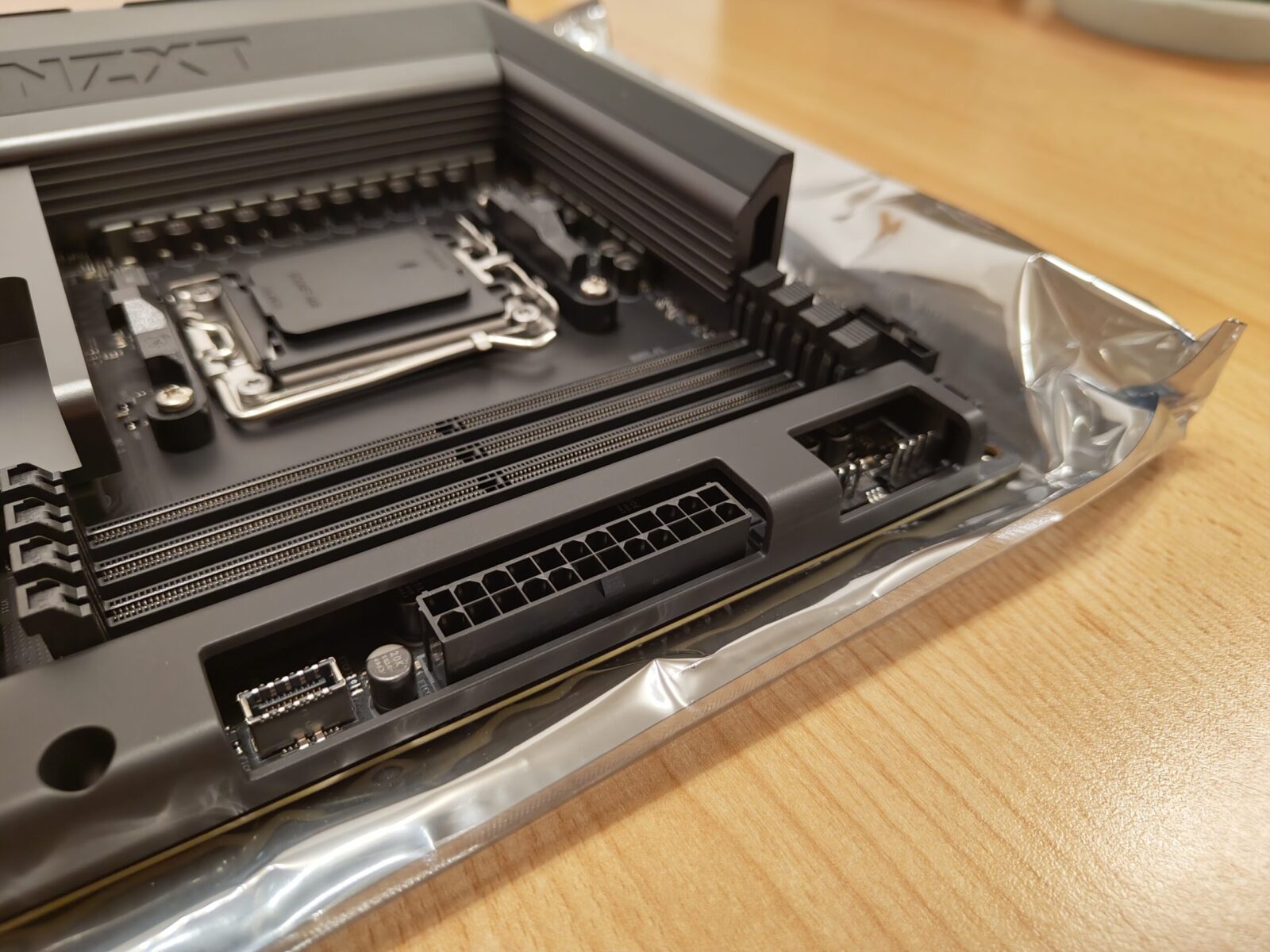

Beim eigentlichen Layout hat NZXT auf eine praxisgerechte Anordnung der wichtigsten Anschlüsse geachtet. Der 24-Pin ATX-Anschluss sitzt am rechten Platinenrand, während die beiden 8-Pin EPS-Anschlüsse im oberen Bereich positioniert sind. Weitere Anschlüsse wie USB-Header, SATA-Ports und Lüfteranschlüsse befinden sich ebenfalls überwiegend an den Außenkanten. Dies erleichtert die Verkabelung und ermöglicht eine vergleichsweise saubere Kabelführung hinter dem Mainboardtray.

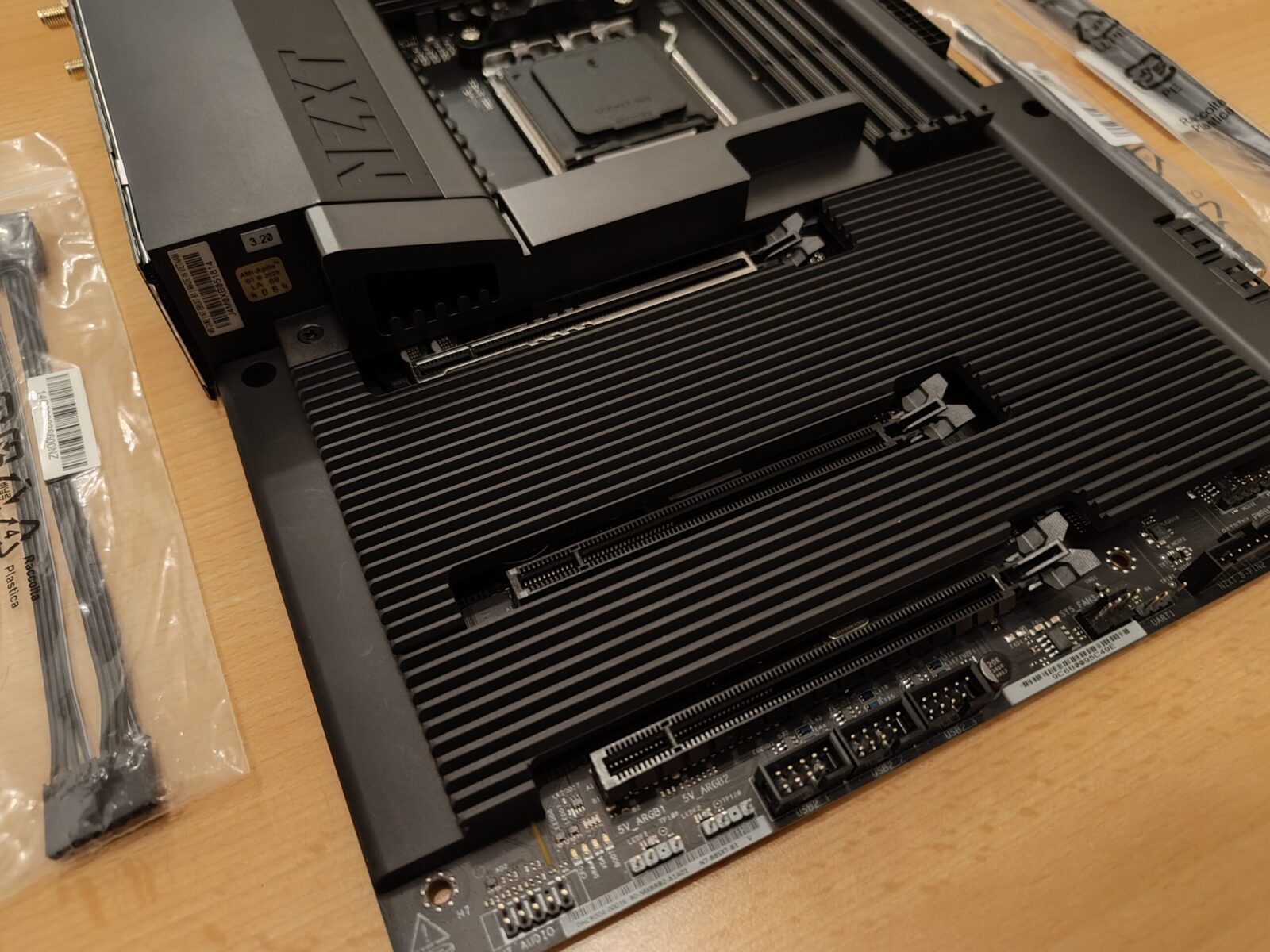

Für Erweiterungskarten steht ein mechanisch und elektrisch voll angebundener PCIe 5.0 x16 Steckplatz zur Verfügung. Die beiden anderen PCIe-Steckplätze sind mechanisch ebenfalls als x16 ausgeführt, elektrisch jedoch jeweils nur mit zwei PCIe 3.0 Lanes angebunden. Für zusätzliche Erweiterungskarten ist die Anbindung damit deutlich eingeschränkter als beim primären Steckplatz.

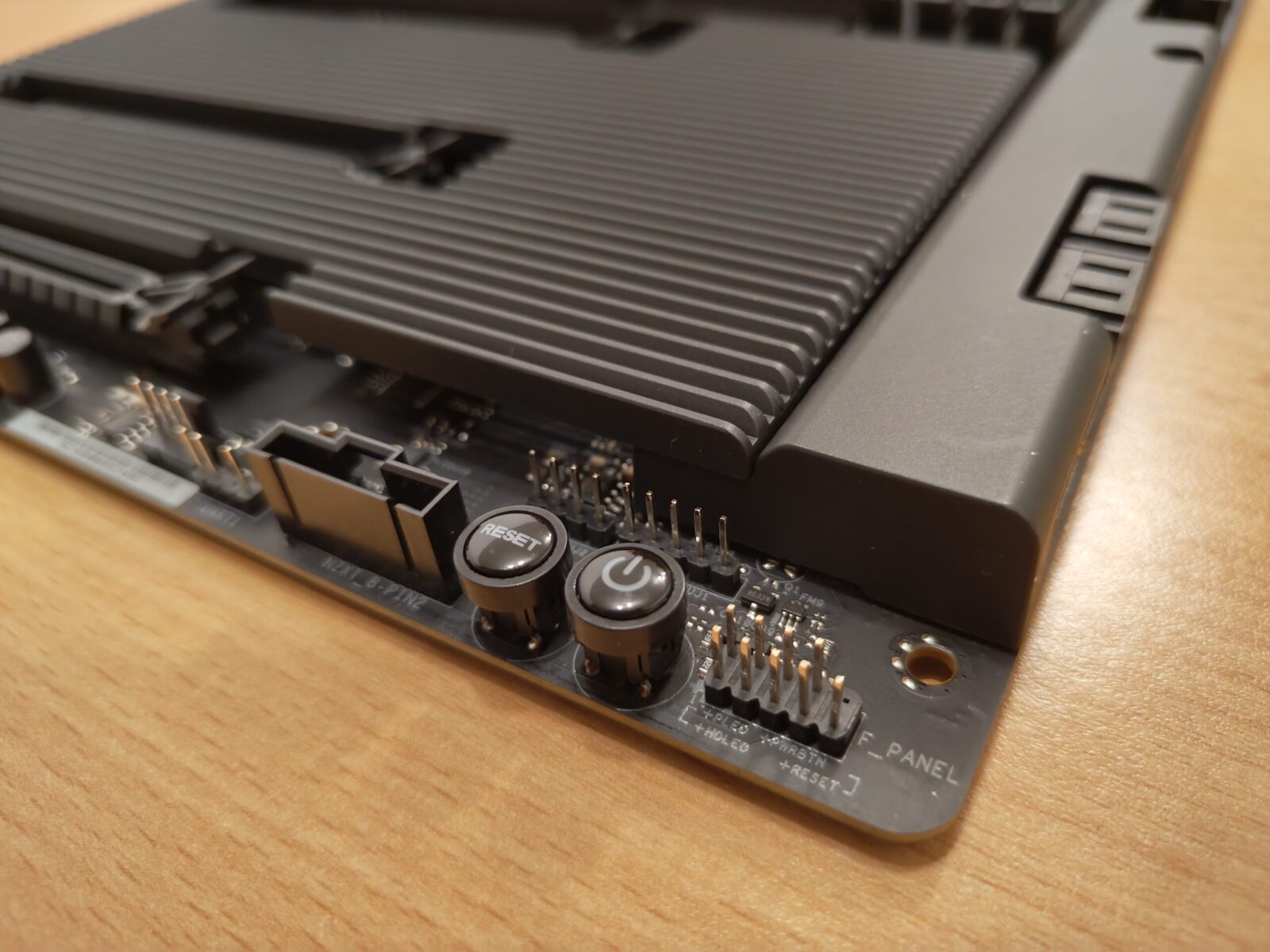

Bei den M.2-Schnittstellen stehen drei Anschlüsse zur Verfügung. Der erste arbeitet mit PCIe 5.0 x4, der zweite mit PCIe 4.0 x4 und der dritte mit PCIe 4.0 x2. Bei der Bestückung sollte daher die unterschiedliche Anbindung berücksichtigt werden. Praktische Details wie die integrierten POST-LEDs, der externe Clear-CMOS-Button und BIOS-Flashback erleichtern die Inbetriebnahme und Fehlersuche. Gerade beim Aufbau eines neuen Systems oder nach Änderungen an CPU und Arbeitsspeicher können solche Funktionen hilfreich sein.

Insgesamt hinterlässt das N7 B850 sowohl optisch als auch bei der Verarbeitung einen hochwertigen Eindruck. NZXT verbindet die großflächigen Abdeckungen mit einer umfangreichen technischen Ausstattung und einer entsprechend dimensionierten Kühlung. Besonders in einem System mit Glas-Seitenteil kommt das geschlossene Design gut zur Geltung.
