Montage

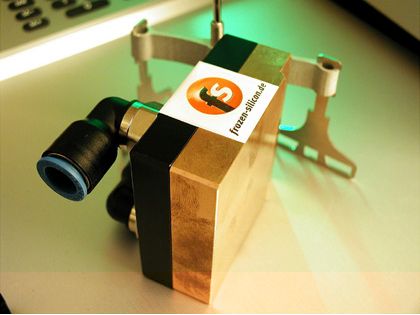

Die Kühlermontage gestaltet sich relativ einfach, wenn auch etwas aufwendiger mittels Inbus-Schlüssel. Die Klammer ist von allerbester Qualität und anwendungstechnisch recht ordentlich, wenn auch nicht als ausgezeichnet montierbar zu bewerten. Durch den 3-teiligen Aufbau kann es schon mal passieren, dass sich der linke oder rechte Halter an der Quertrasse verdreht. Einfacher geht es, wenn man die Inbus-Schraube von vornherein etwas weiter eindreht und dadurch leichte Spannung bereits im Vorfeld am Sockel bzw. Kühler lastet.

Ordentlich Masse gegenüber den alten Modellen



Masse und Klasse in einem – Zern.at

Danach wird der Kühler aufgesetzt, grob ausgerichtet und die Klammer über den Kühler aufgesetzt sowie links und rechts eingehakt. Die Lagerichtung der Klammer ist augenscheinlich erkennbar und sollte keine Fehlmontage erlauben. Man sollte darauf achten, dass nicht zu viel Spiel vorhanden ist, den Kühler letztendlich sauber nachfixieren und mittels Inbus-Schlüssel die Schraube mit Gefühl eindrehen, um den nötigen Anpressdruck zu erzeugen. Alles in allem ein einfach zu meisternder Vorgang. Die Klammer an sich ist auch individuell für andere Kühler entsprechender Bauhöhe anwendbar und sehr variabel kombinierbar.
