Heatlane Zen Pentium 4 Passiv-Kühler - Seite 4

Montage

Wir haben bewusst einmal den falschen und korrekten Aufbau ausgetestet und wollten sehen, wie sich dies jeweils auf die ermittelbaren Temperaturen auswirkt. Richtig montiert wird der Kühlkörper so, dass die Aufschrift des Herstellers erkennbar nach oben bzw. vorne zeigt, wie nachstehend abgebildet.

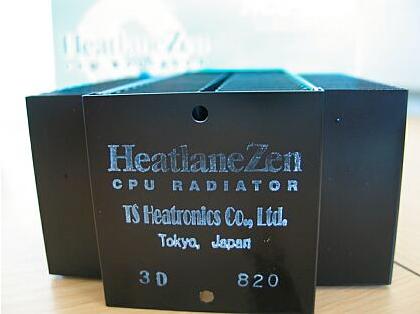

Bei korrektem Aufbau muss die Beschriftung erkennbar…



… nach oben bzw. vorne zeigen

Dies ist auch zu erkennen an der höheren, gerundeten Seite des Heatlane Korpus, welche mit der Wärmespreizplatte verbunden wird. Zu beachten ist außerdem, um optimale Kühlergebnisse zu erzielen, dass die sogenannte offene Seite der Kühllamellen zum Netzteillüfter hin zeigt. Ist dies nicht der Fall, kann die Kühlleistung deutlich sinken, da im Falle eines aktiven Netzteils dieses die Wärme nicht optimal absaugen kann. Zudem wird bei Verwendung eines einblasenden, frontseitigen Gehäuselüfters die Zirkulation im Gehäuse optimal ausgenutzt und erzielt in Verbindung mit einem aktiven Netzteil eine optimalen Wärmeaustausch.

Hat man die richtige Aufbauseite (abgerundet, ohne Beschriftung) gewählt, wird diese mit Wärmeleitpaste dünn bestrichen.

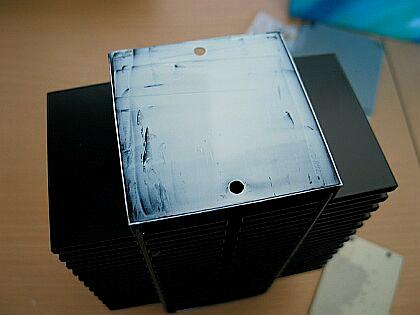

Test auch mit falschem Aufbau



Nicht zur Nachahmung empfohlen!

Danach setzt man die Kupferkühlplatte mit der unbearbeiteten Seite (erkennbar an Hand des weißen Folienüberzugs) auf den Kühlkörper und befestigt diese im Sandwichverfahren mittels der beiliegenden kleineren Metallplatte und den beiliegenden vier kleinen Schrauben.

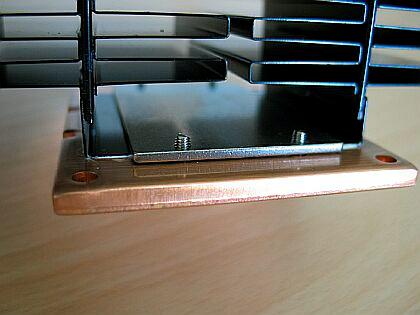

Sandwichmontage der Kühlplatte



In zu beachtender „falscher Aufbauart“ der Heatlane
