Radeon X800 XL AGP von Connect3D - Seite 10

Connect3D Radeon X800 XL AGP

Connect3D Radeon X800 XL AGP Box

Schon der Verpackung sieht man an, dass man es hier mit keinem teuren und aufwändig ausgestatteten Luxus-Produkt zu tun hat. Connect3D verwendet offenbar die gleiche Box für alle Grafikkarten der Radeon X800 Serie. Jeder Karton erhältlich lediglich einen großen Aufkleber, mit dem die einzelnen Modelle und ihre Ausstattungsvarianten (Speicher, Video, Schnittstelle) unterschieden werden.
In der Box findet man dann auch nur das Notwendigste an Ausstattung. Video-Kabel sind nicht enthalten, aber immerhin die entsprechenden Adapter für TV-Ausgang und Video-Eingang sowie HDTV-Ausgabe. Auch der DVI-Adapter fehlt nicht, so dass sofort zwei analoge Monitore angeschlossen werden können.
Die Anleitungen sind spartanisch, decken aber die wichtigsten Punkte bei der Installation von Hard- und Software ab.

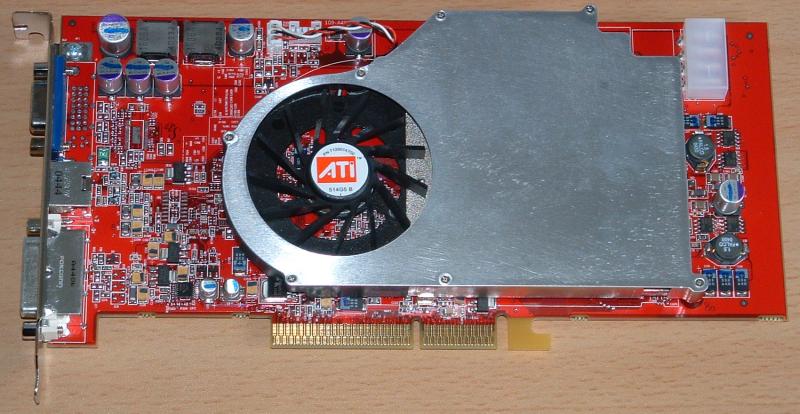

Connect3D Radeon X800 XL AGP

Der flache, aber ausladende Kühler der Radeon X800 XL AGP von Connect3D deckt sowohl Grafikchip also auch Speicherbausteine ab. Die RAM-Chips auf der Rückseite der Karte sind zusätzlich mit einem flachen passiven Kühlkörper versehen.
Der Lüfter kann leider nicht als leise bezeichnet werden, er erzeugt ein deutlich hörbares Rauschen. Allerdings kann man dies mit Hilfe des ATITools optimieren, wie auf der folgenden Seite gezeigt wird.

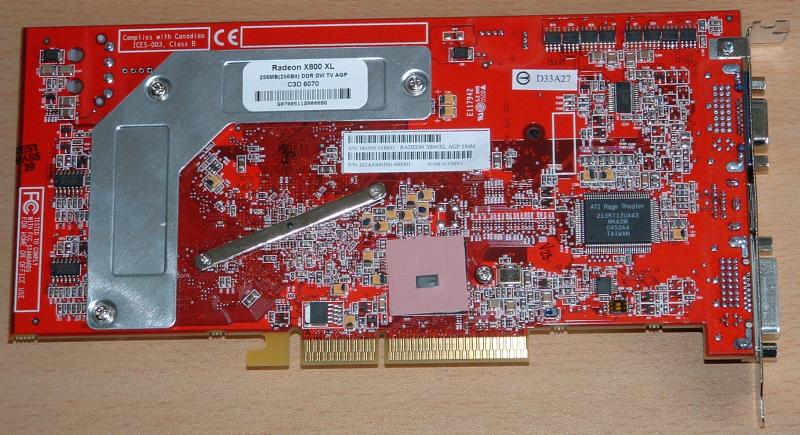

Rückseite der Grafikkarte

Auf der Rückseite der Platine findet man neben dem für ATI-Karten mit Video-Eingang üblichen Rage Theater Chip auch den von einem Wärmeleitpad bedeckten Rialto Bridge Chip. Dieser ist – wie eingangs erwähnt – für die Umwandlung der Signale des AGP-Bus in für den PCIe-Grafikchip verständliche Form zuständig.
