Hiper Type-R Modular 580W Netzteil - Seite 4

Ausstattung und Verarbeitung II

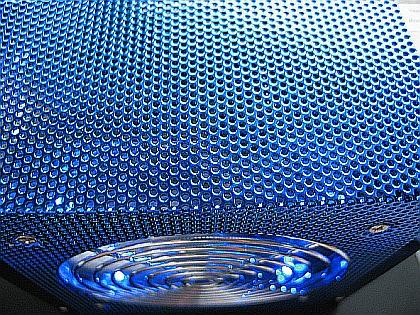

Wabenstruktur



Belüftungsaussparungen fast an der gesamten Stahl-Haut des Chassis

Das Chassis mit dessen Dual 80/120mm Lüftern ist fast umfänglich in gestanzter Wabenstruktur zur besseren Luft-/Wärmeumwälzung ausgeführt. Beide Lüfter verfügen über Lüftergitter: Beim 120er Lüfter wurde das Chrom-Lüftergitter zum Schutz vor Verletzungen am Lüfter, zusätzlich nach innen verlagert. Dieser bildet so eine weitgehend ebene Einheit mit der Chassis-Oberfläche, während der 80er Lüfter konventionell von außen verschraubt ist.

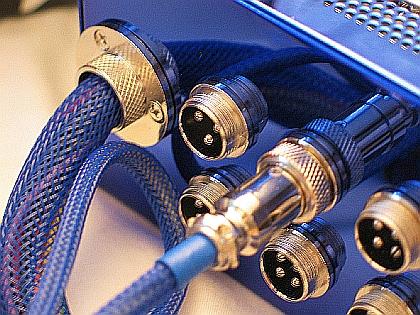

Exzellent gemacht: verchromte, gerändelte Anschlussbuchsen



Viel Liebe zu wichtigen Details

Der ATX-Hauptanschlussstrang ist am Chassis-Eingang des Netzteils mittels einer verchromten, gerändelten sowie verschraubten Führungsplatte eingefasst. Dies verhindert Kabelbrüche und dient als Schutz vor aufgescheuerten Kabeln.

Alle beigepackten Anschlusszuleitungen sind mit verchromten Steck-/Schraubverbindungen ausgestattet. Falsch anstecken kann man nichts, da die Anschlussbuchsen entsprechende, ebenfalls verchromte Anschluss-Pins sowie Führungs-Pins haben und daher keine falsche Polung erfolgen kann. Die verschiedenen Kabelstecker für Molex, PCI-E und 12V-P4 haben jeweils andere Pin-Belegungen. In die Anschlussbuchsen einstecken und mittels Überwurfmuttern festschrauben, fertig. Die Muttern sind ebenfalls gerändelt ausgeführt, so dass ein optimales Auf- oder Zudrehen erfolgen kann. Im Inneren sind die Kabel des Hauptstrangs sorgfältig mit Kabelbindern gebündelt und isoliert zusammengefasst. Selbst leichte Talkum Rückstände zeugen von vorbildlicher, vorbereitender Langzeitpflege.

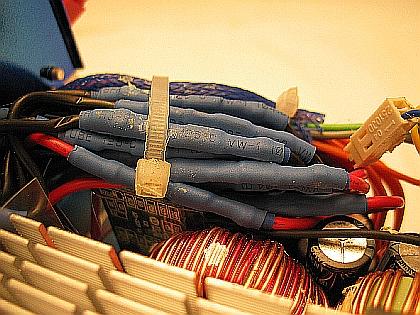

Auch bei der Verkabelung beste Isolation und Verlegung



Talkum Puder verhindert poröse Materialbildung an den Verbindungen

Mit 50cm- und 40cm-Anschlusskabel sind die Zuleitungen etwas knapp bemessen. Wir hätten uns übergreifend 60cm Länge gewünscht. da die Entfernungen zu den PC-Komponenten je nach Tower-Layout ggf. zu knapp sein können. Allerdings liegen ausreichend Verlängerungs-Y-Kabel bei. Dies kann allerdings ggf. etwas mehr Platz auf Grund von Kabel-Salat beanspruchen.

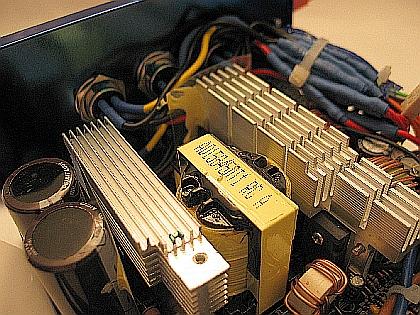

Großzügig dimensionierte, glänzende Kühlkörper

Der Innenaufbau ist sehr ordentlich ausgeführt – einschließlich hochwertiger Kühlkörper. Mittels Kontermuttern im Inneren sind die Anschlussbuchsen austauschbar verschraubt. Insofern kann im Falle eines Defekts ein Austausch erfolgen – falls Ersatzteile beziehbar sind – wovon aber auszugehen ist.
