Thermalright Ultra-90 & Ultra-120 Heatpipe Kühler - Seite 4

Verarbeitung

Das Thema Verarbeitung ist bei Thermalright schon lange kein Thema mehr. Beste Materialien gepaart mit feiner Nickeloptik wirken nicht nur edel, sondern sind von allerbester Machart. Nichts ist labil, selbst die Lamellen trotzen mittelschweren, äußeren Einwirkungen. Zu bemerken ist jedoch, dass die Materialqualität insbesondere der Kühllamellen beim HR-01 nochmals hochwertiger ausfällt.

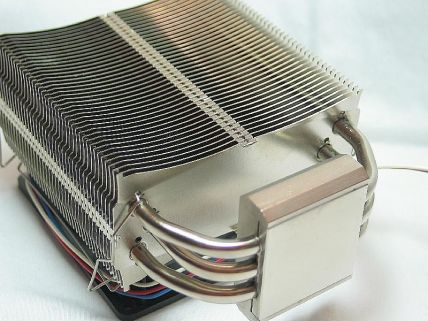

Ultra-90 Kühloberfläche ca. 2046cm² – 31 Lamellen je 110x60mm



Verarbeitung wie gewohnt auf höchstem Niveau

In gewohnter Thermalright Art sind Lamellen und Heatpipes fest miteinander verbunden. Die Kühloberfläche der 40 Lamellen des Ultra-90 beträgt – bei je 100×40-50mm – 1800cm² (HR-01 2048cm). Der Ultra-120 wartet immerhin mit 51 Lamellen und satten ca. 3700cm² auf (Zalman CNPS 9500 3698cm²). Mehr bietet nur noch der Sonic Tower von Thermaltake mit über 5000cm².

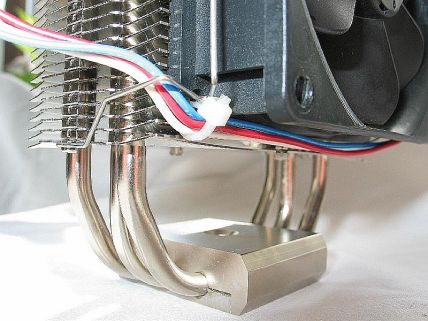

Kühlcore- und Heatpipe-Ummantelung aus feinem Aluminium



Core-Blade und Heatpipes: vernickeltes Kupfer

Anstelle von rechteckigen Ausstanzungen in den Lamellen beim HR-01 sorgen sowohl beim Ultra-90 als auch Ultra-120 gegensätzlich abgewinkelte Lamellenendbereiche für eine verbessere Luftstromverteilung zur Peripherie.

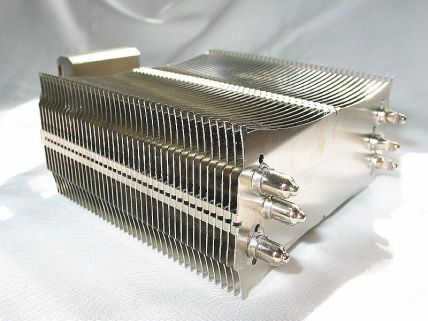

Abgewinkelte Lamellenblätter…



…zur besseren Belüftung der Peripherie

Die Heatpipe-Schlangen sind sauber im jeweiligen Kühlcore eingepasst und bestens verarbeitet. Die Grundplatte ist üblicherweise aus Kupfer, auch wenn das Oberteil der sandwichartigen Verbindung aus Aluminium besteht. Die Pipes sind sauber vernickelt. Der Kühlboden ist ordentlich plan und sitzt je nach Heatspreader der CPU relativ satt auf. Im Gegensatz zum Ultra-90 erzielt der Ultra-120 nur mittels Mainboard-Verschraubung den optimalen Anpressdruck und Kühlleistung. Ausschlaggebend war für diese Art der Befestigung insbesondere die höhere Masse bzw. Größe und der daraus wiederum resultierende verlagerte Schwerpunkt. Vergleich mit der möglichen Befestigung der Ultra-90 6-Punkt Halterung ergaben etwa 0,5K geringere Leistung.

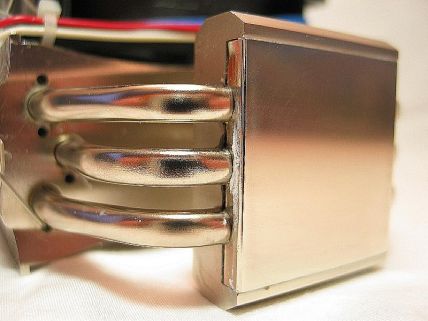

Triple-Heatpipes eingebunden in Aluminium und Kupfer im 6mm Format



Leichte Lötspuren am Verbund zu erkennen
