ASUS M2R32-MVP CrossFire Mainboard - Seite 4

Layout und BIOS

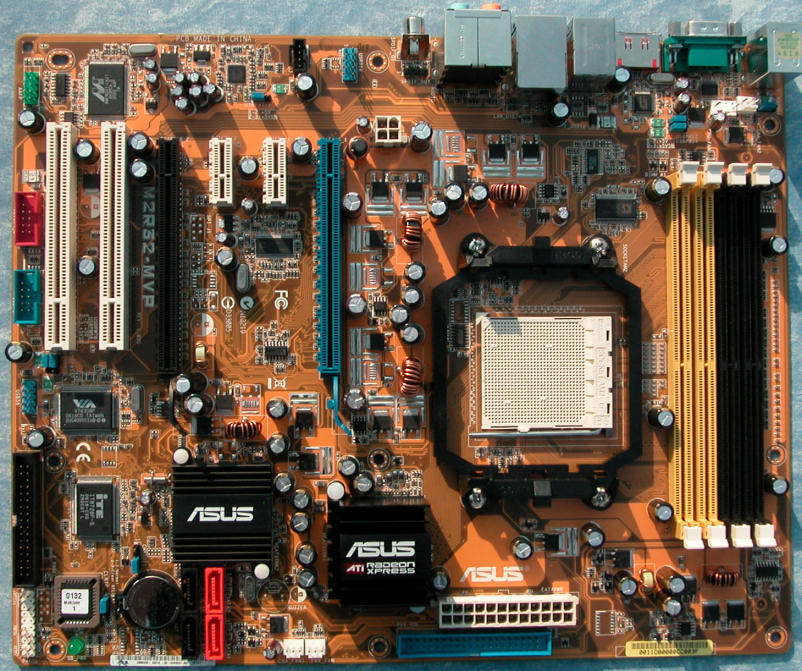

Layout
Der Southbridge-Kühler ist extrem flach und stört somit nicht. Der größere Northbridge-Kühlkörper wurde extra etwas beschnitten, damit es keine Kollisionen mit langen Grafikkarten gibt. Zwischen den PCI Express Slots gibt es ausreichend Platz für größere Kühler. Die Anschlüsse sind recht gut erreichbar mit Ausnahme des etwas abseits gelegenen 4-Pol-Stromsteckers. Leider gibt es inklusive CPU-Lüfter nur vier Lüfteranschlüsse auf der Platine.

BIOS (Version 0501)
Wie gewohnt ist das ASUS-BIOS sehr gut aufgeräumt. So finden sich beispielsweise wieder alle Overclocking-relevanten Einstellungen unter dem Punkt „Jumperfree configuration“. Durch integrierte Features wie Crashfree BIOS und Overclocking-Profile sind auch Übertakter mit dem Board gut beraten.

Overclocking-Features des ASUS M2R32-MVP
Referenztakt	200 – 400 MHz
CPU Multi	5x – 12x
Hypertransport Multi	1x – 5x
PCI Express Takt	100 – 145
VCore	0,8 – 1,56 Volt
RAM Spannung	1,8 – 2,45 Volt
Sonstiges	AI N.O.S.
