Montage & Kompatibilität

Bei Öffnung der Zubehör-Verpackung fällt zu aller erst eine 4-Punkt Arretierklammer auf, welche z.B. als 6-Punkt Halterung von Thermalright her bekannt ist. Was wie eine Sockelnasenhalterung aussieht, entpuppt sich als eine erforderliche Zusatzhalterung, um den Kühler am ASUS VRM Halterahmen zu befestigen. Wie bereits im Test des ASUS Silent Square erwähnt, hat das VRM Montagesystem seitens ASUS den großen Nachteil, dass grundsätzlich das Mainboard zur Montage des Kühlers ausgebaut werden muss. Basis ist ein ASUS-spezifisches Stahlblech Retention Modul mit eingearbeiteten Bohrungen für die jeweiligen Sockel-Bohrungen. Zur Befestigung des Kühlers liegen für alle aktuellen Sockel Schraubmaterialien (2x schwarz AMD, 4x verchromt diverse) und 4x Spreiz-Distanzhülsen sowie ein aufgepolstertes, isoliertes Backplane-Haltekreuz bei.

Trommelartiges Lamellenlayout – gut, keine scharfen Kanten



Manko: übergreifend Mainboard-Ausbau erforderlich – Montagebeispiel AMD Sockel-939

Montage im Einzelnen: Original Retention Modul komplett entfernen, ASUS VRM Halterahmen mit Distanz-Spreiz-Hülsen und Backplane-Haltekreuz am Mainboard verschrauben. Beim Anziehen der Verschraubungen ist bei entsprechendem Anzugsmoment ein jeweils leichtes Klick zu hören und das signalisiert das optimale Anzugsdrehmoment. Danach Kühler mit z.B. beiliegender Wärmeleitpaste versehen und auf der CPU aufsetzen. Ein Ausmitteln entfällt durch den eingearbeiteten Führungsrahmen im VRM Modul. Zum Abschluss und zur endgültiger Befestigung des Kühlers wird die 4-Punkt Halterung am Kühler eingefädelt, an den Haltenasen des VRM Moduls befestigt und mit dem Arretierhebelmechanismus der nötige Anpressdruck und Arretierung ausgeübt.

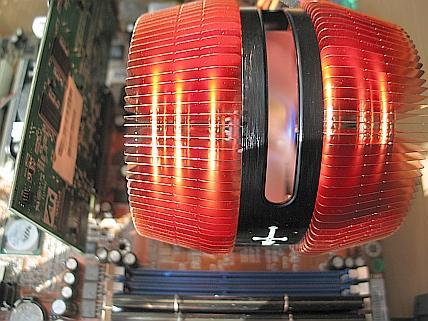

Hinsichtlich Kompatibilität zeigt sich der ASUS Silent Knight von der besten Seite mit genügend Freiraum zur Grafikkarte und für den RAM-Wechsel.
