DFI LANParty DK X58-T3eH6 - Seite 5

BIOS

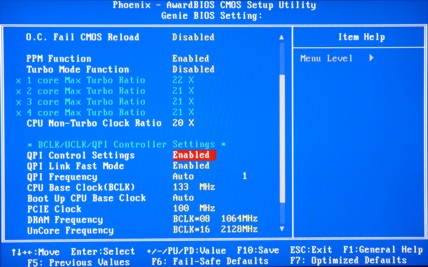

DFI bringt unter dem Menüpunkt „Genie BIOS Setting“ sämtliche wichtige Einstellungen in Bezug auf Overclocking und Speicher unter. Dieser Menüpunkt ist wiederrum in drei Untermenüs und einige Basiseinstellungen unterteilt. Die drei weiteren Untermenüs nennen sich: „CPU Feature“, „DRAM Timing“ und „Voltage Setting“.

DFI stellt online ein PDF-Dokument bereit, das sämtliche Einstellungen im BIOS-Setup in dem Menü „Genie BIOS Setting“ erläutert. Dies ist auf die jeweilige BIOS-Version angepasst und erklärt die Menüpunkte sehr ausführlich. Daher werden wir nur auf ein paar Besonderheiten eingehen. Wie gewohnt folgen daher zuerst die DDR3 Parameter.

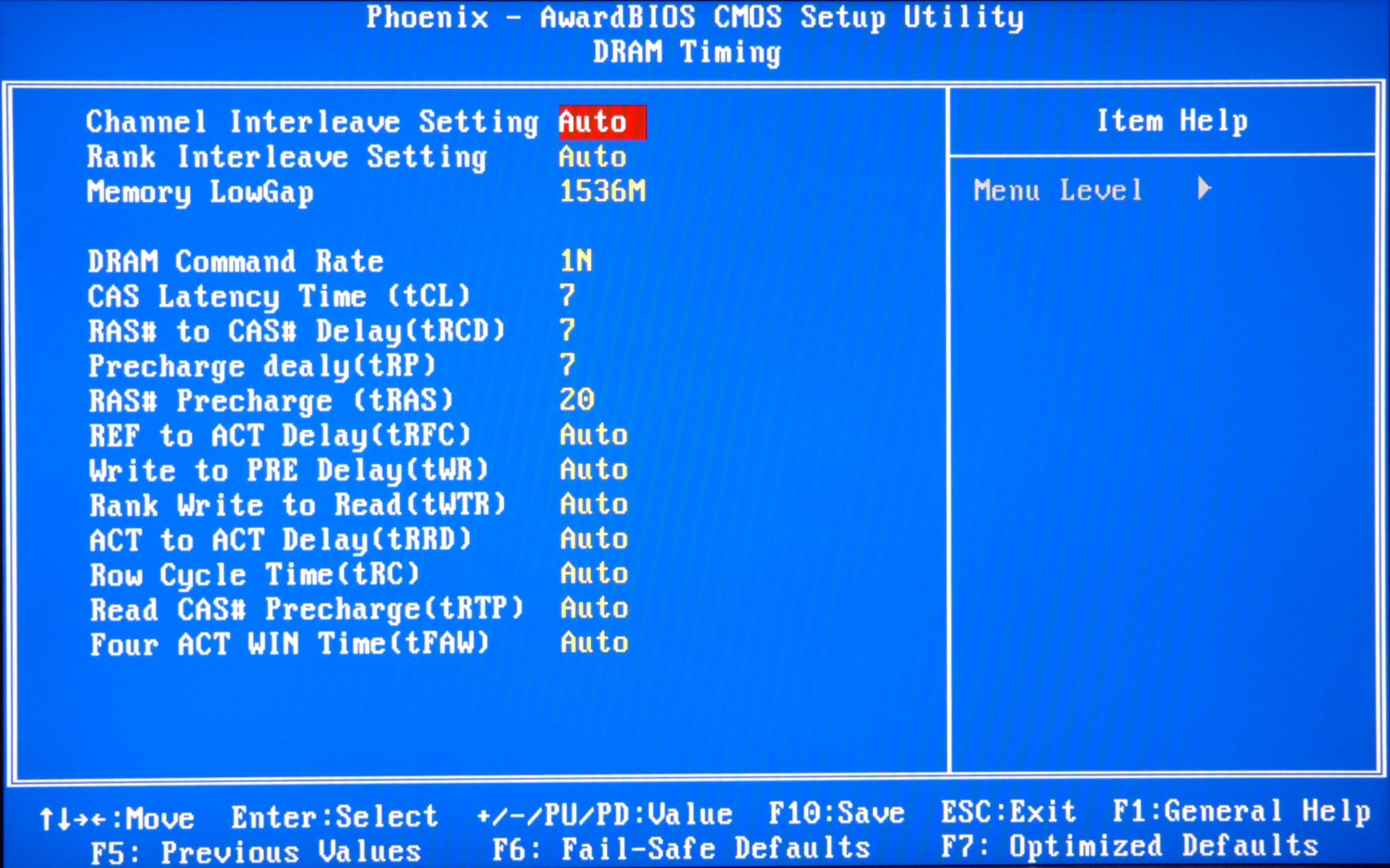

Der Punkt „Memory LowGap“ dürfte für viele Anwender weniger bekannt sein. Er reserviert einen bestimmten Adressraum für diverse Steckkarten wie beispielsweise Grafikkarten. Benötigen diese mehr Adressraum als vom BIOS vorgesehen, kann hier ein entsprechend höherer Wert eingestellt werden. Dies kann bei Quad-SLI oder CrossFire mit zwei Radeon 4870 X2 Dual-Chip-Karten auftreten.

Ein weiterer interessanter Punkt für extremes Overclocking nennt sich „Boot Up CPU Base Clock“. Dahinter verbirgt sich eine Option, die zum Initialisieren des BIOS einen niedrigen (einstellbaren) Basis Clock nutzt und erst danach auf den vollen Basis Clock wechselt. Dadurch können Initialisierungsprobleme verhindert werden.

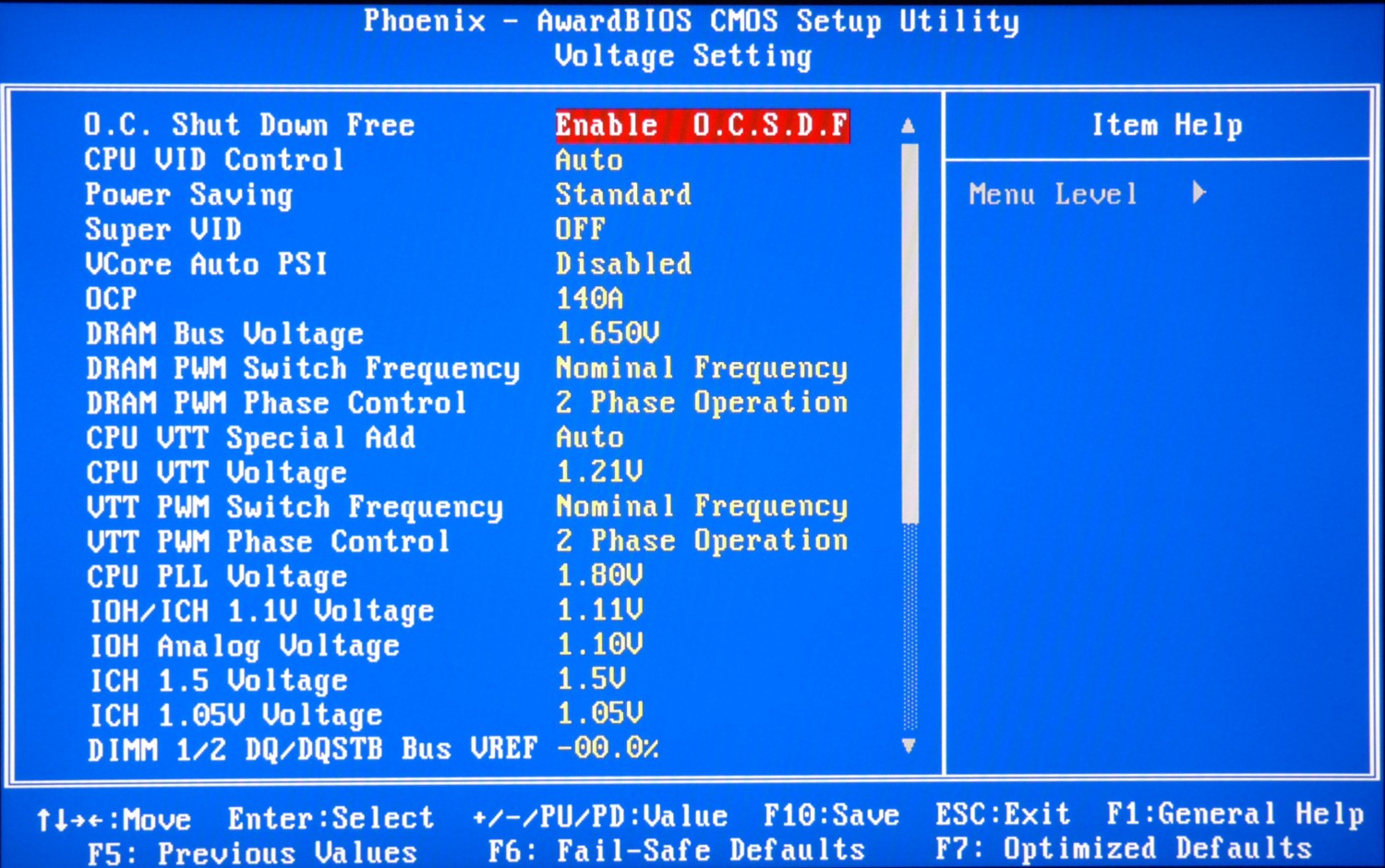

Weiterhin gibt es noch Funktionen wie „O.C. Shut Down Free“, welche ein automatisches Abschalten des Systems beim Übertakten verhindern soll.

Insgesamt scheint sich DFI mit diesen Einstellungen an den ambitionierten Anwender zu wenden. Nutzer, die einfach mal schnell etwas mehr Leistung wollen, werden leicht von den vielen Einstellungsmöglichkeiten erschlagen. Hier wäre eine Unterscheidung in der Art Normal-/Expertenmodus angebracht.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	1.00 – 2.00 Volt in 0.0125V-Schritten
CPU PLL Voltage	1.80 – 2.15 Volt in 0.05V-Schritten
DRAM Voltage	1.455 – 2.400 Volt in 0.015V-Schritten
VTT (QPI/DRAM) Voltage	1.21 – 1.61 Volt in 0.02V-Schritten
IOH/ICH Voltage	1.11 – 1.73 Volt in 0.02V-Schritten
IOH Analog Voltage	1.10 – 1.45 Volt in 0.05V-Schritten
IOH 1.05V Voltage	1.05 – 1.35 Volt in 0.10V-Schritten
ICH 1.5V Voltage	1.5 – 2.1 Volt in 0.2V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	133 – 250 MHz
CPU-Multiplikator	12x – 20x (Core i7 920 CPU)
Speichertakt	DDR3-800/1066/1333/1600… CPU-abhängig
PCI Express Takt	100 – 250 MHz
