Der Zusammenbau (3)

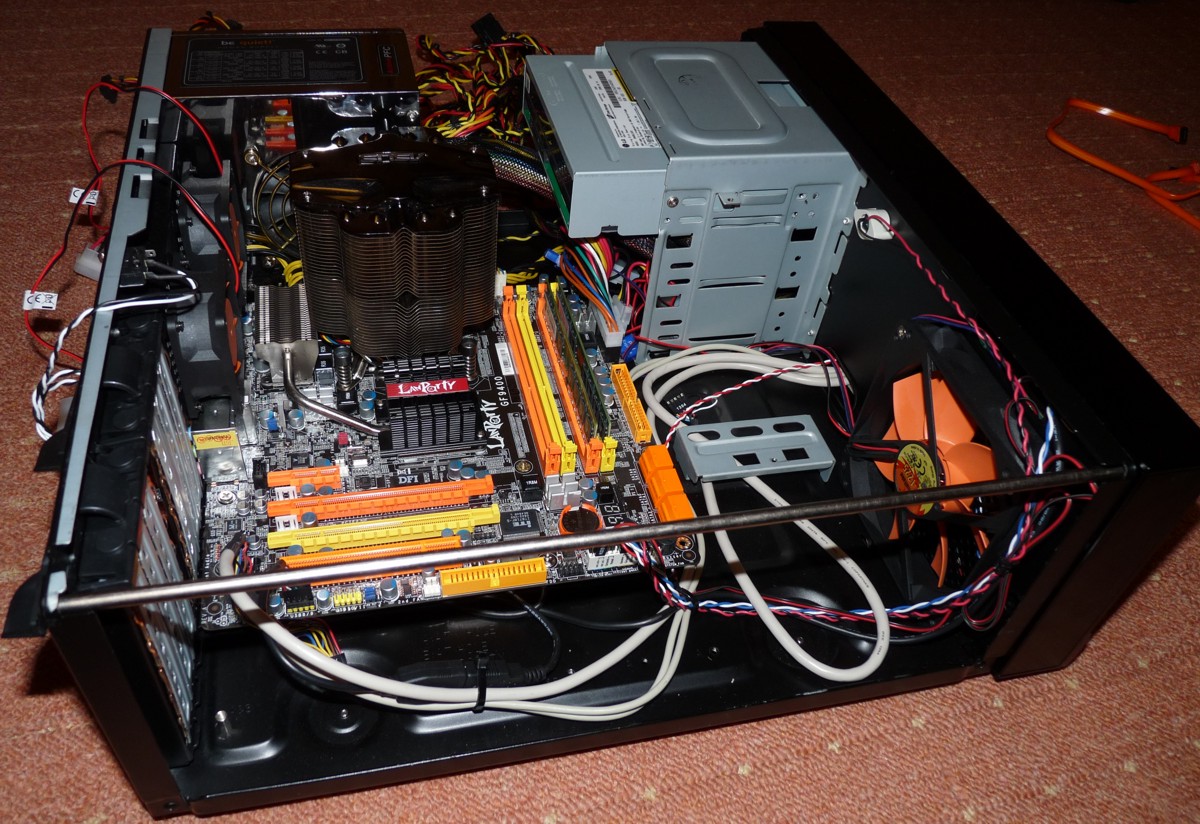

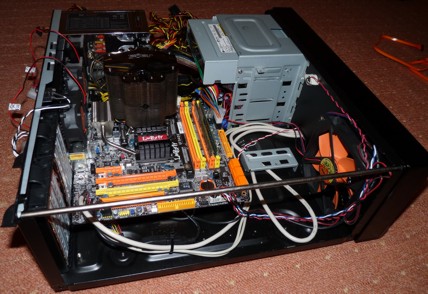

Nun folgt die saubere Verkabelung der Komponenten. Dazu werden die USB- und Audio-Anschlüsse des Gehäuses mit dem Mainboard verbunden. Danach kann der Power-Taster und die HDD- sowie Power-LED mit dem Smart Connector angeschlossen werden. Mit Hilfe einiger Kabelbinder fixieren wir die Kabel im Gehäuse.

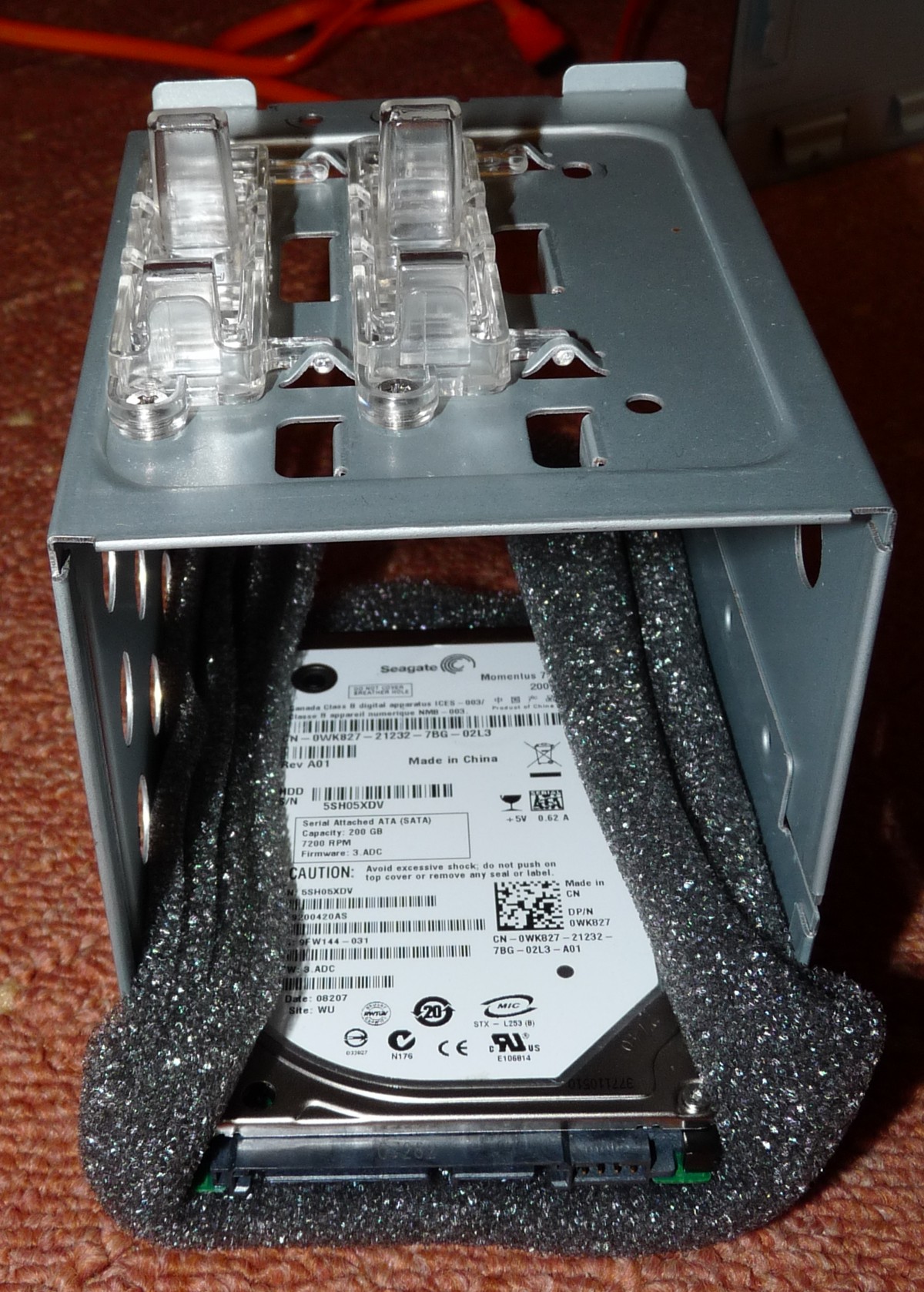

Unsere 2,5″-Festplatte packen wir in eine Schaumstoffmatte, die oftmals auch den Mainboards beiliegt. Dadurch kann die HDD nicht verrutschen, ein Abwärmeproblem entsteht ebenfalls nicht.

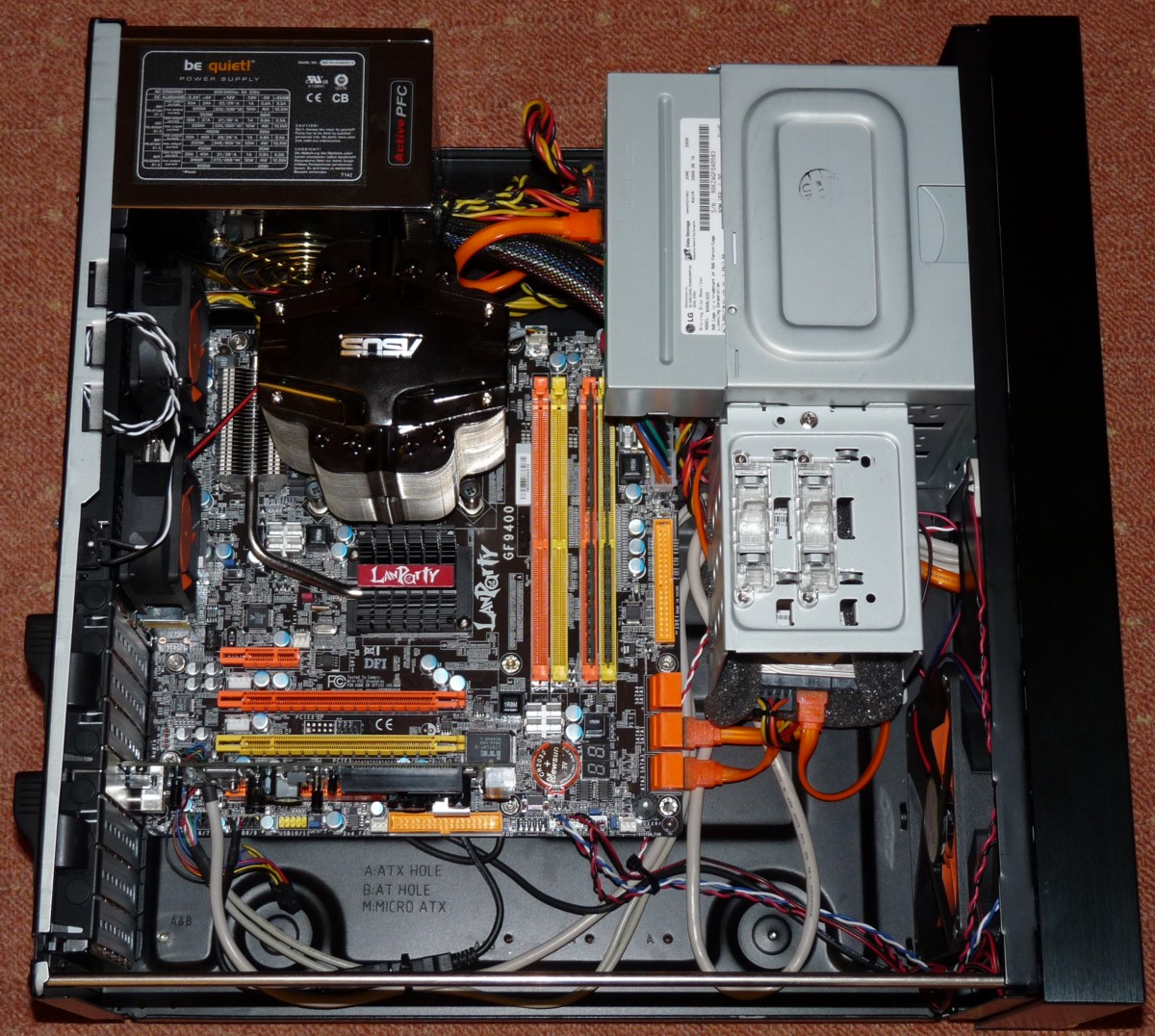

Der Festplattenrahmen wird nun in das Gehäuse geklemmt und mit einer Schraube gesichert. Die Kabel für die Festplatte und das SATA-Kabel des optischen Laufwerks haben wir unter dem Festplattenkäfig lang geführt und mit einem Kabelbinder befestigt.

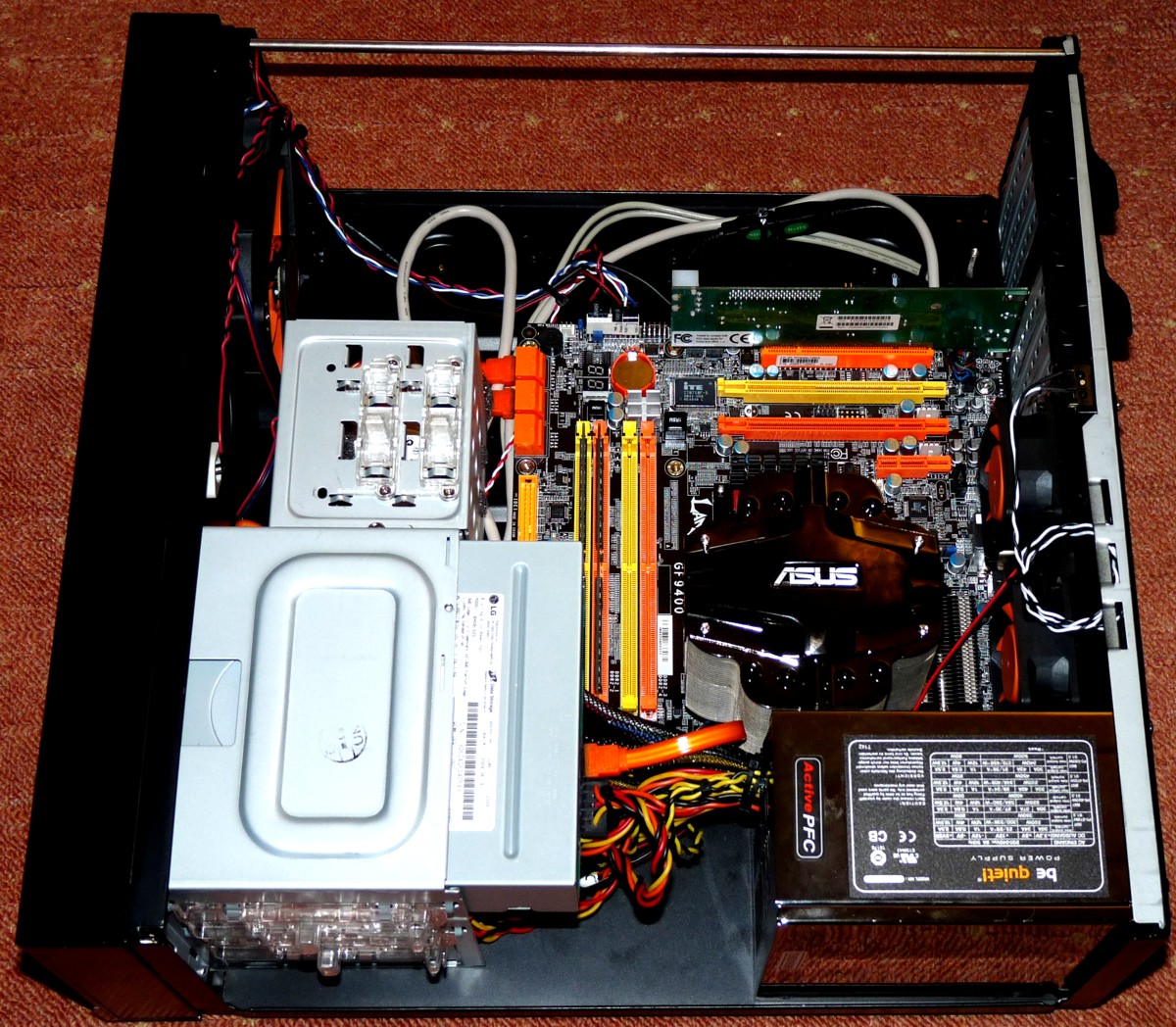

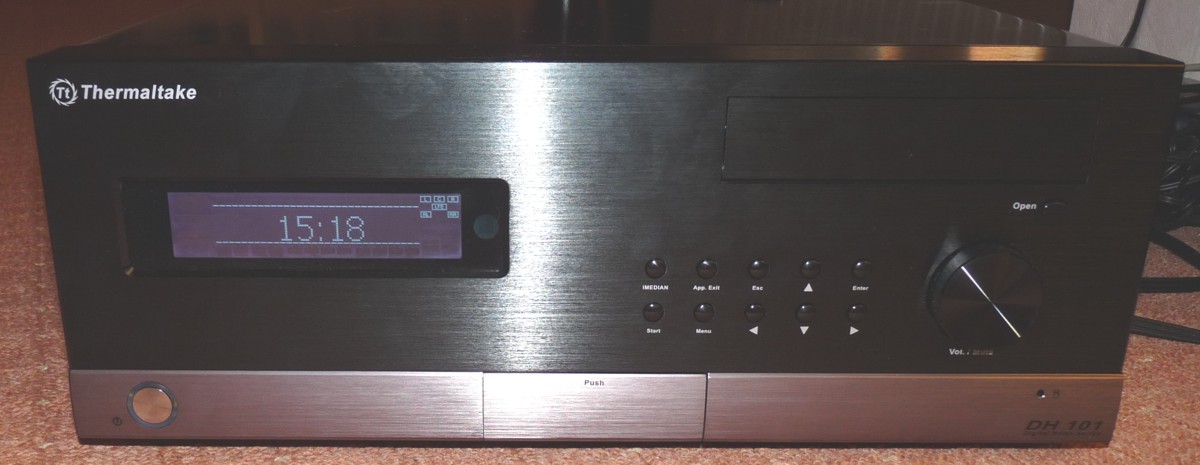

Fertig verbaut sieht das ganze nun so aus:
