ASUS P7H57D-V EVO BIOS

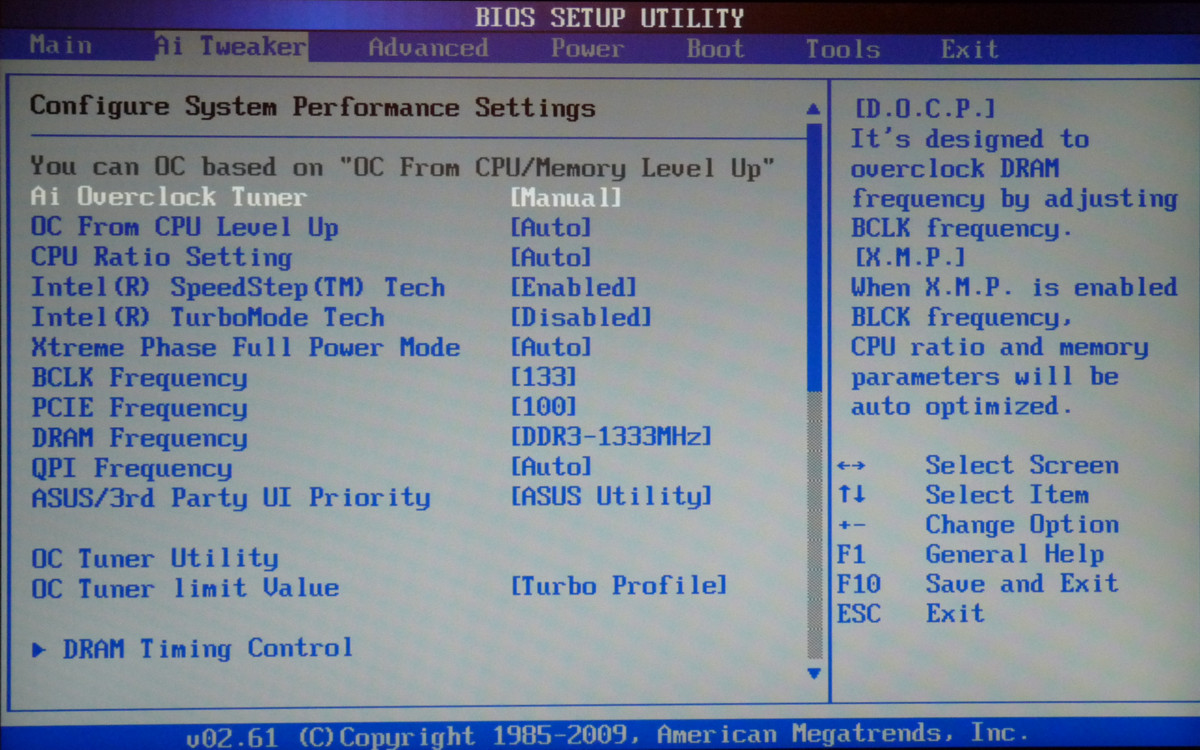

Das BIOS des P7H57D-V EVO ist ASUS-typisch aufgeräumt und übersichtlich. Alle übertaktungsrelevanten Einstellungen sind in dem Menüpunkt „Ai Tweaker“ zu finden.

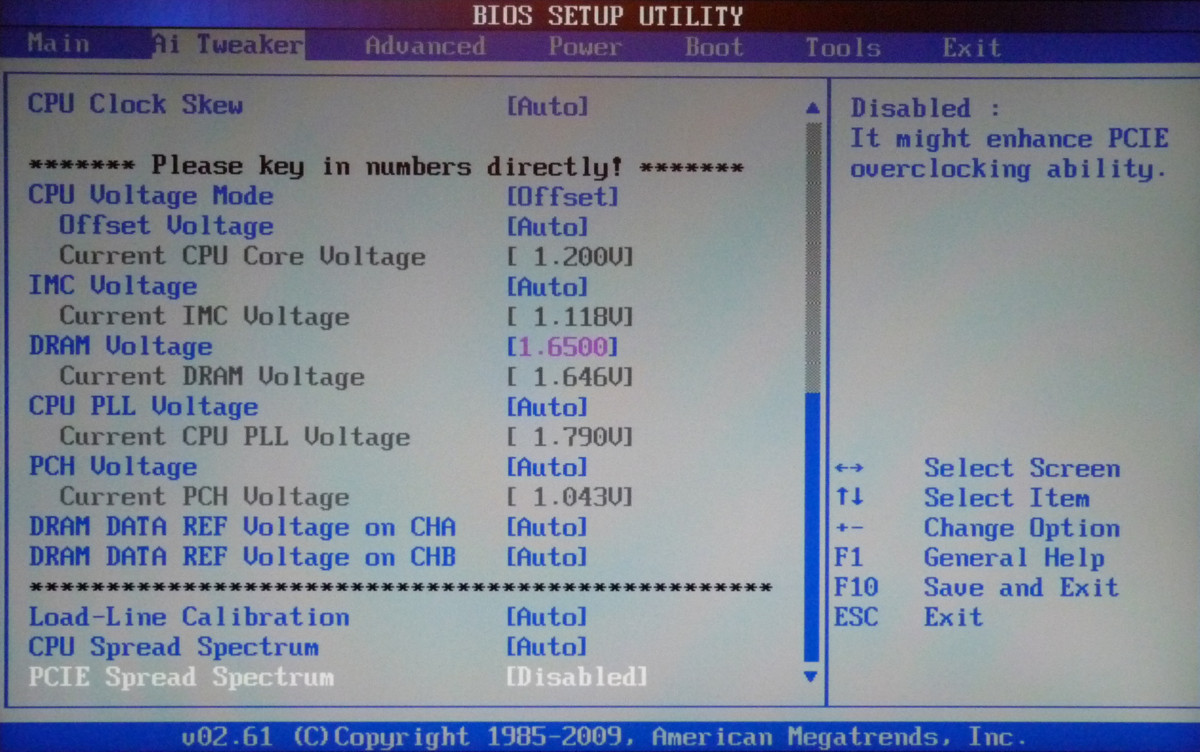

Bei den Spannungseinstellungen wird jeweils der aktuell gemessene Wert angezeigt. Außerdem ist es möglich, ganze acht Profile anzulegen, wobei in der Praxis wohl nur selten soviele genutzt werden.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	0.85 – 1.70 Volt in 0.00625V-Schritten
IMC Voltage	1.10 – 1.90 Volt in 0.00625V-Schritten
DRAM Voltage	1.20 – 2.50 Volt in 0.0125V-Schritten
CPU PLL Voltage	1.80 – 2.20 Volt in 0.0125V-Schritten
PCH Voltage	1.05 – 2.00 Volt in 0.00625V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenztakt	80 – 500 MHz
CPU-Multiplikator	9x – 21x (Core i5 750) in 1er-Schritten
Speichertakt	DDR3-800/1066/1333
QPI Link	4270/4800 MHz
PCIe Takt	100 – 200 MHz
