Einbau der Festplatte
Zum Einbau einer 2,5″-SATA-Festplatte muss die Schraube des Haltebügels entfernt werden.

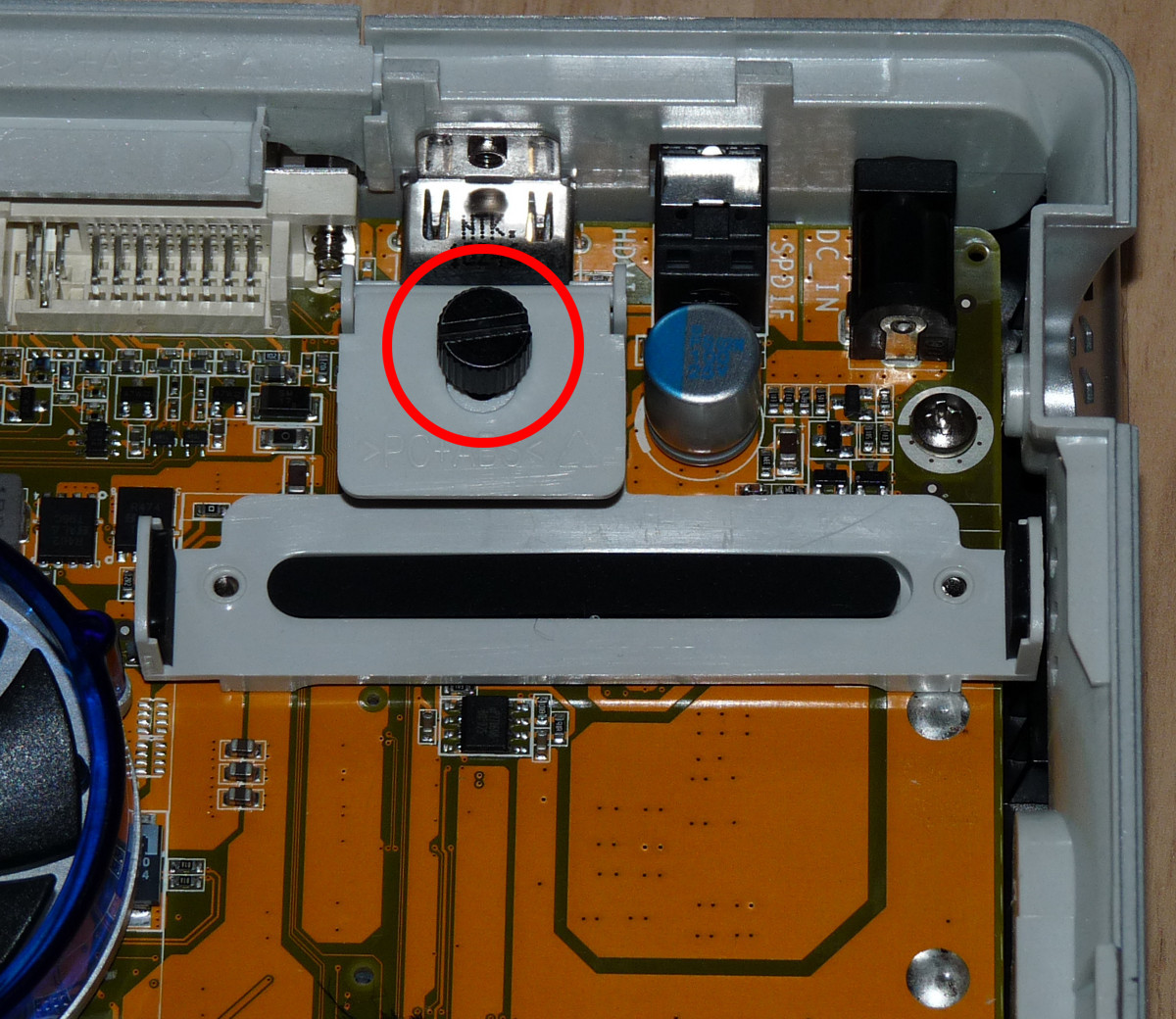

Lösen der Schraube der HDD-Halterung
Nun kann der Bügel nach oben geklappt werden. Gegenüber vom Haltebügel sieht man die SATA-Steckverbindung, welche fest auf dem Board montiert ist.

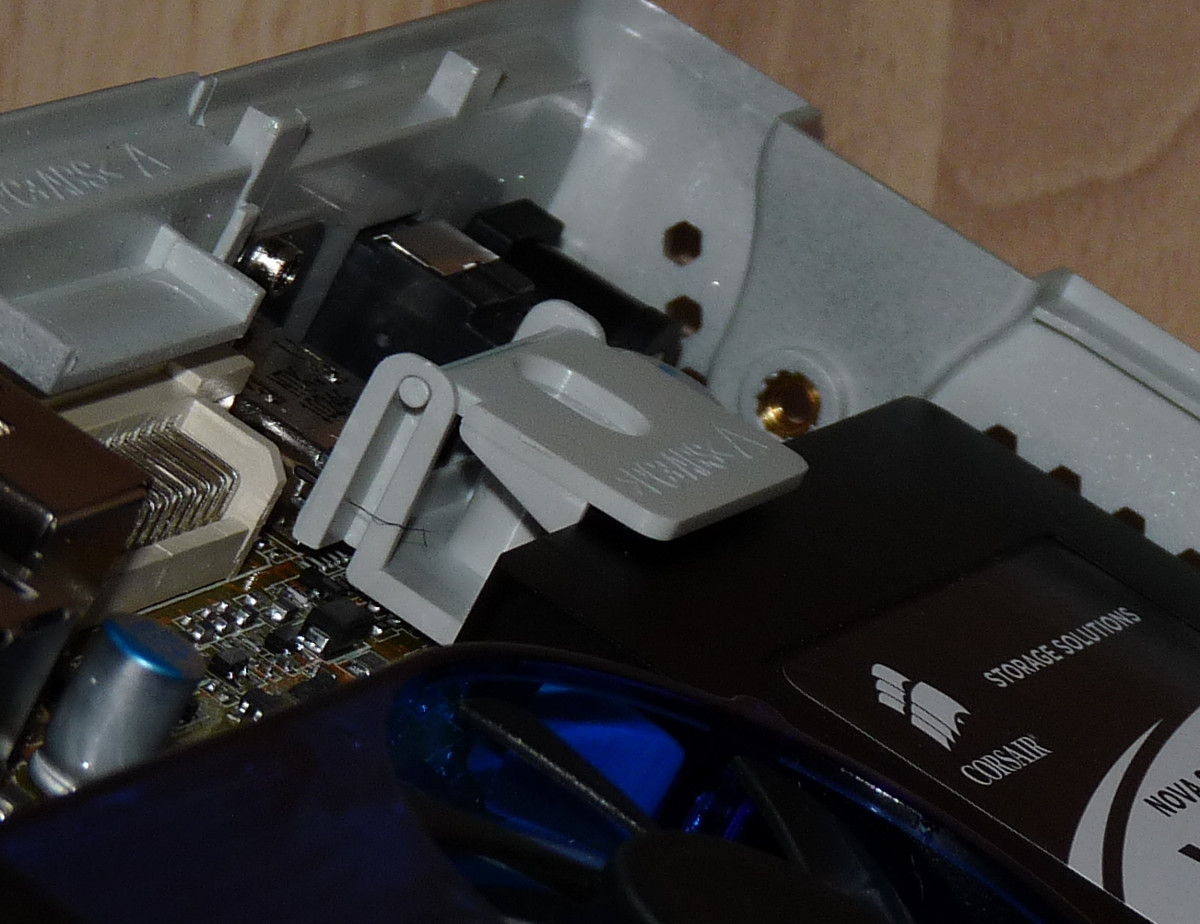

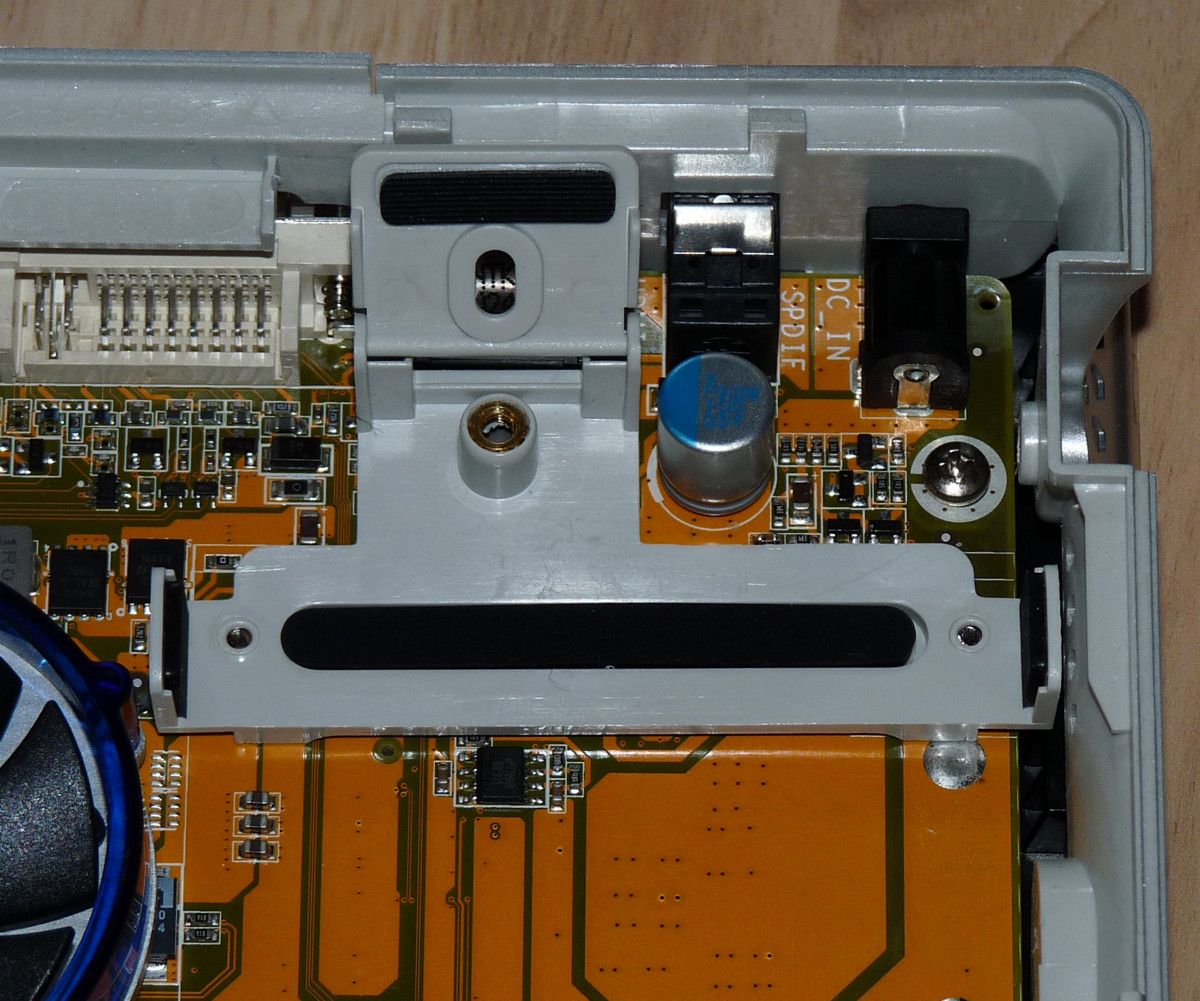

Geöffneter Haltebügel

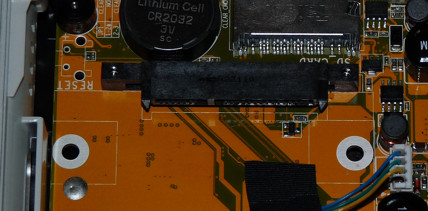

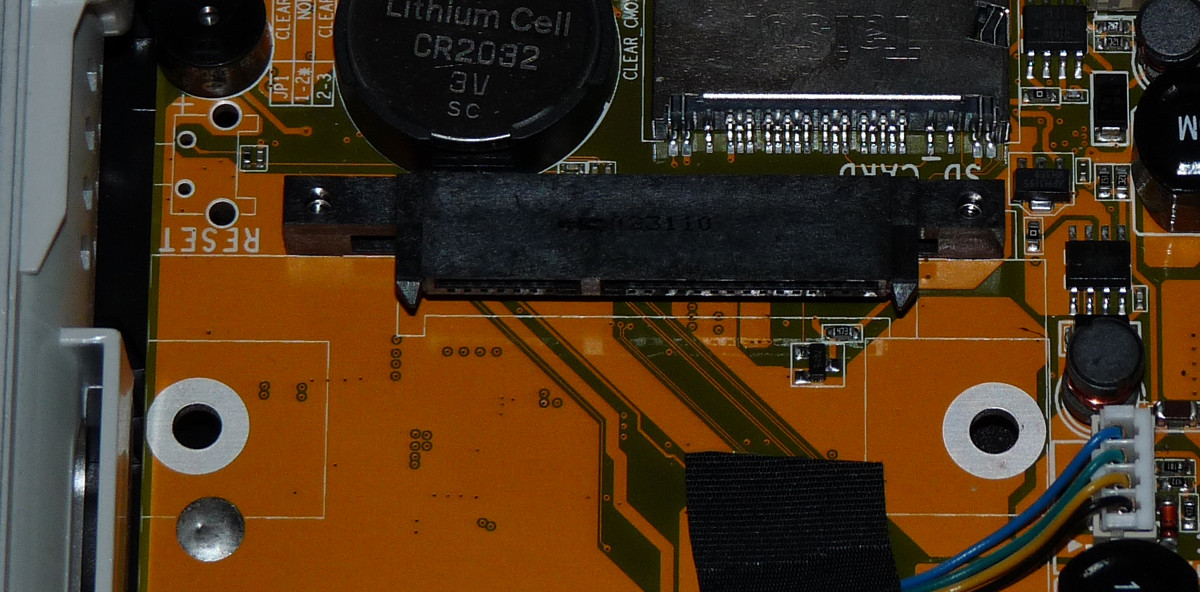

SATA-Stecker auf dem Mainboard der ZBOX HD-ND22
Nun kann die SSD oder HDD in die Halterung hineingeschoben werden. Dazu legt man das Laufwerk auf das Mainboard und schiebt es vorsichtig zum SATA-Stecker – das Laufwerk darf dabei nicht angehoben werden. Wenn die Festplatte richtig auf dem SATA-Stecker sitzt, kann der Haltebügel runtergeklappt werden. Er arretiert dann die Platte wie auf den Bildern zu sehen – Schraube nicht vergessen!

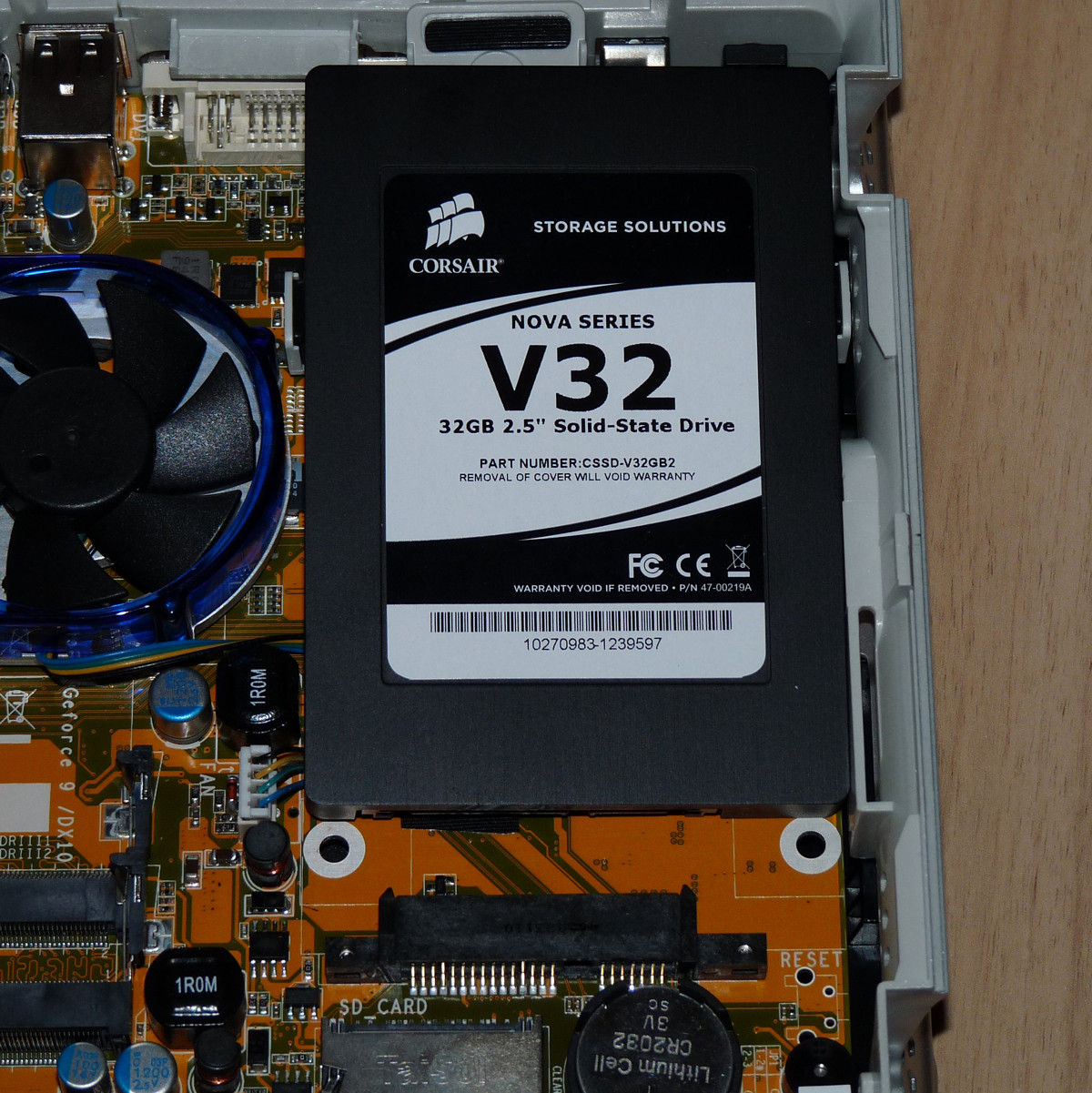

Einschieben des 2,5″-Laufwerkes
Kontrolle, ob der Haltebügel richtig sitzt

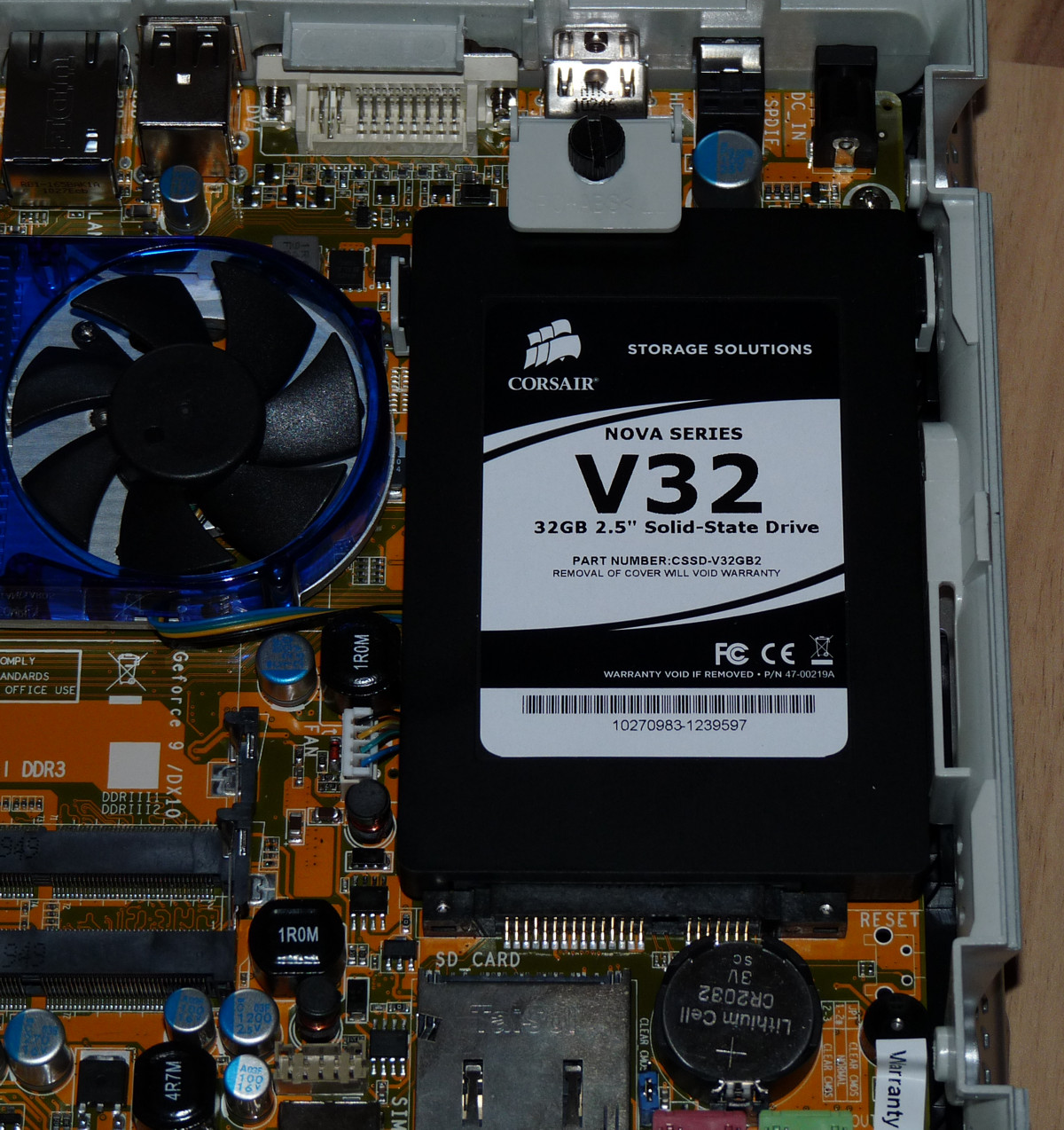

Festziehen des Haltebügels mit der Schraube
