ASUS Sabertooth X58 Mainboard - Seite 3

Ausstattung

Das Layout des ASUS Sabertooth X58 ist vernünftig. Da die Grafikkarte wahlfrei in einen der beiden oberen PCI Express x16 2.0 Slots ohne Leistungsverlust gesteckt werden kann, kann man sich zwischen dem zusätzlichen PCI-Slot oder einem PCI x1 2.0 Steckplatz entscheiden. Der untere PCIe x16 Slot verfügt über vier Lanes, wenn der zweite PCIe x16 Slot nicht genutzt wird. Ansonsten verfügt er nur über eine Lane. Damit sind drei Grafikkarten bei diesem Mainboard nicht sinnvoll nutzbar.

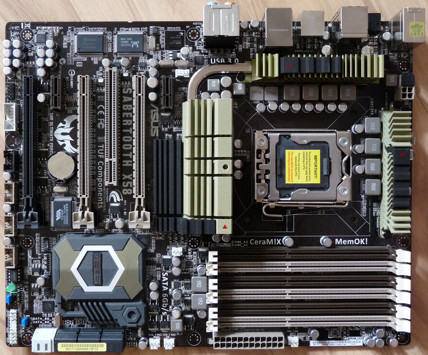

Layout des ASUS Sabertooth X58

Der Arbeitsspeicher wird mit dem neuen Befestigungssystem gehalten, bei dem nur noch an der oberen Seite vom Mainboard ein Hebel existiert. Ansonsten nimmt die Kühlerkonstruktion einen Großteil des Sabertooth X58 ein. Diese sorgt für das gewünschte militärische Aussehen.

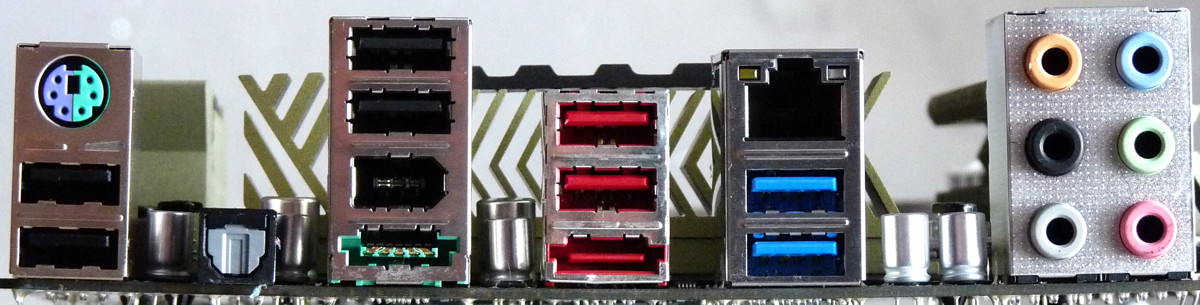

ATX-Panel des ASUS Sabertooth X58

Das ATX-Panel verfügt über einen PS2-, einen Gigabit-LAN-, einen eSATA-, einen Power-eSATA-, sechs USB 2.0- und einen FireWire400-Port. Durch den bekannten NEC Controller werden zwei (blaue) USB 3.0 Ports angesteuert. Der Sound kann über sechs analoge Ein-/Ausgänge sowie einen optischen Digitalausgang abgegriffen werden.
Die eSATA-Ports werden durch einen JMicron JMB362 Controller bereitgestellt. Auf dem Mainboard finden sich sechs SATA 2.0 Ports, realisiert durch die ICH10R-Southbridge, und die zwei SATA 6 Gbit/s Ports, die durch den Marvell Controller angesteuert werden.
Auf dem Mainboard sind außerdem noch dreimal zwei USB 2.0 Anschlüsse und ein FireWire (400 Mbit) Port zu finden.
Für Lüfter sind insgesamt zwei 4-polige und vier 3-polige Anschlüsse vorgesehen.
